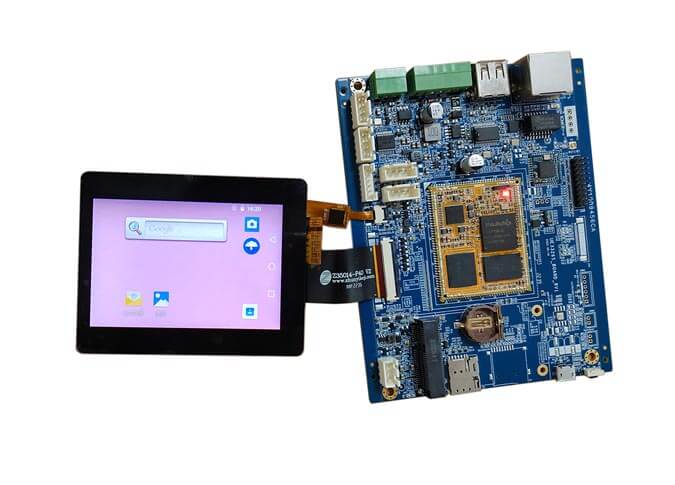

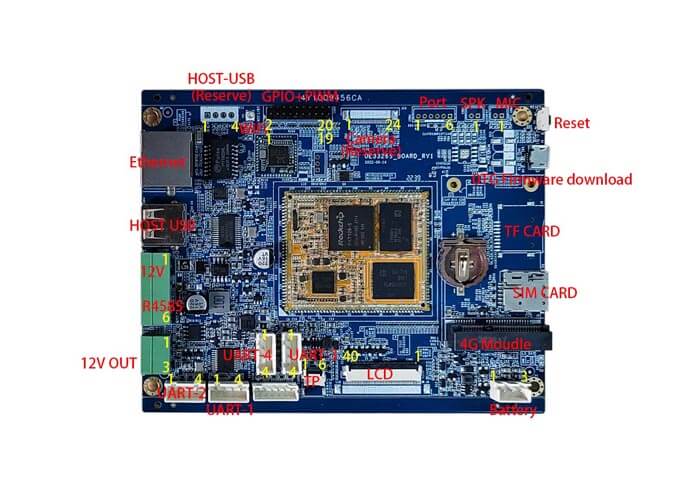

Usando o sistema Linux Core mais recente, este módulo de tela de toque compacto de 3,5 polegadas é criado especificamente para Raspberry Pi. Isso é perfeito para projetos DIY a qualquer momento ou lugar porque não precisa de uma fonte de alimentação separada ou estojo de transporte. O módulo está diretamente no topo do Pi. Uma caneta também está incluída na tela para interagir com a pequena tela.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.5 | inch |
2 | Display Resolution | 320 (H) × RGB × 240 (V) | pixels |
3 | Pixel Pitch | 73 (H) × 219 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 53.76 (W) × 82.39 (H) × 2.23 (T) | mm |
5 | LCD Outline Dimension | 51.96 (W) × 80.22 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 48.96 (W) × 73.44 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ILI9488 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 6.2% Min: 5.25% | - |
13 | LCD Contrast Ratio | Typ.: 1200 Min: 900 | - |
14 | FPC Version | Z35013-P24 V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -30°C~ 85°C | - |
17 | Storage Temperature | -30°C~ 85°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 330 | nit |
20 | Weight | 0.020 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | IM0/NC | LCM IM PIN/No Connection |
2 | DVDD(2V8) | OWER SUPPLY (2.8V） |
3 | IOVDD(1V8) | I/O POWER SUPPLY (1.8V） |
4 | IM1/NC | LCM IM PIN/No Connection |
5 | RESET | LCM RESET PIN |
6 | GND | Ground |
7-8 | NC | No Connection |
9 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
10 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
11-12 | GND | Ground |
13-14 | NC | No Connection |
15 | GND | Ground |
16 | TDP0 | Positive MIPI differential data input |
17 | TDN0 | Negative MIPI differential data input |
18 | GND | Ground |
19 | TDP1(NC) | Positive MIPI differential data input/No Connection |
20 | TDN1(NC) | Negative MIPI differential data input/No Connection |
21 | GND | Ground |
22 | TCP | Positive MIPI differential CLOCK input |
23 | TCN | Negative MIPI differential CLOCK input |
24 | GND | Ground |
RESET voltage should be consistent with IOVDD voltage, or there probably is black screen fault when power on. | ||
