As telas de cristal líquido (LCD) tornaram-se parte integrante de nossas vidas diárias. De smartphones a televisores, sinalização digital a monitores de computador, a tecnologia LCD é onipresente. Mas você já se perguntou como essas telas elegantes e vibrantes realmente funcionam? Neste blog, vamos nos aprofundar no princípio de funcionamento das telas LCD, explorando os intrincados mecanismos que dão vida às imagens. Vamos explorar esta tecnologia fascinante a partir de três dimensões: estrutura e materiais, polarização e manipulação de luz e controle de pixels e reprodução de cores. Então, vamos embarcar em uma jornada para descobrir os segredos por trás da tecnologia de display LCD.
No coração de uma tela LCD está o módulo LCD, que consiste em vários componentes essenciais. O material chave do painel de exibição LCD usado na construção de um módulo LCD são:
Substrato: O substrato é normalmente feito de vidro e atua como uma estrutura de suporte para a tela. Ele fornece uma base robusta para as outras camadas e componentes.
Filtros de Polarização: Dois filtros polarizadores são colocados em cada lado do substrato. Esses filtros só permitem que as ondas de luz vibrando em uma direção específica passem. O primeiro filtro polarizador permite que apenas ondas de luz vibrantes horizontalmente passem, enquanto o segundo filtro permite a passagem de ondas de luz vibrantes verticalmente.
Cristais líquidos: Os cristais líquidos são imprensados entre duas camadas de substrato de vidro. Esses cristais líquidos têm a propriedade única de serem capazes de alinhar suas moléculas em resposta a uma corrente elétrica. Esse alinhamento afeta a polarização da luz que passa por eles, controlando assim a exibição de pixels.
Filtros de cor: Para produzir imagens coloridas, os filtros de cor são colocados sobre cada pixel. Esses filtros permitem que apenas cores específicas, como vermelho, verde ou azul, passem. Ao combinar essas cores primárias, um espectro completo de cores pode ser alcançado.
Aprenda o funcionamento fascinante dos monitores de cristal líquido (LCDs) em nosso guia de resumo. Descubra como essas telas elegantes utilizam polarização, manipulação de luz e controle de pixel para dar vida às imagens. Explore as técnicas de reprodução de cores que tornam os LCDs a espinha dorsal da tecnologia visual moderna. Revele os segredos por trás de suas exibições cativantes e obtenha uma compreensão mais profunda de como os LCDs revolucionam nossas experiências digitais.
As telas de LCD contam com a manipulação da luz polarizada para gerar imagens. O processo envolve três componentes essenciais: a luz de fundo, os cristais líquidos e os filtros polarizadores.
Luz de fundo: Na parte traseira do módulo LCD, está situada uma luz de fundo, normalmente composta por lâmpadas fluorescentes catódicas frias (CCFLs) ou diodos emissores de luz (LEDs). A luz de fundo fornece uma fonte de luz uniforme, que passa pelas camadas para criar a iluminação inicial.
Polarização e Modulação de Luz: A luz emitida pela luz de fundo é inicialmente polarizada pelo primeiro filtro polarizador, permitindo que apenas ondas de luz polarizadas horizontalmente passem. Essa luz polarizada então encontra os cristais líquidos, que, em seu estado padrão, são alinhados em uma estrutura torcida que evita que a luz passe pelo segundo filtro polarizador.
Aplicação de tensão: Quando uma corrente elétrica é aplicada a áreas específicas da camada de cristal líquido, as moléculas se alinham em resposta, destorcendo a estrutura do cristal líquido. Este realinhamento permite que as ondas de luz passem pelo segundo filtro polarizador.
Bloqueio de luz: Ao controlar seletivamente a tensão aplicada a cada pixel, os cristais líquidos podem permitir que a luz passe ou bloqueá-la totalmente. Esta manipulação de luz permite a criação de pixels individuais e a formação da imagem desejada.
Matriz Pixel: O módulo LCD consiste em uma grade de células minúsculas, conhecidas como pixels, dispostas em linhas e colunas. Cada pixel representa uma combinação de cores única e, ao manipular os cristais líquidos no nível do pixel, a tela pode reproduzir imagens com precisão.
Matriz ativa e passiva: Existem dois tipos de métodos de controle de pixel usados em telas LCD: matriz ativa e matriz passiva. Os monitores de matriz ativa usam transistores de filme fino (TFTs) para controlar cada pixel individual e fornecer controle mais rápido e preciso sobre os cristais líquidos. Por outro lado, as telas de matriz passiva usam uma matriz mais simples de traços condutores para controlar os pixels, mas podem sofrer tempos de resposta mais lentos e ângulos de visão limitados.
Cor Reprodução: As telas LCD alcançam a reprodução de cores implementando uma técnica chamada "mistura de cores". Cada pixel é dividido em subpixels, normalmente vermelho, verde e azul (RGB), correspondendo às cores primárias da luz. Ajustando a intensidade de cada subpixel, uma ampla gama de cores pode ser criada. Os filtros de cor mencionados anteriormente ajudam a garantir que apenas a cor desejada alcance os olhos do observador, resultando em uma representação precisa da cor.
Profundidade de cor e Gamut: A profundidade de cor de uma tela LCD refere-se ao número de cores distintas que podem ser exibidas. É determinado pelo número de bits usados para representar cada cor primária por pixel. As profundidades de cores comuns incluem 8 bits (16,7 milhões de cores) e 10 bits (1,07 bilhão de cores). A gama de cores refere-se à gama de cores que podem ser reproduzidas pela tela. Os avanços na tecnologia LCD expandiram a gama de cores, permitindo imagens mais vibrantes e realistas.
Módulo de exibição LCD personalizado popular para venda:
A tecnologia de display LCD revolucionou a maneira como interagimos com o conteúdo digital. Ao compreender o princípio de funcionamento da tela LCD, podemos apreciar os mecanismos intrincados que nos permitem desfrutar de visuais vibrantes e imagens nítidas. Desde o material do módulo de exibição LCD até a manipulação de luz polarizada e controle de pixel, cada aspecto contribui para a criação de um display cativante. À medida que a tecnologia continua a avançar, podemos esperar telas LCD ainda mais impressionantes com precisão de cores aprimorada, tempos de resposta aprimorados e resolução aumentada, aprimorando ainda mais nossas experiências visuais. Portanto, da próxima vez que você admirar a imagem nítida em seu smartphone ou se maravilhar com as cores realistas em sua TV, lembre-se do funcionamento complexo da tela LCD que torna tudo possível.

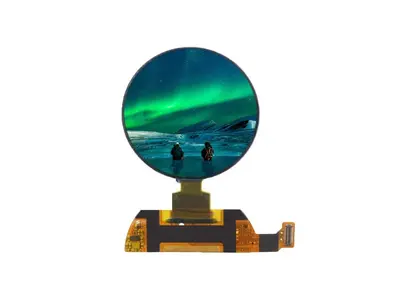

Vantagens do módulo AMOLEDOctober 11, 20221. A exibição do módulo AMOLED tem uma ampla gama de cores. A gama de cores significa simplesmente que a tela pode exibir mais cores, o padrão da indústria tem o valor da gama de cores NTSC, o benefício da ampla gama de cores...view
Sugestão para usar o toque capacitivo SceenOctober 13, 2022Em comparação com as telas sensíveis ao toque resistivas, as telas sensíveis ao toque capacitivas são mais precisas e mais fáceis de suportar multitoque. Mas as coisas boas são naturalmente mais caras, então o uso e a manutenção também se tornaram p...view
Atualizando seu módulo LCD de laptopApril 4, 2023Se você está procurando melhorar a qualidade da tela do seu laptop, atualizar o módulo LCD pode ser uma boa opção. Neste artigo, vamos discutir os benefícios de atualizar o LCD mod do seu laptop...view

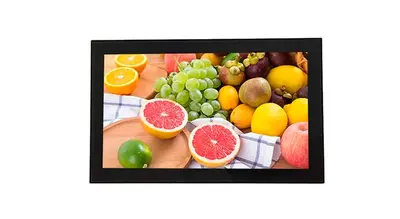

Compreendendo a diferença entre telas de toque capacitivas e resistivas: um mergulho profundo na fabricação de telas de toque LCD da ZhunyiNovember 6, 2023No mundo da tecnologia de tela de toque, dois tipos reinam supremos: capacitivo e resistivo. Essas duas tecnologias revolucionaram a forma como interagimos com nossos dispositivos, de smartphones a caixas eletrônicos, um...view
