Tamanho: 3.5 polegadas
Resolução: 320*240
Interface: RGB
Ângulo de visão: IPS
Brilho: 350 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

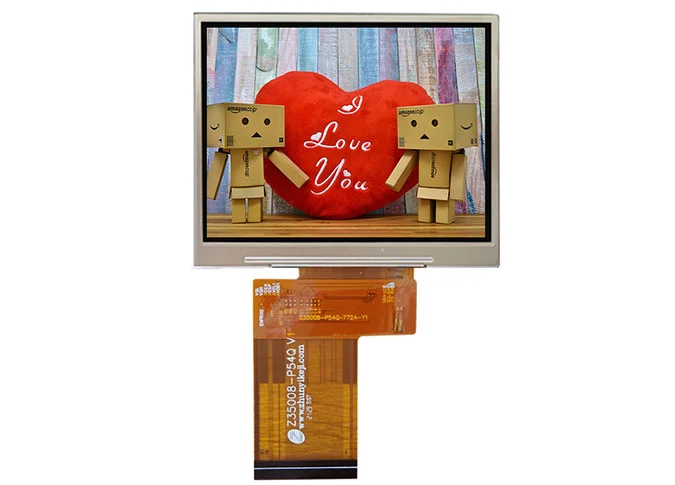

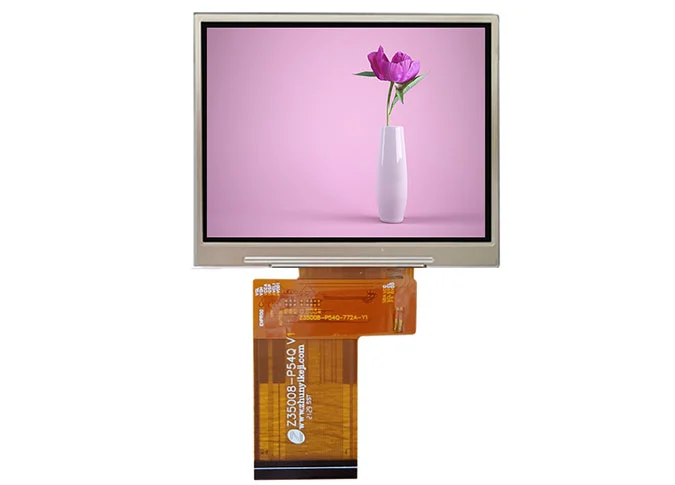

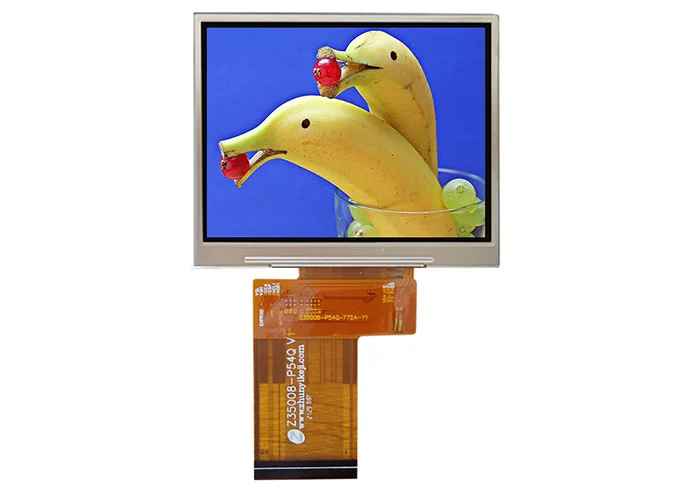

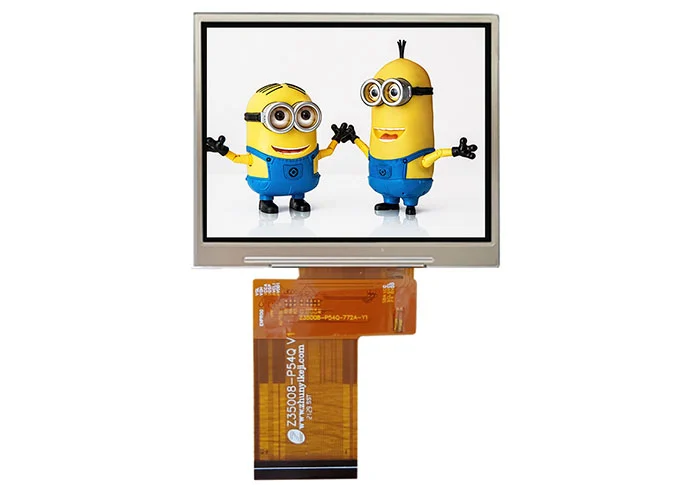

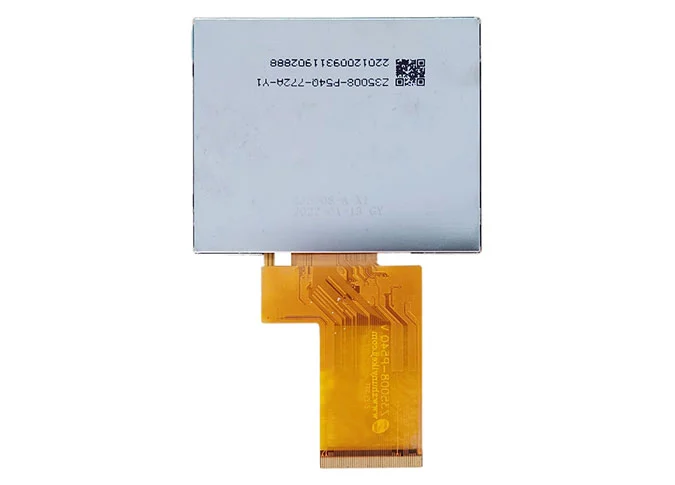

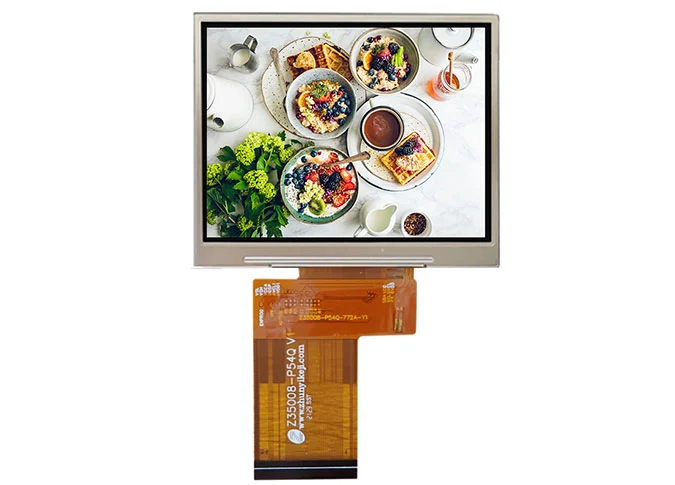

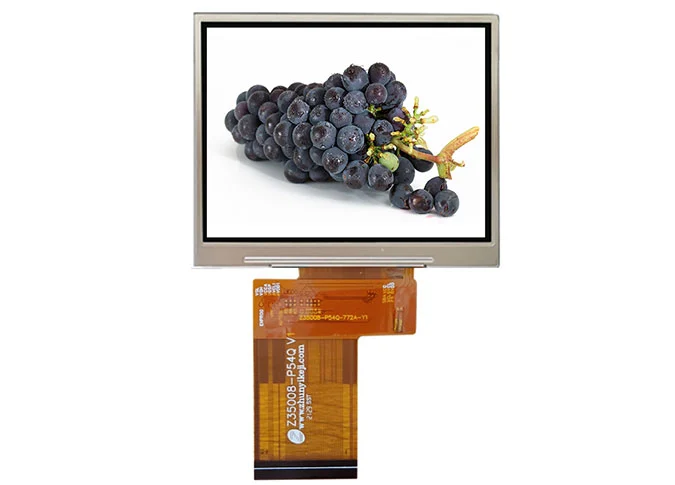

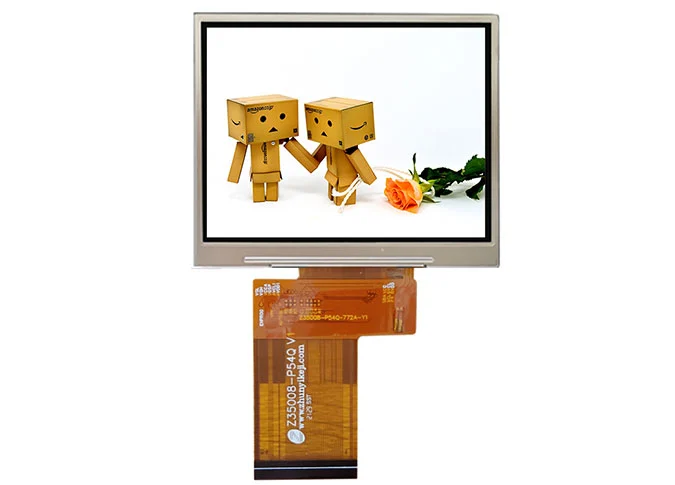

Z35008 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 320*240. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 3 "tenha um ângulo de visão mais amplo. EsteTela de exibição LCD chinêsÉ driver integrado ST7272A IC. Este módulo a-Si TFT LCD vem com interface RGB.
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, nós podemos fornecerChina display LCD personalizadoPara você.
Como umFábrica de tela LCD quadrada, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD horizontal de 3 polegadas é médica, painel veio, POS, reprodutor de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, temperatura infravermelha, tradutor, reprodutor de música, casa inteligente, indústria, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.5 | inch |
2 | Display Resolution | 320 (H) × RGB × 240 (V） | pixels |
3 | Pixel Pitch | 73 (H) × 219 (V） | um |

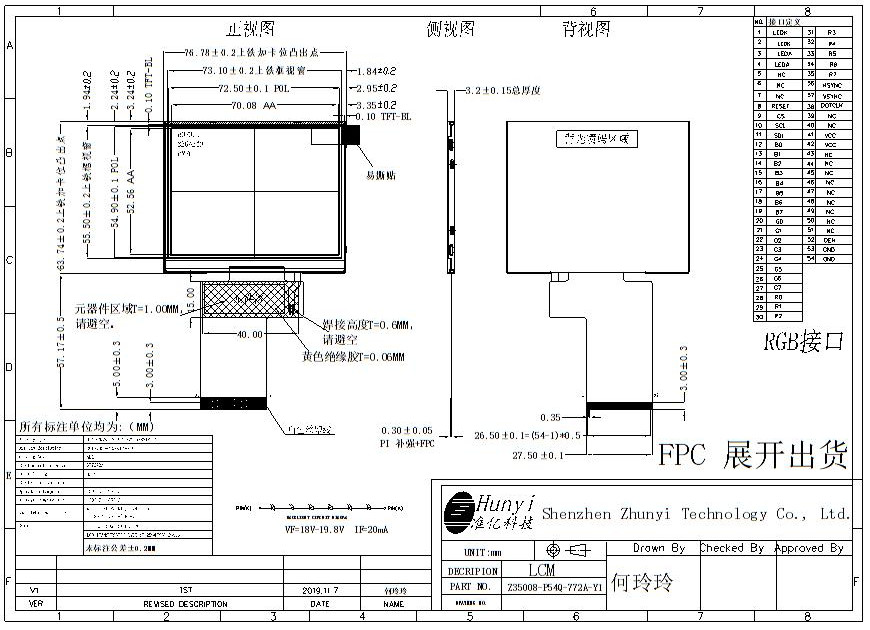

4 | LCM Outline Dimension (Without FPC） | 76.78 (W) × 63.74 (H) × 3.2 (T) | mm |
5 | LCD Outline Dimension | 75.10 (W) × 60.26 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 70.08 (W) × 52.56 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7272A | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 6.2% Min: 5.25% | - |
13 | LCD Contrast Ratio | Typ.: 1200 Min: 900 | - |
14 | FPC Version | Z35008-P54Q V1 | - |
15 | Interface | RGB+SPI | - |
16 | Operating Temperature | -30°C~ 85°C | - |
17 | Storage Temperature | -30°C~ 85°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 400 | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3-4 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
5-7 | NC | No Connection |
8 | RESET | LCM RESET PIN |
9 | CS | Chip Select input PIN |
10 | SCL | LCM SPI clock (SCL) clock (SCLK) |
11 | SDI | LCM SPI data (SDI) data Input and Output (MOSI) |
12-19 | B0-B7 | DATA BUS |
20-27 | G0-G7 | DATA BUS |
28-35 | R0-R7 | DATA BUS |
36 | HSYNC | Horizontal sync. Signal in RGB I/F. |
37 | VSYNC | Vertical sync. Signal in RGB I/F. |
38 | DOTCLK | Pixel clock signal in RGB I/F |
39-40 | NC | No Connection |
41-42 | VCC | POWER SUPPLY (2.8V/3.3V) |
43-51 | NC | No Connection |
52 | DEN | Data enable signal in RGB I/F DE mode. |
53-54 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
