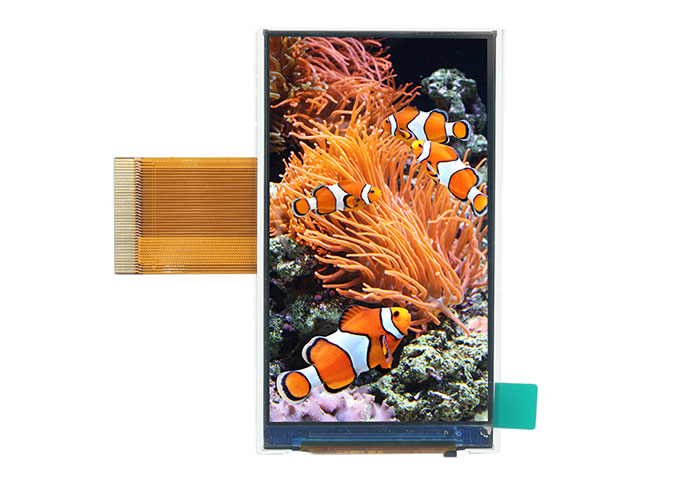

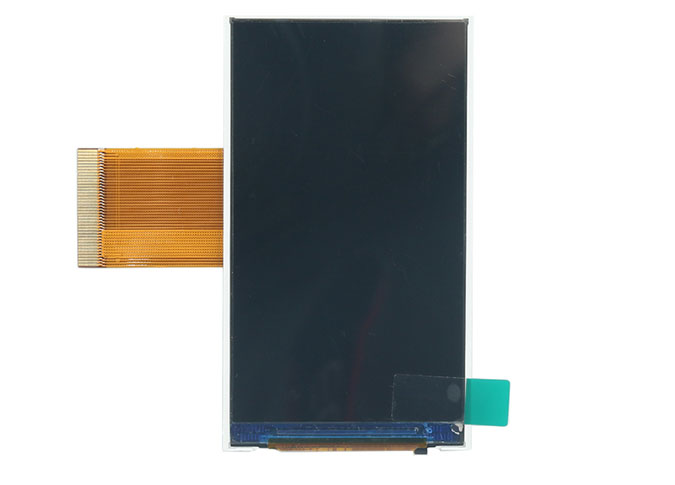

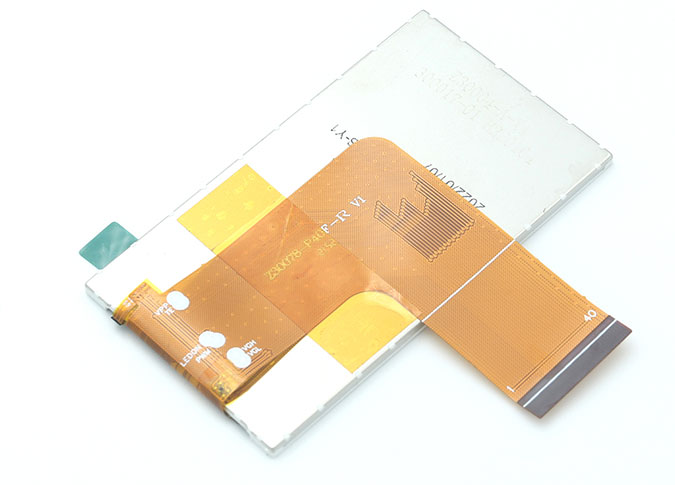

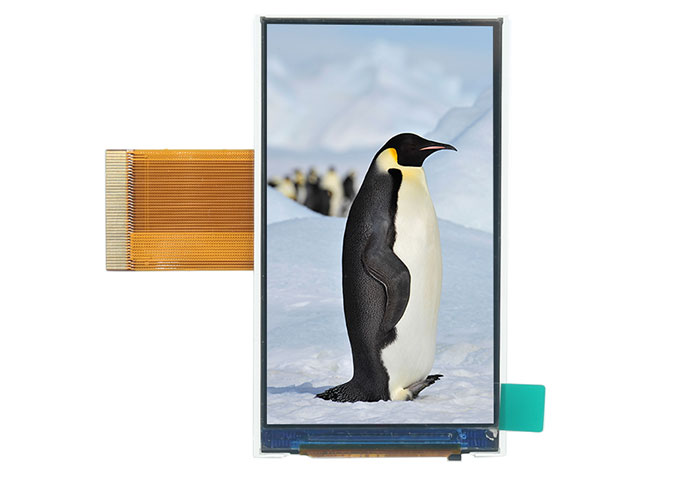

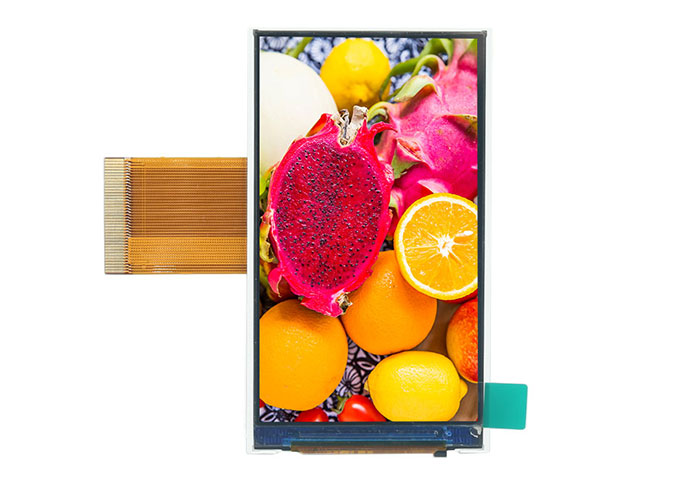

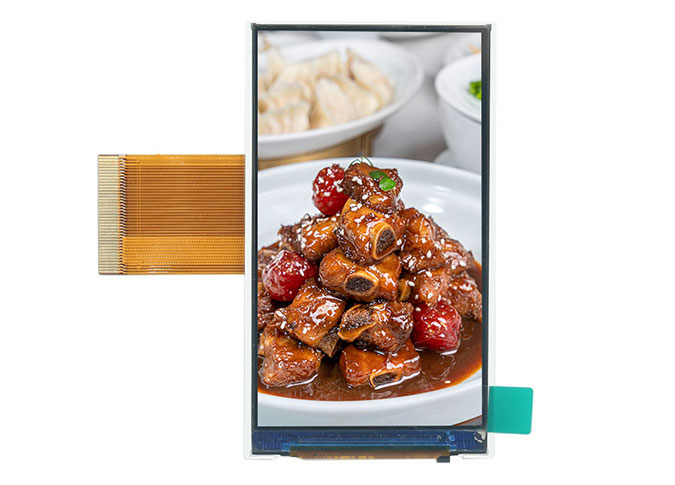

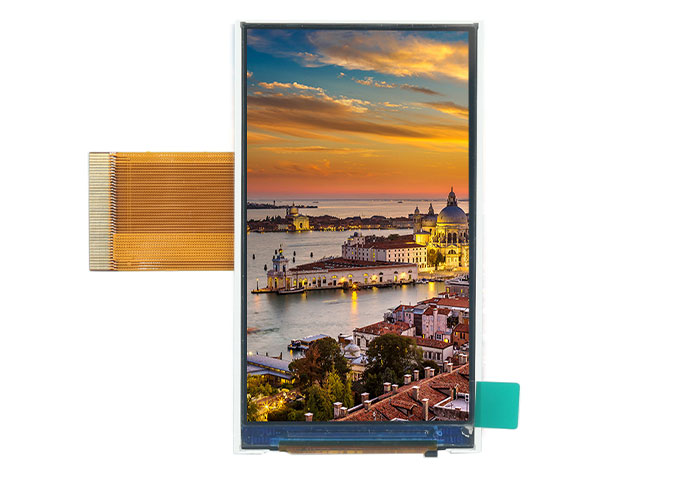

Tamanho: 3 polegadas
Resolução: 480*854
Interface: SPI RGB
Ângulo de visão: IPS
Brilho: 500 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

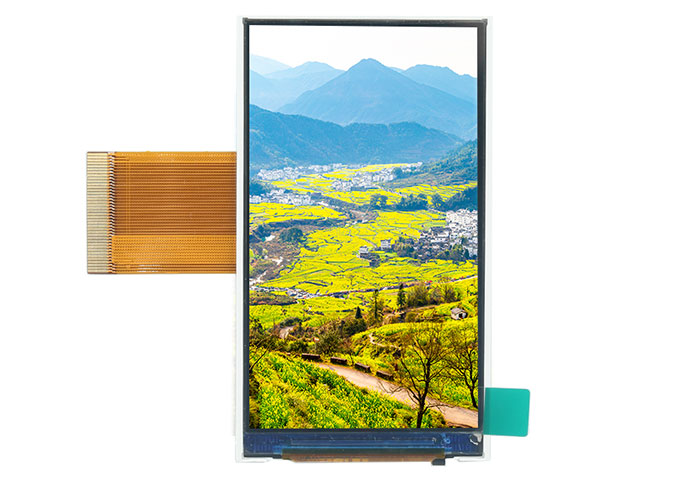

Z30078 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 480*854. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 3 "tenha um ângulo de visão mais amplo. Este LCDDisplay TFT quadradoÉ o driver IC JD9161Z embutido. Este módulo TFT LCD a-Si vem com interface MIPI, brilho de 480 cd/m². Tela TFT quadrada
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, como umFabricante de LCD personalizado, Nós também podemos personalizar para você.
NossoFábrica de módulo LCDRealizar o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, Certificação REACH.
A tela LCD de 3 polegadas é médica, veio dash, POS, reprodutor de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, temperatura infravermelha, tradutor, reprodutor de música, casa inteligente, indústria, etc.

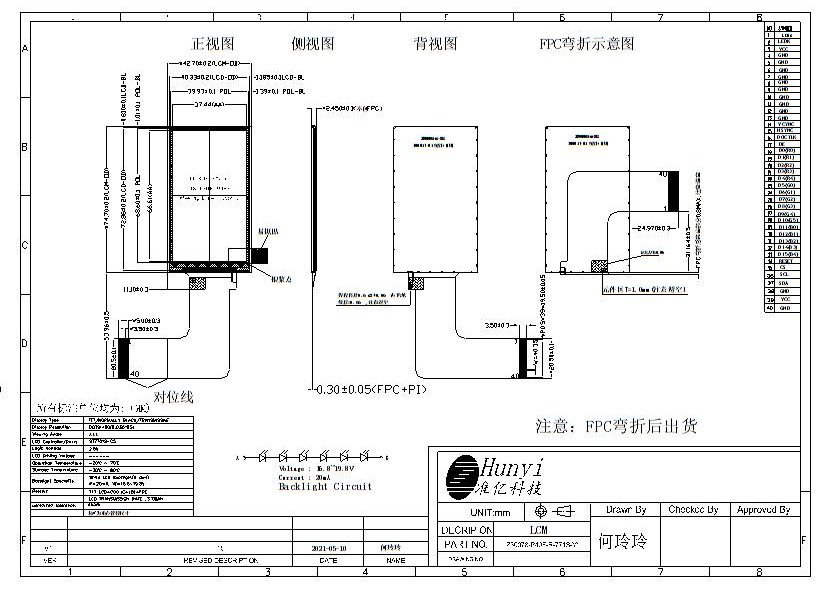

No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 42.70 (W) × 74.70 (H) ×2.45 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
14 | FPC Version | Z30078-P40F-R V1 | - |
15 | Interface | RGB+SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 520 | nit |
20 | Weight | 0.018 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | VCC | POWER SUPPLY (2.8V/3.3V） |
4-13 | GND | Ground |
14 | VCYNC | Vertical sync. Signal in RGB I/F. |
15 | HSYNC | Horizontal sync. Signal in RGB I/F. |
16 | DOCTLK | Pixel clock signal in RGB I/F |
17 | DE | Data enable signal in RGB I/F DE mode. |
18-22 | R0-R4 | DARA BUS |
23-28 | G0-G5 | DATA BUS |
29-33 | B0-B4 | DATA BUS |
34 | RESET | LCM RESET PIN |
35 | CS | Chip Select input PIN |
36 | SCL | LCM SPI clock (SCL) clock (SCLK) |
37 | SDA | LCM SPI data (SDA) data input (MOSI) |
38 | GND | Ground |
39 | VCC | POWER SUPPLY (2.8V/3.3V） |
40 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
