Tamanho: 10,1 polegadas
Resolução: 1200*1920
Área ativa: 135,36*216,58mm
Interface: MIPI
Ângulo de visão: IPS
Brilho: 400 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

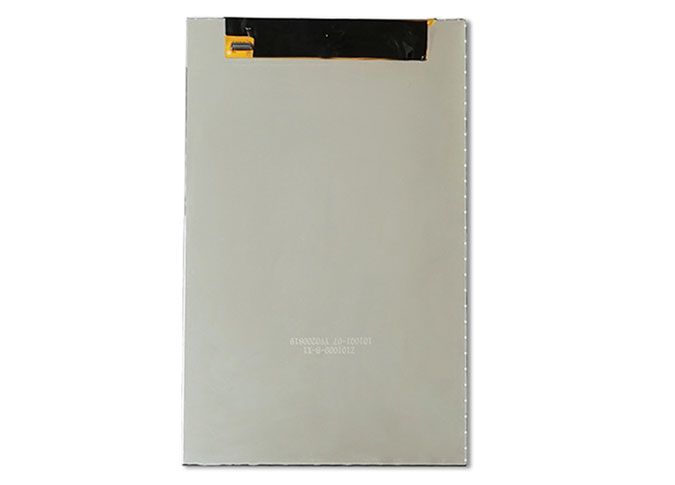

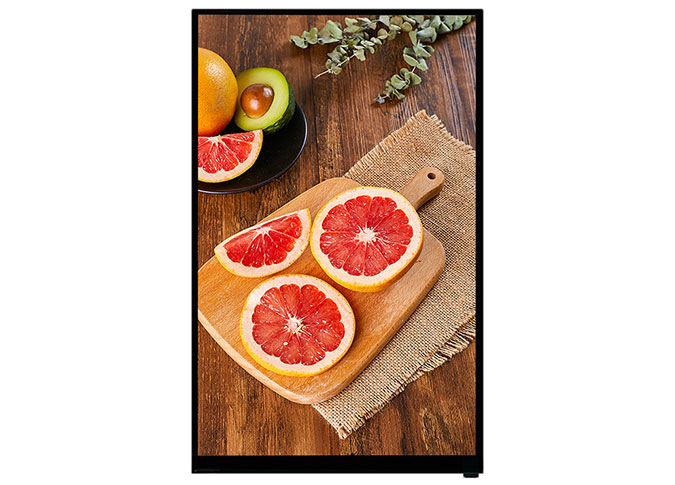

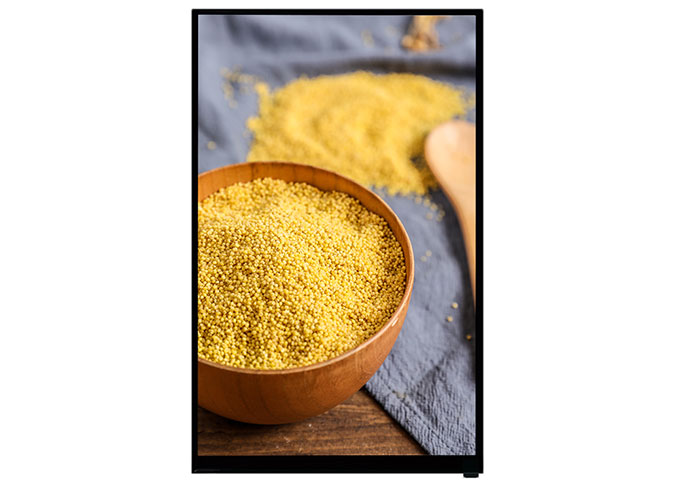

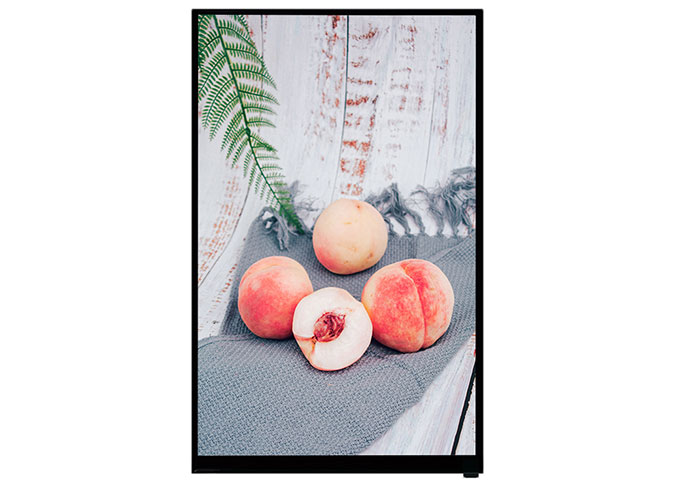

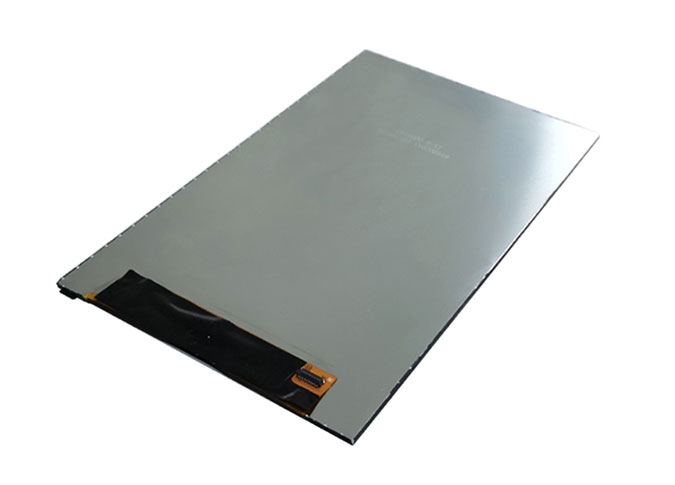

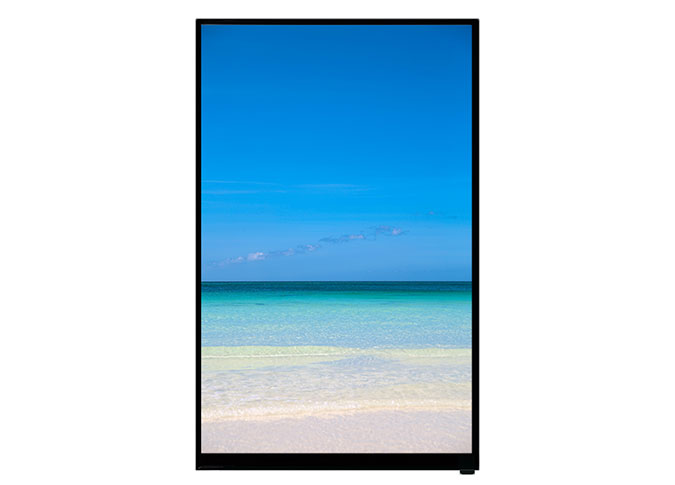

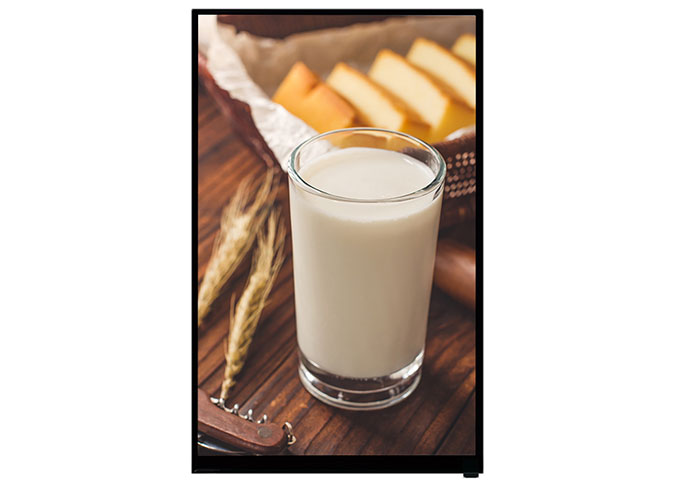

Z101017 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 1200*1920. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 10,1 "tenha um ângulo de visão mais amplo. EsteTela LCD portátilÉ driver integrado OTA7290B IC. Este módulo a-Si TFT LCD vem com interface MIPI, brilho de 400cd/m².
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, brilho, cor, luz de fundo, painel de toque, etc, oFabricante de display LCD personalizadoTambém pode personalizar para você.
NossoChina fábrica de tela LCDRealizar o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, Certificação REACH.
A tela LCD de 10,1 polegadas é amplamente utilizada em médicos, campainha visual, venda automática, aprendizado, mecânico, ventilador, osciloscópio, cozinha, eletrodomésticos, casa inteligente, indústria, handheld, ao ar livre, E-bike, veículo, projetor, impressora 3D, dispositivo de áudio, robô, escala elétrica, navegação, painel de instrumentos, Publicidade elevador, laptop, HMI, educação, etc.
Item | Main Display | Unit |
Number of Pixels | 1200 * RGB * 1920 | Pixel |
LCM Outline Dimension | 143.10 (W) * 228.60 (H) * 2.6 (T) | mm |
LCD Outline Dimension | 140.40 (W) * 225.35 (H) * 0.8 (T） | mm |
Active Area | 135.36 x 216.58 | mm |
Pixel Pitch | 37.6 x 112.8 | um |
Display Mode | Normal Black | |
Pixel Arrangement | RGB-stripe | |
Viewing Direction | FREE | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 4.04%; Min: 3.53% | |
LCD Contrast Ratio | Typ: 1000; Min: 800 | |
FPC Version | Z101017-P31F V1 | |
Interface | MIPI | |
Operating Temperature | -10℃ ~ 60℃ | |
Storage Temperature | -20℃ ~ 70℃ | |
Backlight arrangement | LED / 4 series 7 parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
2 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
3 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
4 | NC | NC |
5 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
6 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
7 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
8 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
9 | GND | Ground |
10 | GND | Ground |
11 | D2-P | MIPI-DSI Data differential signal input pins. (Data lane 2) |
12 | D2-N | MIPI-DSI Data differential signal input pins. (Data lane 2) |
13 | GND | Ground |
14 | D1-P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
15 | D1-N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
16 | GND | Ground |
17 | CLK-P | MIPI-DSI CLOCK differential signal input pin |
18 | CLK-N | MIPI-DSI CLOCK differential signal input pin |
19 | GND | Ground |
20 | D0-P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
21 | D0-N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
22 | GND | Ground |
23 | D3-P | MIPI-DSI Data differential signal input pins. (Data lane 3) |
24 | D3-N | MIPI-DSI Data differential signal input pins. (Data lane 3) |
25 | GND | Ground |
26 | NC | NC |
27 | RES | Reset pin (3.3V） |
28 | GND | Ground |
29 | NC | NC |
30 | VDD | POWER SUPPLY (3.3V） |
31 | VDD | POWER SUPPLY (3.3V） |
Zhunyi Tecnologia presta atenção à qualidade e serviço. Bem-vindo para nos visitar e juntar as mãos para um futuro próspero.
