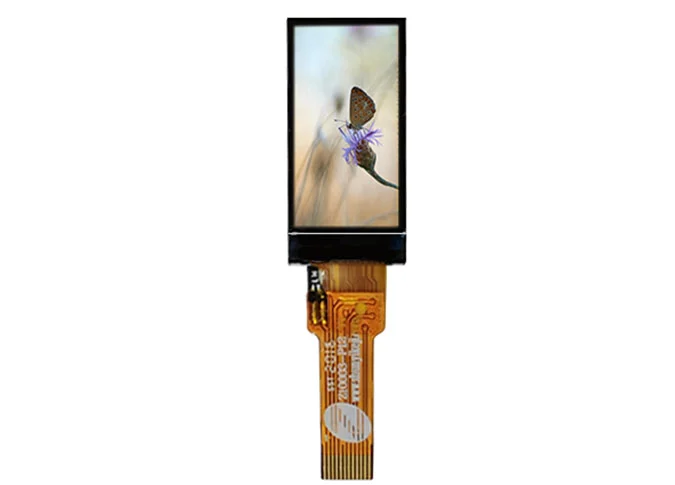

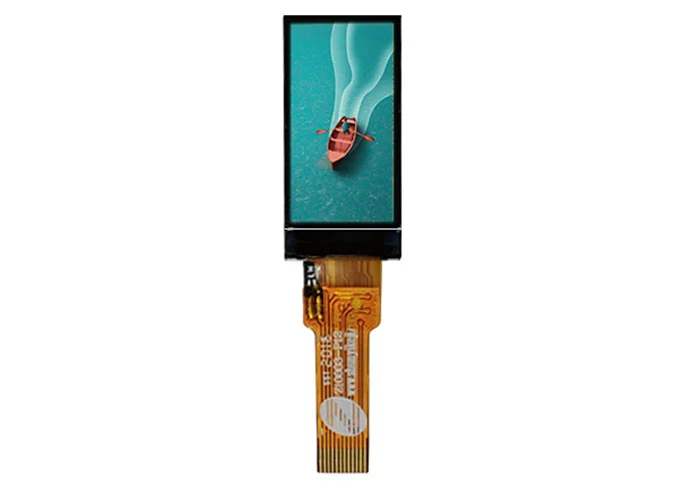

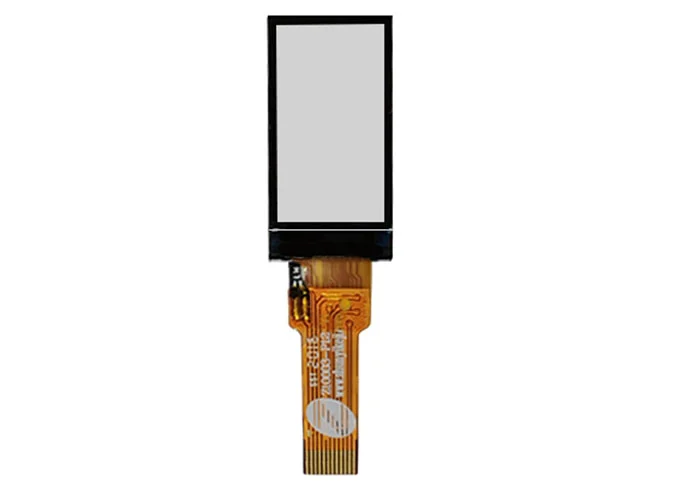

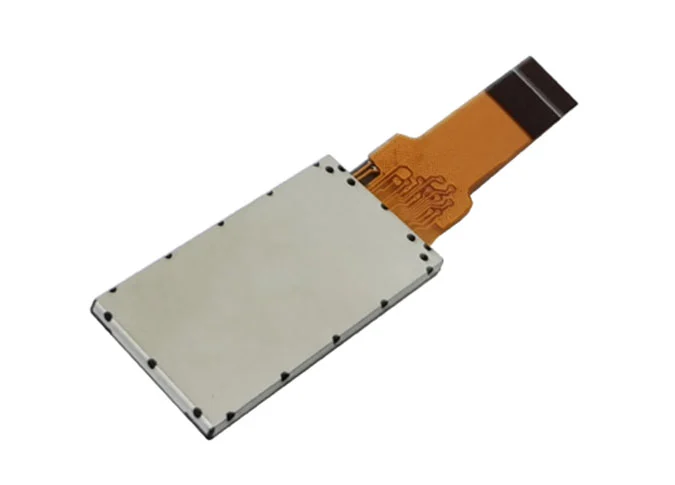

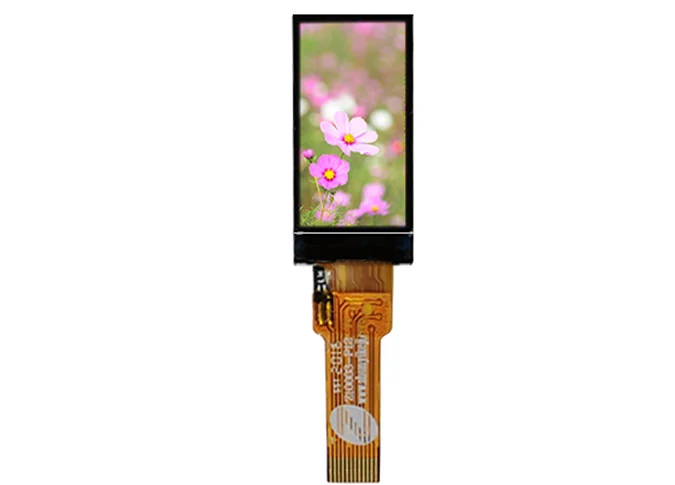

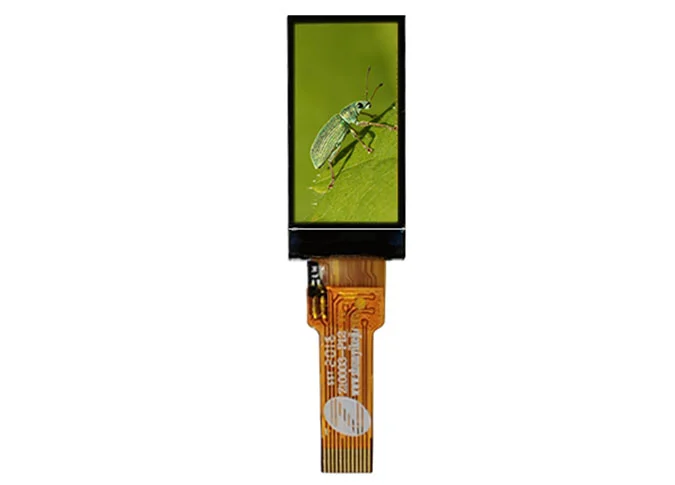

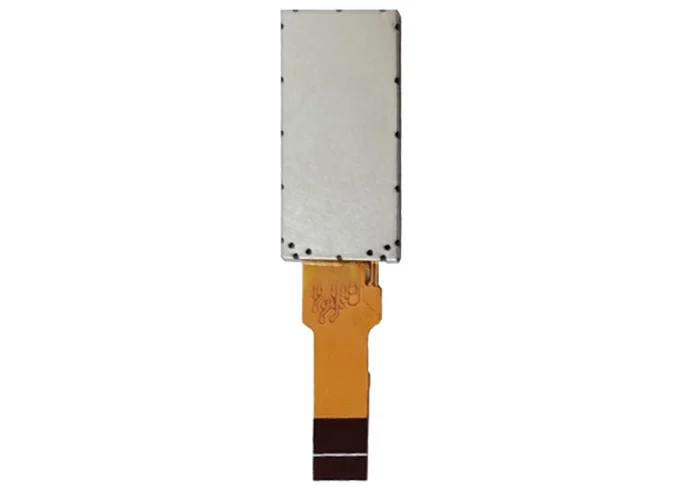

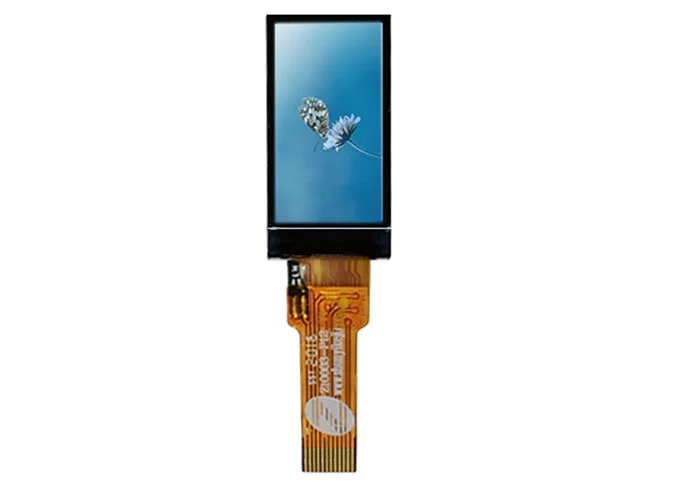

Z10003 tela LCD de 0,96 polegadas 128*64 4 interface de pista SPI

Número de pixels

80 * RGB * 160

Pixel

Dimensão do contorno LCM

13,5 (W) * 27,95 (H) * 1,55 (T)

Mm

Dimensão do contorno do LCD

13,2 (W) * 26,99 (H) * 0,4 (T)

Mm

Área ativa

10,8*21,696

Mm

Passo do pixel

0,0135*0,1356

Mm

Modo de exibição

Normalmente Preto

Arranjo de Pixel

RGB Faixa Vertical

Direção de visualização

TODOS

Configuração de cor

RGB

Transmitância LCD

Tipo: 4,89%; Min: 4,4%

Relação de contraste LCD

Tipo: 800; Min: 640

Versão FPC

Z10003-P12 V1

Interface

4 LINHA SPI

Temperatura de funcionamento

-20 °C ~ 70 °C

Temperatura de armazenamento

-30 °C ~ 80

Arranjo de luz de fundo

1 LED

Luminância

-

Peso

-

1

GND

Chão

2

LED-K

FONTE DE ENERGIA-PARA BACKLIGHT CATHODE

3

LED-A

FORNECIMENTO DE ENERGIA + PARA ANODE DE MOCHILA

4

VCC(3.3V)

Fonte de alimentação para analógico, VCC 3.3V.

5

GND

Chão

6

GND

Chão

7

D/C

Exibir dados/pino de seleção de comando na interface serial de 4 linhas.

8

CS

Pino de seleção de chip; Baixa habilitação, alta desativação.

9

SCL

Este pino é usado para ser relógio de interface serial.

10

SDA

Pino de entrada/saída da interface SPI. Os dados estão travados na borda ascendente do sinal SCL.

11

RESET(3.3V)

Este sinal irá reiniciar o dispositivo e deve ser aplicado para inicializar corretamente o chip. O sinal está ativo baixo.

12

GND

Chão
