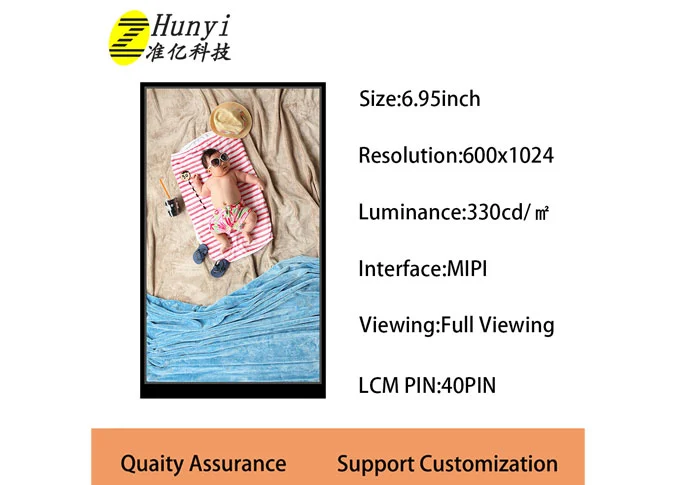

Tamanho: 6,95 polegadas
Resolução: 600*1024
Área ativa: 89,28*152,37mm
Interface: MIPI
Ângulo de visão: IPS
Brilho: 330 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

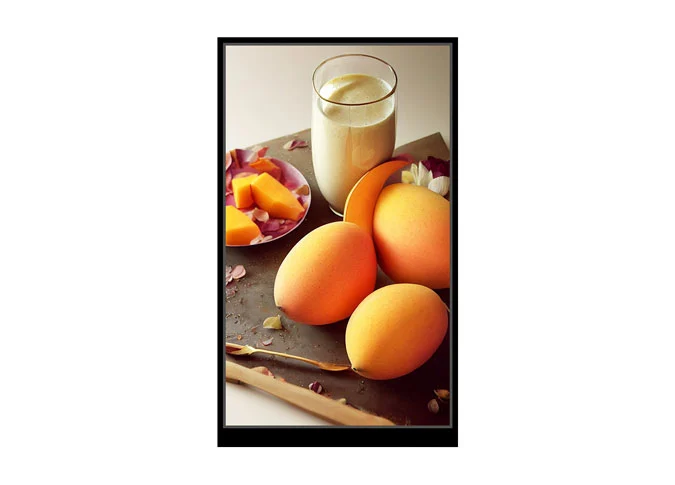

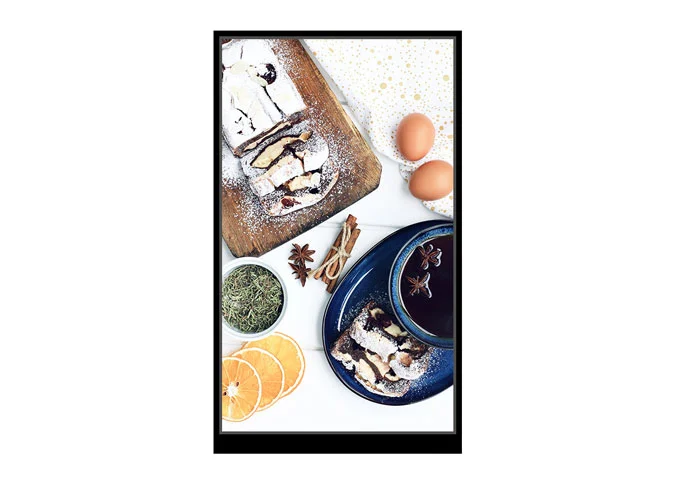

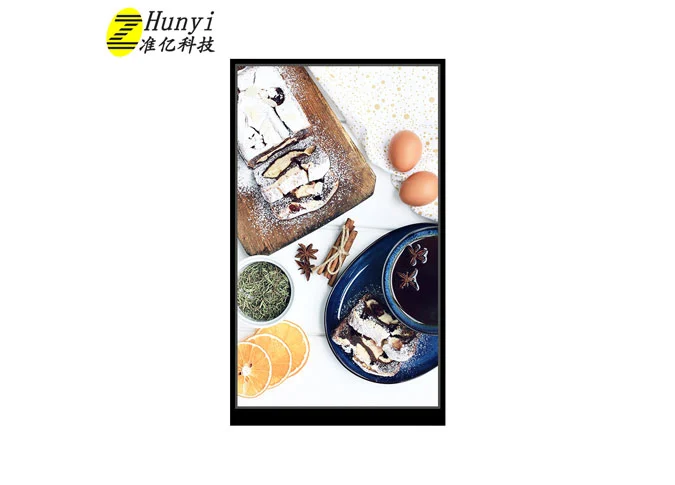

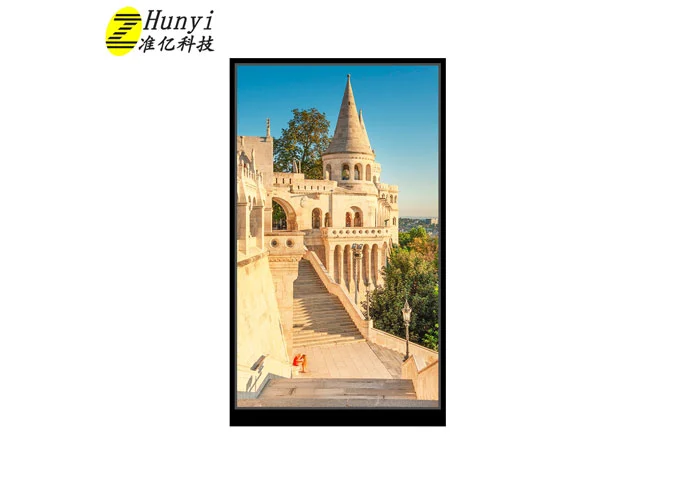

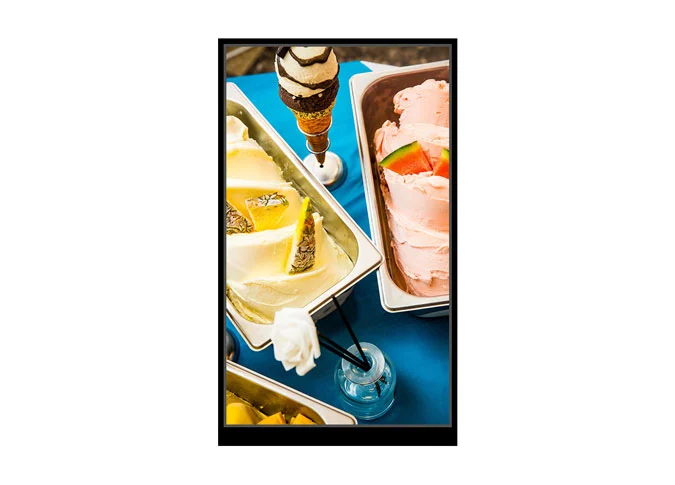

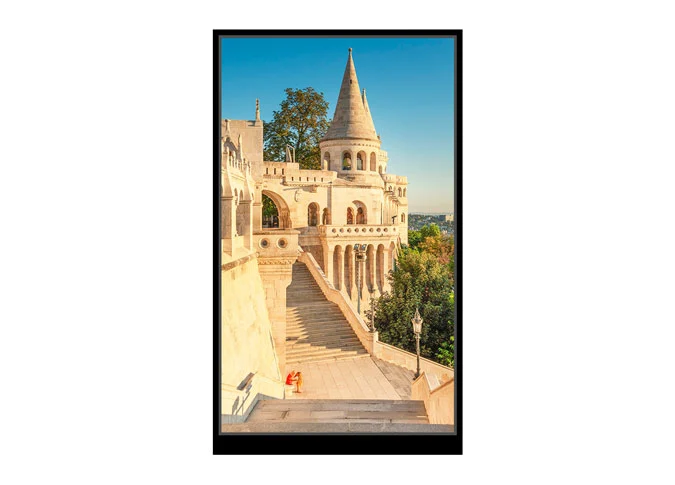

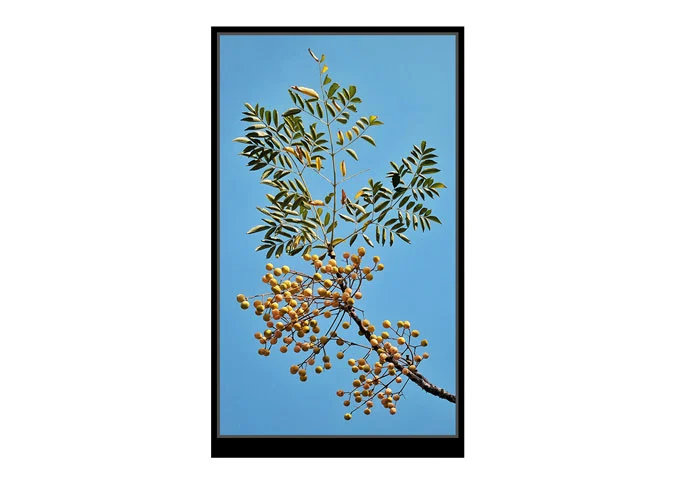

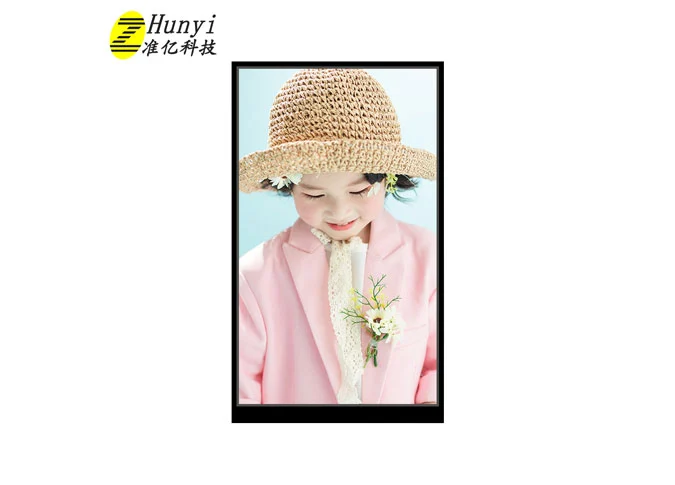

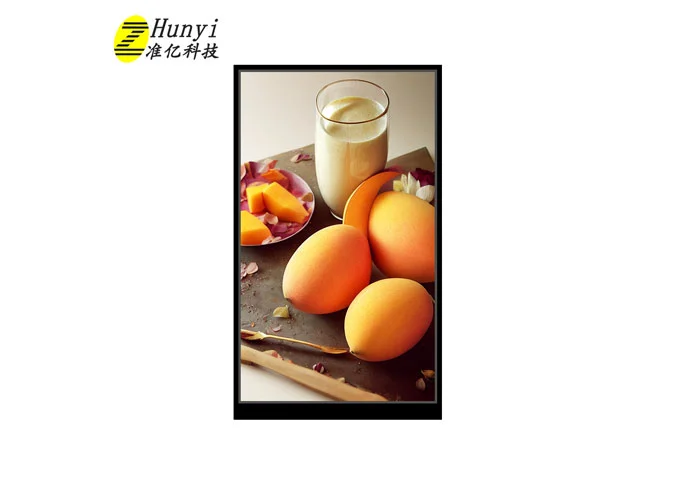

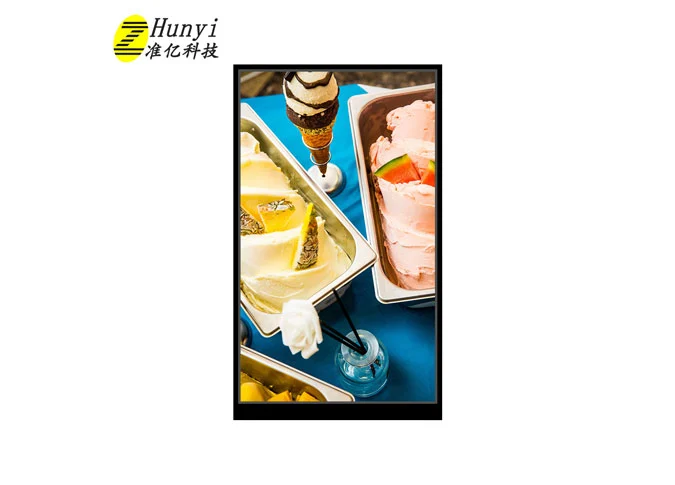

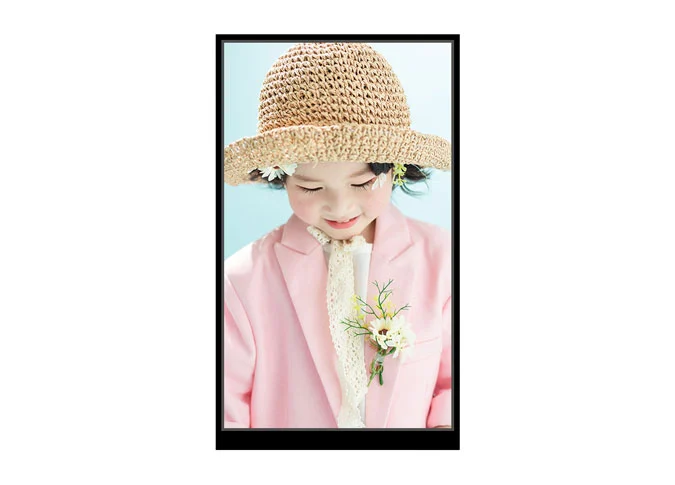

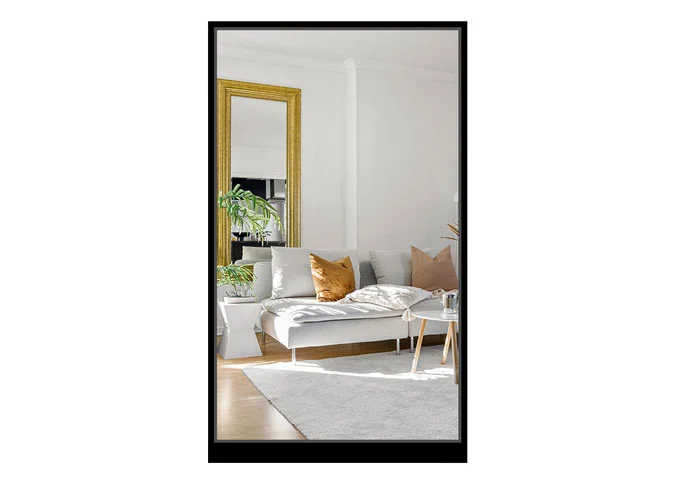

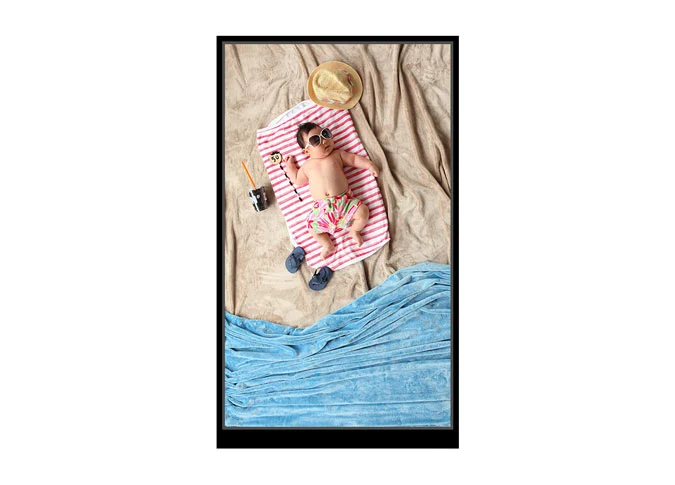

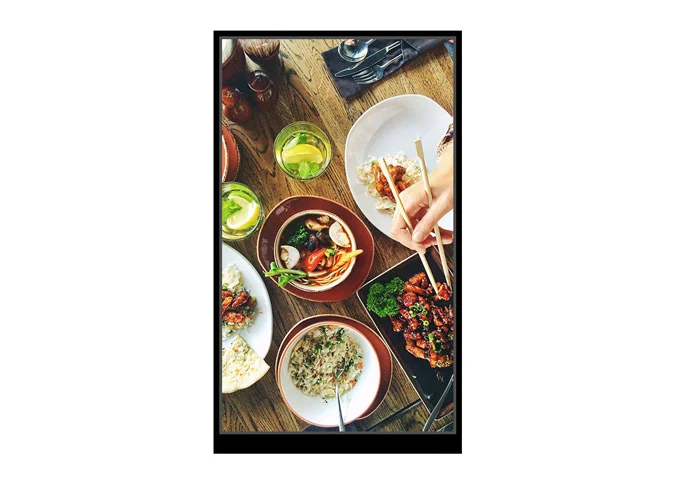

CD0695025LCD é uma tela de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com resolução de 600*1024. A técnica IPS(In-plane Switching) faz com que este módulo LCD de 6,95 "tenha um ângulo de visão mais amplo. EsteChina display LCDÉ driver de OTA7290B-C embutido IC. Este módulo a-Si TFT LCD vem com uma interface MIPI e brilho 330cd/m².
Se você tem requisitos especiais, como unidade de interface IC, FPC, painel de toque, brilho, cor, luz de fundo, etc, como umFornecedor de display LCD personalizado, Nós também podemos personalizar para você.
Como umFabricante de display LCD na China, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD de 6,95 polegadas é amplamente utilizada em médicos, campainha visual, venda automática, máquina de aprendizagem, ventiladores, osciloscópio, eletrodomésticos, scanner QRcode, casa inteligente, indústrias, handheld, ao ar livre, HMI, E-bike, veículo, projetores, impressora 3D, dispositivo de áudio, robô, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 6.95 | inch |
2 | Display Resolution | 600 (H) × RGB × 1024 (V) | pixels |
3 | Pixel Pitch | 49.6 (H) × 148.8 (V) | um |

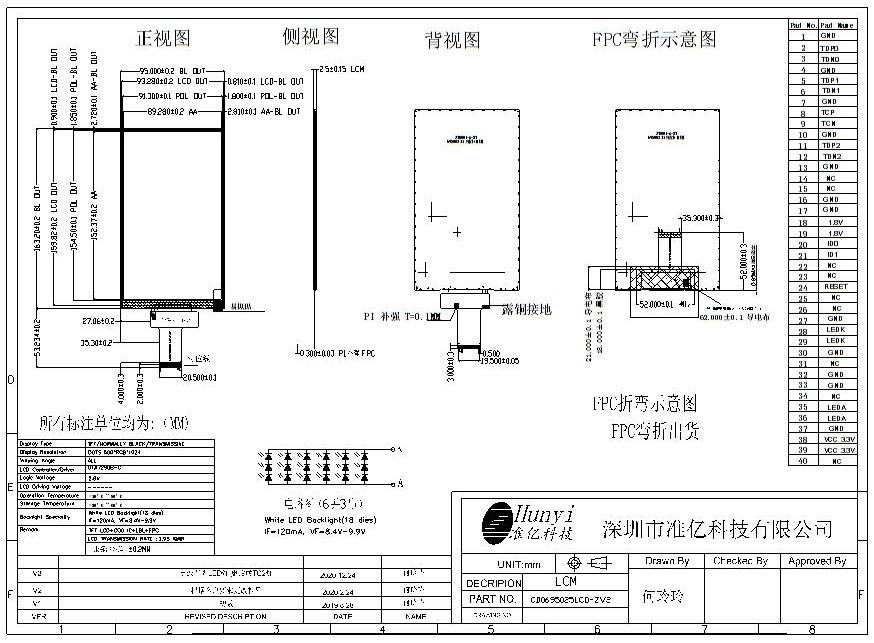

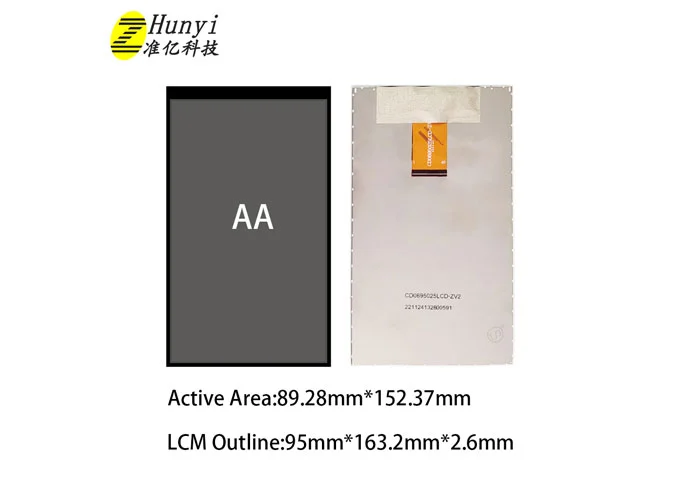

4 | LCM Outline Dimension (Without FPC） | 95 (W) ×163.2 (H) ×2.6 (T) | mm |
5 | LCD Outline Dimension | 93.28 (W) × 159.82 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 89.28 (W) ×152.37 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | OTA7290B-C | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.7% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | CD0695025LCD-ZV2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 50°C | - |
17 | Storage Temperature | -20°C~ 60°C | - |
18 | Backlight Arrangement | LED/3 Series 6 Parallel (18 lights in total) | - |
19 | Luminance | 330 | nit |
20 | Weight | 0.082 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | D0P | Positive MIPI differential data input |
3 | D0N | Negative MIPI differential data input |
4 | GND | Ground |
5 | D1P | Positive MIPI differential data input |
6 | D1N | Negative MIPI differential data input |
7 | GND | Ground |
8 | CLKP | Positive MIPI differential CLOCK input |
9 | CLKN | Negative MIPI differential CLOCK input |
10 | GND | Ground |
11 | D2P | Positive MIPI differential data input |
12 | D2N | Negative MIPI differential data input |
13 | GND | Ground |
14-15 | NC | No Connection |
16-17 | GND | Ground |
18-19 | IOVCC | I/O POWER SUPPLY (1.8V) |
20 | ID0 | ID0 PIN |
21 | ID1 | ID1 PIN |
22-23 | NC | No Connection |
24 | RESET | Reset PIN (3.3V) |
25-26 | NC | No Connection |
27 | GND | Ground |
28-29 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
30 | GND | Ground |
31 | NC | No Connection |
32-33 | GND | Ground |
34 | NC | No Connection |
35-36 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
37 | GND | Ground |
38-39 | VCC | POWER SUPPLY (3.3V） |
40 | NC | No Connection |
