Tamanho: 9 polegadas
Resolução: 1024*600
Área ativa: 196.906*114.158mm
Interface: LVDS
Ângulo de visão: IPS
Brilho: 400 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

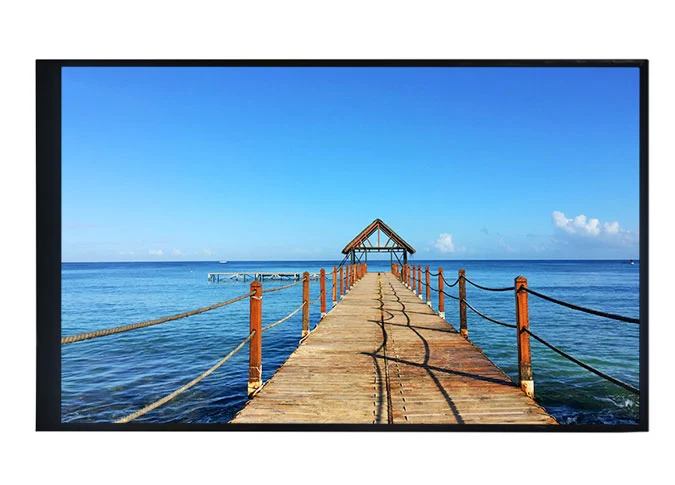

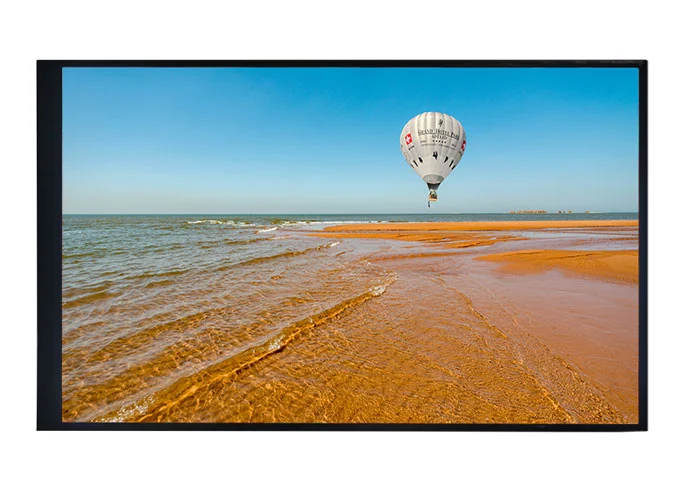

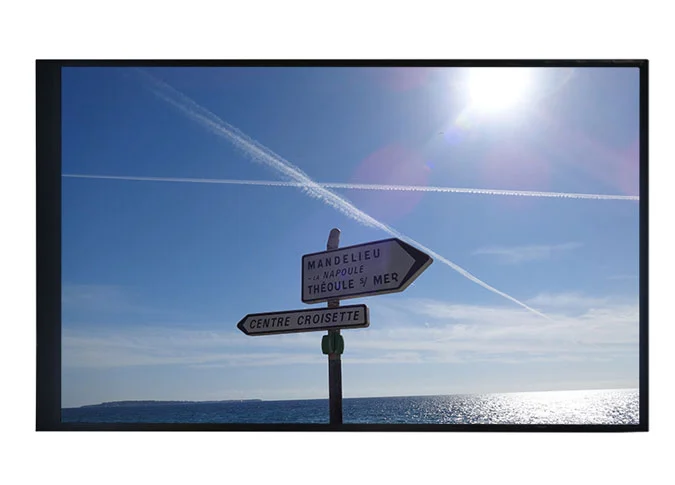

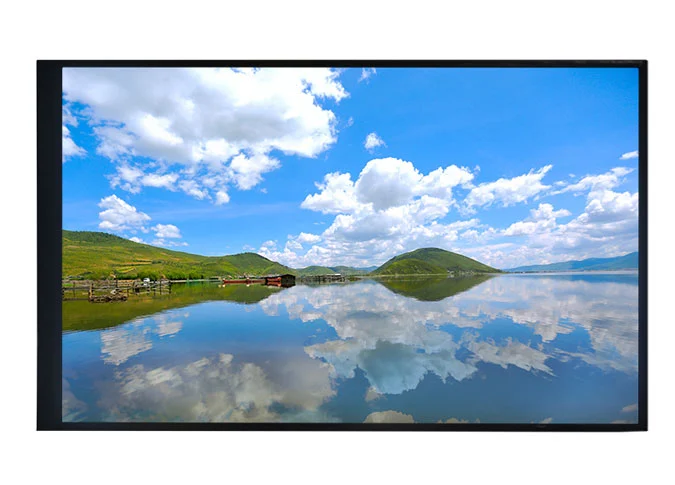

Z90080 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 1024*600. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 9 "tenha um ângulo de visão mais amplo. Este módulo a-Si TFT LCD vem com interface LVDS, brilho de 400cd/m².
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, brilho, cor, luz de fundo, painel de toque etc, nós podemos fornecerChina módulo de exibição TFT LCDPara você.
Como umChina módulo LCD fabricante, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A 9 polegadaChina tela de toque TFTÉ amplamente utilizado em médicos, campainha visual, venda automática, aprendizado, ventilador, osciloscópio, cozinha, eletrodomésticos, casa inteligente, indústria, portátil, ao ar livre, E-bike, veículo, projetor, impressora 3D, dispositivo de áudio, robô, escala elétrica, navegação, painel, publicidade de elevador, laptop, HMI, Educação, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 9.0 | inch |
2 | Display Resolution | 1024 (H) × RGB × 600 (V） | pixels |
3 | Pixel Pitch | 192 (H) × 190.25 (V） | um |

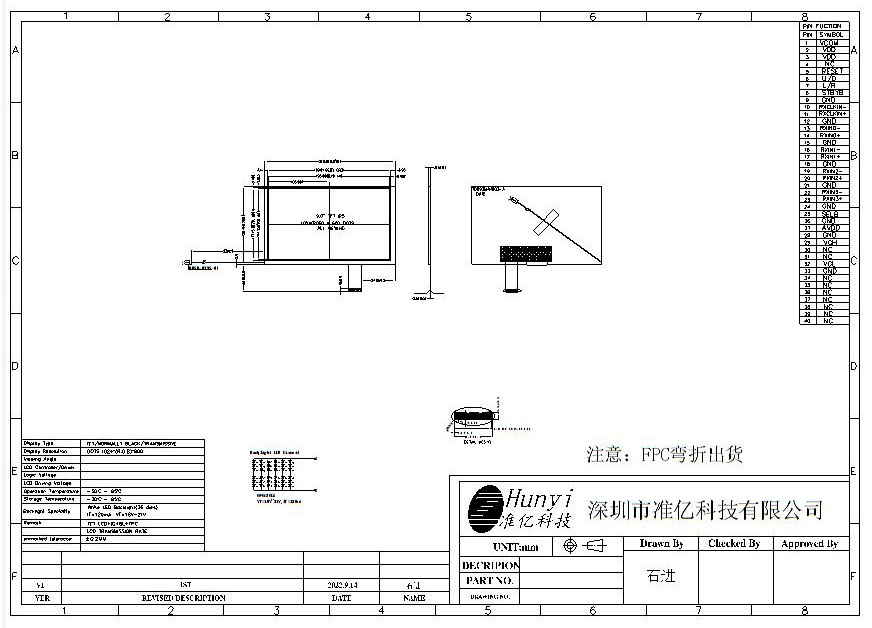

4 | LCM Outline Dimension (Without FPC） | 210.7 (W) × 126.4 (H) × 3.4 (T) | mm |
6 | LCD Active Area | 196.608 (W) × 114.15 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | / | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: TBD | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |
14 | FPC Version | Z90080-P40 | - |
15 | Interface | LVDS | - |
16 | Operating Temperature | -30°C~ 85°C | - |
17 | Storage Temperature | -30°C~ 85°C | - |
18 | Backlight Arrangement | LED/6 Series 6 Parallel (36 lights in total) | - |
19 | Luminance | Typ.:400 | nit |
20 | Weight | 0.240 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | VCOM | Common Voltage |
2 | VDD | Power Voltage for digital circuit |
3 | VDD | Power Voltage for digital circuit |
4 | NC | No connection |
5 | Reset | Global reset pin |
6 | U/D | Vertical inversion |
7 | L/R | Horizontal inversion |
8 | STBYB | Standby mode, Normally pulled high STBYB = "1", normal operation STBYB = "0", timing controller, source driver will turn off, all output are High-Z |
9 | GND | Ground |
10 | RXCLKIN- | - LVDS differential data input |
11 | RXCLKIN+ | + LVDS differential data input |
12 | GND | Ground |
13 | RXIN0- | - LVDS differential data input |
14 | RXIN0+ | + LVDS differential data input |
15 | GND | Ground |
16 | RXIN1- | - LVDS differential data input |
17 | RXIN1+ | + LVDS differential data input |
18 | GND | Ground |
19 | RXIN2- | - LVDS differential clock input |
20 | RXIN2+ | + LVDS differential clock input |
21 | GND | Ground |
22 | RXIN3- | - LVDS differential data input |
23 | RXIN3+ | + LVDS differential data input |
24 | GND | Ground |
25 | SELB | 6bit/8bit mode selection |
26 | GND | Ground |
27 | AVDD | Power for Analog Circuit |
28 | GND | Ground |
29 | VGH | Gate ON Voltage |
30 | NC | No connection |
31 | NC | No connection |
32 | VGL | Gate off Voltage |
33 | GND | Ground |
34-40 | NC | No connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
