Tamanho: tela LCD de 9 polegadas
Resolução: 800*1280
Área ativa: 119,28*190,85
Interface: MIPI
Ângulo de visão: IPS
Brilho: 300 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

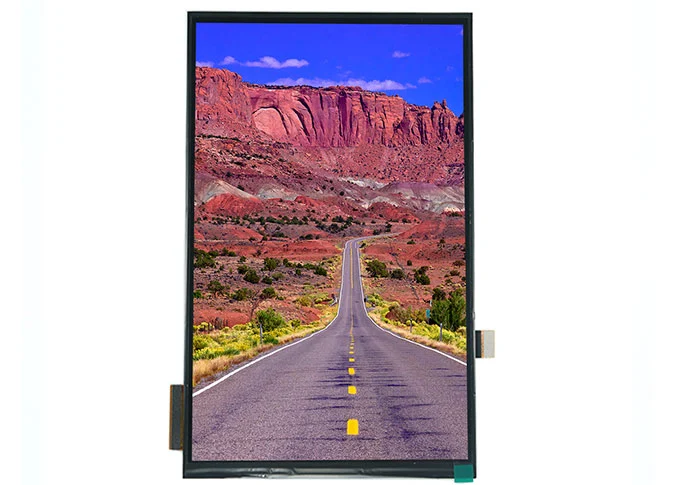

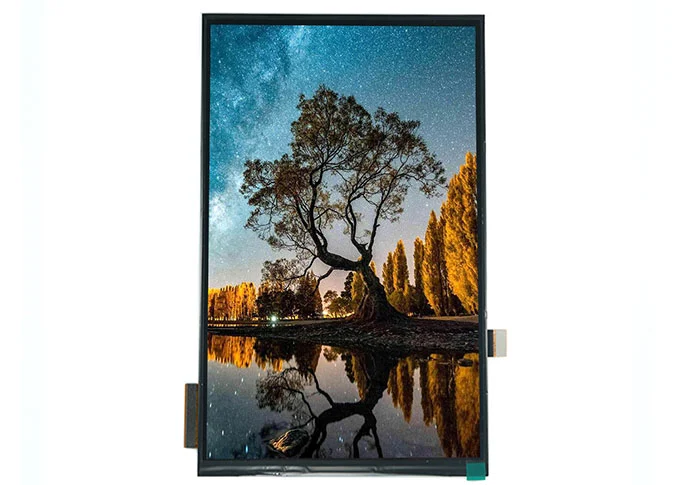

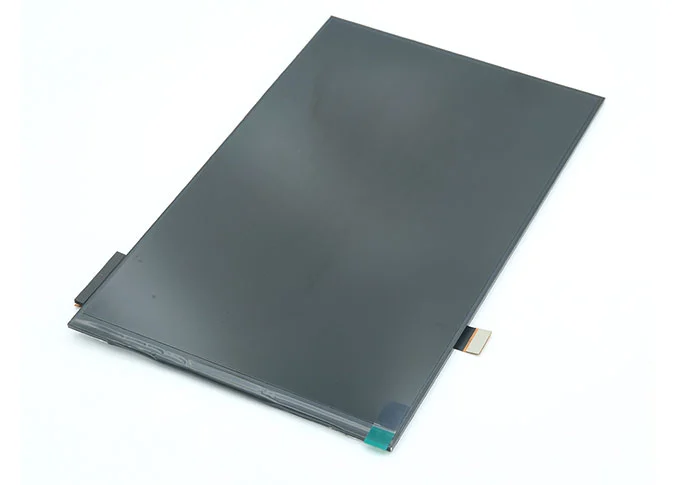

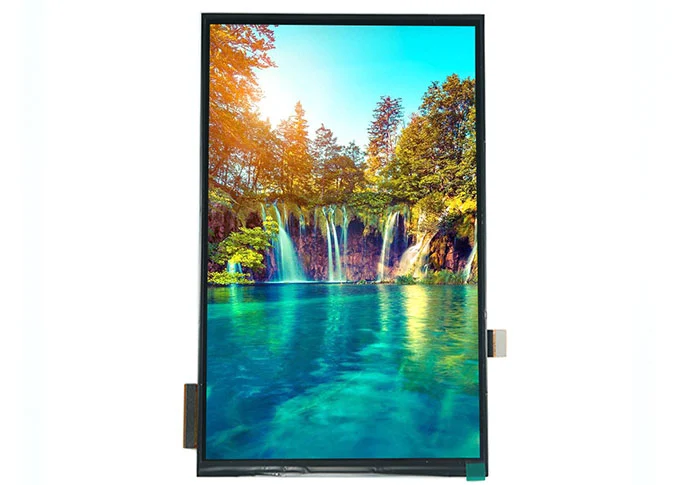

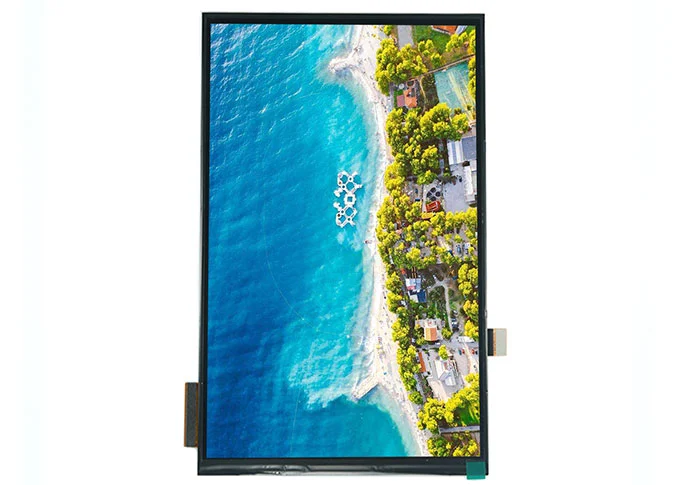

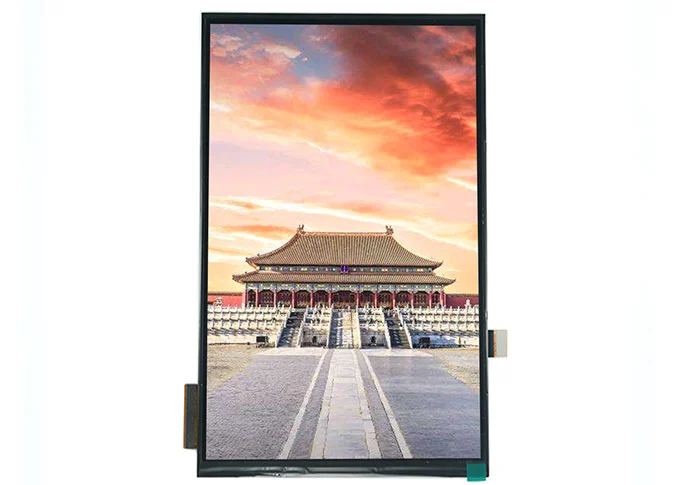

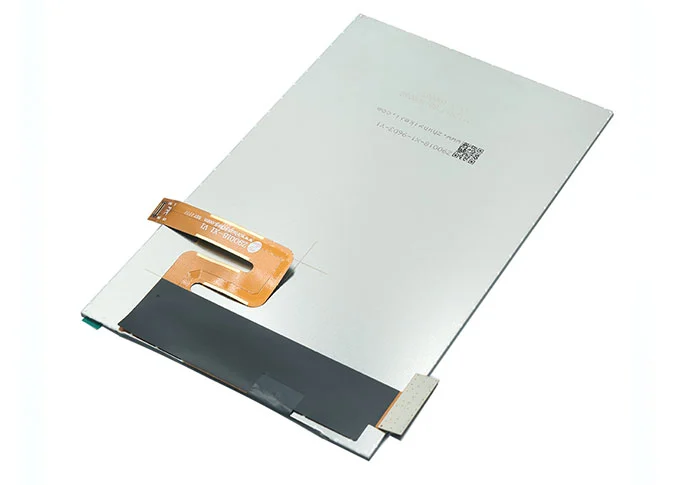

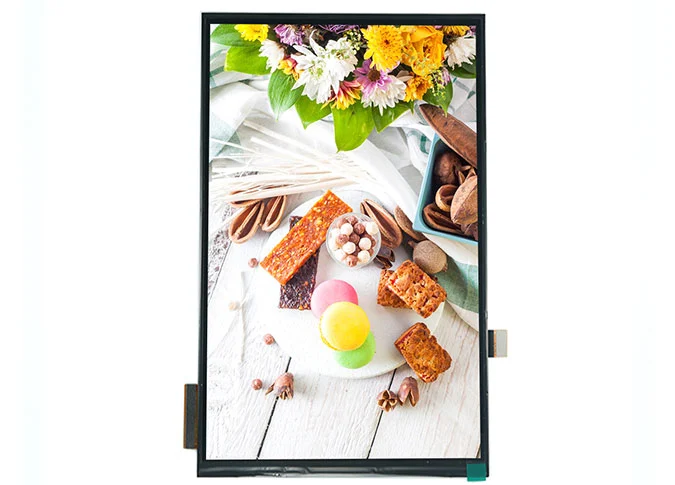

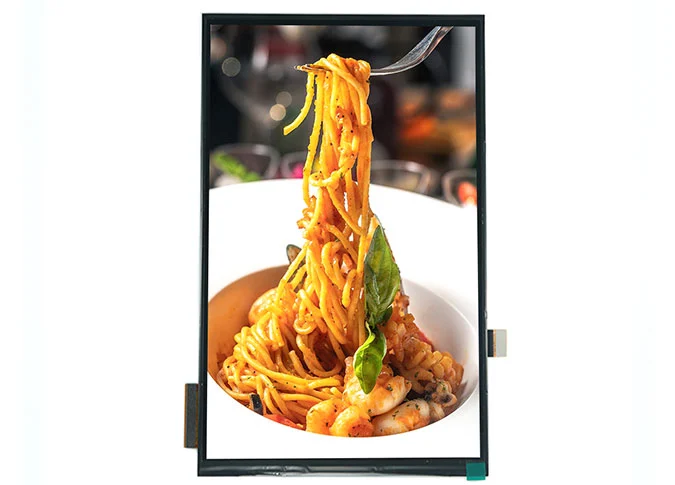

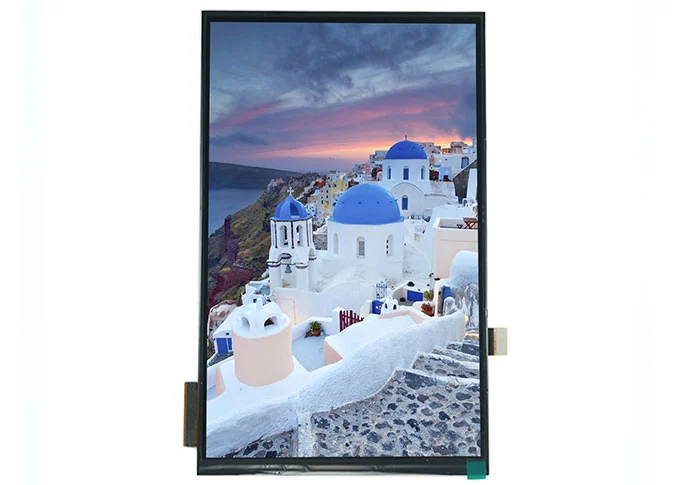

Z90018 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 800*1280. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 9 "tenha um ângulo de visão mais amplo. Este display LCD de 9 ''é integrado JD9365DA-H3 driver IC. Este módulo a-Si TFT LCD vem com interface MIPI, brilho de 300cd/m².
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, brilho, cor, luz de fundo, painel de toque, etc, oFabricante de display LCD personalizadoTambém pode personalizar para você.
NossoFábrica de módulo LCDRealizar o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, Certificação REACH.
A tela LCD de 9 polegadas 800*1280 é amplamente utilizada em médicos, campainha visual, venda automática, mecina de aprendizagem, ventilador, osciloscópio, cozinha, eletrodomésticos, casa inteligente, indústria, handheld, ao ar livre, E-bike, veículo, projetor, impressora 3D, dispositivo de áudio, robô, escala elétrica, navegação, painel de instrumentos, Publicidade elevador, laptop, etc.

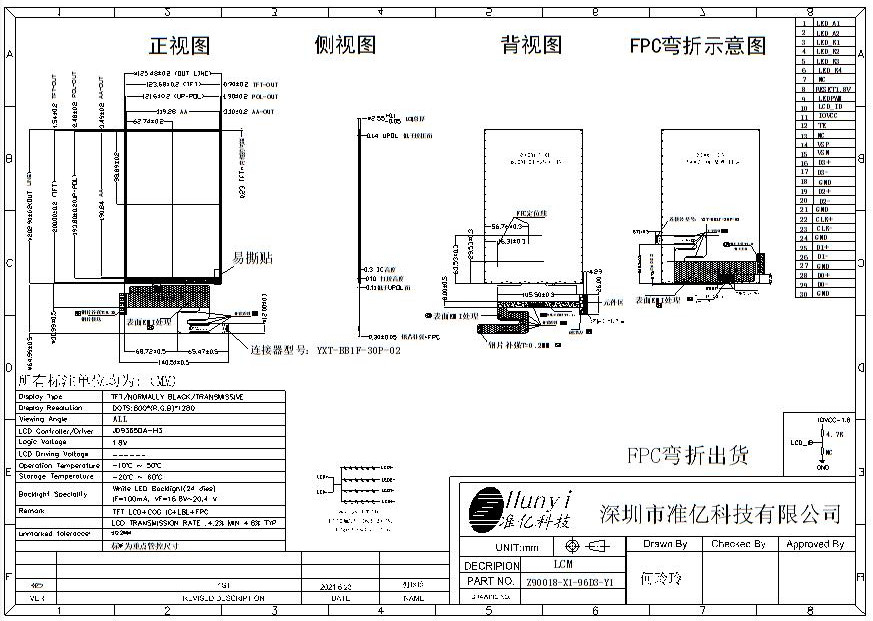

No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 9.0 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 149.1 (H) × 149.1 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 125.48 (W) × 202.90 (H) × 2.55 (T) | mm |
5 | LCD Outline Dimension | 123.68 (W) × 200 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 119.28 (W) × 190.84 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9365DA-H3 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.8% Min: 4.2% | - |
13 | LCD Contrast Ratio | Typ.: 1000 | - |
14 | FPC Version | Z90018-X1 V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 75°C | - |
17 | Storage Temperature | -20°C~ 60°C | - |
18 | Backlight Arrangement | LED/6 Series 4 Parallel (24 lights in total) | - |
19 | Luminance | 340 | nit |
20 | Weight | 0.130 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3-6 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
7 | NC | No Connection |
8 | RESET | LCM RESET PIN (1.8V) |
9 | LEDPWM | Backlight on/off control pin |
10 | LCD_ID | LCM ID PIN |
11 | IOVCC | I/O POWER SUPPLY (1.8V） |
12 | TE | Tearing Effect PIN |
13 | NC | No Connection |
14 | VSP | Positive Voltage input |
15 | VSN | Negative Voltage input |
16 | D3P | Positive MIPI differential data input |
17 | D3N | Negative MIPI differential data input |
18 | GND | Ground |
19 | D2P | Positive MIPI differential data input |
20 | D2N | Negative MIPI differential data input |
21 | GND | Ground |
22 | CLKP | Positive MIPI differential CLOCK input |
23 | CLKN | Negative MIPI differential CLOCK input |
24 | GND | Ground |
25 | D1P | Positive MIPI differential data input |
26 | D1N | Negative MIPI differential data input |
27 | GND | Ground |
28 | D0P | Positive MIPI differential data input |
29 | D0N | Negative MIPI differential data input |
30 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
