Tamanho: 8"
Resolução: 1280*800
Interface LCD: LVDS
Interface de toque: IIC
Painel de toque: toque capacitivo de 10 pontos
Controlador de toque: GT9271
Ângulo de visão: IPS
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001,IATF16949,ROHS,REACH

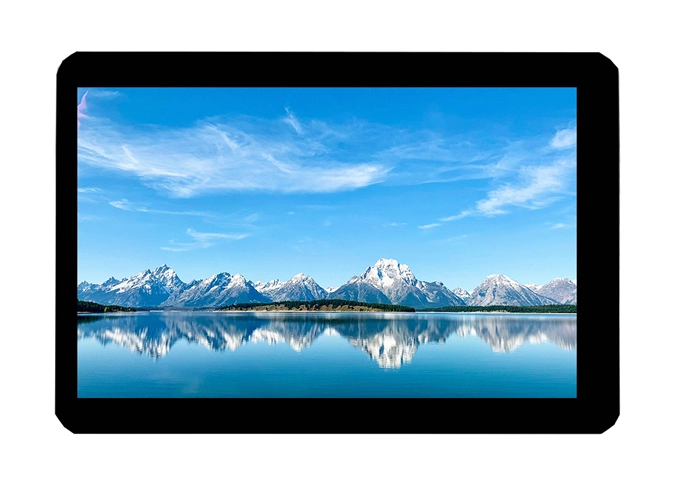

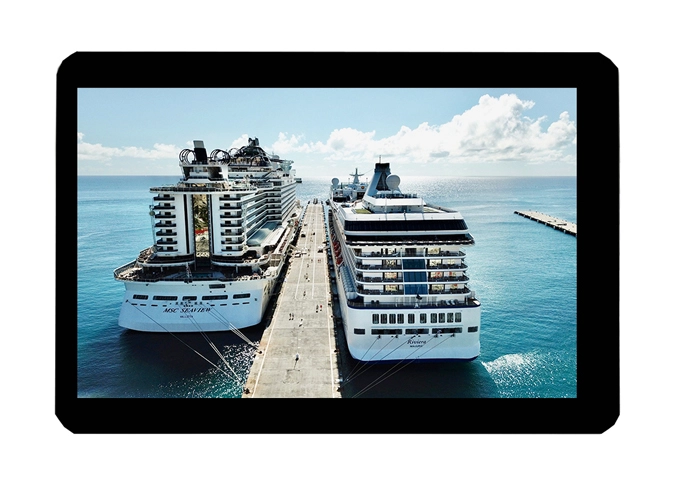

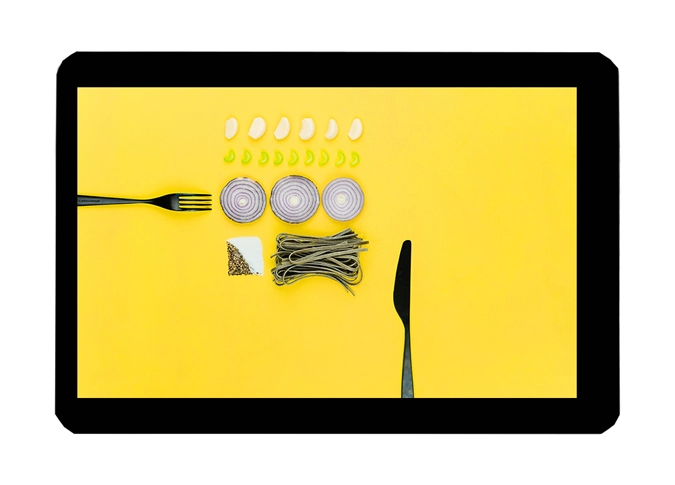

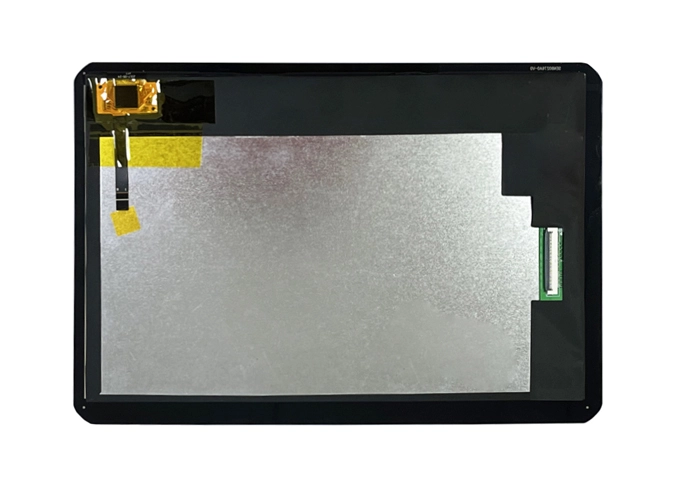

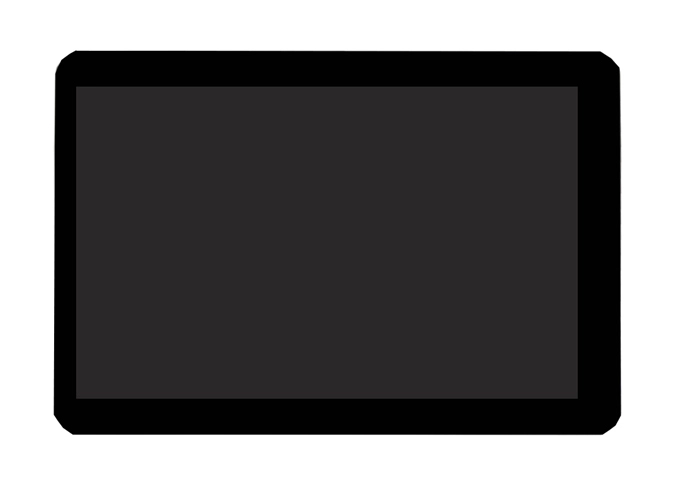

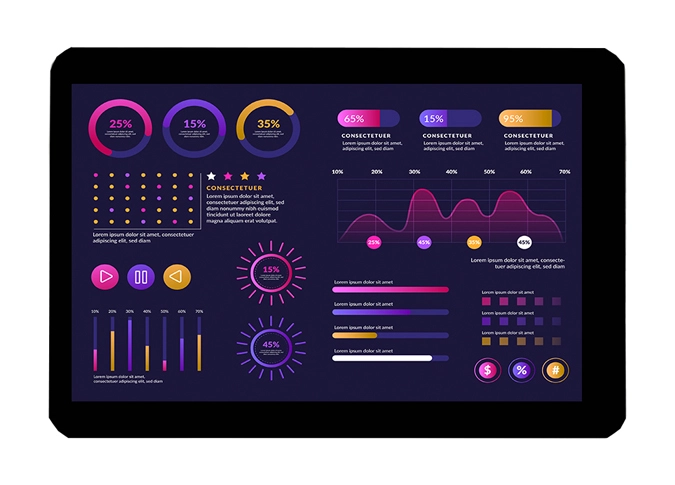

Z80036-ZC é um visor de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com painel de toque capacitivo multiponto, QVGA 1280*800. Este display de toque TFT é controlador de toque GT9271 embutido. Este a-Si TFT LCDChina módulo de painel de toqueVêm com interface LVDS e I2C.
Se você tem requisitos especiais, como driver IC, interface, FPC, painel de toque, luz de fundo, brilho, cor etc, nós podemos fornecerMódulo de exibição LCD personalizadoPara você.
Como umChina módulo LCD fabricante, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001:2015 e IATF16949: 2016 estritamente, todo o display lcd passou ROHS, certificação REACH
Esta tela de toque LCD de 8 polegadas é amplamente utilizada em automotivo, campainha viusal, automação residencial, equipamentos médicos, controle industrial, POS eletrônico, código QR, casa inteligente, quiosques de varejo, eletrônicos de consumo, publicidade, venda automática, educação, laptop, aviação e aeroespacial, ect
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 8.0 | inch |
2 | Display Resolution | 1280(H) × RGB × 800 (V) | pixels |
3 | Pixel Pitch | 134.5(H) × 134.5 (V) | um |
4 | LCM Outline Dimension (Without FPC) | 181.85 (W) ×119.30 (H) ×2.40 (T) | mm |
5 | LCD Active Area | 172.22 (W) ×107.64 (H) | mm |
6 | View Direction (Gray Inversion) | FULL VIEW | - |
7 | Driver IC | / | - |
8 | Pixel Arrangement | RGB-Stripe | - |
9 | Display Mode | Normal Black | - |
10 | Pixel driving Element | a-Si TFT | - |
11 | LCD Transmittance | / | - |
12 | LCD Contrast Ratio | Typ.: 900 | - |
13 | FPC Version | / | - |
14 | Interface | LVDS | - |
15 | Operating Temperature | -20°C~ 70°C | - |
16 | Storage Temperature | -30°C~ 80°C | - |
17 | Backlight Arrangement | LED/7 Series 4 Parallel (28 lights in total) | - |
18 | Luminance | Typ.:330 | nit |
19 | Weight | TBD |
|
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | VCOM | Common Voltage(3.4V) |
2-3 | VDD | Power Supply(3.3V) |
4-6 | NC | No Connection |
7 | GND | Ground |
8 | Rxin0- | LVDS differential data input |
9 | Rxin0+ | LVDS differential data input |
10 | GND | Ground |
11 | Rxin1- | LVDS differential data input |
12 | Rxin1+ | LVDS differential data input |
13 | GND | Ground |
14 | Rxin2- | LVDS differential data input |
15 | Rxin2+ | LVDS differential data input |
16 | GND | Ground |
17 | RxCLK- | LVDS differential clock input |
18 | RxCLK+ | LVDS differential clock input |
19 | GND | Ground |
20 | Rxin2- | LVDS differential data input |
21 | Rxin2+ | LVDS differential data input |
22 | GND | Ground |
23-24 | NC | No Connection |
25 | GND | Ground |
26-28 | NC | No Connection |
29 | AVDD | Power For Analog(+10.4V) |
30 | GND | Ground |
31-32 | LEDK | LED Cathode |
33-34 | NC | No Connection |
35 | VGL | Gate OFF Voltage(-7V) |
36-37 | NC | No Connection |
38 | VGH | Gate On Voltage(+18V) |
39-40 | LEDA | LED Anode |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
Zhunyi Tecnologia presta atenção à qualidade e serviço. Bem-vindo para nos visitar e juntar as mãos para um futuro próspero.
