Tamanho: 8 polegadas
Resolução: 1200*1920
Área ativa: 107,64*172,22mm
Interface: MIPI
Ângulo de visão: IPS
Brilho: 800 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

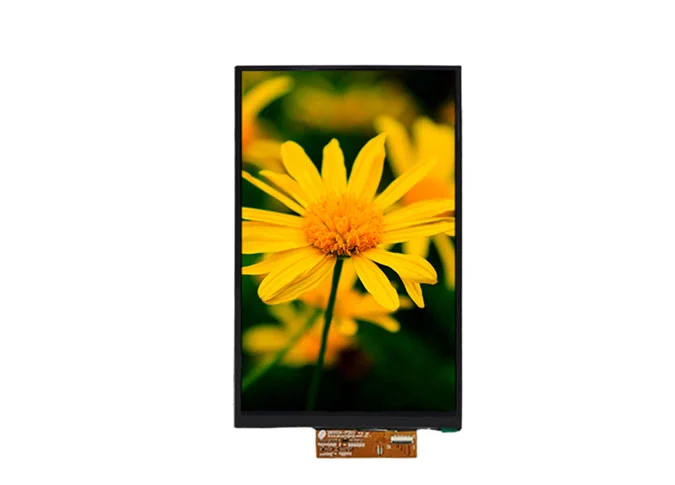

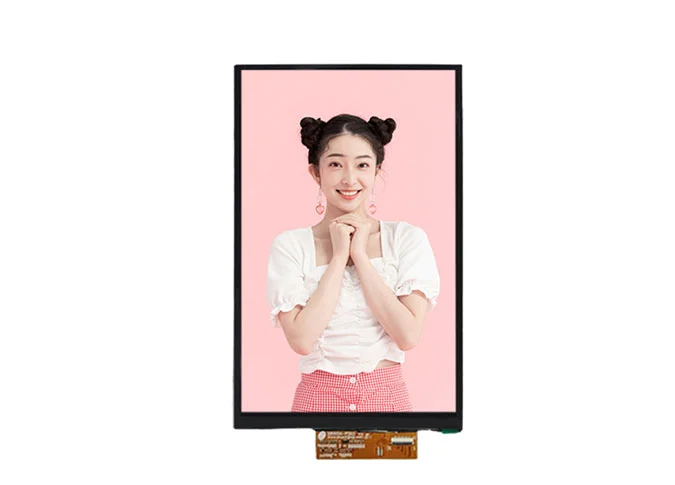

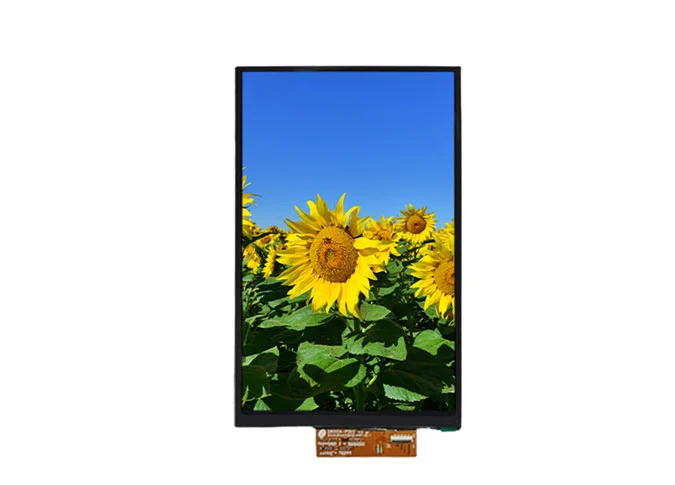

Z80035 é uma tela de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com resolução de 1200*1920. A técnica IPS (In-plane Switching) torna isso 8"Módulo quadrado TFT LCDTem um ângulo de visão mais amplo. Este módulo a-Si TFT LCD vem com interface MIPI, brilho de 800cd/m².
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, brilho, cor, luz de fundo, painel de toque, etc, nós podemos fornecerMódulo de exibição LCD personalizadoPara você.
Como umFábrica de tela LCDNa China, nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD de 8 polegadas é amplamente utilizada em médicos, campainha visual, venda automática, aprendizado, mecânico, ventilador, osciloscópio, cozinha, eletrodomésticos, casa inteligente, indústria, handheld, ao ar livre, E-bike, veículo, projetor, impressora 3D, dispositivo de áudio, robô, escala elétrica, navegação, painel de instrumentos, Publicidade elevador, robô, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 8.0 | inch |
2 | Display Resolution | 1200 (H) × RGB × 1920 (V） | pixels |
3 | Pixel Pitch | 89.7 (H) × 89.7 (V） | um |

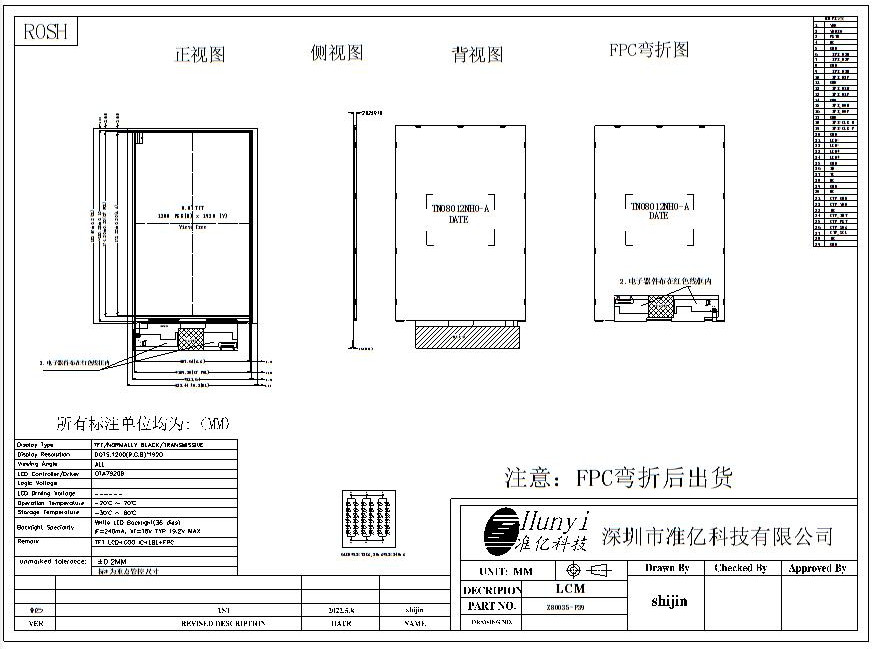

4 | LCM Outline Dimension (Without FPC） | 122.44 (W) × 183.67 (H) × 2.62 (T) | mm |
5 | CTP Outline Dimension (Without FPC） | N/A | mm |
6 | LCD Outline Dimension | 111.64 (W) × 180.28 (H) × 0.8 (T) | mm |
7 | LCD Active Area | 107.64 (W) × 172.22 (H） | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | OTA7290B | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | / | - |
14 | LCD Contrast Ratio | Typ.: 1200 Min: 800 | - |
15 | FPC Version | Z80035-P39 V1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/6 Series 6 Parallel (36 lights in total) | - |
20 | Luminance | Typ.:800 | nit |
21 | Weight | / | kg |
| PIN NO. | PIN DEF. | FUNCTION DESC. |
| 1 | VDD | POWER SUPPLY |
| 2 | VDDIO | I/O POWER SUPPLY |
| 3 | RSTB | LCM RESET PIN |
| 4 | NC | No Connection |
| 5 | GND | Ground |
| 6 | MIPI_D3N | Negative MIPI differential data input |
| 7 | MIPI_D3P | Positive MIPI differential data input |
| 8 | GND | Ground |
| 9 | MIPI_D2N | Negative MIPI differential data input |
| 10 | MIPI_D2P | Positive MIPI differential data input |
| 11 | GND | Ground |
| 12 | MIPI_D1N | Negative MIPI differential data input |
| 13 | MIPI_D1P | Positive MIPI differential data input |
| 14 | GND | Ground |
| 15 | MIPI_D0N | Negative MIPI differential data input |
| 16 | MIPI_D0P | Positive MIPI differential data input |
| 17 | GND | Ground |
| 18 | MIPI_CLKN | Negative MIPI differential CLOCK input |
| 19 | MIPI_CLKP | Positive MIPI differential CLOCK input |
| 20 | GND | Ground |
| 21-22 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
| 23-24 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
| 25 | GND | Ground |
| 26 | ID | LCM ID PIN |
| 27 | TE | Tearing Effect PIN |
| 28 | NC | No Connection |
| 29 | GND | Ground |
| 30 | NC | No Connection |
| 31 | GND | Ground |
| 32 | CTP_VDD | TP POWER SUPPLY |
| 33 | NC | No Connection |
| 34 | CTP_INT | TP Interrupt PIN |
| 35 | CTP_RST | TP Reset PIN |
| 36 | CTP_SDA | TP I2C data (SDA) data input (MOSI) |
| 37 | CTP_SCL | TP I2C clock (SCL) clock (SCLK) |
| 38 | NC | No Connection |
| 39 | GND | Ground |
| RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
Zhunyi Tecnologia presta atenção à qualidade e serviço. Bem-vindo para nos visitar e juntar as mãos para um futuro próspero.
