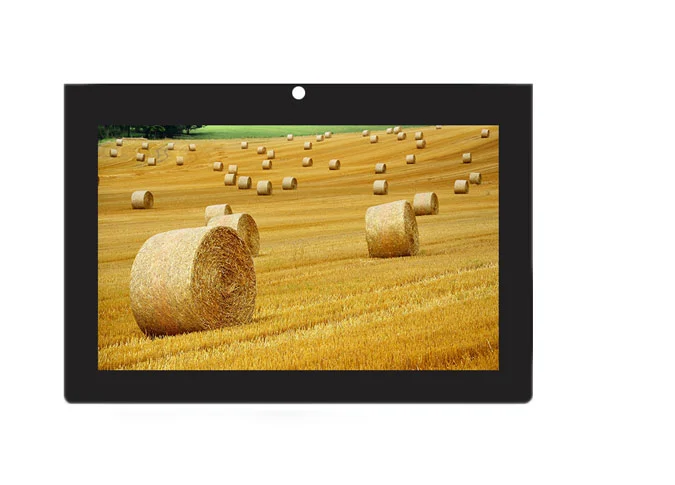

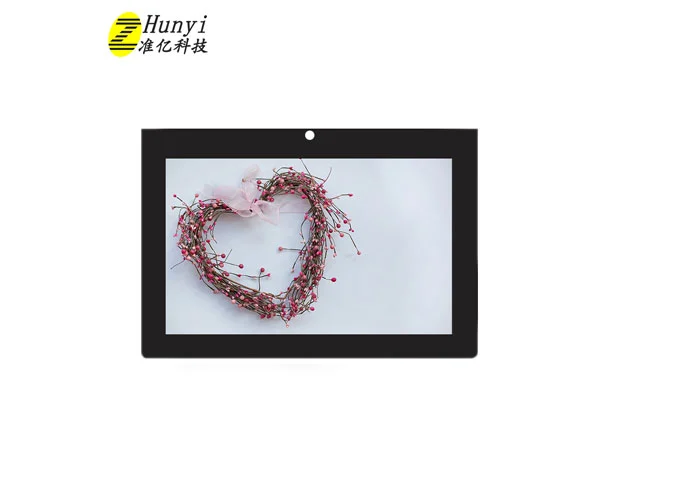

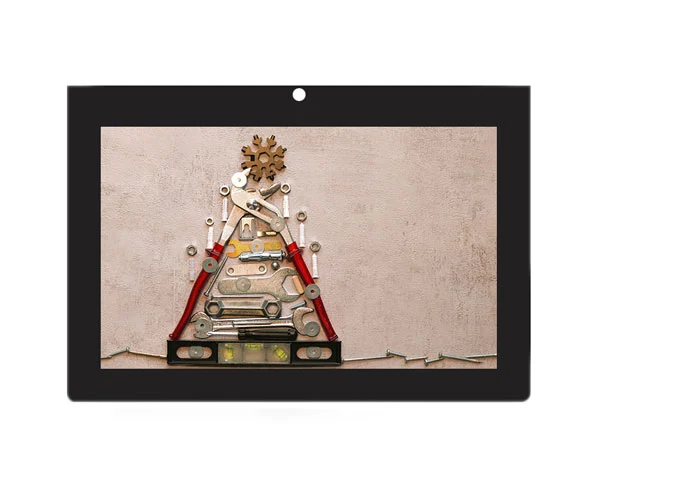

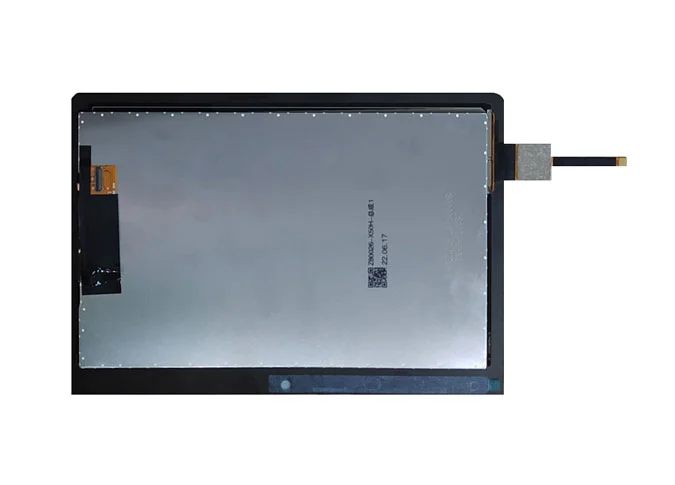

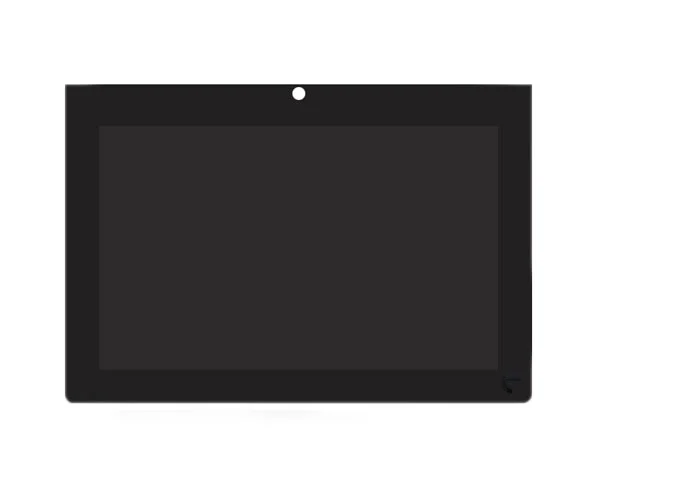

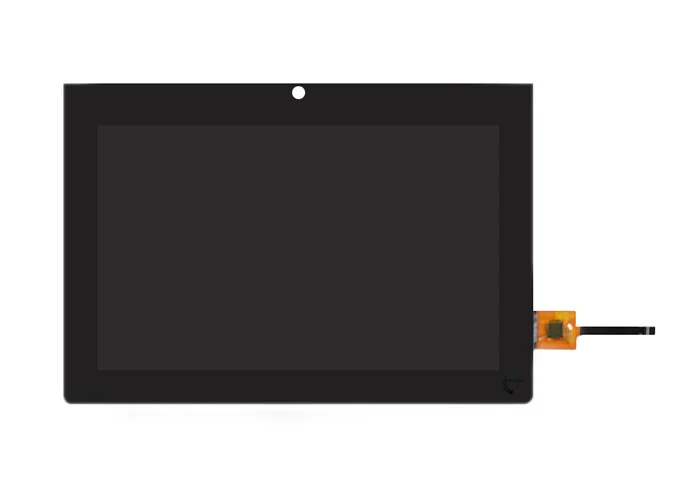

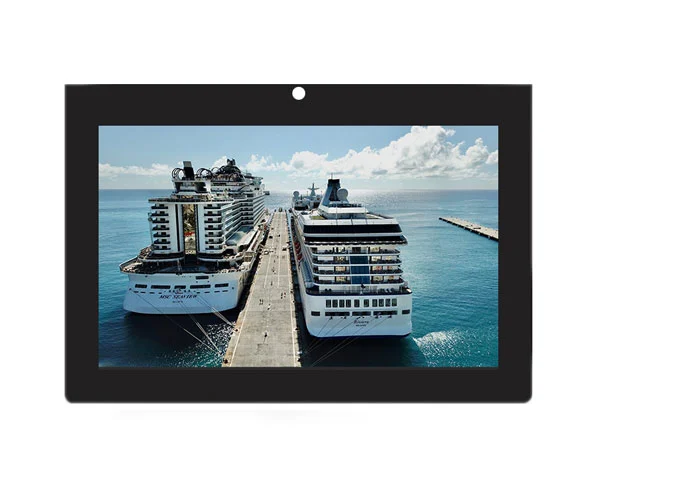

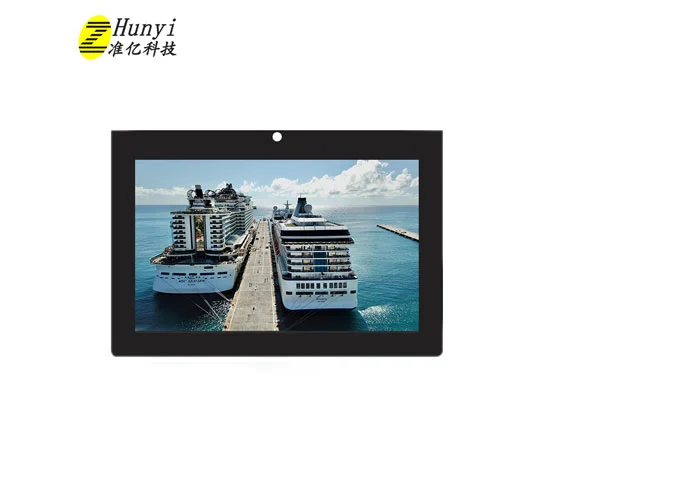

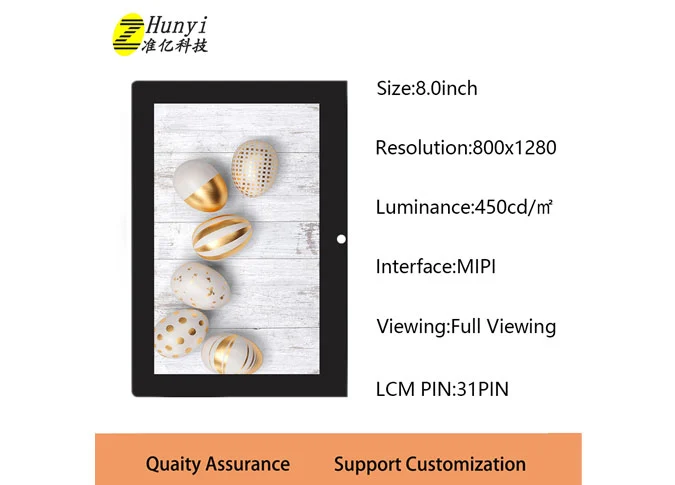

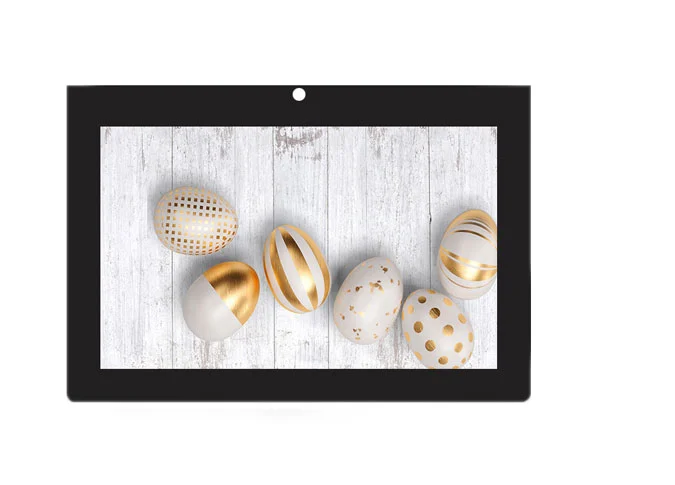

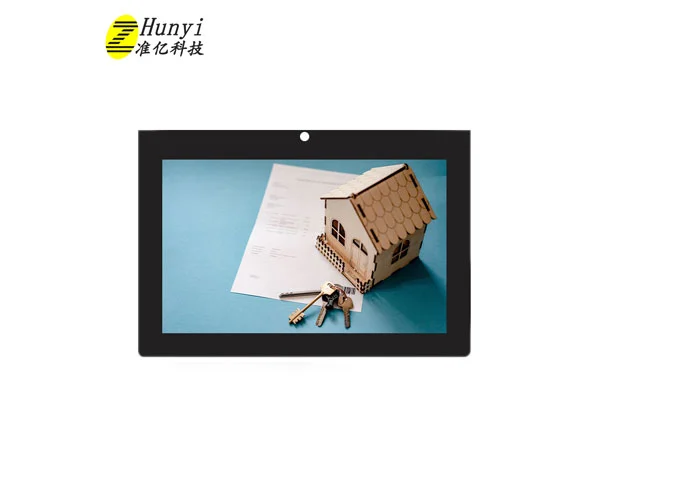

Tamanho: 8 polegadas
Resolução: 800*1280
Interface LCD: MIPI
Interface de toque: IIC
Painel de toque: Capacitivo
Motorista IC: ILI9881C-04
Controlador de toque: GT911
Ângulo de visão: IPS
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, luz de fundo, brilho, cor, etc, como umChina empresa tela de LCD, Nós também podemos personalizar para você.
Como umFabricante de tela de toque LCD, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
Este toque de 8 polegadasTela LCD TFT quadradaÉ amplamente utilizado em médicos, campainha visual, venda automática, aprendizagem mechine, ventilador, osciloscópio, cozinha, eletrodomésticos, casa inteligente, indústria, portátil, ao ar livre, E-bike, veículo, projetor, impressora 3D, dispositivo de áudio, robô, escala elétrica, navegação, painel, publicidade de elevador, robô, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 8.0 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 44.85 (H）× 134.55 (V） | um |

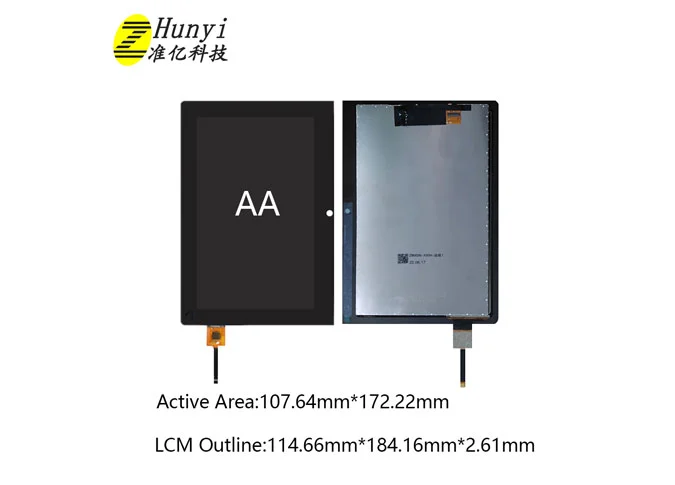

4 | LCM Outline Dimension (Without FPC） | 114.66 (W) ×184.16 (H) × 2.61 (T) | mm |
5 | LCD Outline Dimension | 112.64 (W) × 181.82 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 107.64 (W）× 172.22 (H） | mm |
7 | TLCM Outline Dimension | 137.47 (W) × 198.20 (H) × 4.66 (T) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | ILI9881C-04 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 4.8% | - |
14 | LCD Contrast Ratio | Typ.: 1200 Min: 900 | - |
15 | FPC Version | Z80026-X50H-V1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 60°C | - |
18 | Storage Temperature | -30°C~ 70°C | - |
19 | Backlight Arrangement | LED/4 Series 7 Parallel (28 lights in total) | - |
20 | Luminance | 450 | nit |
21 | Weight | 0.197 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
4 | NC | No Connection |
5-8 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
9-10 | GND | Ground |
11 | D2P | Positive MIPI differential data input |
12 | D2N | Negative MIPI differential data input |
13 | GND | Ground |
14 | D1P | Positive MIPI differential data input |
15 | D1N | Negative MIPI differential data input |
16 | GND | Ground |
17 | CLKP | Positive MIPI differential CLOCK input |
18 | CLKN | Negative MIPI differential CLOCK input |
19 | GND | Ground |
20 | D0P | Positive MIPI differential data input |
21 | D0N | Negative MIPI differential data input |
22 | GND | Ground |
23 | D3P | Positive MIPI differential data input |
24 | D3N | Negative MIPI differential data input |
25 | GND | Ground |
26 | TE | Tearing EFFECT PIN |
27 | RESET | LCM RESET PIN |
28 | ID | LCM ID PIN |
29 | IOVCC | I/O POWER SUPPLY（1.8V） |
30-31 | VDD | POWER SUPPLY（3.3V） |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | TP_SCL | TP I2C clock (SCL) clock (SCLK)(1.8V) |
3 | TP_SDA | TP I2C data (SDA) data input (MOSI)(1.8V) |
4 | TP_RESET | TP Reset PIN (1.8V) |
5 | TP_INT | TP Interrupt PIN (1.8V) |
6 | TP_VDD | TP Input Power voltage (2.8V) |
7-8 | GND | Ground |

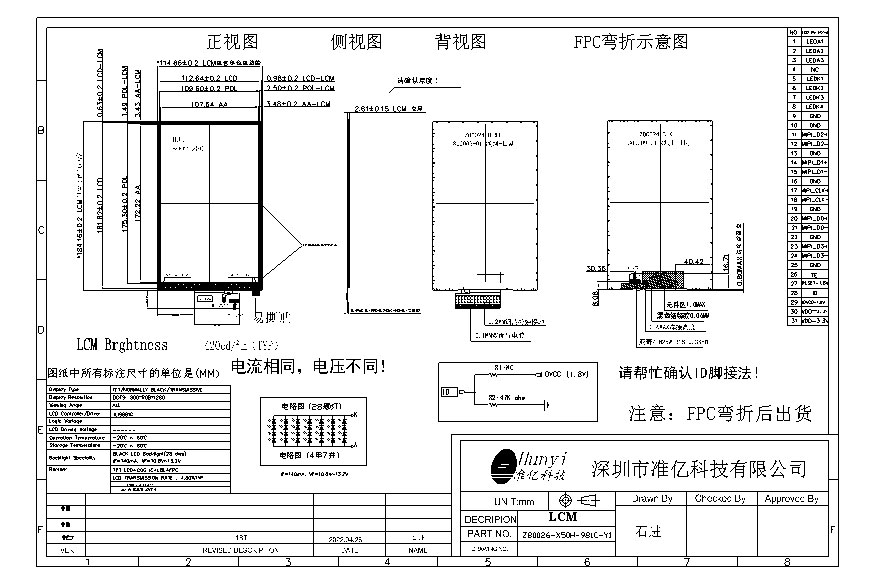

3.1 LCM

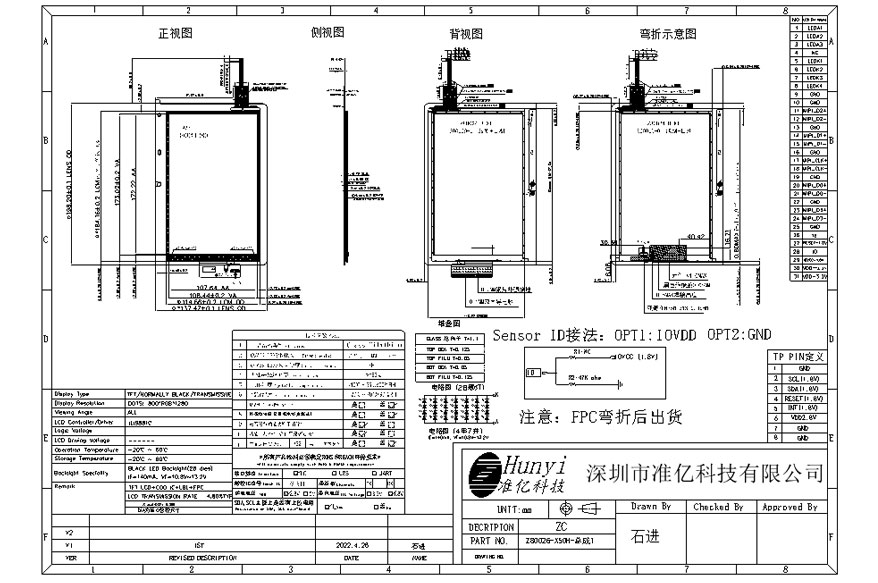

3.2 TLCM
