Tamanho: 8 polegadas
Resolução: 800*1280
Interface LCD: MIPI
Interface de toque: IIC
Painel de toque: Capacitivo
Motorista IC: GH8555BL
Controlador de toque: GT911
Ângulo de visão: IPS
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

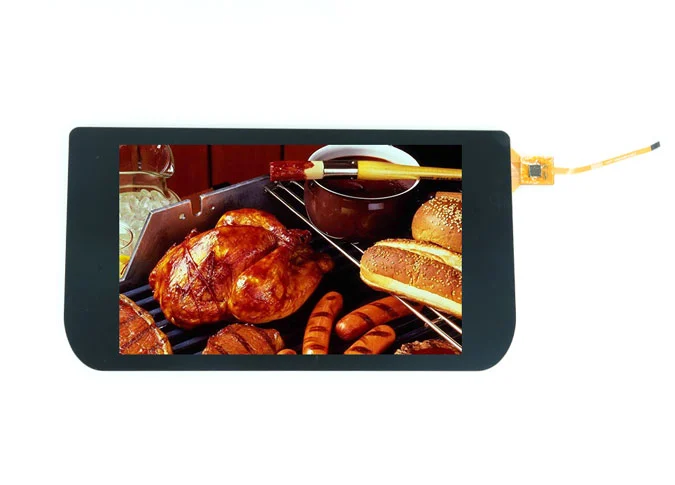

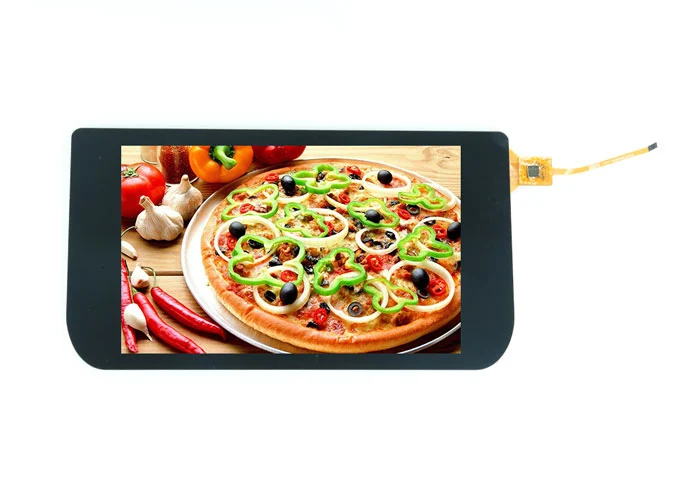

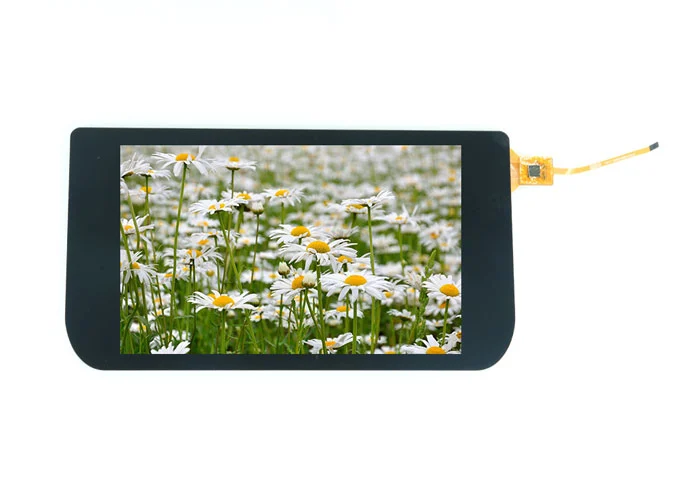

Z80015-ZC é um visor de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com painel de toque capacitivo, QVGA 800*1280. Este display de toque TFT é controlador de toque GH8555BL LCD integrado e controlador de toque GT911. Este a-Si TFT LCDChina módulo de painel de toqueVêm com interface MIPI e I2C. Multi-ponto de toque. G G estruturador.
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, luz de fundo, brilho, cor, etc, como um dosFábricas de LCD personalizado, Nós também podemos personalizar para você.
Como umFábrica de LCD quadrado, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
Esta tela de toque LCD de 8 polegadas é amplamente utilizada em médicos, campainha visual, venda automática, maquina de aprendizagem, ventilador, osciloscópio, cozinha, eletrodomésticos, casa inteligente, indústria, portátil, ao ar livre, E-bike, veículo, projetor, impressora 3D, dispositivo de áudio, robô, escala elétrica, navegação, painel de instrumentos, Publicidade elevador, robô, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 8.0 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 44.85 (H) × 134.55 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 114.60 (W) × 184.10 (H) × 2.61 (T) | mm |
5 | LCD Outline Dimension | 111.24 (W) × 180.52 (H) × 0.8 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 121.43 (W) × 220.85 (H) × 4.71 (T) | mm |
7 | LCD Active Area | 107.64 (W) ×172.22 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | GH8555BL | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 5.55% Min: 5.0% | - |
14 | LCD Contrast Ratio | Typ.: 1500 Min: 1200 | - |
15 | FPC Version | Z80008-SPM288/SPM168H V2 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/4 Series 6 Parallel (24 lights in total) | - |
20 | Luminance | 330 | nit |
21 | Weight | 0.205 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
4-7 | NC | No Connection |
8-10 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
11 | GND | Ground |
12 | NC | No Connection |
13 | GND | Ground |
14 | D2P | Positive MIPI differential data input |
15 | D2N | Negative MIPI differential data input |
16 | GND | Ground |
17 | D1P | Positive MIPI differential data input |
18 | D1N | Negative MIPI differential data input |
19 | GND | Ground |
20 | TCP | Positive MIPI differential CLOCK input |
21 | TCN | Negative MIPI differential CLOCK input |
22 | GND | Ground |
23 | D0P | Positive MIPI differential data input |
24 | D0N | Negative MIPI differential data input |
25 | GND | Ground |
26 | D3P | Positive MIPI differential data input |
27 | D3N | Negative MIPI differential data input |
28 | GND | Ground |
29 | LCD_ID1 | LCM ID PIN |
30 | LCD_RST | LCM RESET PIN |
31 | LCD_ID2 | LCM ID PIN |
32 | IOVCC | I/O POWER SUPPLY (1.8V） |
33-34 | LCD_VCC | POWER SUPPLY (2.8/3.3V） |
35 | GND | Ground |
36 | NC | No Connection |
37 | GND | Ground |
38 | NC | No Connection |
39 | LCD_ID3 | LCM ID PIN |
40 | NC | No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TP_RST | TP Reset PIN |
2 | TP_INT | TP Interrupt PIN |
3 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
4 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
5 | TP_VDD | TP POWER SUPPLY (2.8/3.3V） |
6 | GND | Ground |

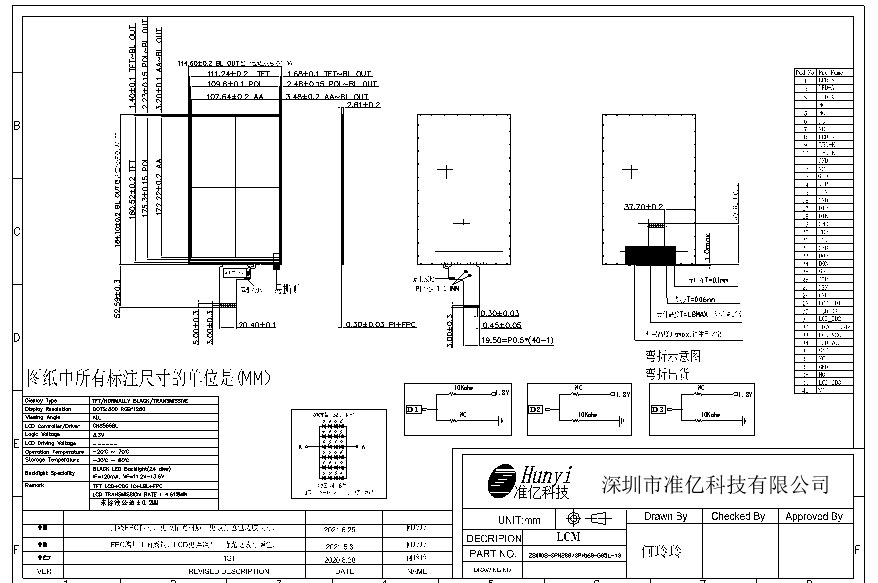

3.1 LCM

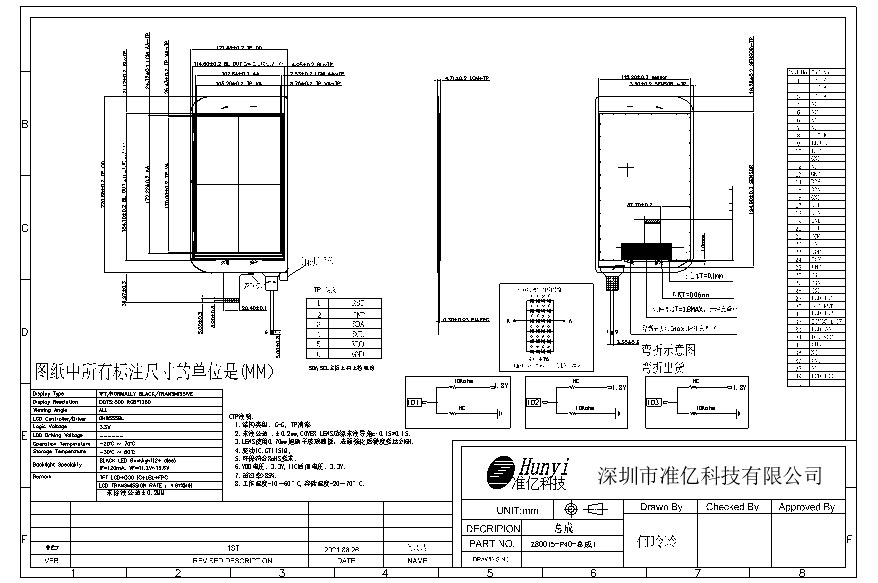

3.2 TLCM
