Tamanho: 7,84 polegadas LCD Display
Resolução: 400*1280
Área ativa: 59,40*190,08mm
Interface: MIPI
Ângulo de visão: IPS
Brilho: 1000 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

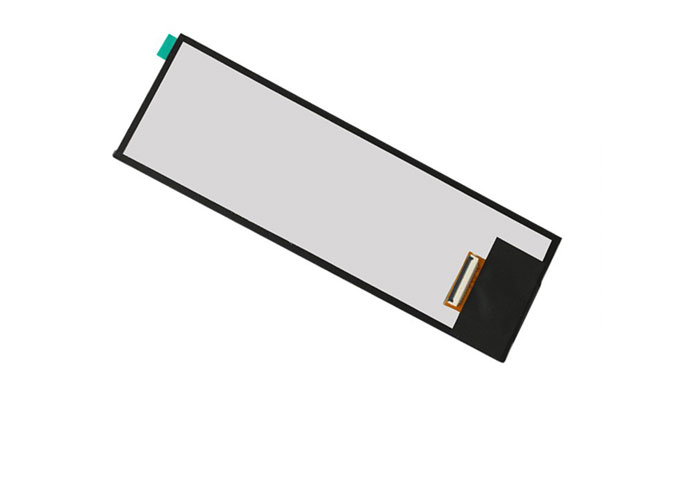

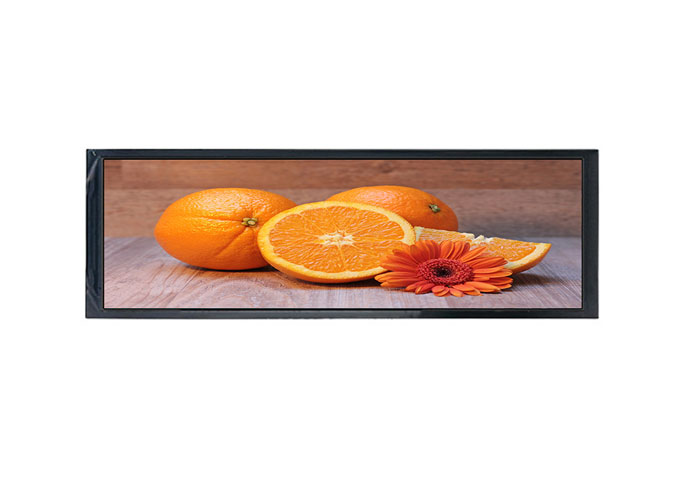

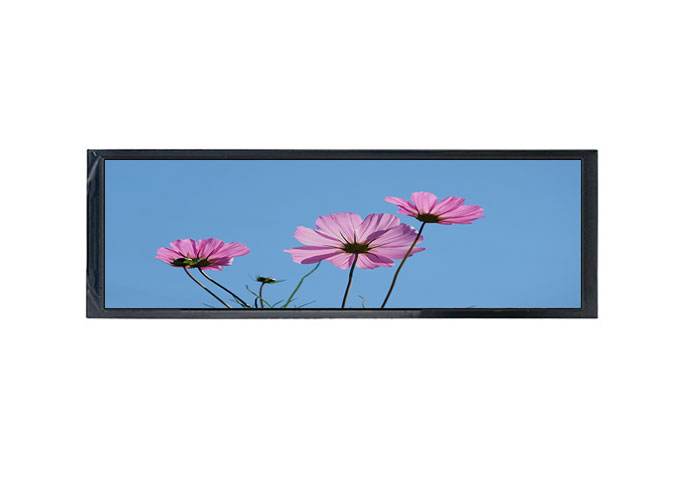

Z784001 é uma tela de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com resolução de 720*1280. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 7,84 "tenha um ângulo de visão mais amplo. Este a-SiChina módulo LCDVem com interface MIPI, brilho 1000cd/m².
Se você tem requisitos especiais, como drive IC, interface, FPC, painel de toque, brilho, cor, luz de fundo, painel de toque etc, como um profissionalFabricante de display LCD personalizado, Nós também podemos personalizar para você.
NossoChina fábrica de tela LCDRealizar o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, Certificação REACH.
Os 7,84 polegadasTipo de barra LCDA tela é amplamente utilizada em médicos, osciloscópio, cozinha, eletrodomésticos, scanner QRcode, casa inteligente, indústria, ao ar livre, HMI, E-bike, painel do veículo, projetor, máquina de café, dispositivo de áudio, robô, escala elétrica, navegação, publicidade de elevador, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.84 | inch |
2 | Display Resolution | 400 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 0.1254 (H）× 0.1254 (V) | mm |
4 | LCM Outline Dimension (Without FPC） | 67.80 (W) x 205.78 (H) x 4.6 (T) | mm |
5 | LCD Outline Dimension | - | mm |
6 | LCD Active Area | 59.40 (H) x 190.08 (V) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | - | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | - | - |
13 | LCD Contrast Ratio | Typ.: 1000 | - |
14 | FPC Version | Z784001-P40H V1 | - |
15 | Interface | 4 Line MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 4 Parallel (24 lights in total) | - |
19 | Luminance | 1000 | nit |
20 | Weight | - | kg |
Pin No. | PIN DEF. | FUNCTION DESC. | Notes |
1 | GND | Ground | |
2 | D0P | MIPI data input | |
3 | D0N | MIPI data input | |
4 | GND | Ground | |
5 | D1P | MIPI data input | |
6 | D1N | MIPI data input | |
7 | GND | Ground | |
8 | CLKP | MIPI data input | |
9 | CLKN | MIPI data input | |
10 | GND | Ground | |
11 | D2P | MIPI data input | |
12 | D2N | MIPI data input | |
13 | GND | Ground | |
14 | D3P | MIPI data input | |
15 | D3N | MIPI data input | |
16 | GND | Ground | |
17 | GND | Ground | |
18-23 | NC | No connection | |
24 | RSTB | Global reset pin | |
25 | STBYB | Standby mode, Normally pulled high | |
26 | NC | No connection | |
27 | GND | Ground | |
28-29 | BL-K | Back light-K | |
30 | GND | Ground | |
31 | NC | No connection | |
32-33 | GND | Ground | |
34 | NC | No connection | |
35-36 | BL-A | Back light-A | |
37 | GND | Ground | |
38-39 | VDD | Power supply for digital circuits +3.3V input | |
40 | NC | No connection |
