Tamanho: 7 polegadas
Resolução: 720*1280
Área ativa: 89,28*152,37mm
Interface: MIPI
Ângulo de visão: IPS
Brilho: 370 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

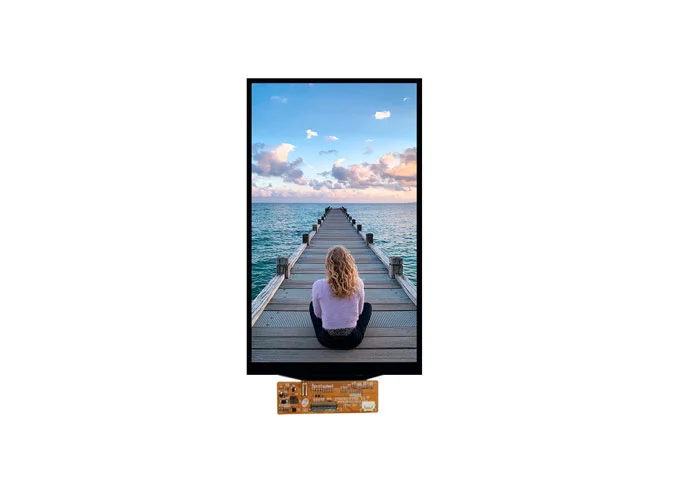

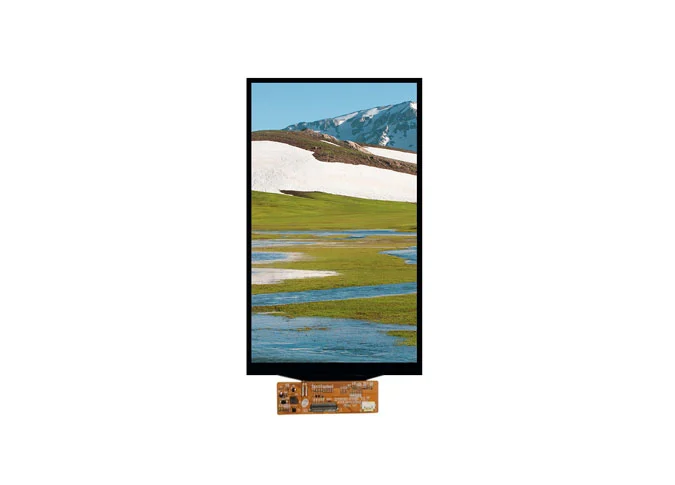

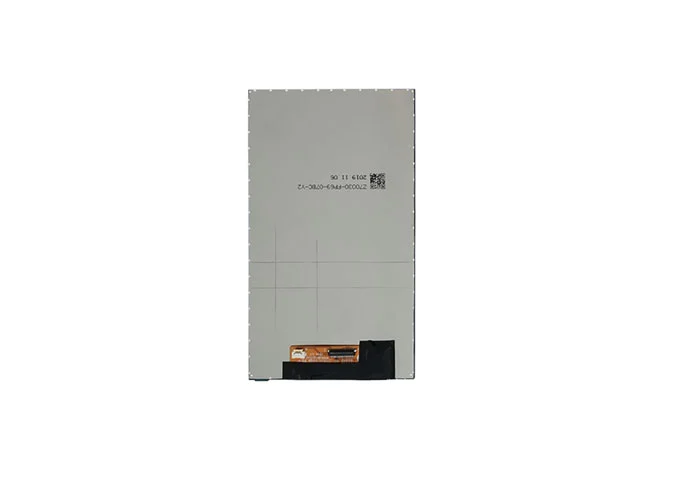

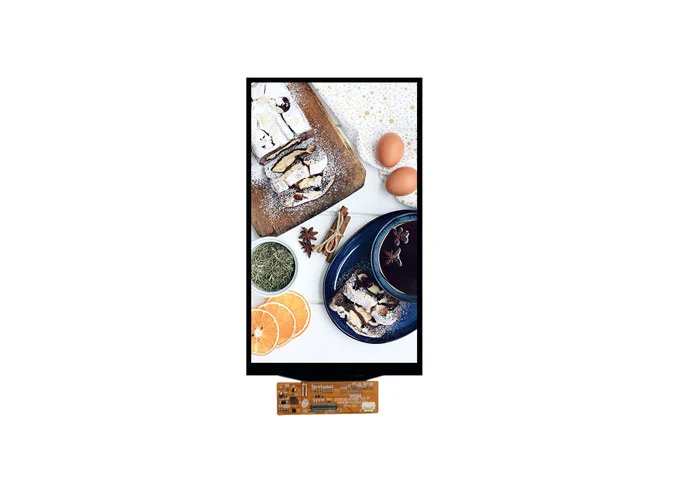

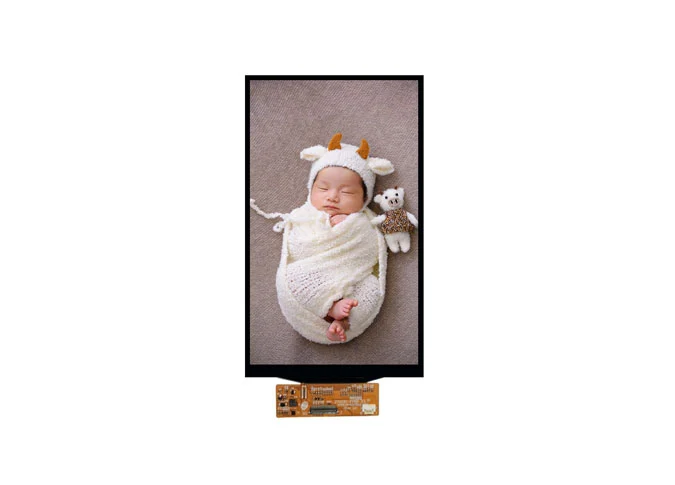

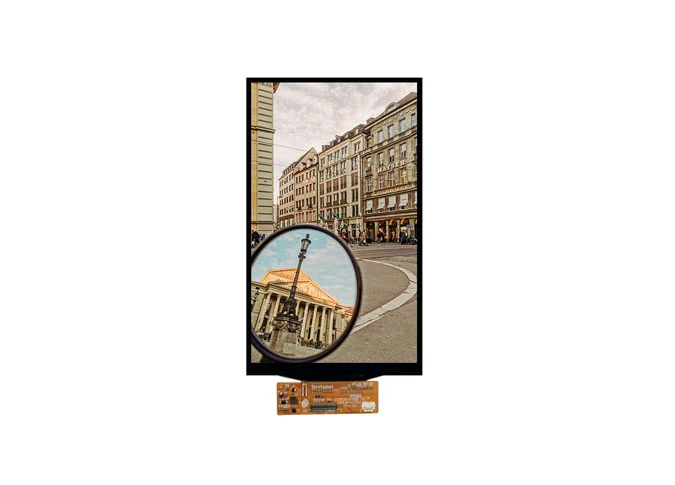

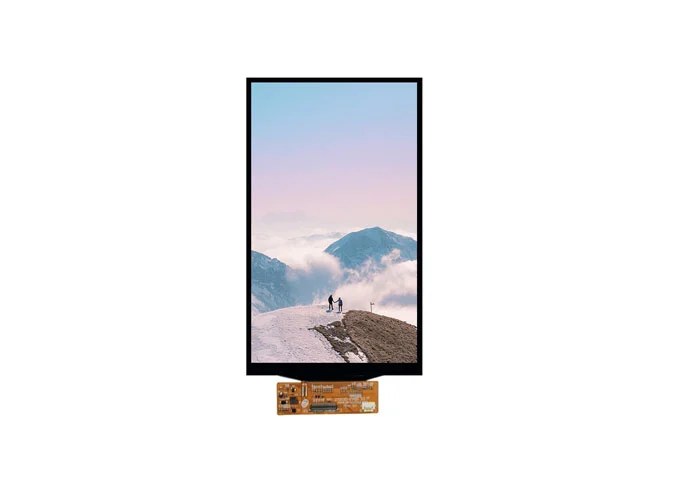

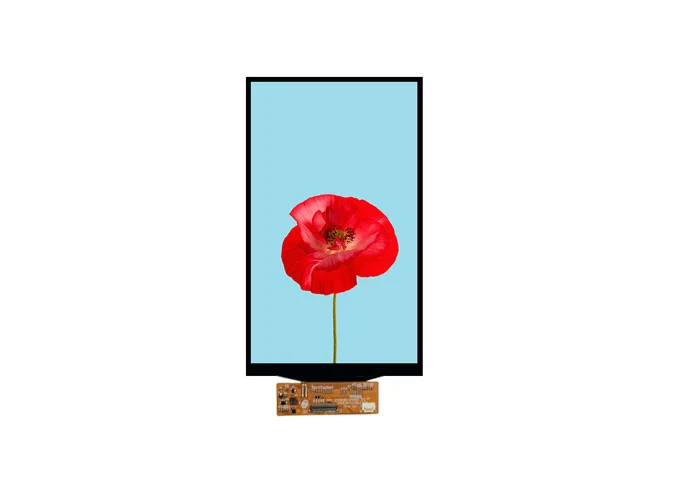

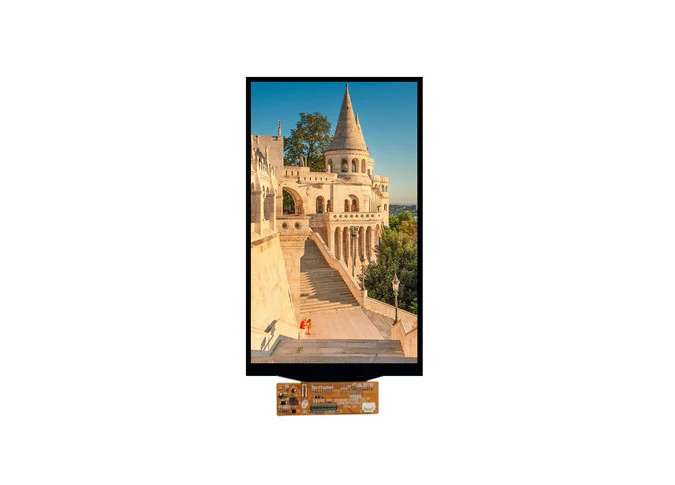

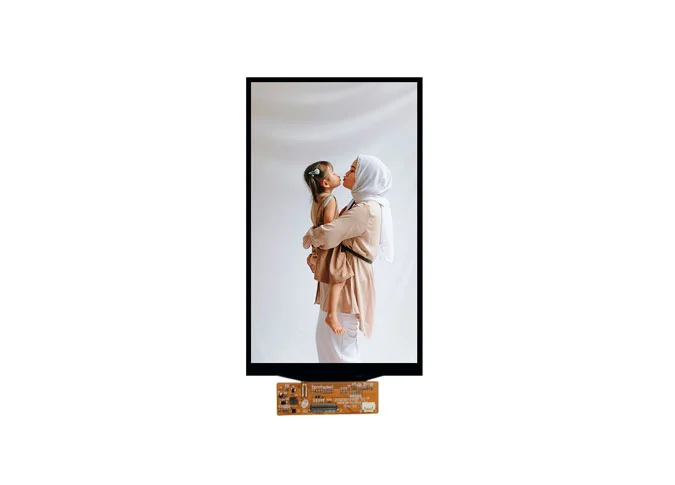

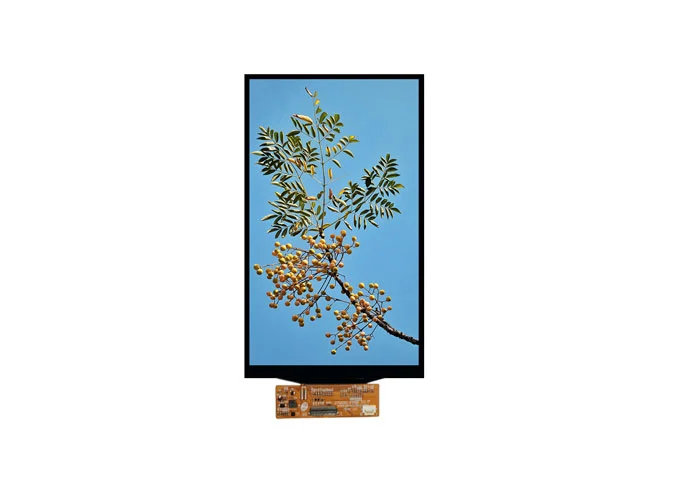

Z70085 é uma tela de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com resolução de 720*1280. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 7 "tenha um ângulo de visão mais amplo. EsteVisor LCD na ChinaÉ o driver ILI9881C IC embutido. Este módulo a-Si TFT LCD vem com interface MIPI, brilho 370cd/m².
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, brilho, cor, luz de fundo, painel de toque, etc, nós podemos fornecerChina módulo de exibição TFT LCDPara você.
Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A 7 polegadaChina tela de toque TFTÉ amplamente utilizado em médicos, campainha visual, venda automática, maquina de aprendizagem, ventilador, osciloscópio, cozinha, eletrodomésticos, scanner QRcode, casa inteligente, indústria, portátil, ao ar livre, HMI, E-bike, veículo, projetor, impressora 3D, dispositivo de áudio, robô, escala elétrica, navegação, publicidade de elevador, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 120.75 (H) × 120.75 (V） | um |

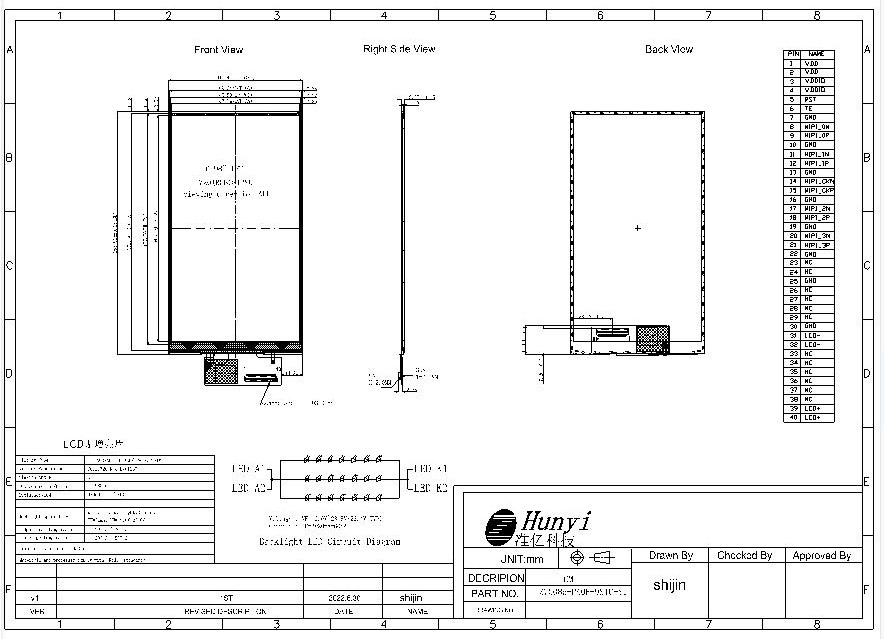

4 | LCM Outline Dimension (Without FPC） | 91.44 (W) × 165.91 (H) ×2.35 (T) | mm |
5 | LCD Outline Dimension | 89.94 (W) × 162.56 (H) × 0.7 (T) | mm |
6 | CG Outline Dimension (Without FPC） | 97.80 (W) × 235.35 (H) ×4.15 (T) | mm |
7 | LCD Active Area | 86.94 (W) × 154.56 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | ILI9881C | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 4.0% | - |
14 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |
15 | FPC Version | Z70010-P40F-I | - |
16 | Interface | MIPI | - |
17 | TP Interface | I2C | |
18 | Operating Temperature | -20°C~ 60°C | - |
19 | Storage Temperature | -30°C~ 70°C | - |
20 | Backlight Arrangement | LED/7 Series 3 Parallel (21 lights in total) | - |
21 | Luminance (LCM） | 370 TYP | nit |
22 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | VCI | POWER SUPPLY (3.3V） |
3-4 | IOVCC | I/O POWER SUPPLY (1.8V） |
5 | RESET | LCM RESET PIN |
6 | TE | Tearing Effect PIN |
7 | GND | Ground |
8 | MIPI_0N | Negative MIPI differential data input |
9 | MIPI_0P | Positive MIPI differential data input |
10 | GND | Ground |
11 | MIPI_1N | Negative MIPI differential data input |
12 | MIPI_1P | Positive MIPI differential data input |
13 | GND | Ground |
14 | MIPI_CKN | Negative MIPI differential CLOCK input |
15 | MIPI_CKP | Positive MIPI differential CLOCK input |
16 | GND | Ground |
17 | MIPI_2N | Negative MIPI differential data input |
18 | MIPI_2P | Positive MIPI differential data input |
19 | GND | Ground |
20 | MIPI_3N | Negative MIPI differential data input |
21 | MIPI_3P | Positive MIPI differential data input |
22 | GND | Ground |
22-24 | NC | No Connection |
25 | GND | Ground |
26-29 | NC | No Connection |
30 | GND | Ground |
31-32 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
33-38 | NC | No Connection |
39-40 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
