Tamanho: 7 polegadas
Resolução: 1024*600
Interface LCD: MIPI
Interface de toque: IIC
Painel de toque: Capacitivo
Motorista IC: EK79007AD3 EK73217BCGA
Controlador de toque: GT911
Ângulo de visão: IPS
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

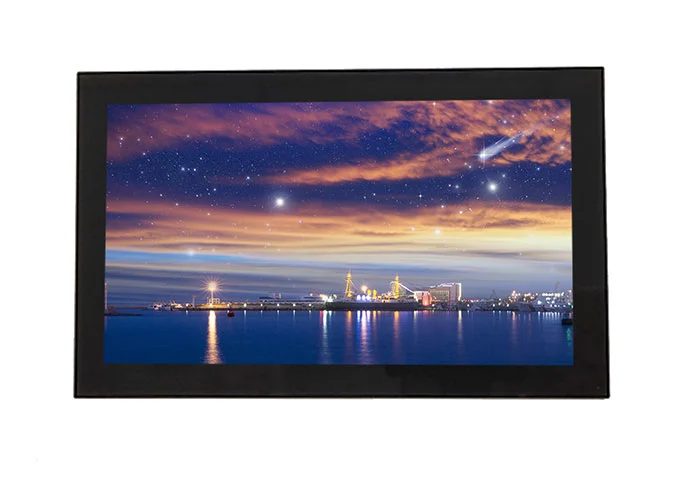

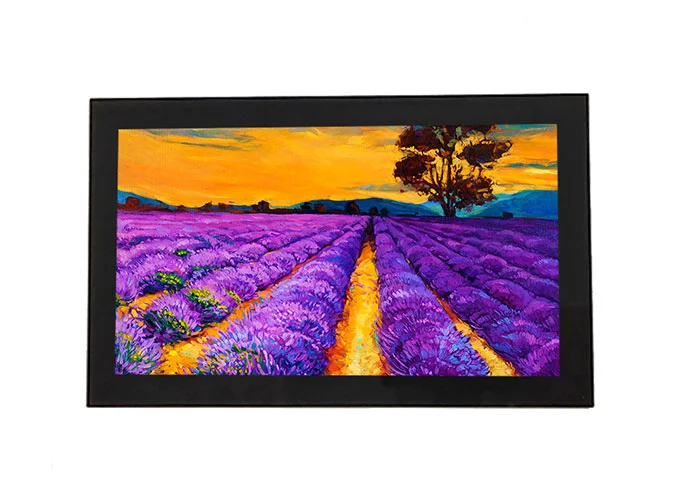

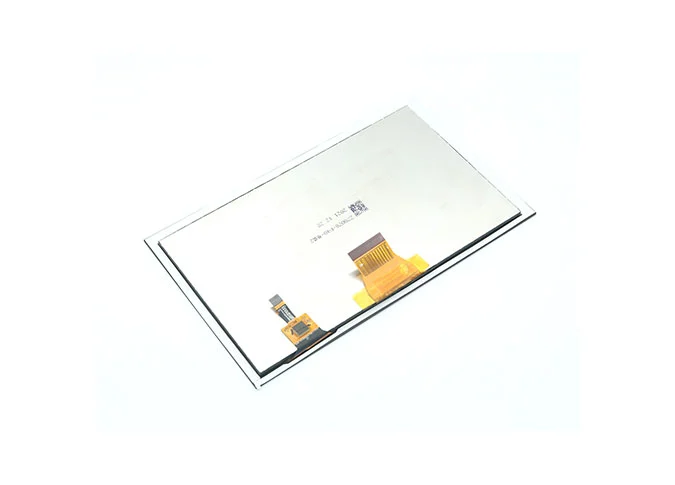

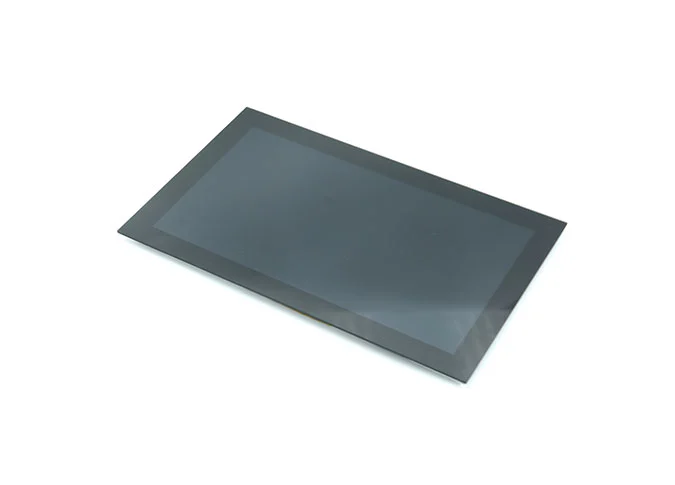

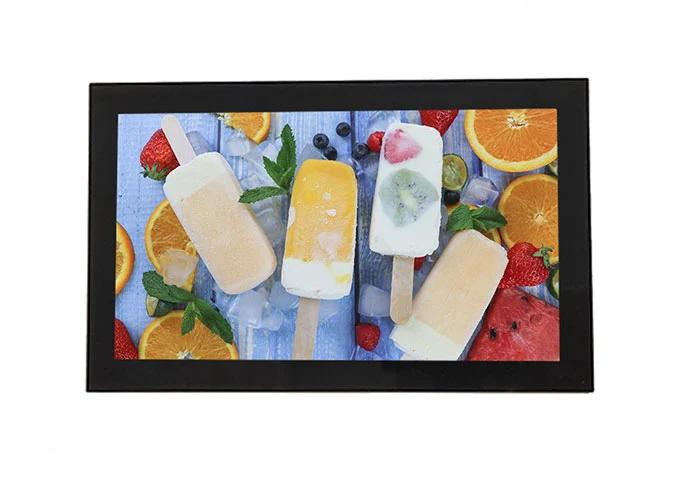

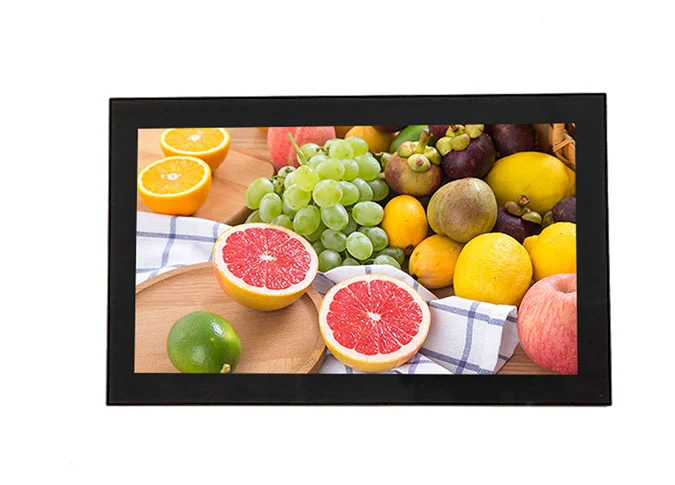

Z70078-ZC é um visor de cristal líquido (LCD) de transistor de película fina com matriz de cor ativa (TFT) com painel de toque capacitivo, QVGA 1024*600. Este display de toque TFT é integrado com driver de LCD duplo IC e controlador de toque GT911. Este a-SiMódulo quadrado TFT LCDVêm com interface MIPI e I2C. Multi-ponto de toque. G G estruturador.
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, luz de fundo, brilho, cor, etc, como umChina empresa tela de LCD, Nós também podemos personalizar para você.
Como umFabricante de tela de toque LCD, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
Esta tela de toque LCD horizontal de 7 polegadas é amplamente utilizada em médicos, campainha visual, venda automática, mecanismo de aprendizagem, ventilador, osciloscópio, cozinha, eletrodomésticos, scanner QRcode, casa inteligente, indústria, portátil, ao ar livre, HMI, E-bike, veículo, projetor, impressora 3D, dispositivo de áudio, robô, Escala elétrica, navegação, propaganda do elevador, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 1024 (H) × RGB × 600 (V) | pixels |
3 | Pixel Pitch | 50.2 (H) × 143.2 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 163.7 (W) × 96.9 (H) × 2.55 (T) | mm |
5 | LCD Outline Dimension | 162.2 (W) × 95.7 (H) × 1.0 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 177.1 (W) × 108.8 (H) × 4.71 (T) | mm |
7 | LCD Active Area | 154.21 (W) ×85.92 (H） | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | EK79007AD3+EK73217BCGA | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 5.0% Min: 4.8% | - |
14 | LCD Contrast Ratio | Typ.: 800 | - |
15 | FPC Version | Z70078-P40 V2 | - |
16 | Interface | MIPI | - |
17 | TP Interface | I2C | |
18 | Operating Temperature | -20°C~ 70°C | - |
19 | Storage Temperature | -30°C~ 80°C | - |
20 | Backlight Arrangement | LED/3 Series 8 Parallel (24 lights in total) | - |
21 | Luminance | 480 | nit |
22 | Weight | 0.177 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | VCOM | Common Voltage (4.2V） |
2-3 | VDD | POWER SUPPLY (3.3V） |
4 | GND | Ground |
5 | NC | No Connection |
6 | STBYB | LCM Standby Mode PIN, normally pull high |
7 | GND | Ground |
8 | NIND0 | Negative MIPI differential data input |
9 | PIND0 | Positive MIPI differential data input |
10 | GND | Ground |
11 | NIND1 | Negative MIPI differential data input |
12 | PIND1 | Positive MIPI differential data input |
13 | GND | Ground |
14 | NINC | Negative MIPI differential CLOCK input |
15 | PINC | Positive MIPI differential CLOCK input |
16 | GND | Ground |
17 | NIND2 | Negative MIPI differential data input |
18 | PIND2 | Positive MIPI differential data input |
19 | GND | Ground |
20 | NIND3 | Negative MIPI differential data input |
21 | PIND3 | Positive MIPI differential data input |
22 | GND | Ground |
23-24 | NC | No Connection |
25 | GND | Ground |
26-28 | NC | No Connection |
29 | GND | Ground |
30-31 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
32-33 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
34 | GND | Ground |
35 | SHLR | Source right or left sequence control PIN |
36 | UPDN | Gate up or down scan control PIN |
37 | VGH | TFT Gate ON Voltage (18V） |
38 | VGL | TFT Gate OFF Voltage (-7V） |
39 | AVDD | Power For Analog Circuit (9.6V） |
40 | RESET | LCM RESET PIN (3.3V） |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | GND | Ground |
3 | VDD | TP Input Power voltage |
4 | SDA | TP I2C data (SDA) data input (MOSI) |
5 | SCL | TP I2C clock (SCL) clock (SCLK) |
6 | GND | Ground |
7 | INT | TP Interrupt PIN |
8 | RST | TP Reset PIN |
9-10 | GND | Ground |

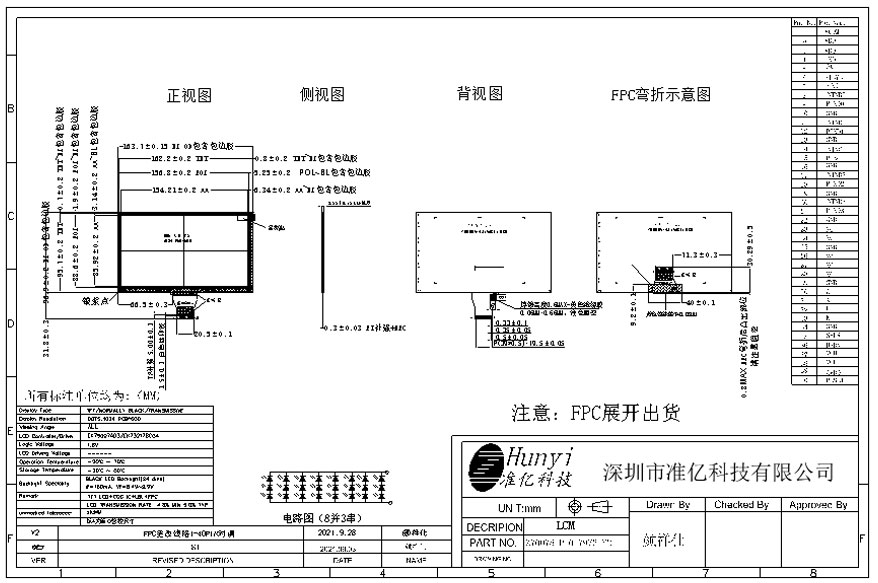

3.1 LCM
3.2 TLCM
