Tamanho: 7 polegadas
Resolução: 600*1024
Área ativa: 89,28*152,37
Interface: MIPI
Ângulo de visão: IPS
Brilho: 350 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

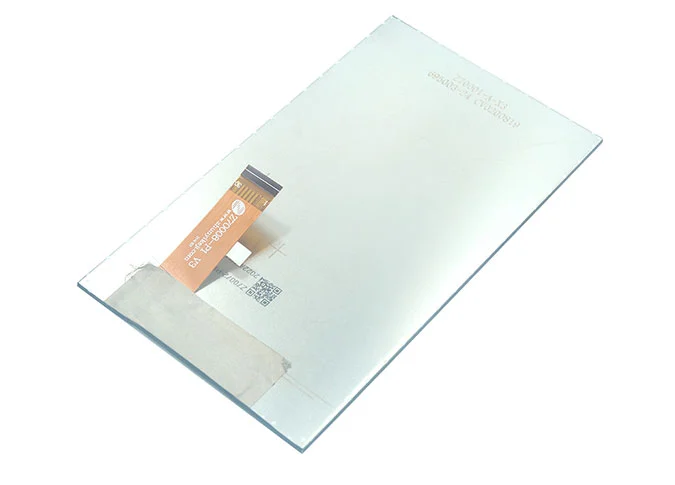

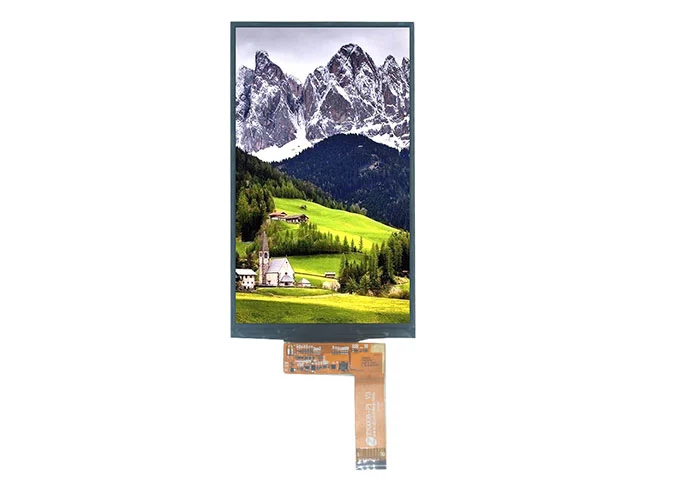

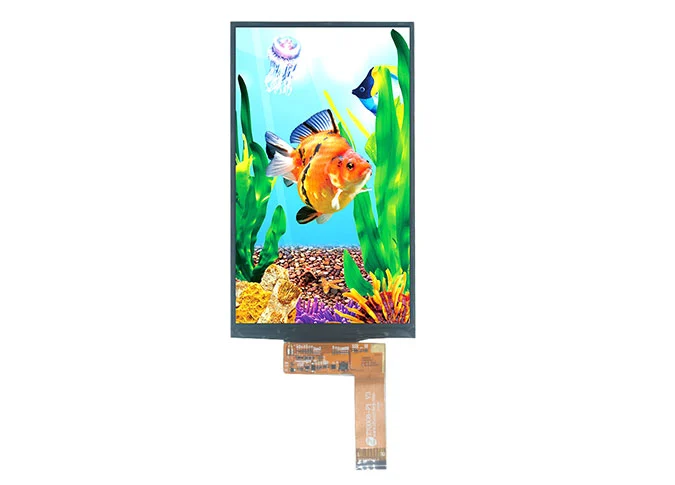

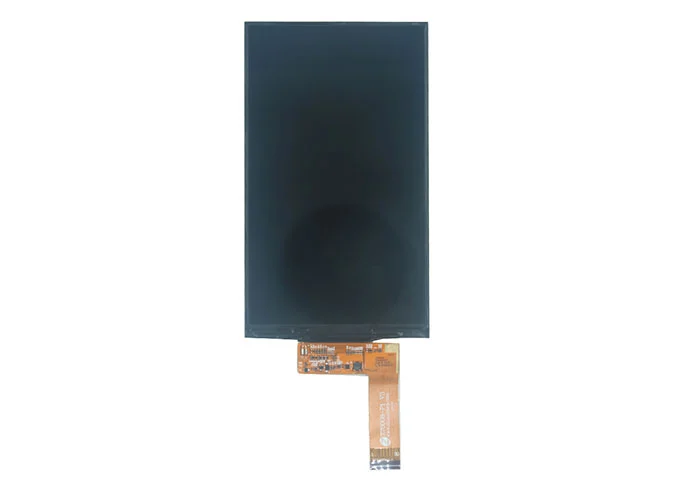

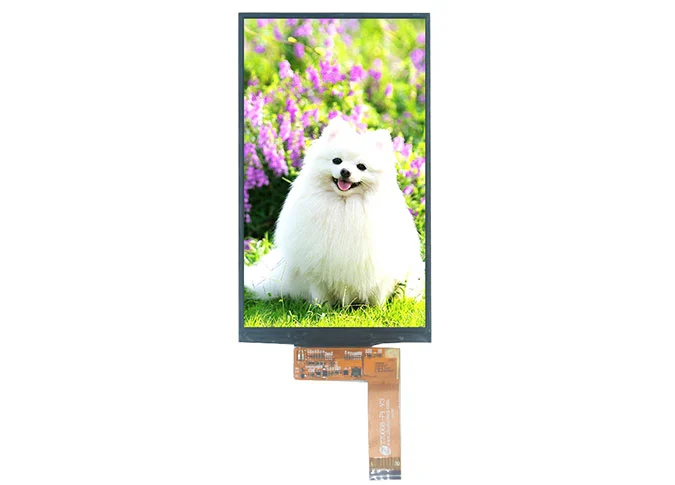

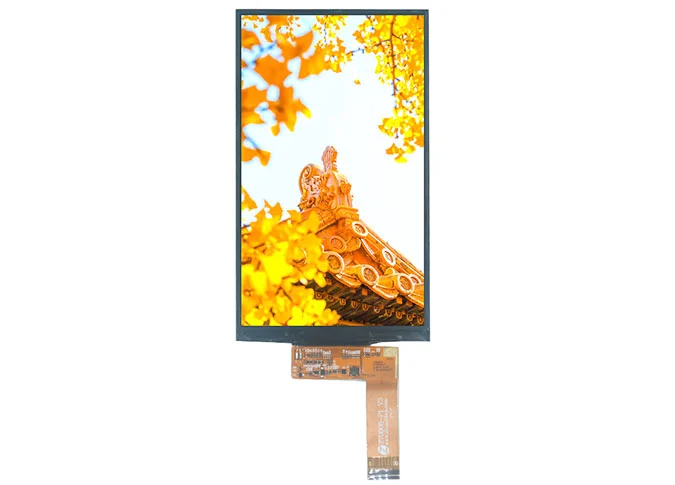

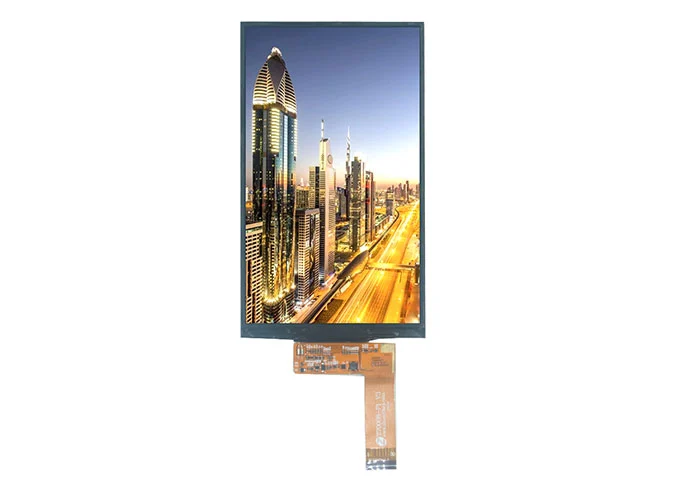

Z70072 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 600*1024. A técnica IPS (In-plane Switching) torna isso 7"Módulo quadrado TFT LCDTem um ângulo de visão mais amplo. Este display LCD é embutido OTA7290B-C driver IC. Este módulo a-Si TFT LCD vem com interface MIPI, brilho de 400cd/m².
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, brilho, cor, luz de fundo, painel de toque, etc, como umFabricante de LCD personalizado, Nós também podemos personalizar para você.
Como um dosFabricantes de módulo TFT LCD, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD de 7 polegadas é amplamente utilizada em médicos, campainha visual, venda automática, mecanismo de aprendizagem, ventilador, osciloscópio, cozinha, eletrodomésticos, scanner QRcode, casa inteligente, indústria, portátil, ao ar livre, HMI, E-bike, veículo, projetor, impressora 3D, dispositivo de áudio, robô, escala elétrica, navegação, Publicidade do elevador, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 6.95 | inch |
2 | Display Resolution | 600 (H) × RGB × 1024 (V） | pixels |
3 | Pixel Pitch | 49.6 (H) × 148.8 (V） | um |

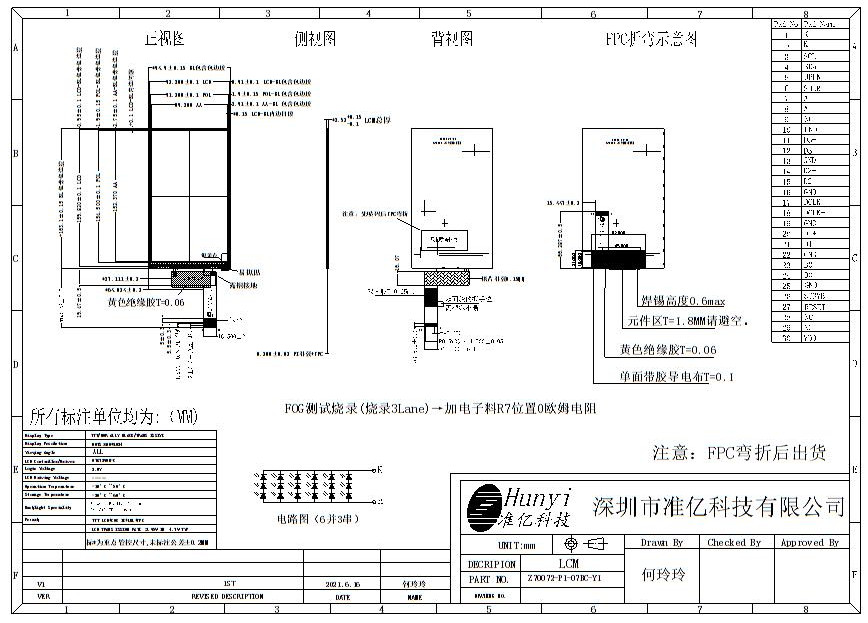

4 | LCM Outline Dimension (Without FPC） | 94.9 (W) × 163.1 (H) × 2.53 (T) | mm |
5 | LCD Outline Dimension | 93.28 (W) × 159.82 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 89.28 (W) × 152.37 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | OTA7290B-C | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.7% Min: 3.95% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | Z70008-P1 V3 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 50°C | - |
17 | Storage Temperature | -20°C~ 60°C | - |
18 | Backlight Arrangement | LED/3 Series 6 Parallel (18 lights in total) | - |
19 | Luminance | 350 | nit |
20 | Weight | 0.081 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | SCL | I2C Serial Communication Clock Input |
4 | SDA | I2C Serial Communication Data Input/Output |
5 | UPDN | Gate Up or Down scan control |
6 | SHLR | Source Right or Left sequence |
7-8 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
9 | NC | No Connection |
10 | GND | Ground |
11 | D3P | Positive MIPI differential data input |
12 | D3N | Negative MIPI differential data input |
13 | GND | Ground |
14 | D2P | Positive MIPI differential data input |
15 | D2N | Negative MIPI differential data input |
16 | GND | Ground |
17 | DCLKP | Positive MIPI differential CLOCK input |
18 | DCLKN | Negative MIPI differential CLOCK input |
19 | GND | Ground |
20 | D1P | Positive MIPI differential data input |
21 | D1N | Negative MIPI differential data input |
22 | GND | Ground |
23 | D0P | Positive MIPI differential data input |
24 | D0N | Negative MIPI differential data input |
25 | GND | Ground |
26 | STBYB | LCM Standby Mode PIN |
27 | RESET | LCM RESET PIN |
28-29 | NC | No Connection |
30 | VDD | POWER SUPPLY (2.8/3.3V） |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
