Tamanho: 7 polegadas
Resolução: 1024*600
Área ativa: 154,21*85,92mm
Interface: RGB
Ângulo de visão: IPS
Brilho: 700 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

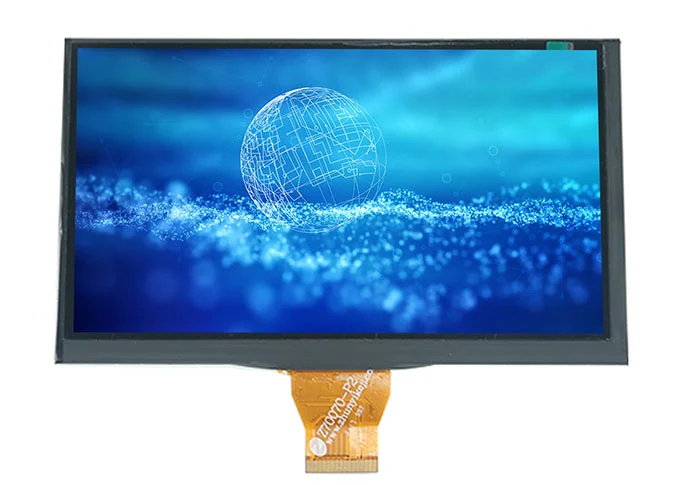

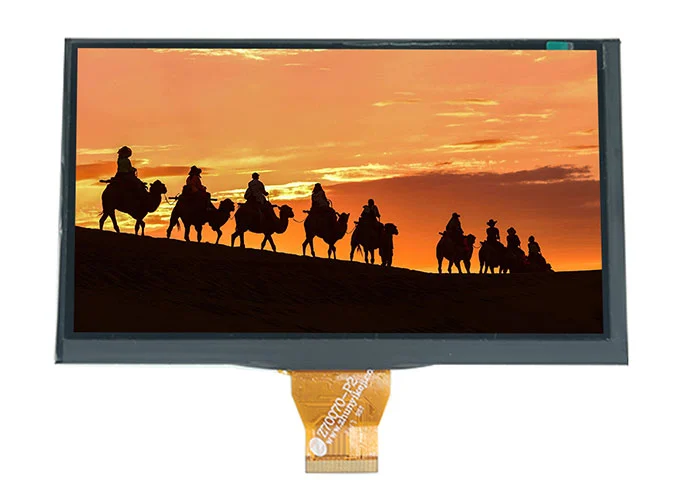

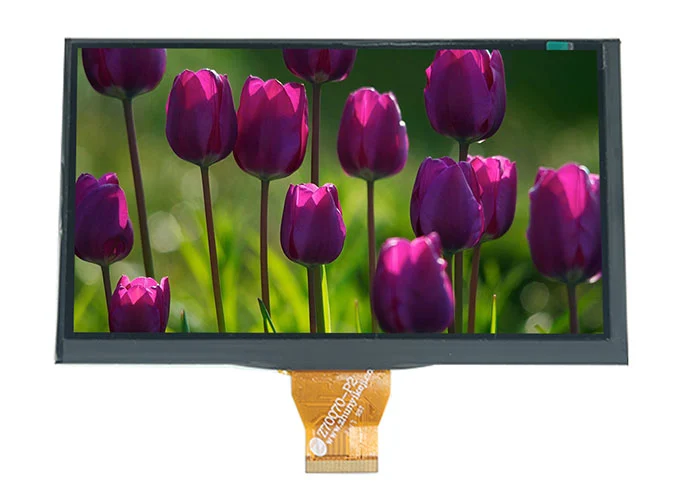

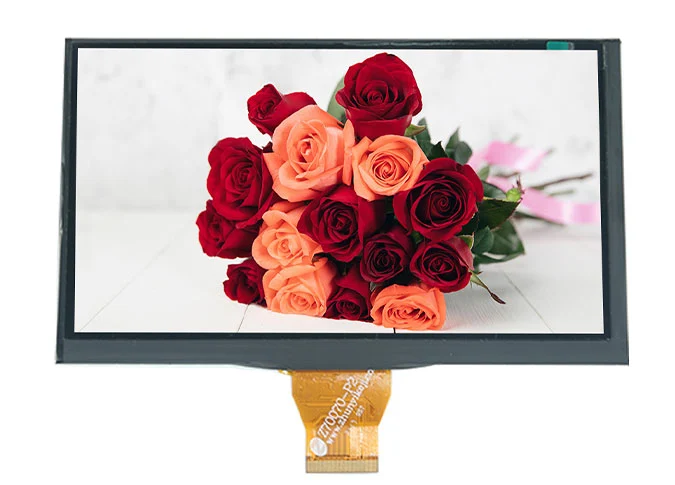

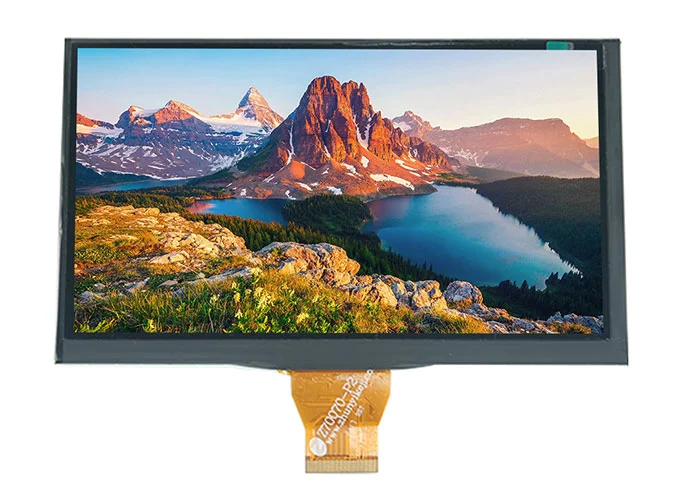

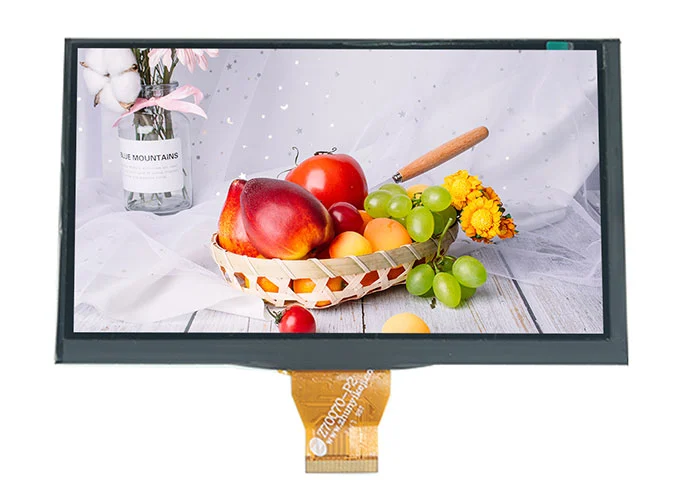

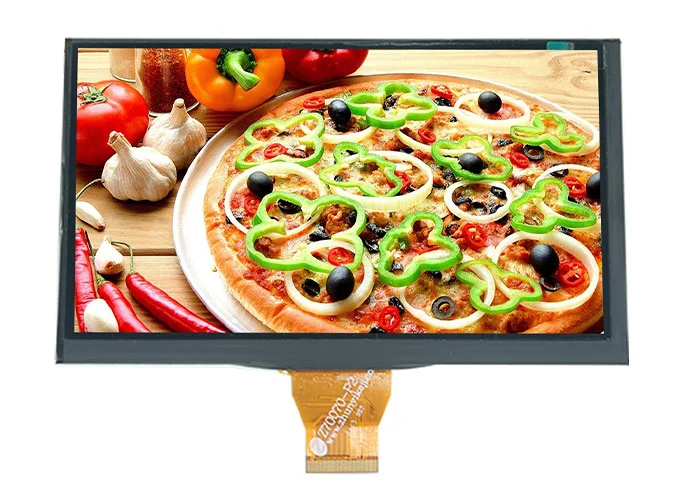

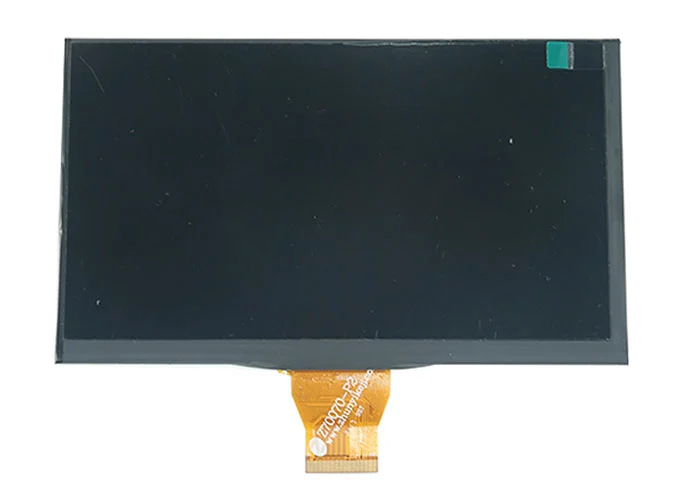

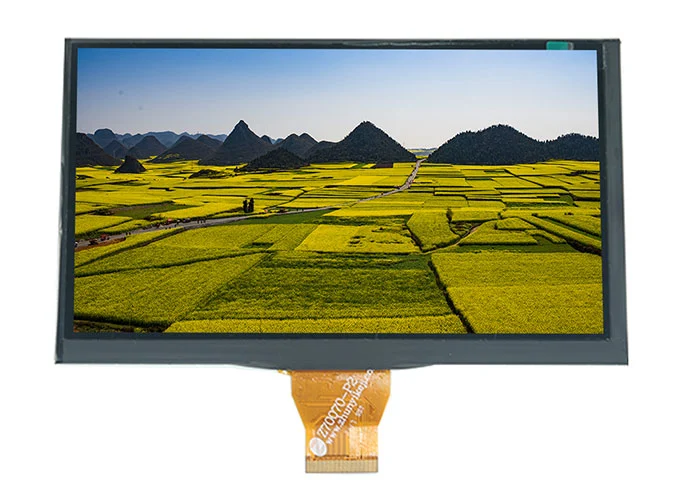

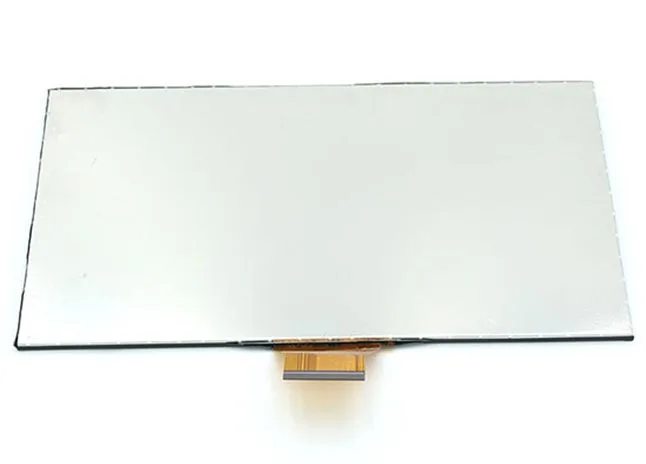

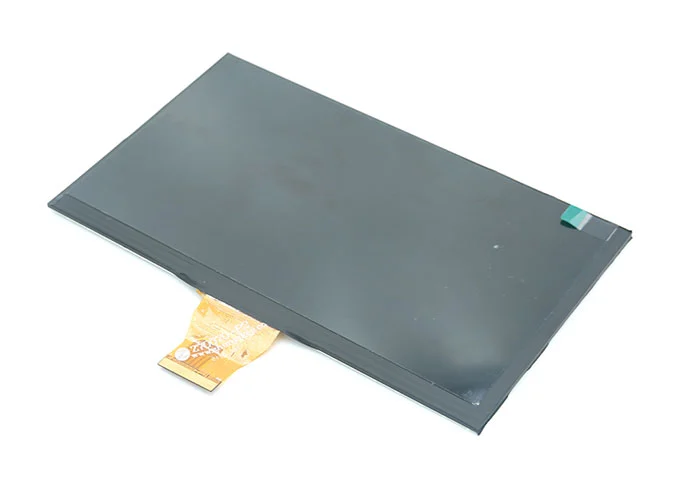

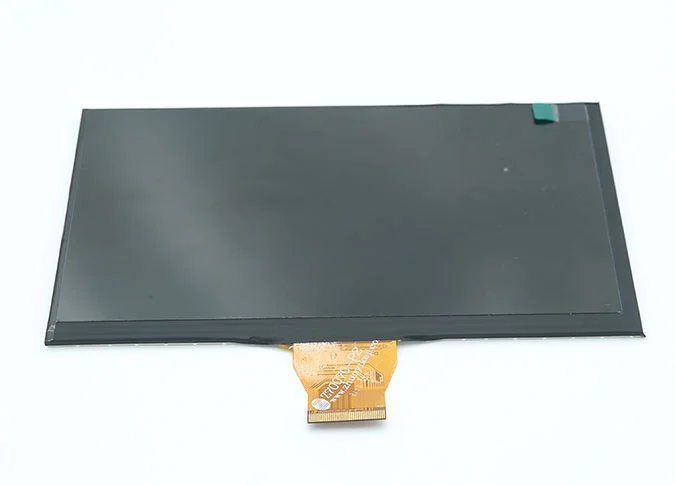

Z70069 é uma tela de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com resolução de 1024*600. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 7 "tenha um ângulo de visão mais amplo. Este display LCD é embutido EK79001HN EK73215BCGA driver IC. Este módulo a-Si TFT LCD vem com interface RGB 700cd/m² de brilho.
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, brilho, cor, luz de fundo, etc, também podemos personalizar para você.
Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD de 7 polegadas é amplamente utilizada em médicos, campainha visual, venda automática, mecanismo de aprendizagem, ventilador, osciloscópio, cozinha, eletrodomésticos, scanner QRcode, casa inteligente, indústria,LCD portátil, Ao ar livre, HMI, E-bike, veículo, projetor, impressora 3D, dispositivo de áudio, robô, escala elétrica, navegação, publicidade de elevador, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 1024 (H) × RGB × 600 (V） | pixels |
3 | Pixel Pitch | 50.2 (H) × 143.2 (V） | um |

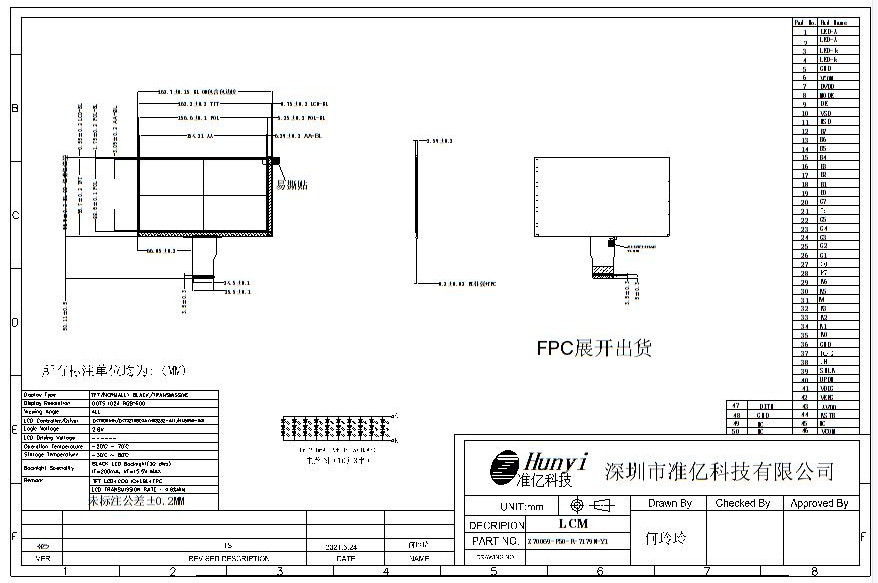

4 | LCM Outline Dimension (Without FPC） | 163.7 (W) × 96.9 (H) × 2.59 (T) | mm |
5 | LCD Outline Dimension | 162.2 (W) × 95.7 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 154.21 (W) × 85.92 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | EK79001HN+EK73215BCGA | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.0% Min: 4.8% | - |
13 | LCD Contrast Ratio | Typ.: 800 | - |
14 | FPC Version | Z70042-HB2509-R V1 | - |
15 | Interface | RGB | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/3 Series 10 Parallel (30 lights in total) | - |
19 | Luminance | 710 | nit |
20 | Weight | 0.088 | kg |
| 8 | MODE | DE / HV mode select mode PIN |
| 9 | DE | Data Enable |
| 10 | VSD | Vertical synchronize Signal |
| 11 | HSD | Horizontal synchronize Signal |
| 12-19 | B7-B0 | DATA BUS |
| 20-27 | G7-G0 | DATA BUS |
| 28-35 | R7-R0 | DATA BUS |
| 36 | GND | Ground |
| 37 | DCLK | Pixel clock signal in RGB I/F |
| 38 | GND | Ground |
| 39 | SHLR | Source right or left sequence control PIN |
| 40 | UPDN | Gate up or down scan control PIN |
| 41 | VDDE | TFT Gate ON Voltage |
| 42 | VEEG | TFT Gate OFF Voltage |
| 43 | AVDD | Power For Analog Circuit |
| 44 | RSTB | LCM RESET PIN |
| 45 | NC | No Connection |
| 46 | VCOM | Common Voltage |
| 17 | DITH | Dithering function enable control PIN |
| 48 | GND | Ground |
| 49-50 | NC | No Connection |
| RESET voltage should be consistent with VDDI voltage, otherwise it maybe black screen fault when power on. | ||
