Tamanho: 7 polegadas
Resolução: 1024*600
Área ativa: 154,21*85,92mm
Interface: RGB
Ângulo de visão: IPS
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

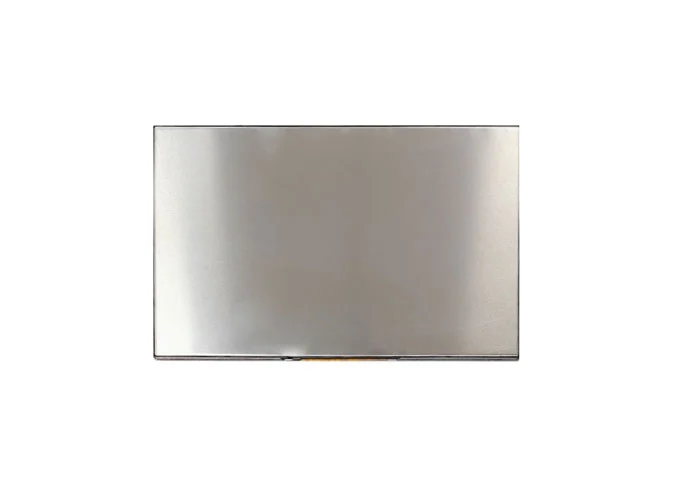

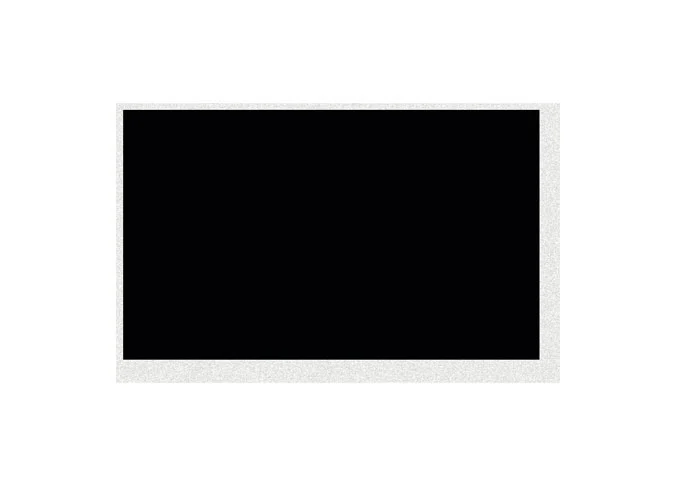

Z70048 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 1024*600. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 7 "tenha um ângulo de visão mais amplo. Este display LCD é embutido EK79001H driver IC. Este módulo a-Si TFT LCD vem com interface RGB.
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, brilho, cor, luz de fundo, etc, nós podemos fornecerChina módulo de exibição TFT LCDPara você.
Como umChina módulo LCD fabricante, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
O horizontal 7 polegadasChina tela de toque TFTÉ amplamente utilizado em médicos, campainha visual, venda automática, maquina de aprendizagem, ventilador, osciloscópio, cozinha, eletrodomésticos, scanner QRcode, casa inteligente, indústria, portátil, ao ar livre, HMI, E-bike, veículo, projetor, impressora 3D, dispositivo de áudio, robô, escala elétrica, navegação, publicidade de elevador, etc.
Item | Main Display | Unit |
Number of Pixels | 1024 * RGB * 600 | Pixel |

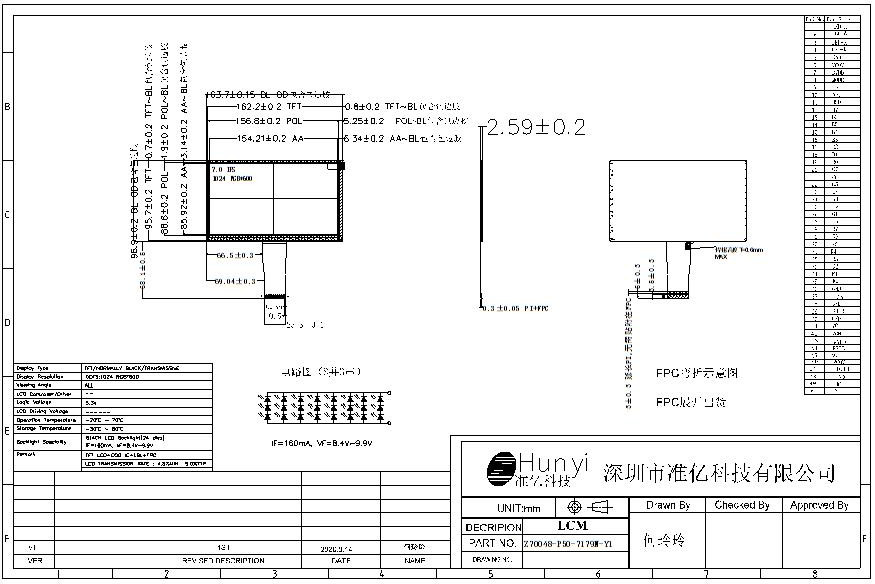

LCM Outline Dimension | 163.70 (W) * 96.9 (H) * 2.59 (T) | mm |
LCD Outline Dimension | 162.20 (W) * 95.70 (H) * 1.0 (T） | mm |
Active Area | 154.21 (W) * 85.92 (H) | mm |
Pixel Pitch | 0.0502 (W) * 0.1432 (H) | mm |
Display Mode | Normally Black | |
Pixel Arrangement | RGB vertical stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 5.0%; Min: 4.8% | |
LCD Contrast Ratio | Typ: 800 | |
FPC Version | Z70048-P50 V1 | |
Interface | RGB | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight Arrangement | LED / 3series 8 parallel | |
Luminance | - | |
Weight | - |
Pin NO. | PIN DEF. | FUNCTION DESC. |
1 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
2 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
3 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
4 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
5 | GND | Ground |
6 | VCOM | Common Voltage |
7 | VDD | Power for Digital Circuit (3.3V) |
8 | MODE | DE / HV mode select for LVDS mode. |
9 | DE | Data Enable |
10 | VS | Vertical synchronize Signal |
11 | HS | Horizontal synchronize Signal |
12-19 | B7-B0 | Data bus |
20-27 | G7-G0 | Data bus |
28-35 | R7-R0 | Data bus |
36 | GND | Ground |
37 | DCLK | Pixel Clock |
38 | GND | Ground |
39 | SHLR | Source Right or Left sequence |
40 | UPDN | Gate Up or Down scan control |
41 | VGL | Gate OFF Voltage (-6V) |
42 | VGH | Gate ON Voltage (18V) |
43 | AVDD | Power for Analog Circuit (9.6V) |
44 | RESET | Global reset pin (3.3V) |
45 | NC | NC |
46 | VCOM | Common Voltage |
47 | DITHB | Dithering Function |
48 | GND | Ground |
49 | NC | NC |
50 | NC | NC |
