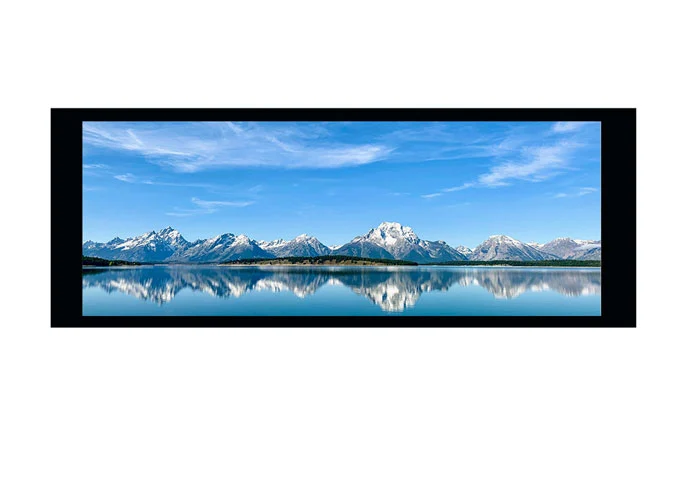

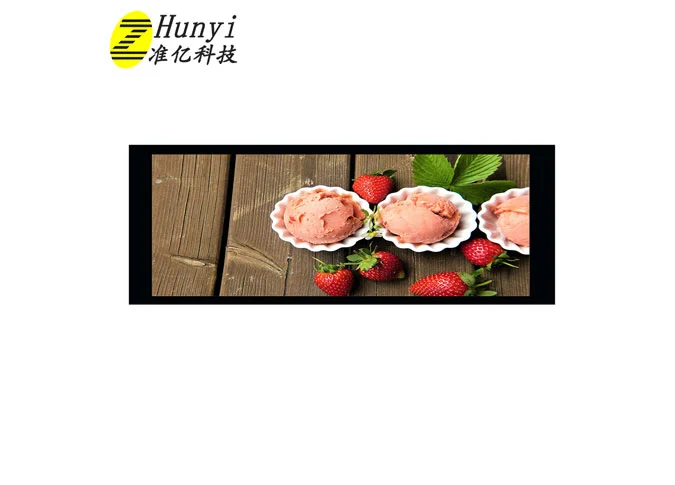

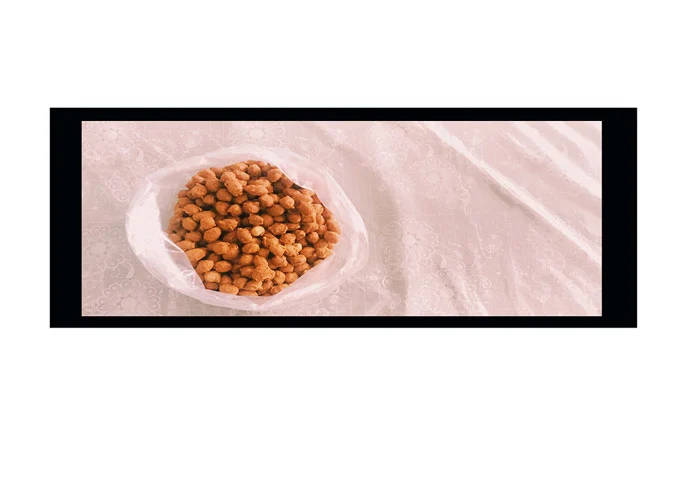

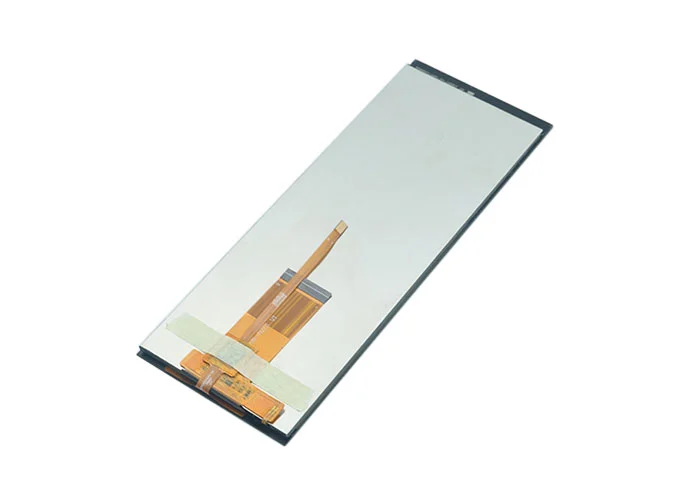

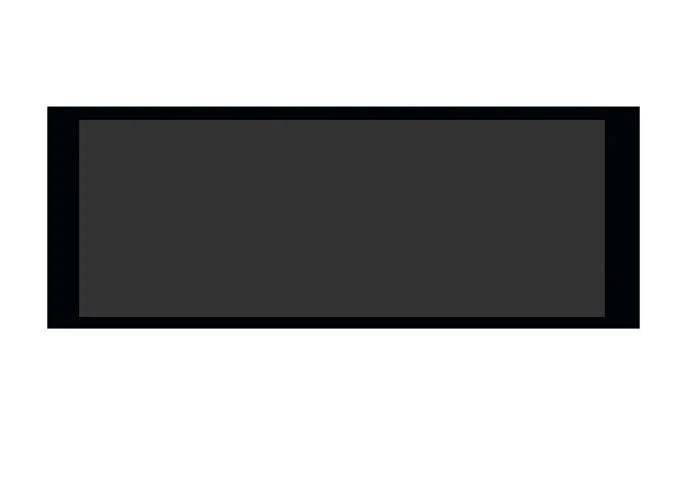

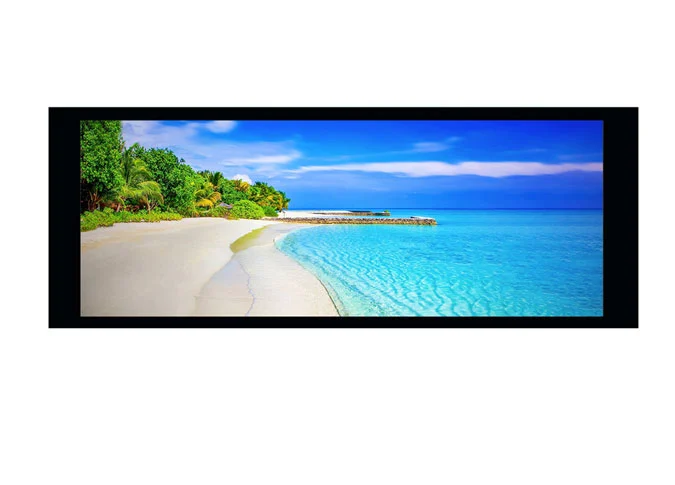

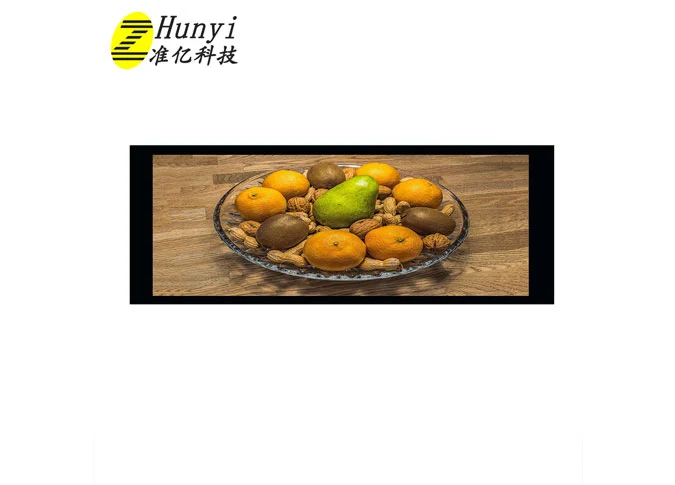

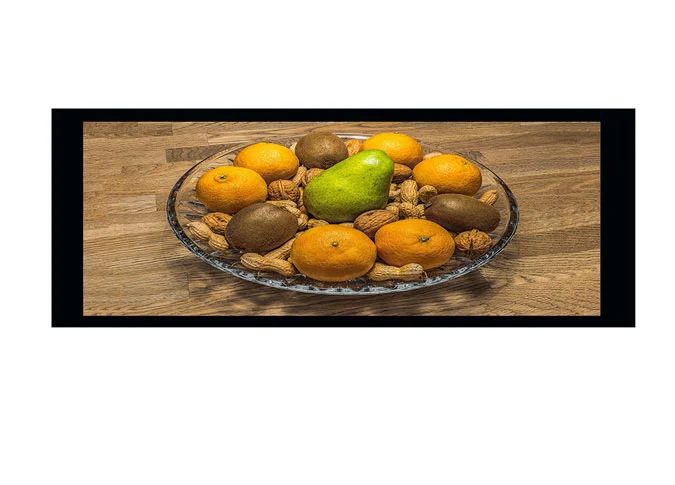

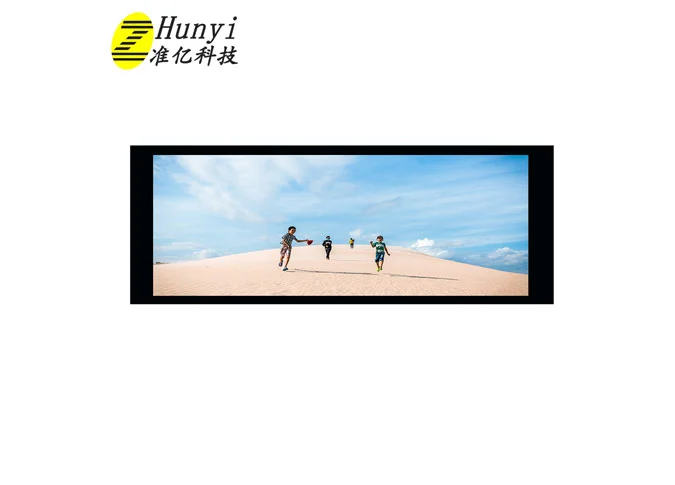

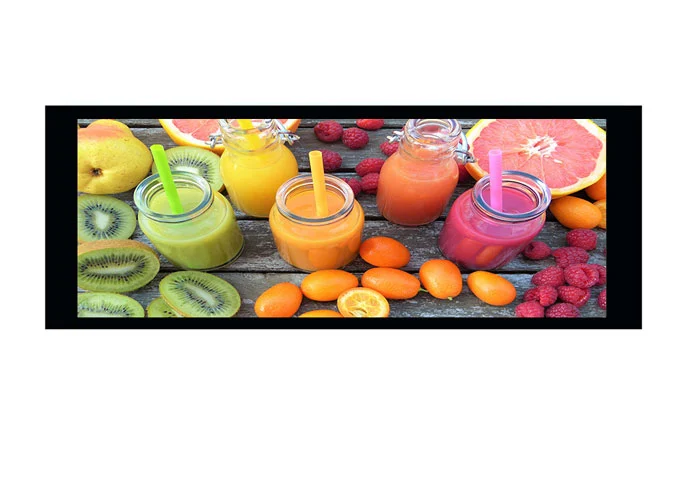

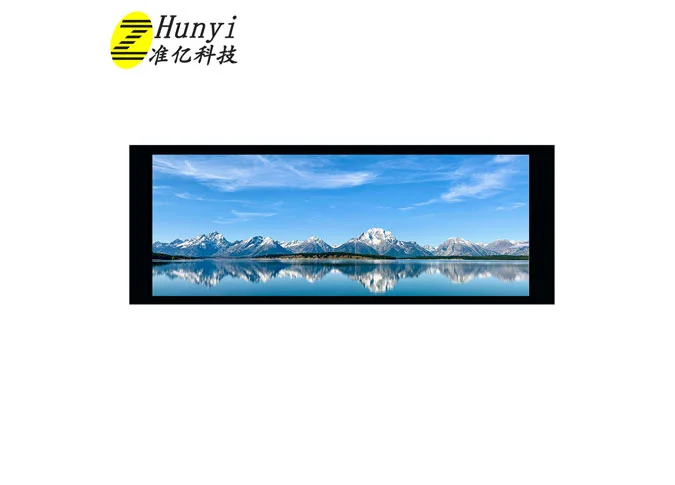

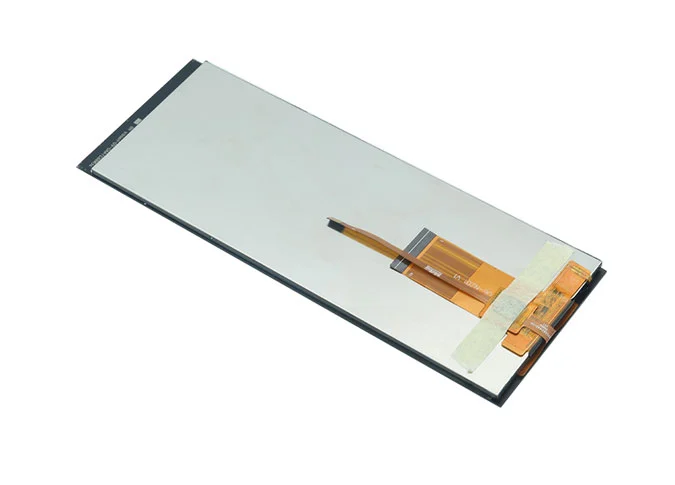

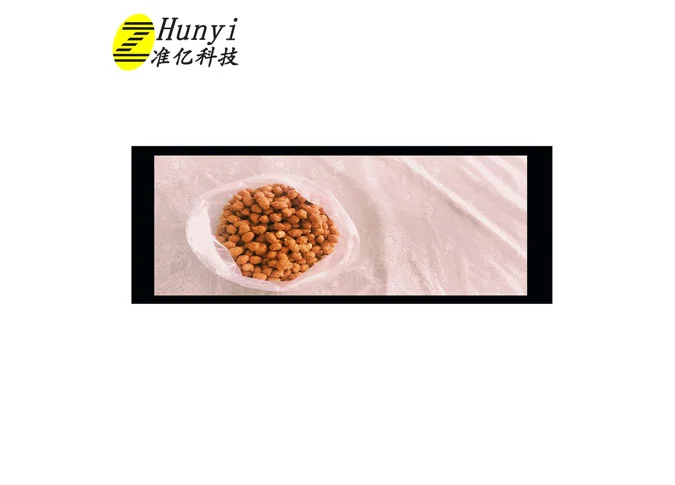

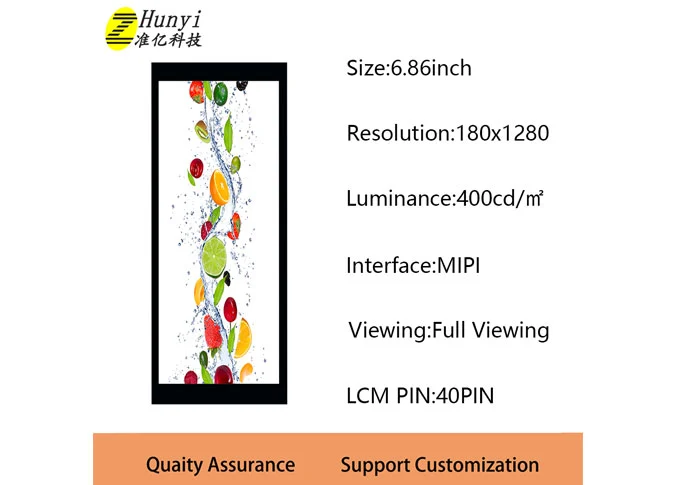

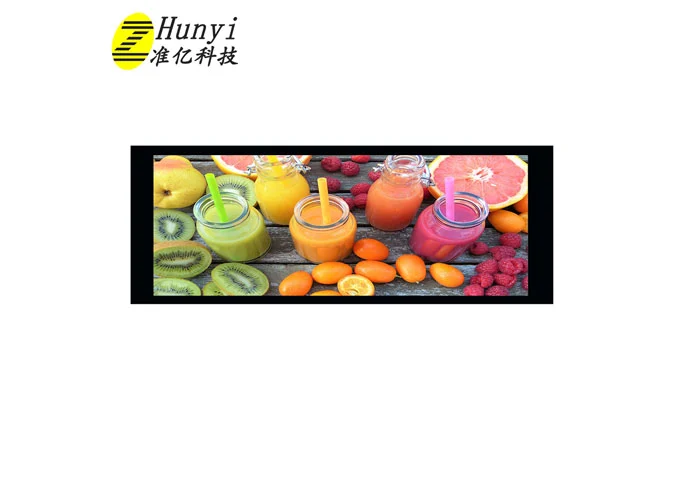

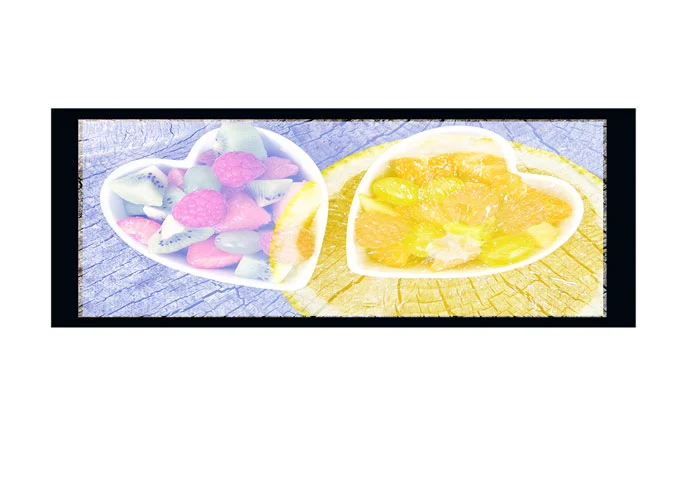

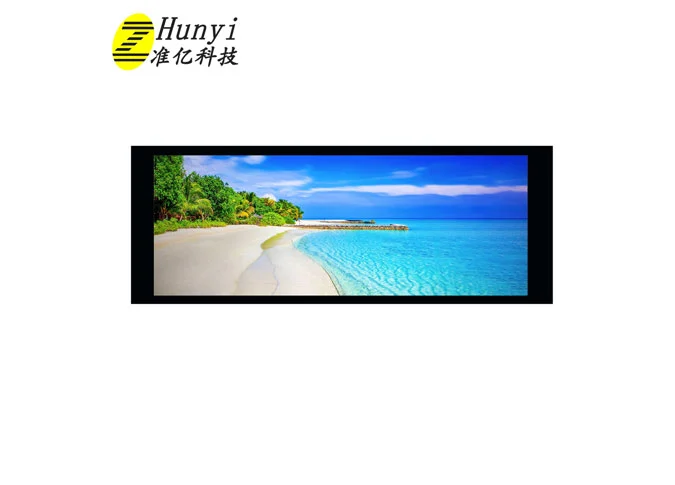

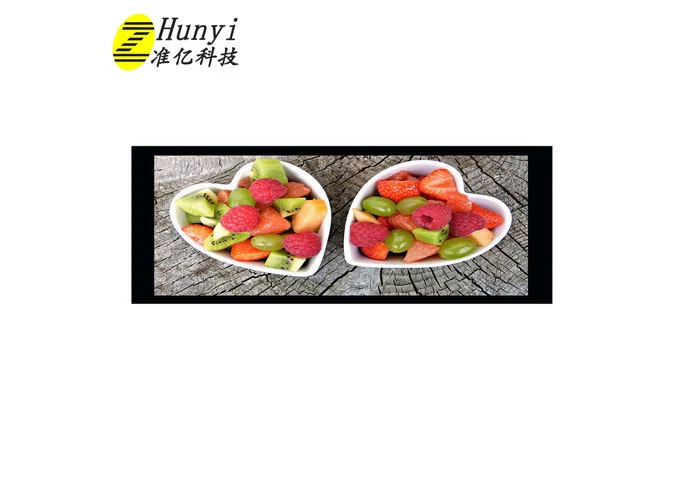

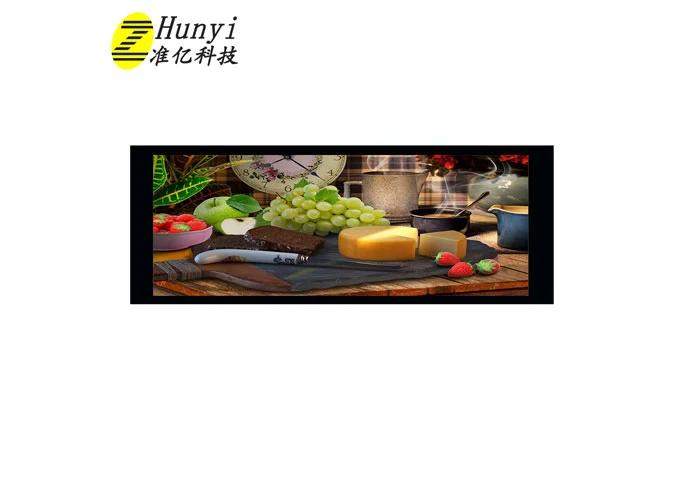

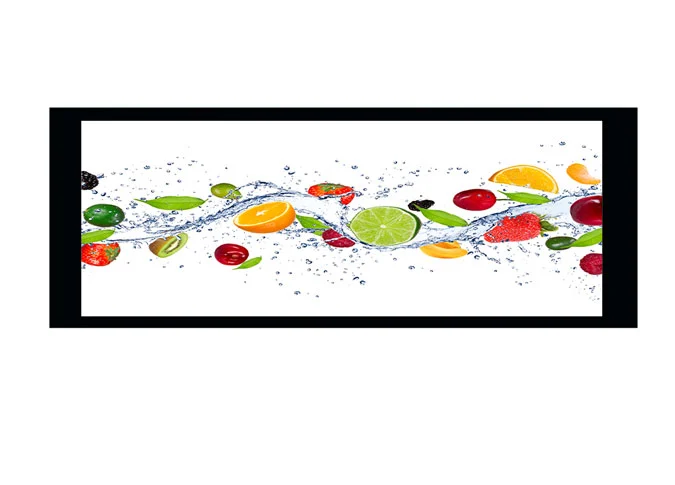

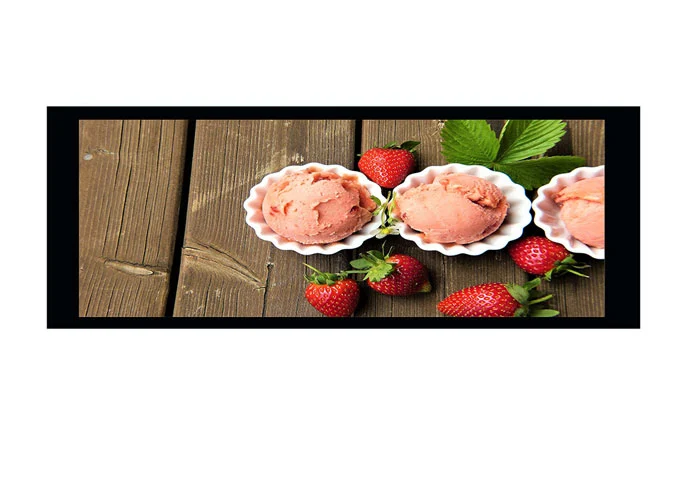

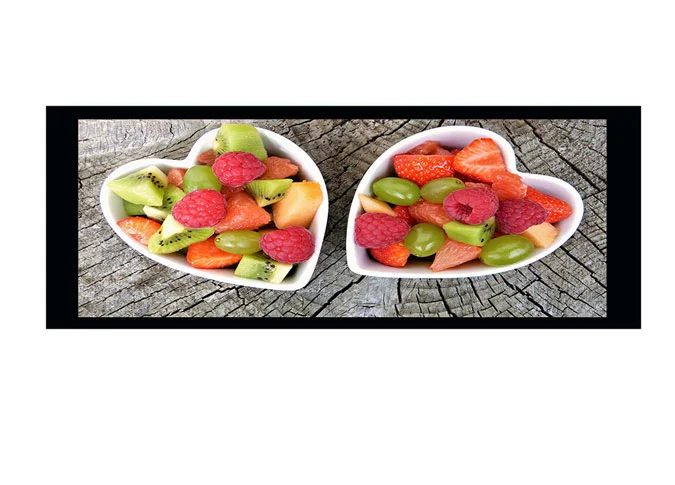

Z686006 Barra de tela LCD de 6,86 polegadas 480*1280 TFT Interface de Stype MIPI

  • Tamanho: 6,86 polegadas

  • Resolução: 480*1280

  • Área ativa: 60.22*160.59mm

  • Interface: MIPI

  • Ângulo de visão: IPS

  • Brilho: 500 cd/m²

  • Painel de toque: Suporte CTP/RTP

  • Tipo de Fornecimento: Fábrica/Fabricante

  • Certificação: ISO9001, IATF16949, ROHS, REACH

Solicite uma cotação
lcd square
lcd square
square lcd
square lcd display
square lcd panel
square lcd screen
square tft display
square tft
bar type lcd display
bar type lcd
bar type display
square lcd screens
square lcd module
square screen
bar type tft
tft bar
bar lcd panel
bar tft
bar type tft lcd
stretched bar lcd display
6 86 inch bar display
6 86 inch bar lcd
6 86 inch tft lcd bar
6 86 inch bar screen
6 86 inch tft lcd screen
6 86 inch tft screen

Visão geral da barra de tela LCD TFT Z686006 de 6,86 polegadas 480*1280 Interface de MIPI Stype

1

Z686006 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 480*1280. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 6,86 "tenha um ângulo de visão mais amplo. EsteTipo de barra TFT LCDÉ o driver IC do HICNL9707 embutido. Este módulo a-Si TFT LCD vem com interface MIPI, brilho de 500cd/m².

2

Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, brilho, cor, luz de fundo etc, nós também fornecemosMódulos LCD personalizados...

3

NossoChina fábrica de tela LCDRealizar o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display lcd passou ROHS, Certificação REACH.

4

A tela LCD de 6,86 polegadas é amplamente utilizada em médicos, campainha visual, jogador de jogos, eletrodomésticos, scanner QRcode, casa inteligente, indústria, portátil, ao ar livre, HMI, E-bike, veículo, projetor, impressora 3D, dispositivo de áudio, robô etc.

Specifications of Z686006 6.86 Inch 480*1280 TFT LCD Screen Bar Stype MIPI Interface


No.

Item

Specification

Unit

1

Display Size (Diagonal)

6.86

inch

2

Display Resolution

480 (H) × RGB × 1280 (V)

pixels

3

Pixel Pitch

41.8 (H) × 125.4 (V）

um

4

LCM Outline Dimension

(Without FPC）

171.79 (W) × 65.72 (H) × 2.6 (T)

mm

5

LCD Outline Dimension

169.01 (W) × 63.39 (H) × 0.8 (T)

mm

6

TLCM Outline Dimension

(Without FPC）

-

mm

7

LCD Active Area

160.51 (W) × 60.19 (H)

mm

8

View Direction (Gray Inversion)

FULL VIEW

-

9

Driver IC

ICNL9707

-

10

Pixel Arrangement

RGB-Stripe

-

11

Display Mode

Normal Black

-

12

Pixel driving Element

a-Si TFT

-

13

LCD Transmittance

Typ.: 4.4% Min: 3.74%

-

14

LCD Contrast Ratio

Typ.: 1500 Min: 1000

-

15

FPC Version

Z686006-NZ01-I977-Y1

-

16

Interface

MIPI

-

17

Operating Temperature

-20°C~ 70°C

-

18

Storage Temperature

-30°C~ 80°C

-

19

Backlight Arrangement

LED/4 Series 4 Parallel (16 lights in total)

-

20

Luminance

400

nit

21

Weight

0.105

kg


Interface Definition Description of Z686006 6.86 Inch 480*1280 TFT LCD Screen Bar Stype MIPI Interface


PIN NO.

PIN DEF.

FUNCTION DESC.

1-2

VCC

POWER SUPPLY (3.3V）

3

IOVCC

I/O POWER SUPPLY (1.8V）

4

GND

Ground

5

RESET

LCM RESET PIN

6

IOVCC

I/O POWER SUPPLY (1.8V）

7

NC

No Connection

8

ID2

LCM ID PIN

9

ID1

LCM ID PIN

10-15

NC

No Connection

16

GND

Ground

17

D3N

Negative MIPI differential data input

18

D3P

Positive MIPI differential data input

19

GND

Ground

20

D2N

Negative MIPI differential data input

21

D2P

Positive MIPI differential data input

22

GND

Ground

23

CLKN

Negative MIPI differential CLOCK input

24

CLKP

Positive MIPI differential CLOCK input

25

GND

Ground

26

D1N

Negative MIPI differential data input

27

D1P

Positive MIPI differential data input

28

GND

Ground

29

D0N

Negative MIPI differential data input

30

D0P

Positive MIPI differential data input

31-32

GND

Ground

33-36

LEDK

POWER SUPPLY- FOR BACKLIGHT CATHODE

37

NC

No Connection

38-40

LEDA

POWER SUPPLY- FOR BACKLIGHT ANODE

RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on.
