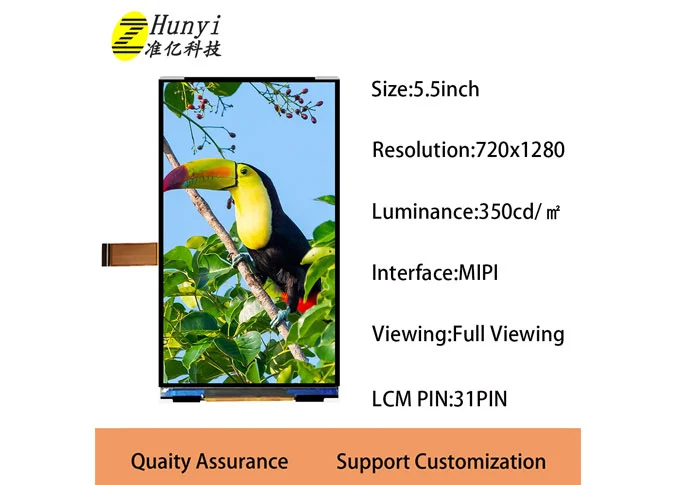

Tamanho: 5.5 polegadas
Resolução: 720*1280
Área ativa: 68,04*120,96mm
Interface: MIPI
Ângulo de visão: IPS
Brilho: 350 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

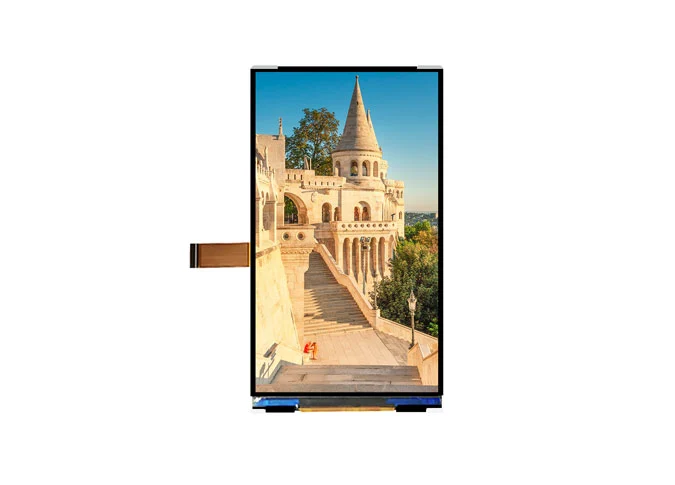

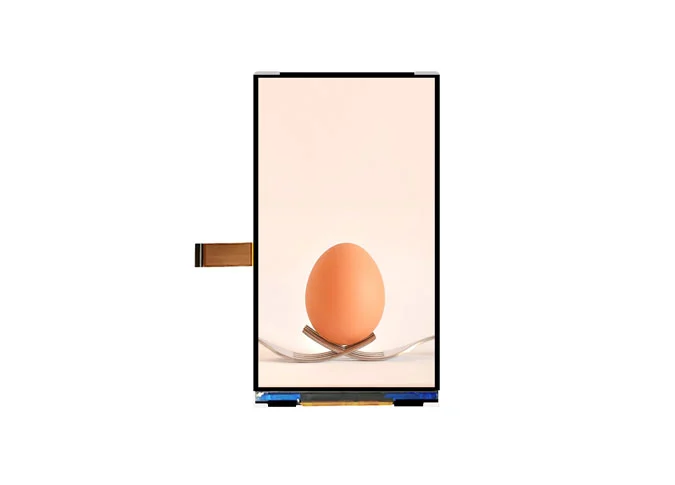

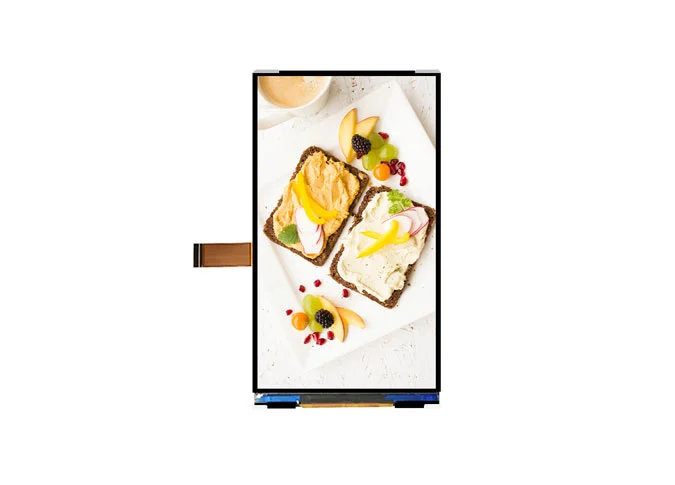

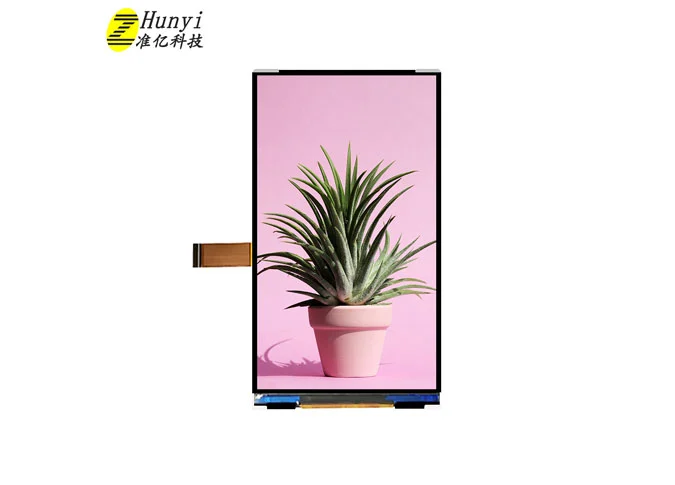

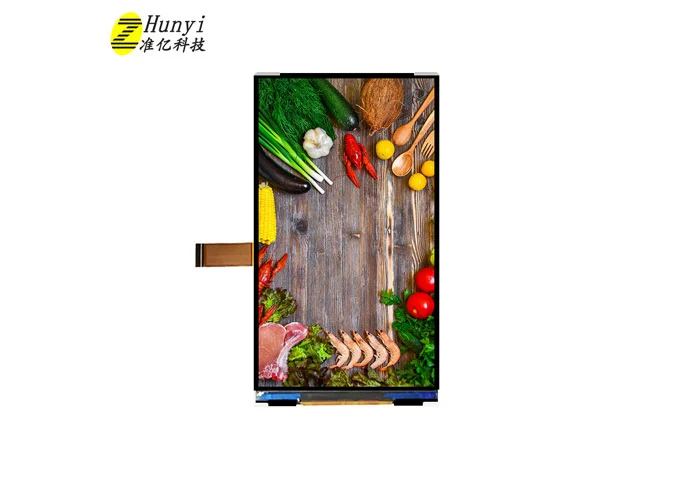

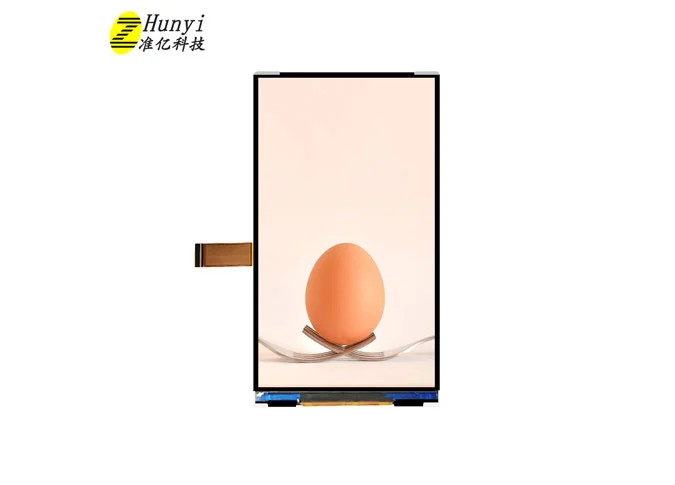

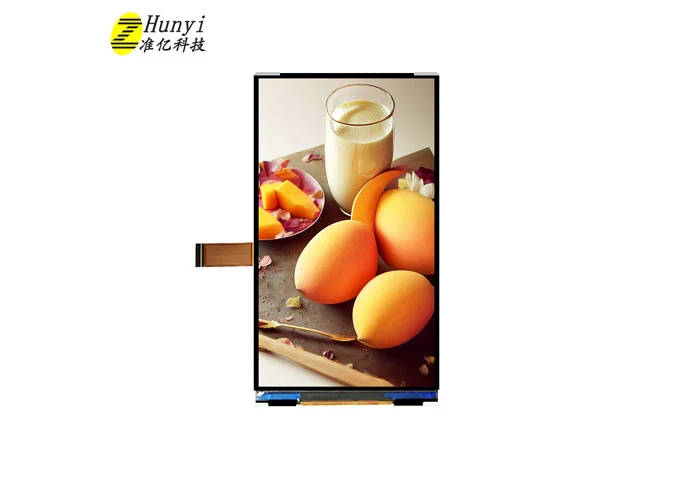

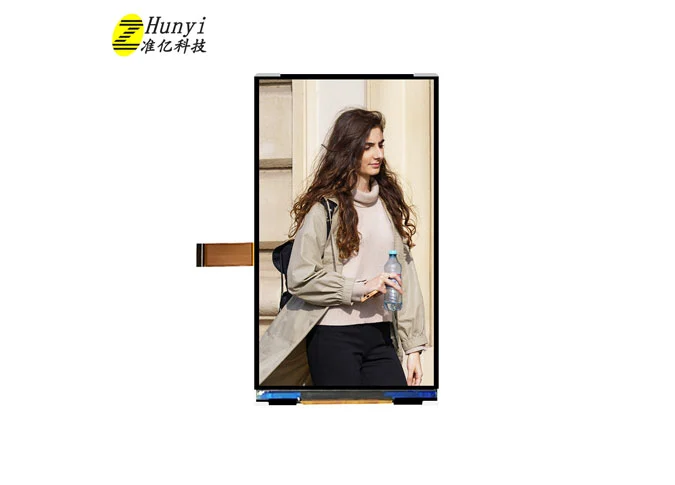

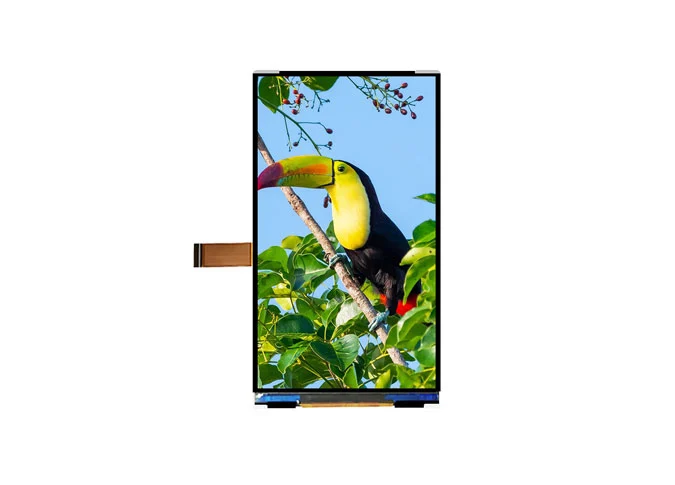

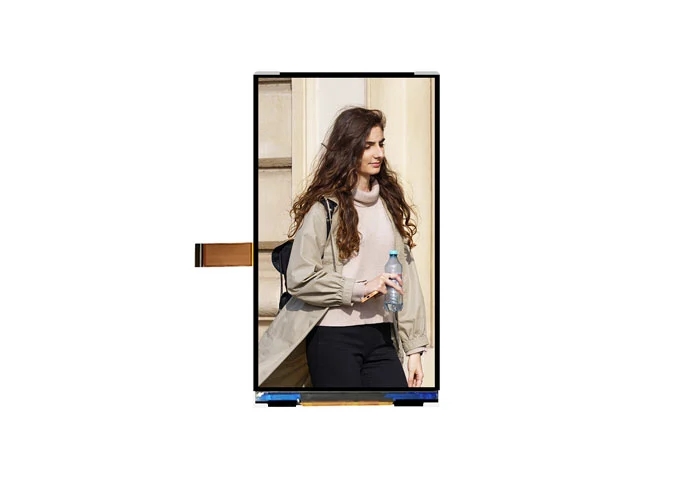

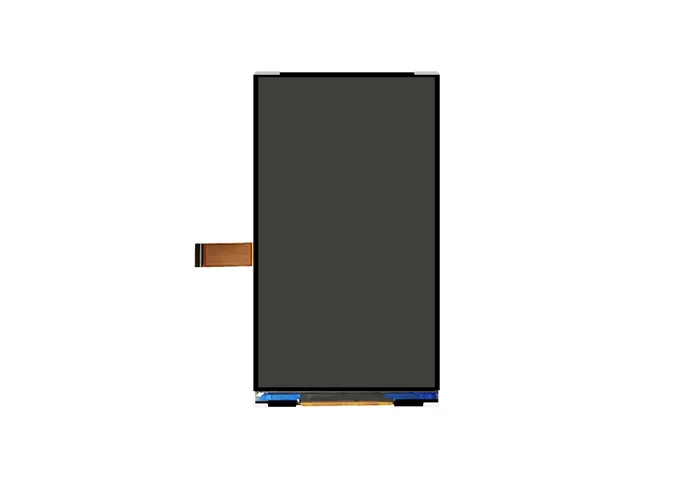

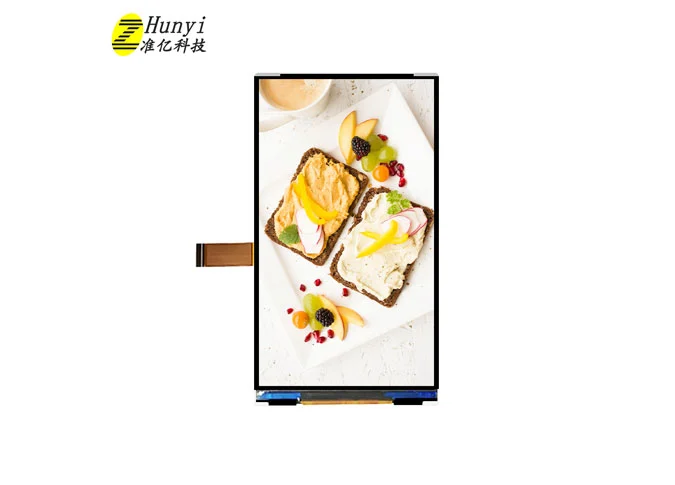

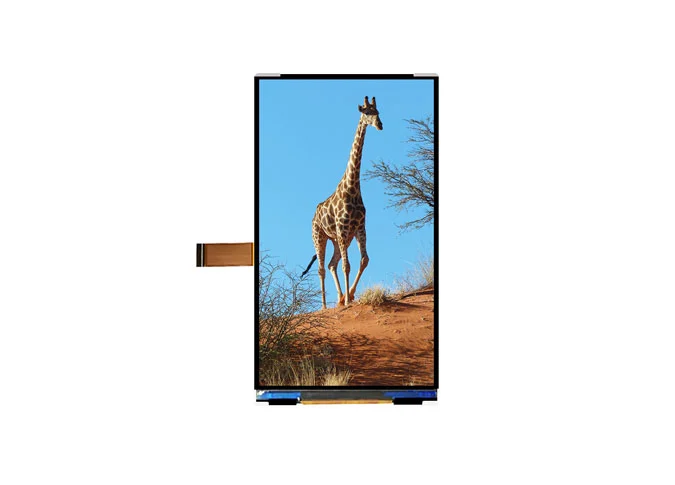

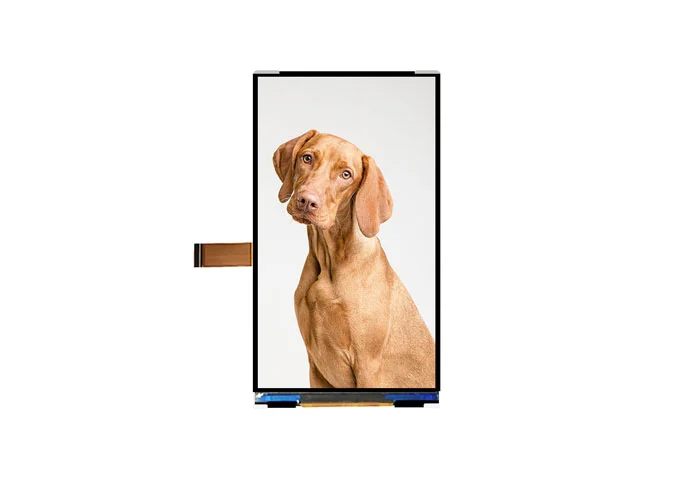

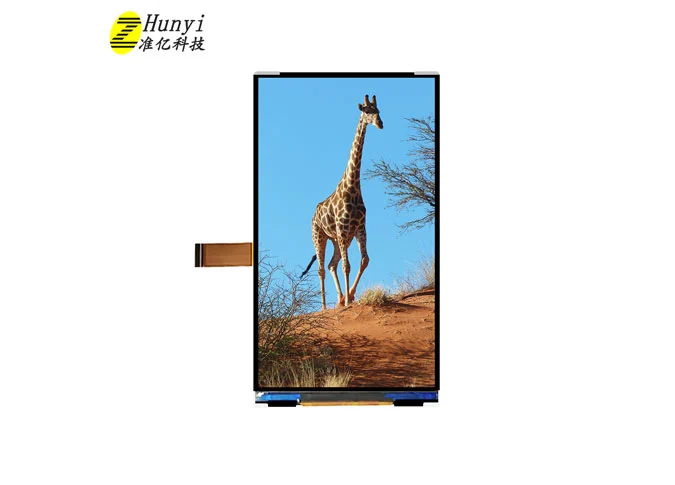

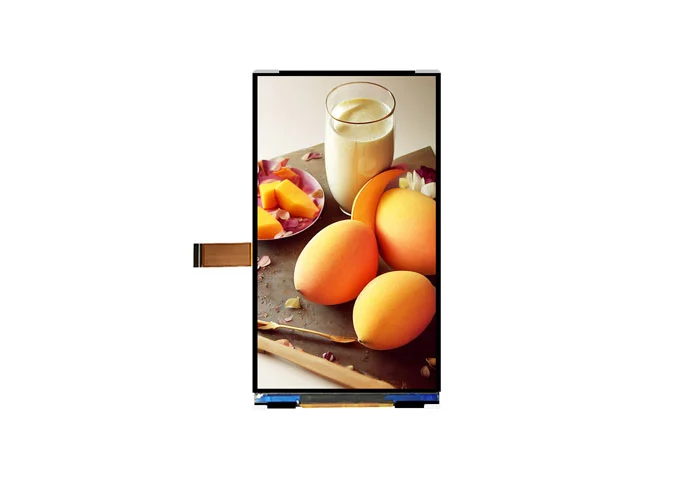

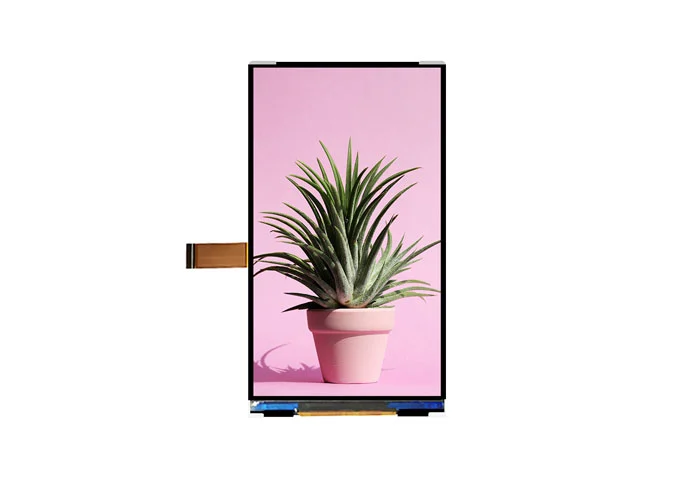

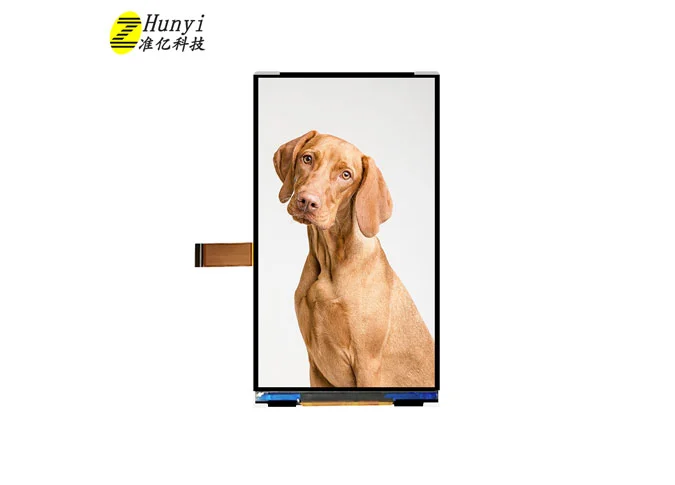

Z55290 é uma tela de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com resolução de 720*1280. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 5,5 "tenha um ângulo de visão mais amplo. EsteVisor LCD na ChinaÉ driver de JD9365DA-H3 embutido IC. Este módulo a-Si TFT LCD vem com interface MIPI, brilho de 350cd/m².
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo etc, nós podemos fornecerChina módulo de exibição TFT LCDPara você.
Nossa fábrica realiza o sistema padrão de qualidade ISO 9001:2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A alta resolução de 5,5 polegadasChina tela de toque TFTÉ amplamente utilizado em médicos, campainha visual, carteira E, POS, jogador de jogos, aparelho doméstico, scanner QRcode, casa inteligente, indústria, portátil, ao ar livre, HMI, E-bike, veículo, projetor, impressora 3D, dispositivo de áudio, robô, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 5.5inch | - |
2 | Display Resolution | 720 × RGB × 1280 | pixels |
3 | Pixel Pitch | 31.5 (H) × 94.5 (V） | um |

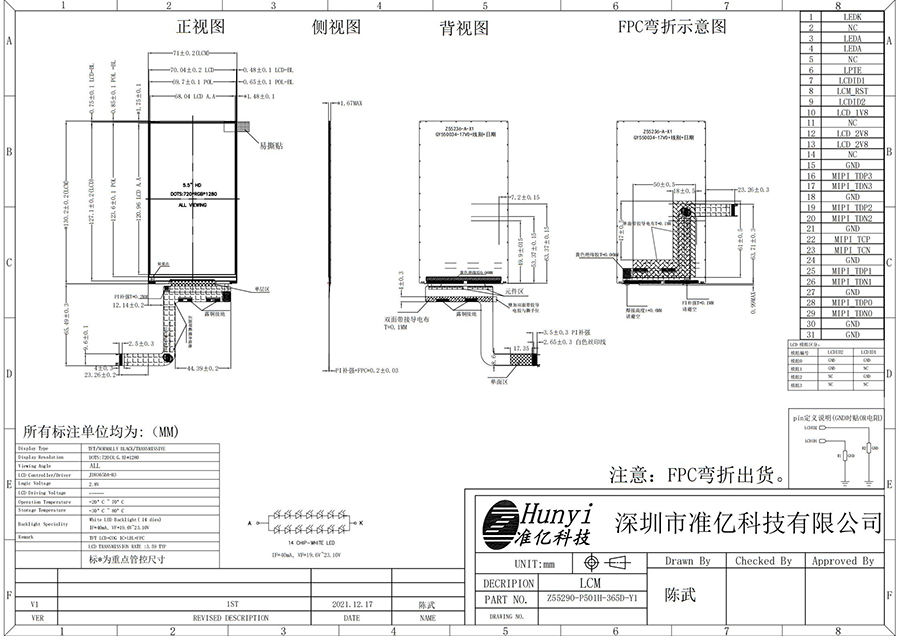

4 | LCM Outline Dimension (Without FPC） | 80 (W) ×143 (H) × 1.67 (T) | mm |
5 | LCD Outline Dimension | 70.04 (W) × 127.1 (H) × 0.4 (T) | mm |

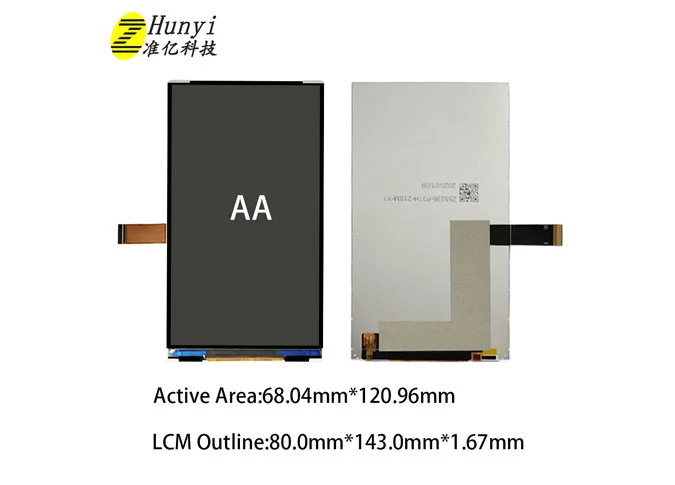

6 | LCD Active Area | 68.04 (W) × 120.96 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9365DA-H3 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.47% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 600 | - |
14 | FPC Version | Z55290-P501H V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/7 Series 2 Parallel (14 lights in total) | - |
19 | Luminance | 350 | nit |
20 | Weight | 0.031 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | NC | NC |
3-4 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
5 | NC | NC |
6 | TE | Serves TE pin on MPU interface |
7 | ID1 | LCD module's manufacture ID. |
8 | RESET | POWER SUPPLY- FOR BACKLIGHT CATHODE |
9 | ID2 | LCD module's manufacture ID. |
10 | IOVCC | POWER SUPPLY（1.8V) |
11 | NC | NC |
12-13 | VDD | POWER SUPPLY（2.8V) |
14 | NC | NC |
15 | GND | Ground |
16 | D3P | MIPI-DSI Data differential signal input pins. (Data lane 3) |
17 | D3N | MIPI-DSI Data differential signal input pins. (Data lane 3) |
18 | GND | Ground |
19 | D2P | MIPI-DSI Data differential signal input pins. (Data lane 2) |
20 | D2N | MIPI-DSI Data differential signal input pins. (Data lane 2) |
21 | GND | Ground |
22 | DCLKP | MIPI-DSI CLOCK differential signal input pin |
23 | DCLKN | MIPI-DSI CLOCK differential signal input pin |
24 | GND | Ground |
25 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
26 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
27 | GND | Ground |
28 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
29 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
30-31 | GND | Ground |
