Tamanho: 5.5 polegadas
Resolução: 720*1280
Interface LCD: MIPI
Interface de toque: IIC
Painel de toque: Capacitivo
Motorista IC: NT35521SH
Controlador de toque: GSL3670
Ângulo de visão: IPS
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

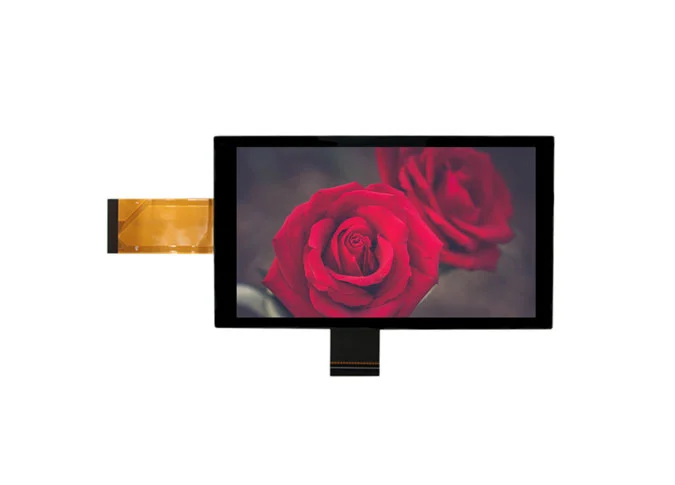

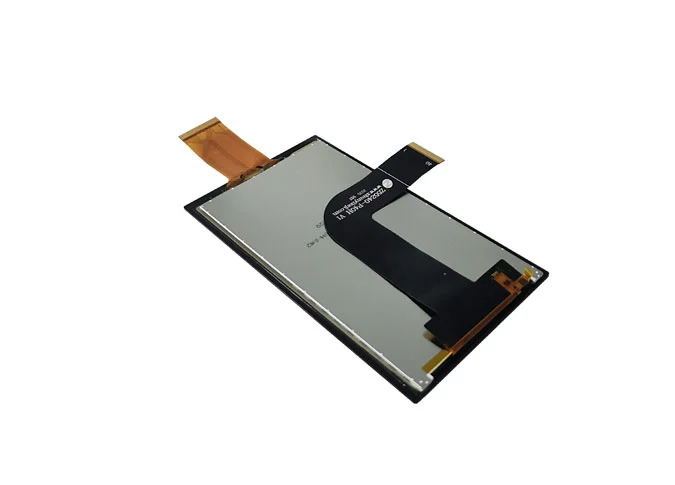

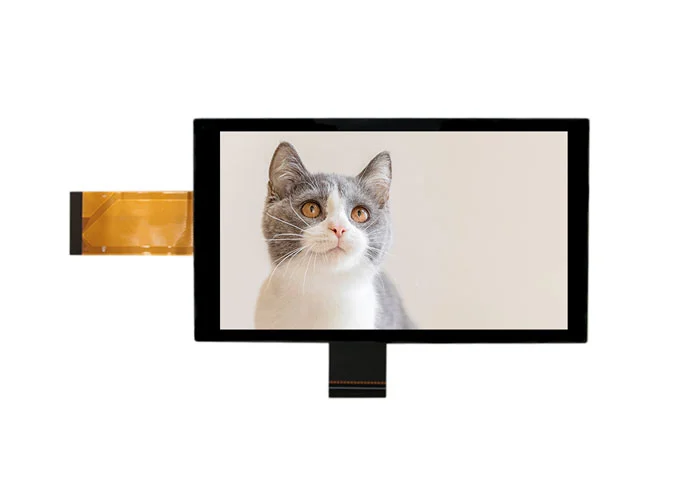

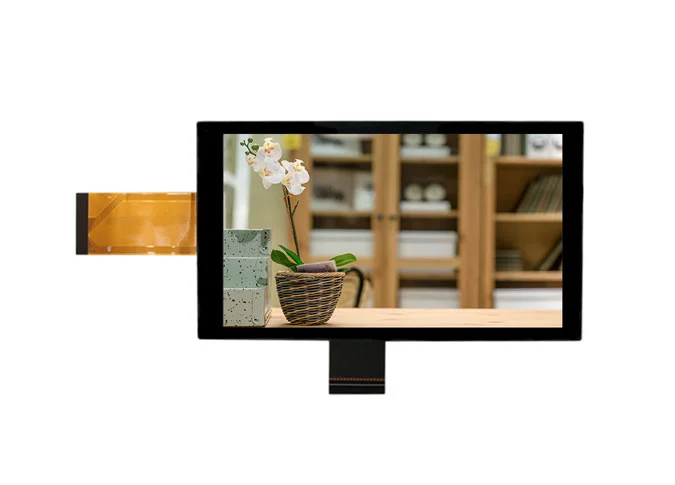

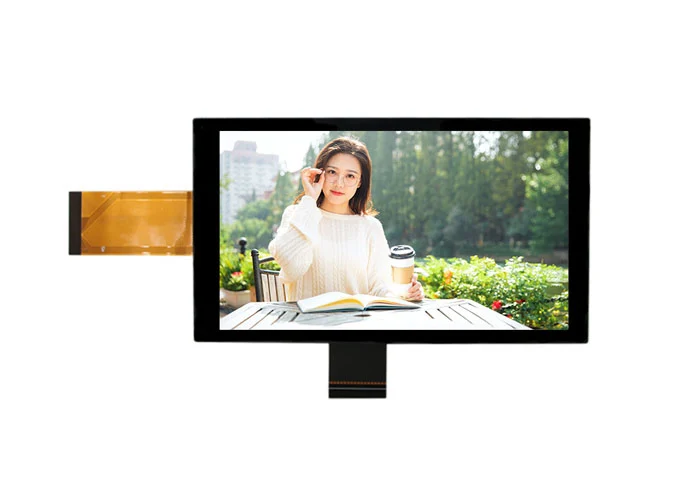

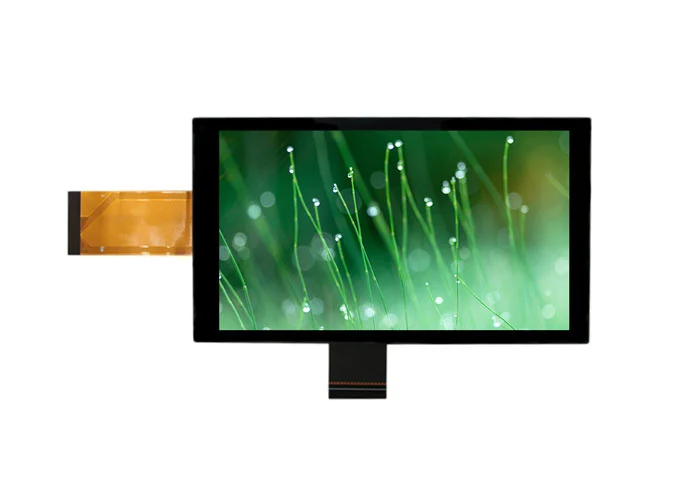

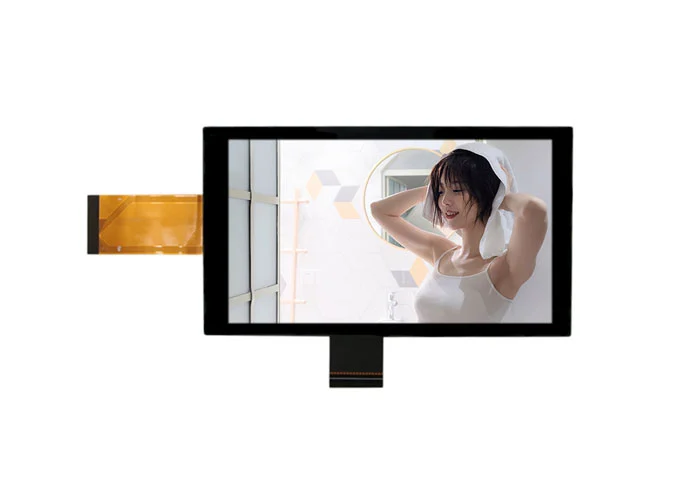

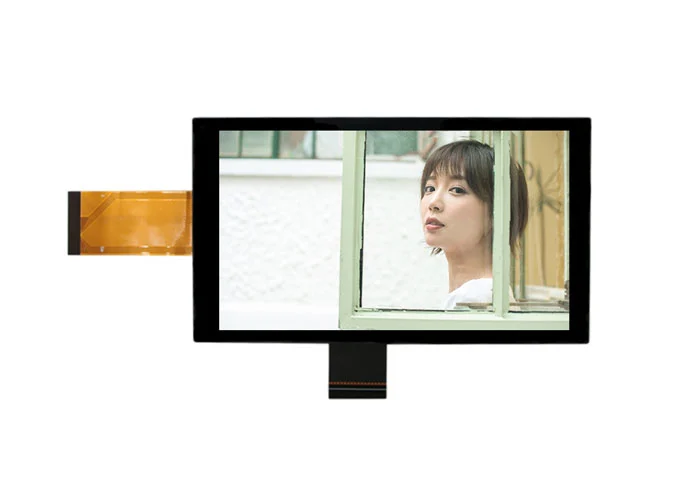

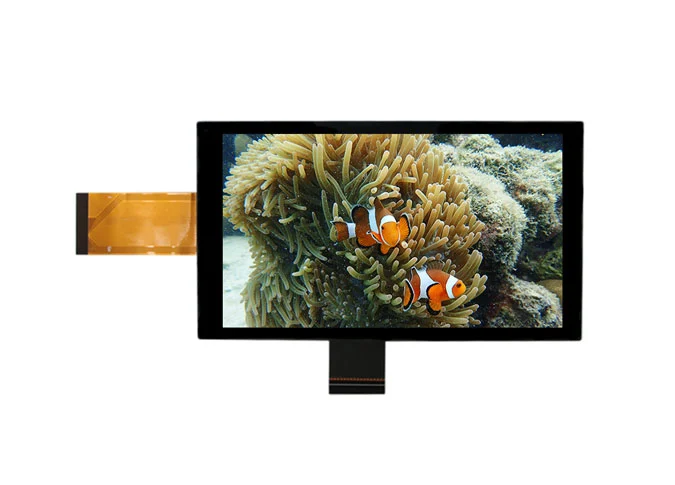

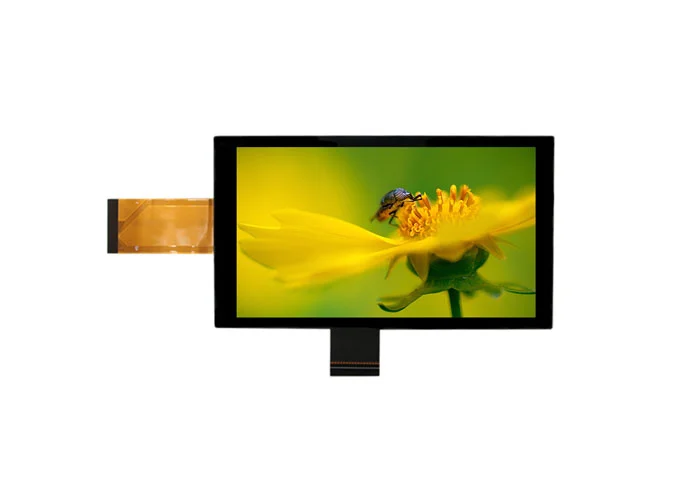

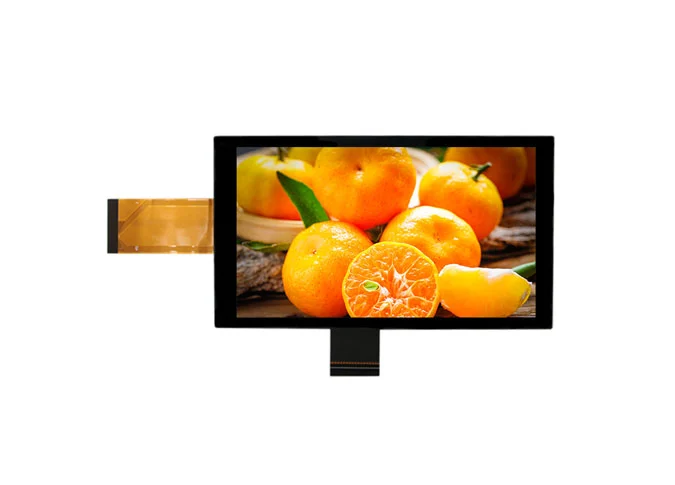

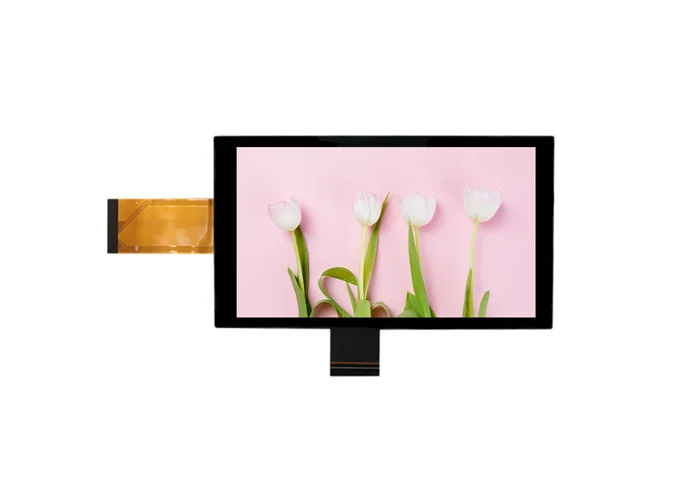

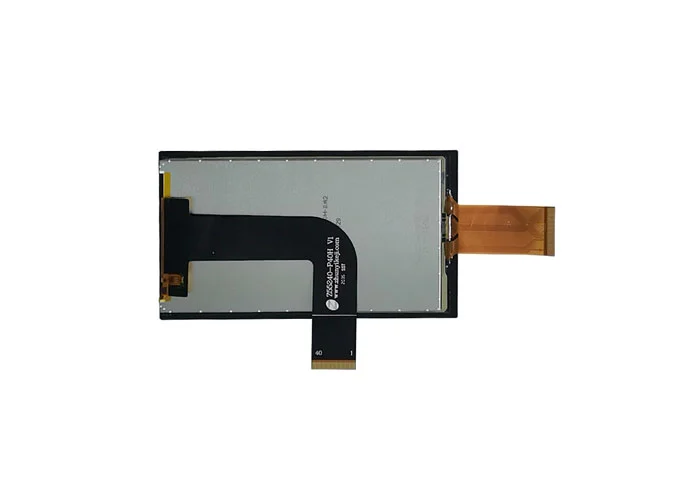

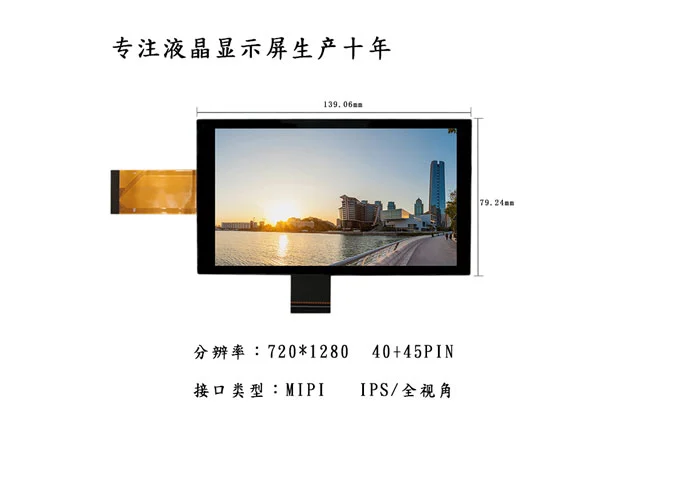

Z55240-ZC é um visor de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com painel de toque capacitivo, QVGA 720*1280. Este display de toque TFT é integrado NT35521SH LCD driver IC e GSL3670 controlador de toque. Este a-Si TFT LCDChina módulo de painel de toqueVêm com interface MIPI e I2C. Multi-ponto de toque. G G estruturador.
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, luz de fundo, brilho, cor, etc, como um dosFábricas de LCD personalizado, Nós também podemos personalizar para você.
Como umFornecedor de tela LCD quadrado, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
Esta tela de toque LCD de 5,5 polegadas é amplamente utilizada em campainha médica, visual, E-carteira, POS, jogador de jogos, eletrodomésticos, scanner QRcode, casa inteligente, indústria, portátil, ao ar livre, HMI, E-bike, veículo, projetor, impressora 3D, dispositivo de áudio, robô, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 5.5 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 31.5 (H)× 94.5 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 71 (W) × 129.66 (H) × 1.55 (T) | mm |
5 | LCD Outline Dimension | 70.04 (W) × 127.1 (H) × 0.3 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 79.24 (W) × 129.66 (H) × 3.68 (T) | mm |
7 | LCD Active Area | 68.04 (W) × 120.96 (H） | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | NT35521SH-DPBSM-3YB | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 3.47% | - |
14 | LCD Contrast Ratio | Typ.: 1000 Min: 600 | - |
15 | FPC Version | Z55240-P40H V1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/7 Series 2 Parallel (14 lights in total) | - |
20 | Luminance | 450 | nit |
21 | Weight | 0.082 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-4 | VCC | POWER SUPPLY |
5 | GND | Ground |
6-8 | NC | No Connection |
9-11 | GND | Ground |
12 | RESET | LCM RESET PIN |
13 | GND | Ground |
14 | TDN2 | Negative MIPI differential data input |
15 | TDP2 | Positive MIPI differential data input |
16 | GND | Ground |
17 | TDN1 | Negative MIPI differential data input |
18 | TDP1 | Positive MIPI differential data input |
19 | GND | Ground |
20 | TCN | Negative MIPI differential CLOCK input |
21 | TCP | Positive MIPI differential CLOCK input |
22 | GND | Ground |
23 | TDN0 | Negative MIPI differential data input |
24 | TDP0 | Positive MIPI differential data input |
25 | GND | Ground |
26 | TDN3 | Negative MIPI differential data input |
27 | TDP3 | Positive MIPI differential data input |
28 | GND | Ground |
29-33 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
34-35 | VDD_IO | I/O POWER SUPPLY |
36-37 | NC | No Connection |
38-40 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
RESET voltage should be consistent with VDDIO voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2-15 | RX0-RX13 | Touch analog signal input |
16-17 | NC | No Connection |
18 | GND | Ground |
19-44 | TX0-TX25 | Drive signal output |
45 | GND | Ground |

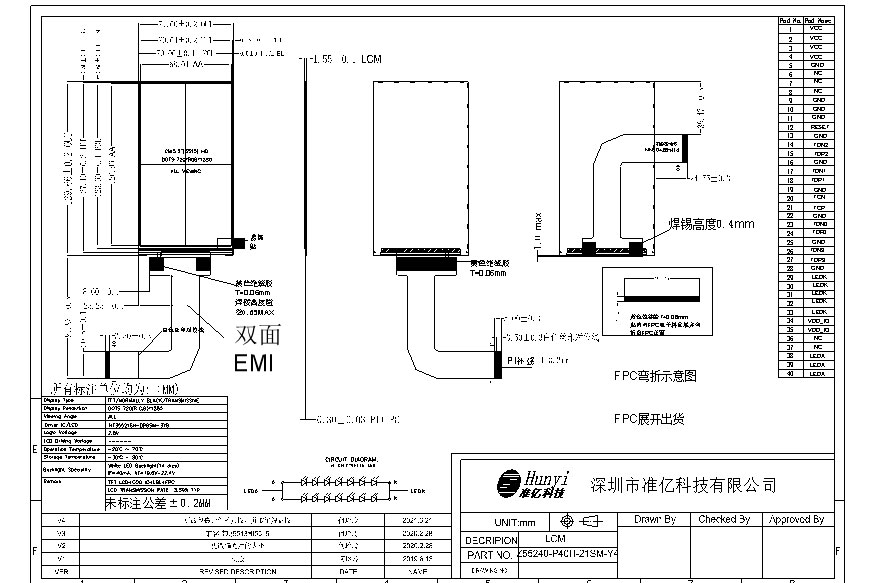

3.1 LCM
3.2 TLCM
