Tamanho: 4,9 polegadas
Resolução: 720*1280
Interface LCD: MIPI
Interface de toque: IIC
Painel de toque: Capacitivo
Motorista IC: GH1001
Controlador de toque: GT911
Ângulo de visão: IPS
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

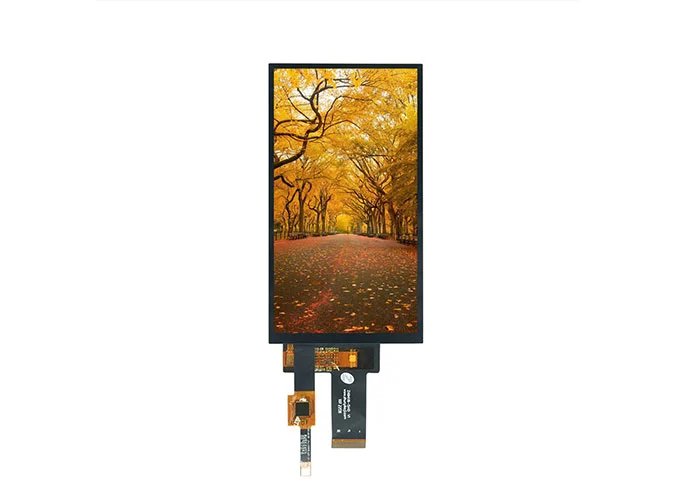

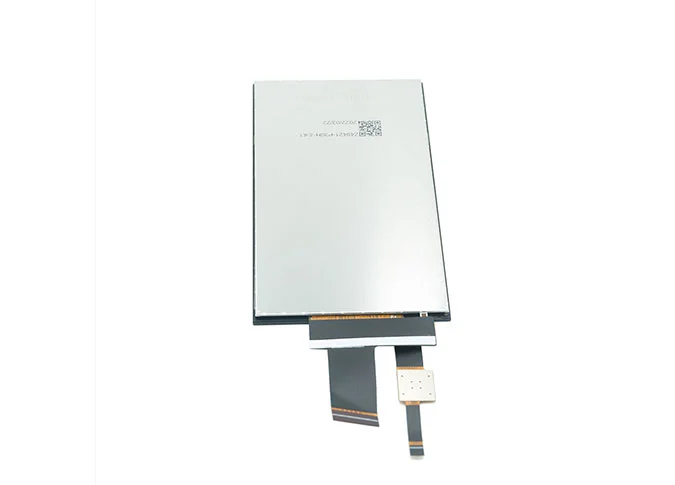

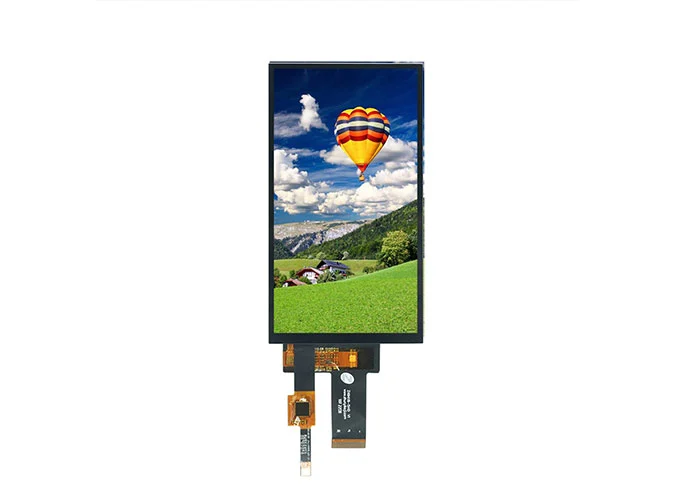

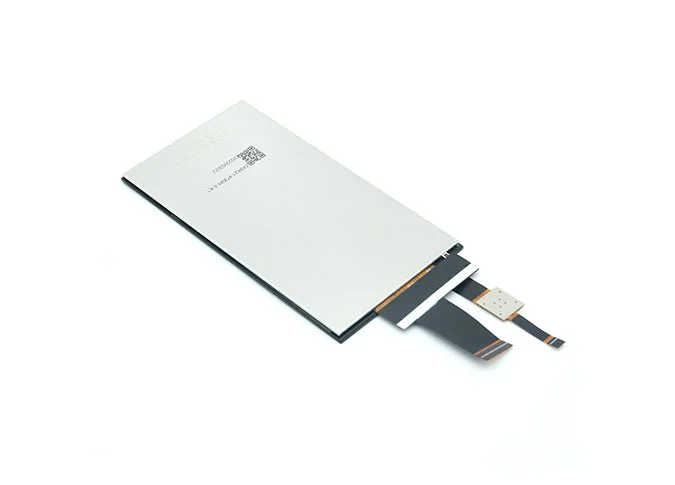

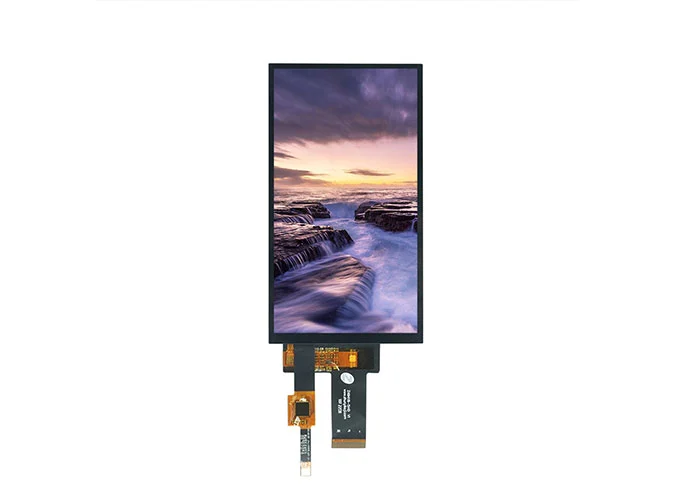

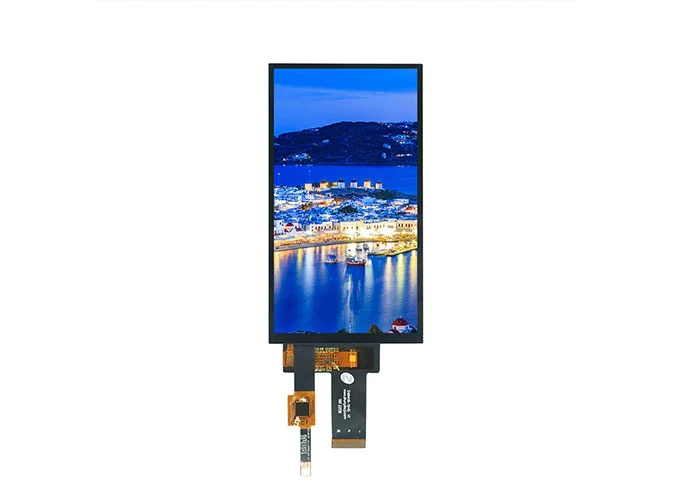

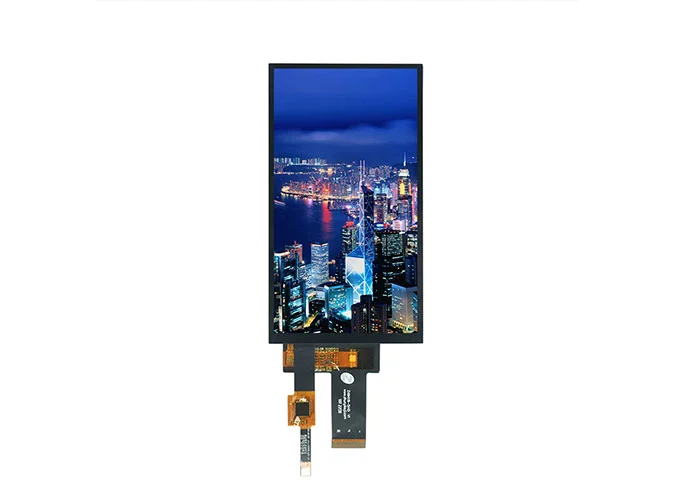

Z49421-ZC é um visor de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com painel de toque capacitivo, QVGA 720*1280. Este display de toque TFT é controlador de toque GH1001 LCD integrado e controlador de toque GT911. Este módulo de toque a-Si TFT LCD vem com interface MIPI e I2C. Multi-ponto de toque.
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, luz de fundo, brilho, cor, etc, nós podemos fornecerLCD de forma personalizadaPara você.
Como umFornecedor de tela LCD quadrado, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
Este toque LCD de 4,9 polegadasAtacado tela LCD TFTÉ amplamente utilizado em campainha visual, carteira E, POS, jogador de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, casa inteligente, portátil da indústria, ao ar livre, HMI, E-bike, veículo elétrico, painel de instrumentos, velocímetro, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.9 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 29.5 (H) × 88.5 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 65.89 (W) × 119.91 (H) × 1.65 (T) | mm |
5 | LCD Outline Dimension | 65.69 (W) × 119.61 (H) × 0.4 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 67.56 (W) × 122.35 (H) × 3.28 (T) | mm |
7 | LCD Active Area | 63.72 (W) × 113.28 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | GH1001 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 3.2% Min: 2.72% | - |
14 | LCD Contrast Ratio | Typ.: 1200 Min: 1000 | - |
15 | FPC Version | Z49418-5HD V1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/6 Series 2 Parallel (12 lights in total) | - |
20 | Luminance | 400 | nit |
21 | Weight | 0.054 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | NC | No Connection |
2 | LCM_LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | NC | No Connection |
4 | LCM_LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
5 | NC | No Connection |
6 | GND | Ground |
7 | MIPI_TDN0 | Negative MIPI differential data input |
8 | MIPI_TDP0 | Positive MIPI differential data input |
9 | GND | Ground |
10 | MIPI_TDN1 | Negative MIPI differential data input |
11 | MIPI_TDP1 | Positive MIPI differential data input |
12 | GND | Ground |
13 | MIPI_TCN | Negative MIPI differential CLOCK input |
14 | MIPI_TCP | Positive MIPI differential CLOCK input |
15 | GND | Ground |
16 | MIPI_TDN2 | Negative MIPI differential data input |
17 | MIPI_TDP2 | Positive MIPI differential data input |
18 | GND | Ground |
19 | MIPI_TDN3 | Negative MIPI differential data input |
20 | MIPI_TDP3 | Positive MIPI differential data input |
21-22 | GND | Ground |
23 | NC | No Connection |
24 | GND | Ground |
25 | DSI_TE | Tearing Effect PIN |
26 | LCM_RST | LCM RESET PIN |
27 | IOVCC | I/O POWER SUPPLY |
28 | VCI | POWER SUPPLY |
29-30 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
2.2 TP PIN
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | NC | No Connection |
3 | TP_VDD | TP POWER SUPPLY |
4 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
5 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
6 | TP_INT | TP Interrupt PIN |
7 | TP_RST | TP Reset PIN |
8 | GND | Ground |

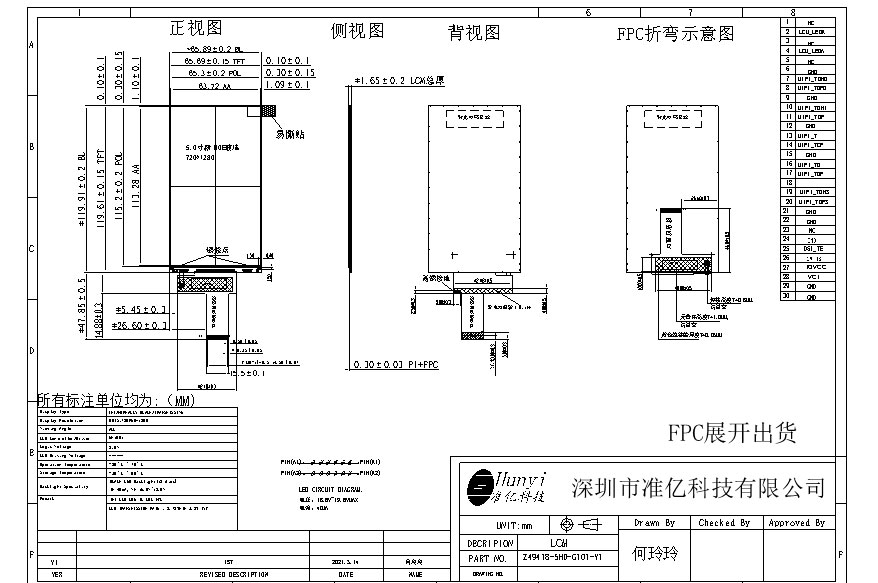

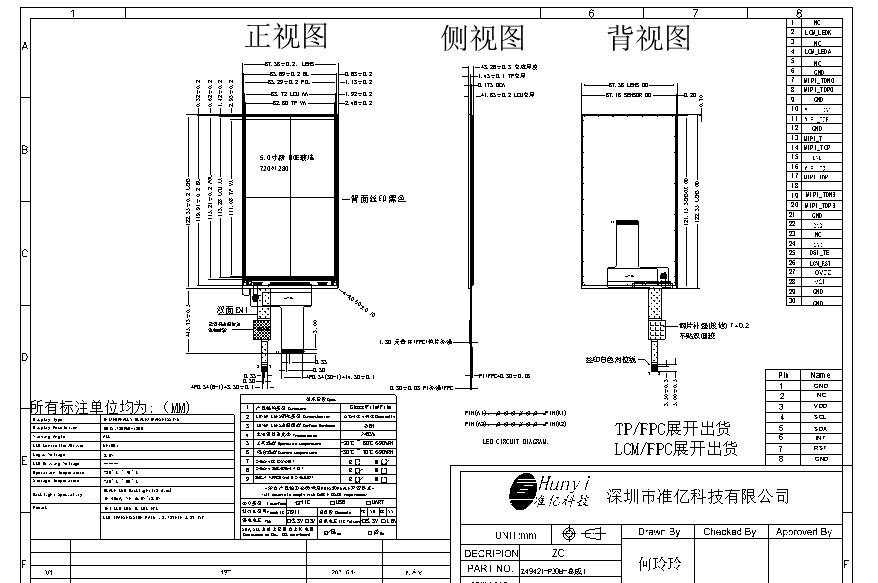

3.1 LCM
3.2 TLCM
