Tamanho: 5 polegadas
Resolução: 720*1280
Área ativa: 62,60*111,08mm
Interface: MIPI
Ângulo de visão: IPS
Brilho: 450 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

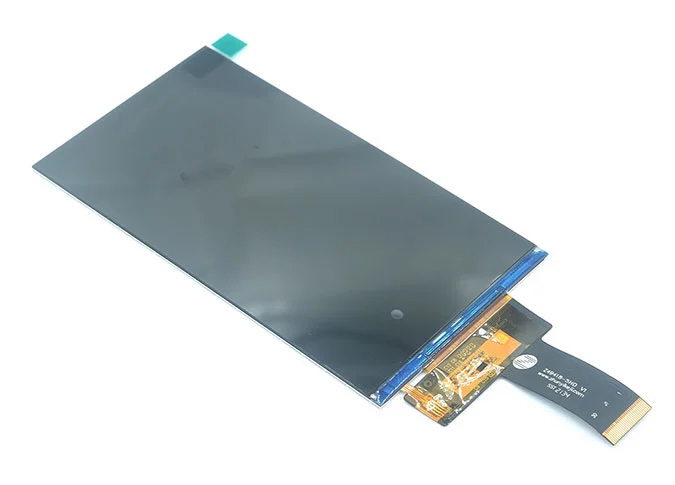

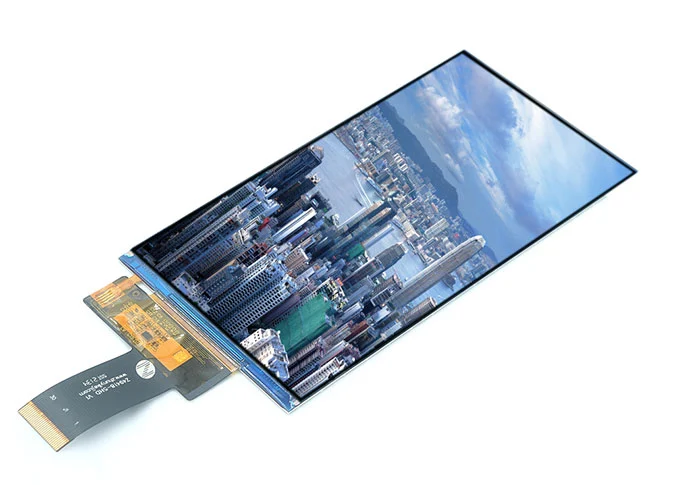

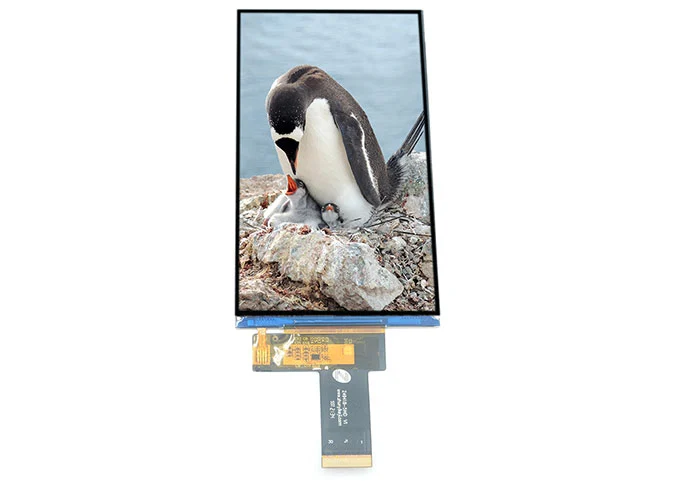

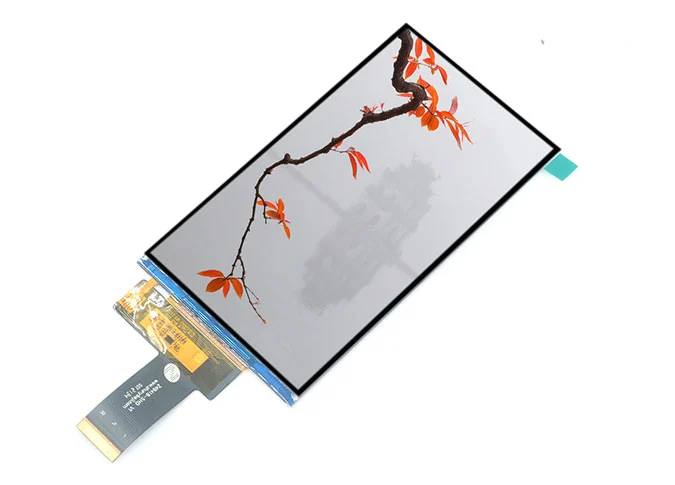

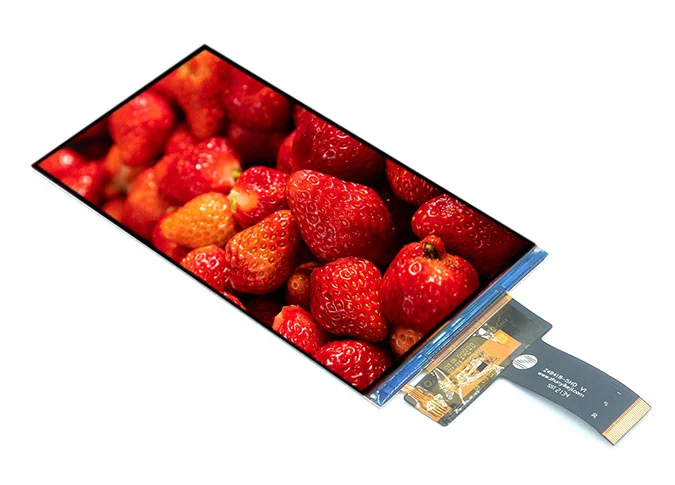

Z49421 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução 720*1280. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 5 "tenha um ângulo de visão mais amplo. Este display LCD é embutido GH1001 driver IC. Este módulo a-Si TFT LCD vem com interface MIPI, brilho de 450cd/m².
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, também podemos fornecerTela LCD de forma personalizadaPara você.
Como umFábrica de exibição TFT LCD,Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD de alta resolução de 5 polegadas é amplamente utilizada em médicos, campainha visual, carteira E, POS, jogador de jogos, eletrodomésticos, scanner QRcode, casa inteligente, indústria, portátil, ao ar livre, HMI, E-bike, veículo, projetor, impressora 3D, dispositivo de áudio, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.9 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 29.5 (H) × 88.5 (V） | um |

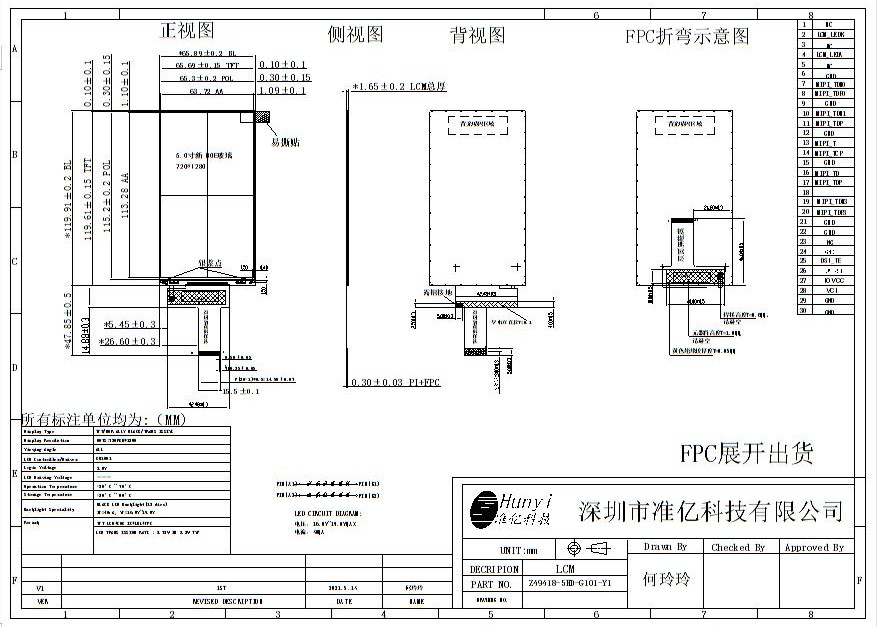

4 | LCM Outline Dimension (Without FPC） | 65.89 (W) × 119.91 (H) × 1.65 (T) | mm |
5 | LCD Outline Dimension | 65.69 (W) × 119.61 (H) × 0.4 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 67.56 (W) × 122.35 (H) × 3.28 (T) | mm |
7 | LCD Active Area | 63.72 (W) × 113.28 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | GH1001 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 3.2% Min: 2.72% | - |
14 | LCD Contrast Ratio | Typ.: 1200 Min: 1000 | - |
15 | FPC Version | Z49418-5HD V1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/6 Series 2 Parallel (12 lights in total) | - |
20 | Luminance | 400 | nit |
21 | Weight | 0.054 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | NC | No Connection |
2 | LCM_LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | NC | No Connection |
4 | LCM_LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
5 | NC | No Connection |
6 | GND | Ground |
7 | MIPI_TDN0 | Negative MIPI differential data input |
8 | MIPI_TDP0 | Positive MIPI differential data input |
9 | GND | Ground |
10 | MIPI_TDN1 | Negative MIPI differential data input |
11 | MIPI_TDP1 | Positive MIPI differential data input |
12 | GND | Ground |
13 | MIPI_TCN | Negative MIPI differential CLOCK input |
14 | MIPI_TCP | Positive MIPI differential CLOCK input |
15 | GND | Ground |
16 | MIPI_TDN2 | Negative MIPI differential data input |
17 | MIPI_TDP2 | Positive MIPI differential data input |
18 | GND | Ground |
19 | MIPI_TDN3 | Negative MIPI differential data input |
20 | MIPI_TDP3 | Positive MIPI differential data input |
21-22 | GND | Ground |
23 | NC | No Connection |
24 | GND | Ground |
25 | DSI_TE | Tearing Effect PIN |
26 | LCM_RST | LCM RESET PIN |
27 | IOVCC | I/O POWER SUPPLY |
28 | VCI | POWER SUPPLY |
29-30 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
