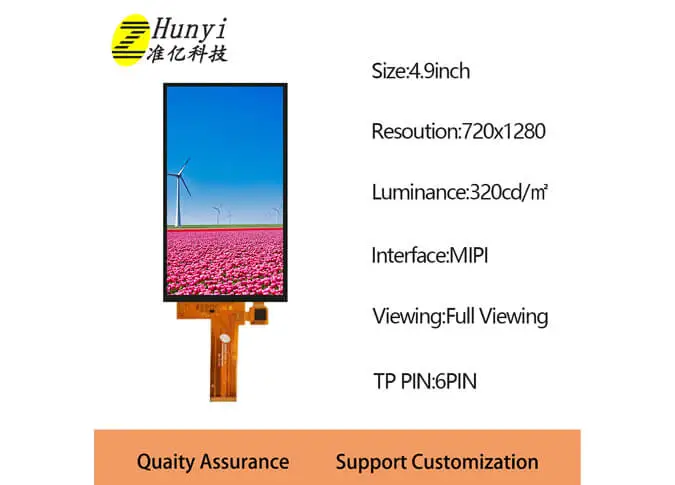

Tamanho: 4,9 polegadas
Resolução: 720*1280
Interface LCD: MIPI
Interface de toque: IIC
Painel de toque: Capacitivo
Motorista IC: GH1001
Controlador de toque: GT911
Ângulo de visão: IPS
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

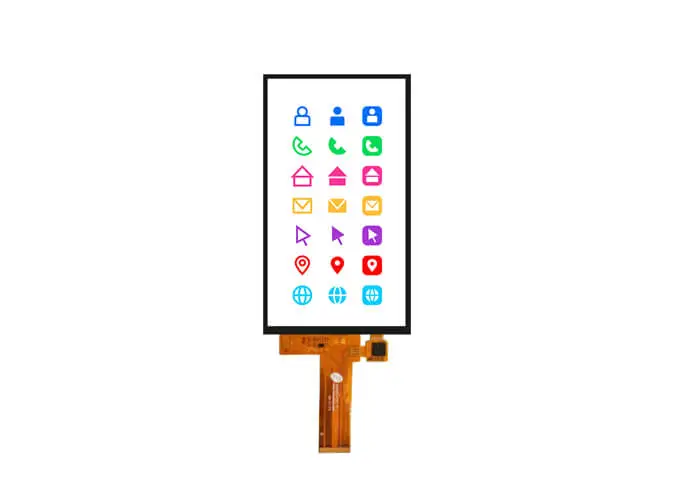

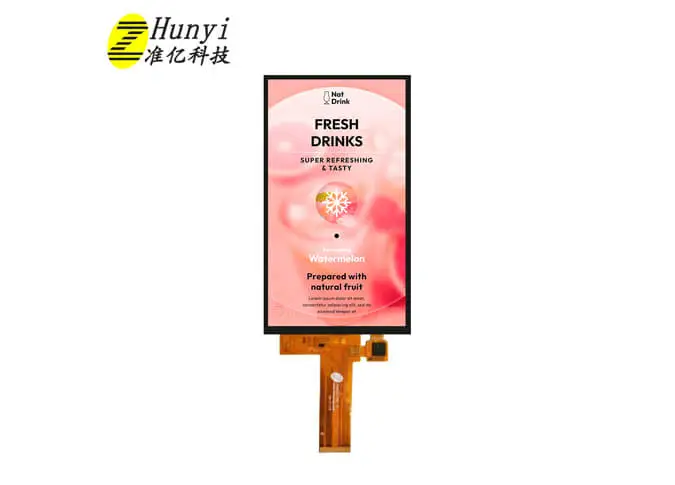

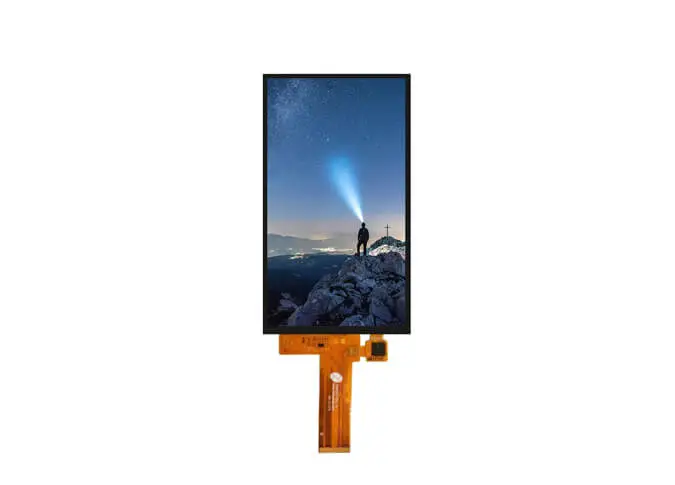

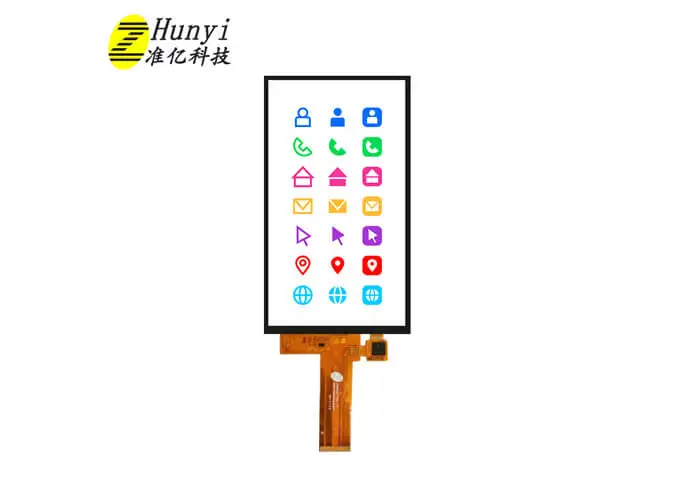

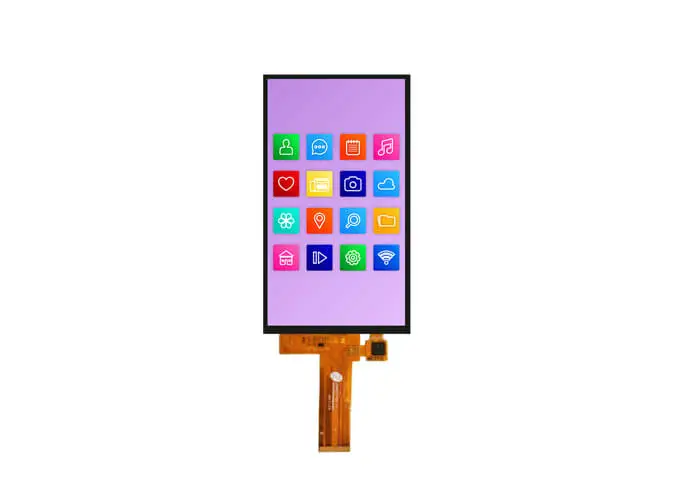

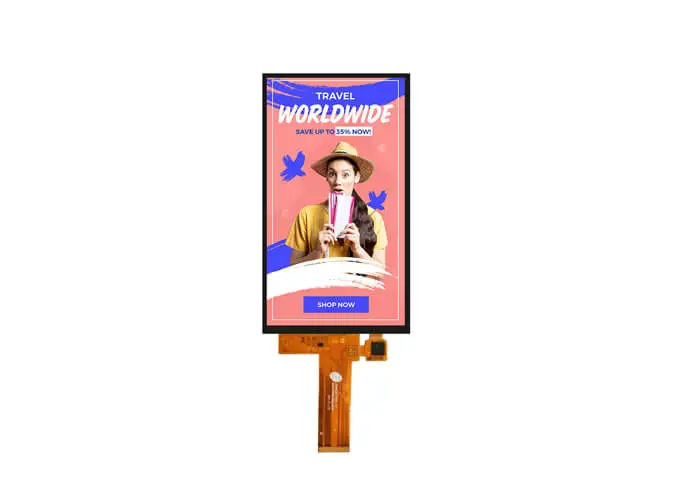

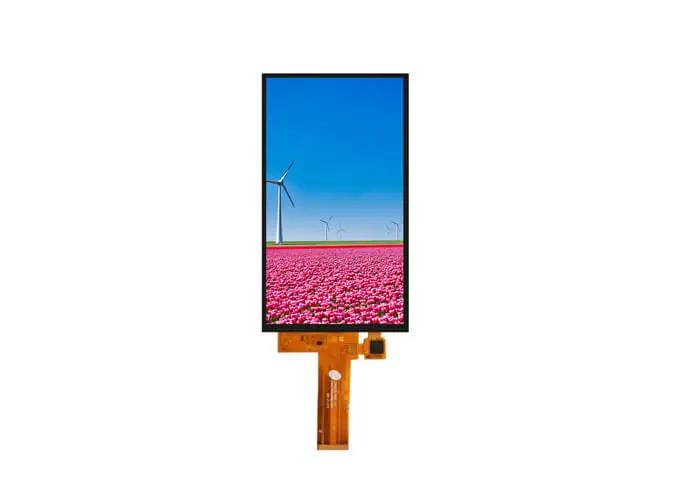

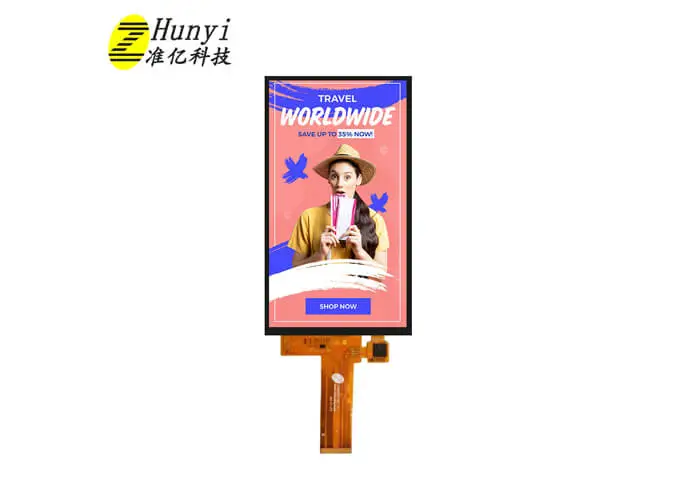

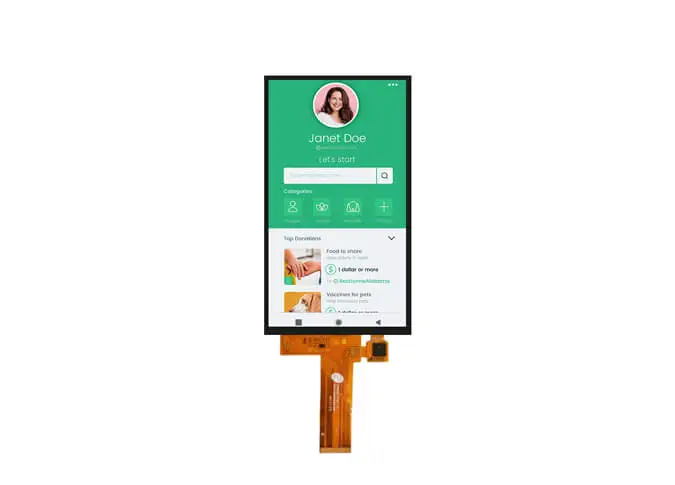

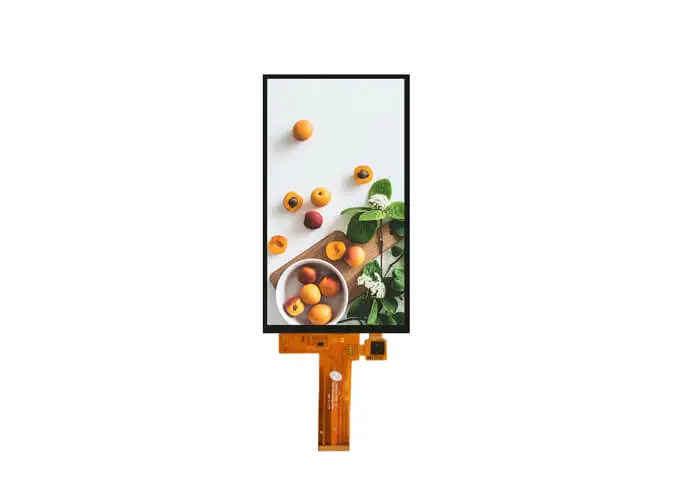

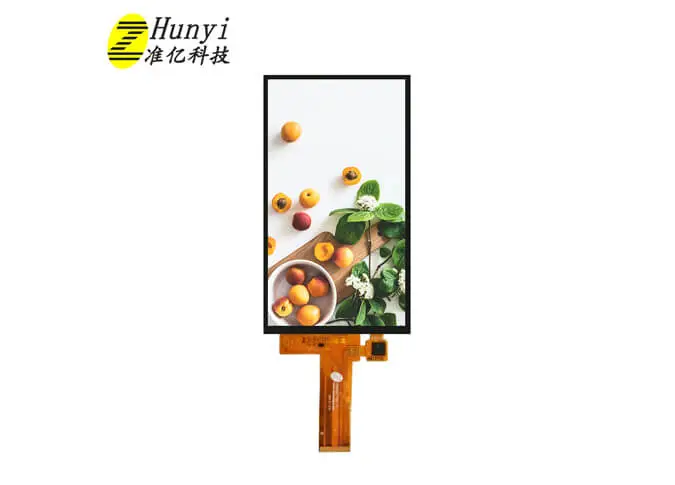

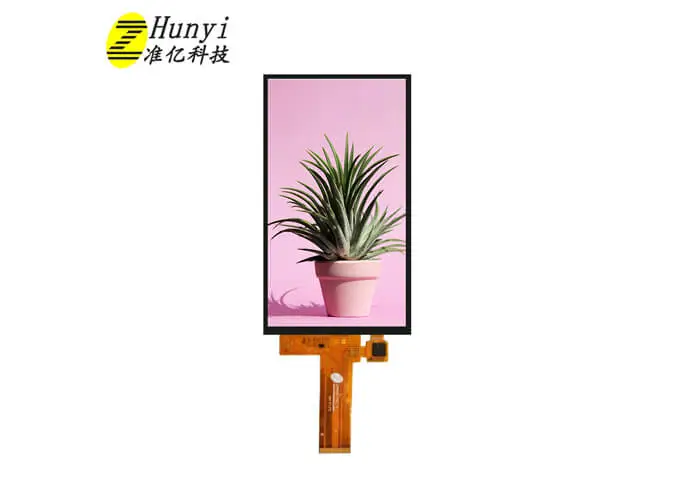

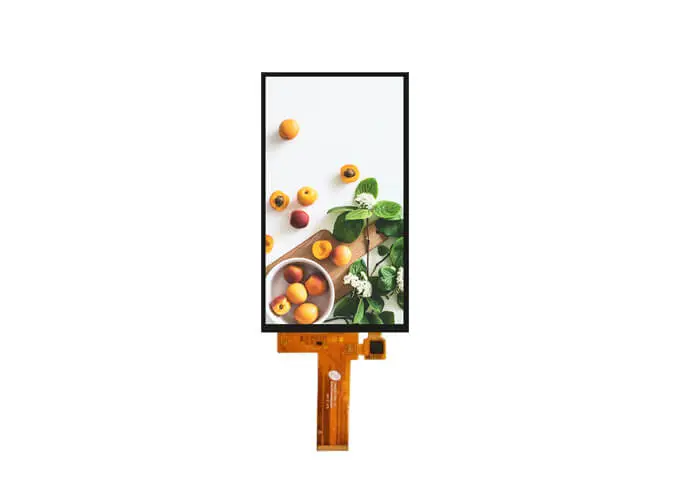

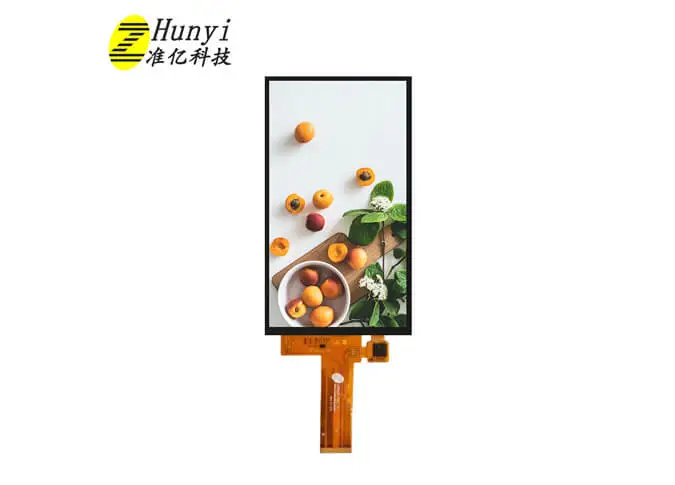

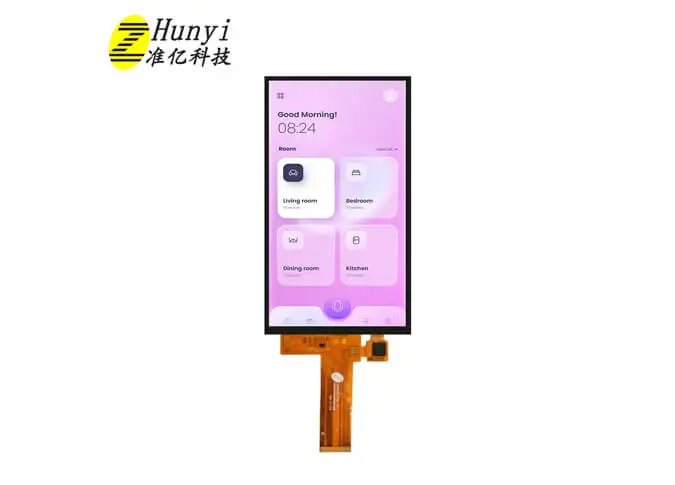

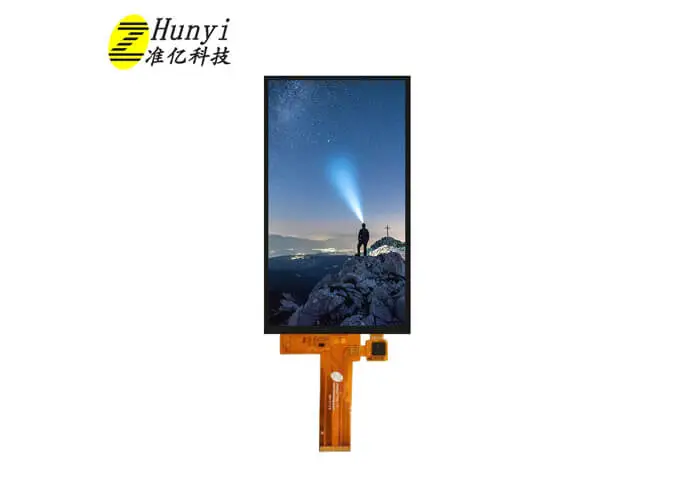

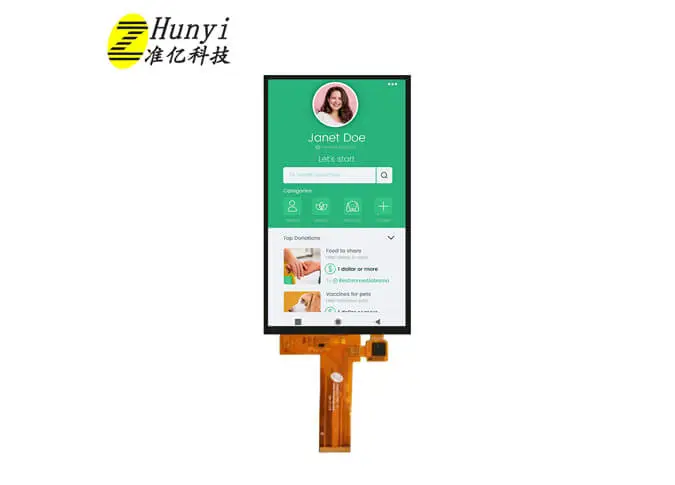

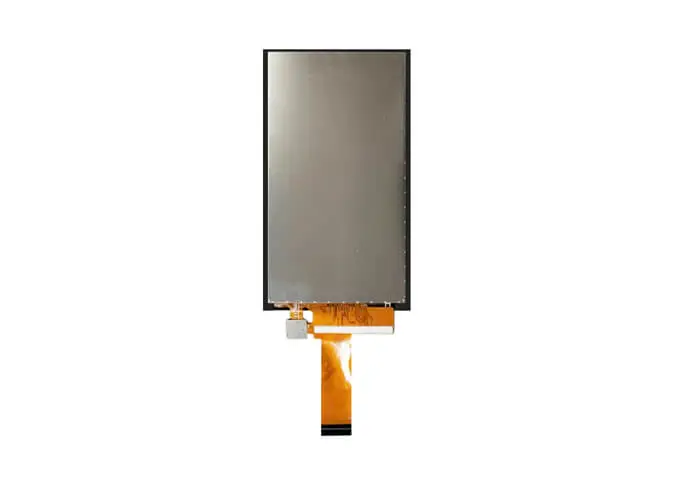

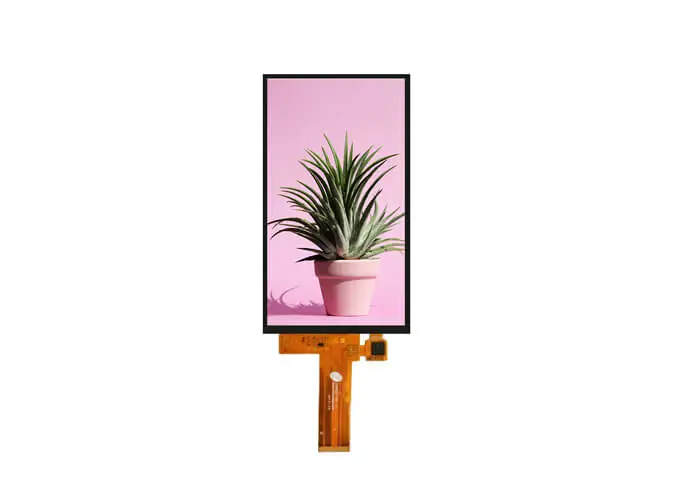

Z49420-ZC é um visor de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com painel de toque capacitivo, QVGA 720*1280. Este toque TFTVisor LCD TFT quadradoÉ controlador de LCD GH1001 integrado IC e controlador de toque GT911. Este módulo de toque a-Si TFT LCD vem com interface MIPI e I2C. Multi-ponto de toque.
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, luz de fundo, brilho, cor, etc, nós podemos fornecerLCD TFT personalizadoPara você.
Como um dosAtacado fábricas de tela de toque, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display lcd passou ROHS, certificação REACH.
Esta tela de toque LCD de 4,9 polegadas é amplamente utilizada em campainha visual, carteira E, POS, jogador de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, casa inteligente, portátil industrial, ao ar livre, HMI, E-bike, veículo elétrico, painel de instrumentos, velocímetro, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.9 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 29.5 (H) × 88.5 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 65.89 (W) × 119.91 (H) × 1.65 (T) | mm |
5 | LCD Outline Dimension | 65.692 (W) × 119.608 (H) × 0.4 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 69.74 (W) × 125.53 (H) × 3.18 (T) | mm |
7 | LCD Active Area | 63.72 (W) × 113.28 (H） | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | GH1001 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 3.2% Min: 2.72% | - |
14 | LCD Contrast Ratio | Typ.: 1200 Min: 1000 | - |
15 | FPC Version | Z49420-P30H V1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/6 Series 2 Parallel (10 lights in total) | - |
20 | Luminance | 320 | nit |
21 | Weight | 0.053 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | VDD_5V | POWER SUPPLY (5V） |
2 | VDD_LCD | POWER SUPPLY |
3 | LCD_BL_PWM | Connecting with the external BL driver |
4 | LCD_RST | LCM RESET PIN |
5 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
6 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
7 | TOUCH_RST_L | TP RESET PIN |
8 | TOUCH_INT_H | TP Interrupt PIN |
9 | VCC3V0_TOUCH | TP POWER SUPPLY (3V) |
10 | GND | Ground |
11 | I2C4_SCL | TP I2C clock (SCL) clock (SCLK) |
12 | I2C4_SDA | TP I2C data (SDA) data input (MOSI) |
13-14 | NC | No Connection |
15-17 | GND | Ground |
18 | LCD_EN | LCM Data enable signal |
19 | CLKP | Positive MIPI differential CLOCK input |
20 | CLKN | Negative MIPI differential CLOCK input |
21 | DSI_D0P | Positive MIPI differential data input |
22 | DSI_D0N | Negative MIPI differential data input |
23 | DSI_D1P | Positive MIPI differential data input |
24 | DSI_D1N | Negative MIPI differential data input |
25-26 | NC | No Connection |
27 | DSI_D2P | Positive MIPI differential data input |
28 | DSI_D2N | Negative MIPI differential data input |
29 | DSI_D3P | Positive MIPI differential data input |
30 | DSI_D3N | Negative MIPI differential data input |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TOUCH_RST_L | TP RESET PIN |
2 | TOUCH_INT_H | TP Interrupt PIN |
3 | VCC3V0_TOUCH | TP POWER SUPPLY (3V) |
4 | GND | Ground |
5 | I2C4_SCL | TP I2C clock (SCL) clock (SCLK) |
6 | I2C4_SDA | TP I2C data (SDA) data input (MOSI) |

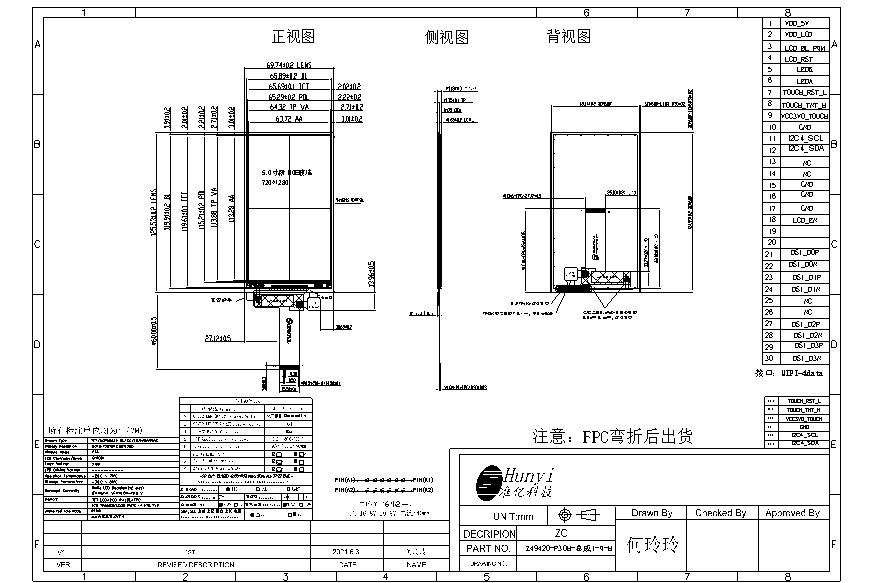

3.1 LCM

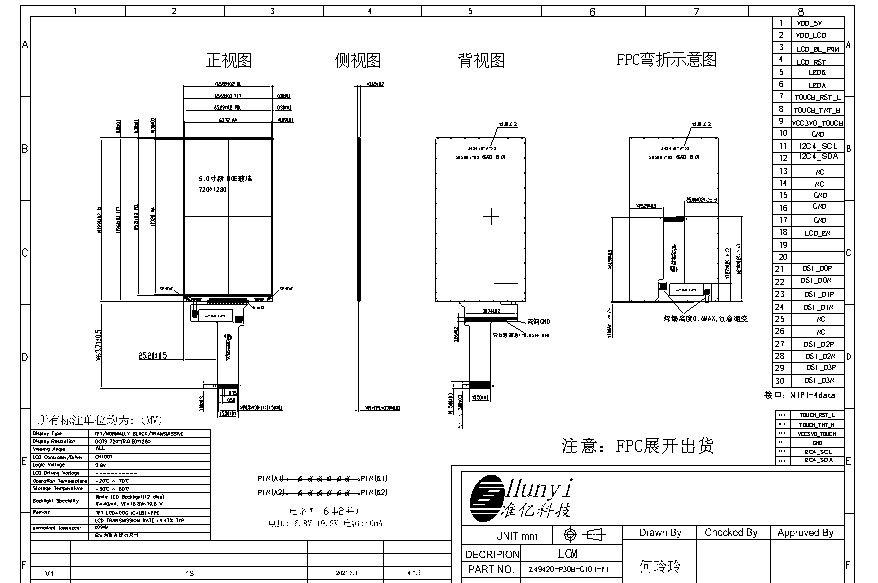

3.2 TLCM
