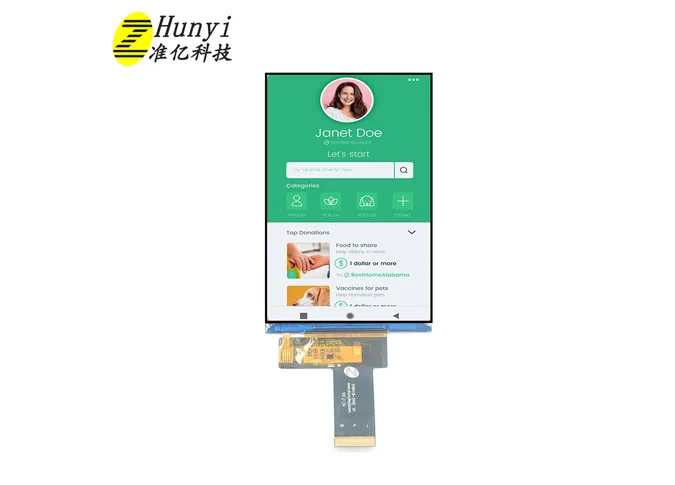

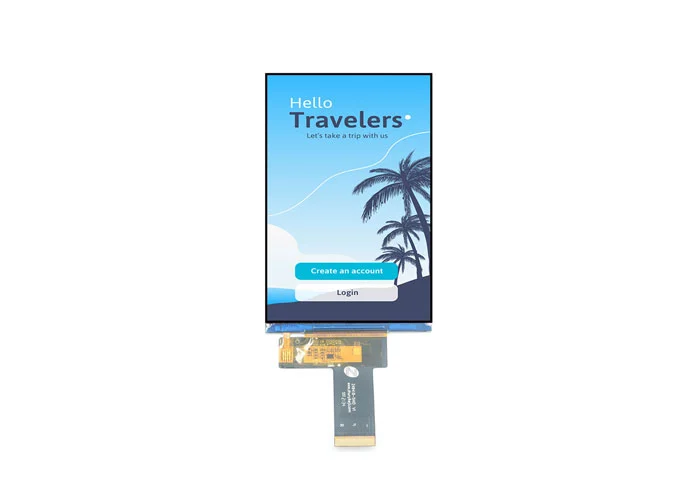

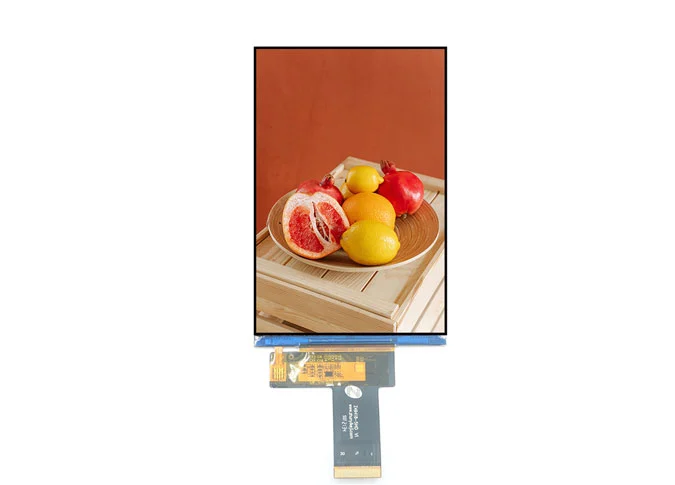

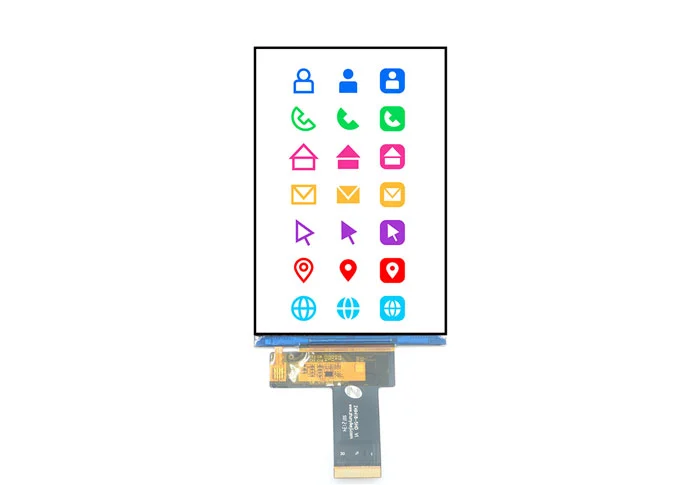

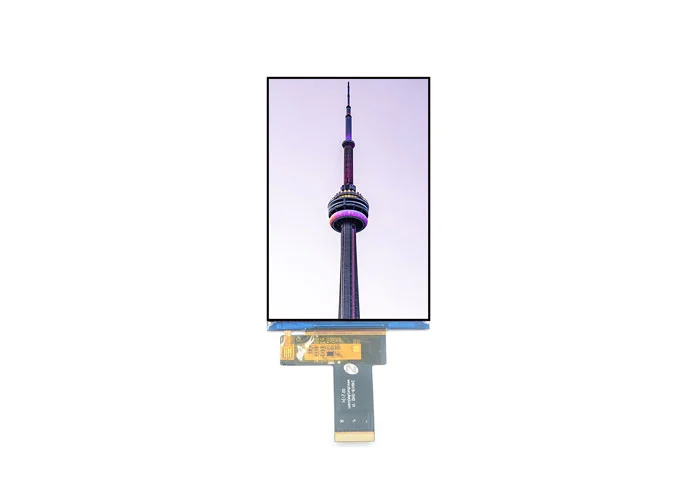

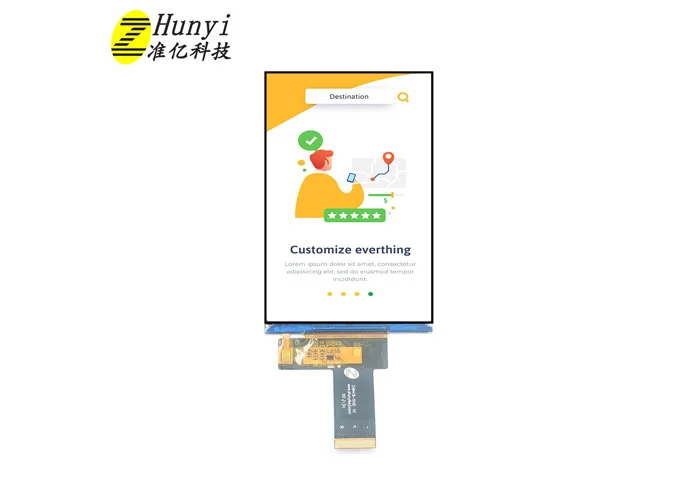

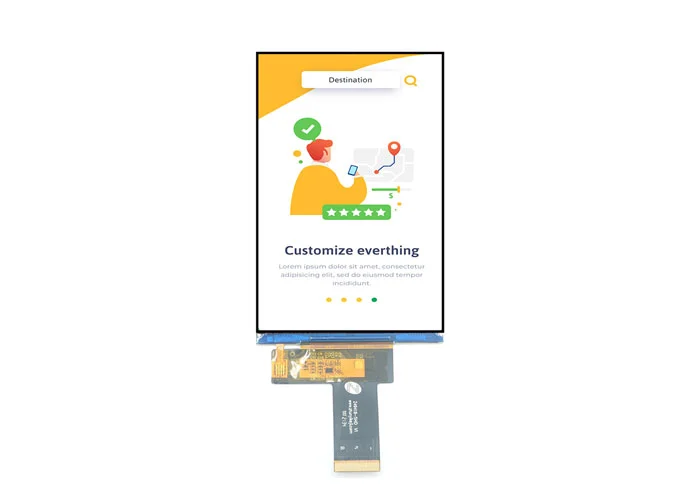

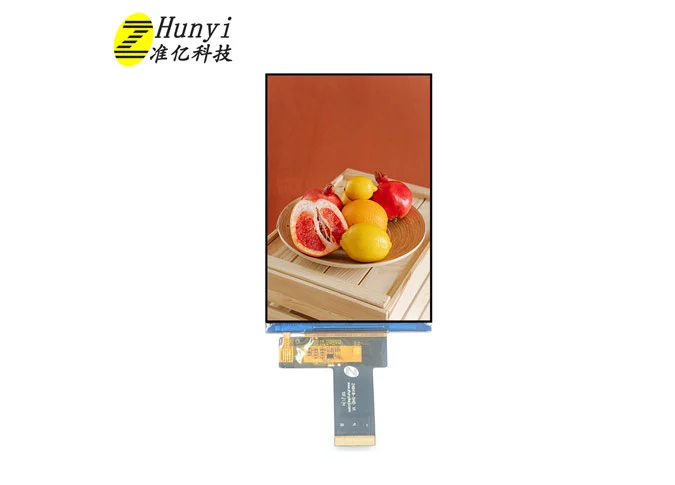

Tamanho: 5 polegadas
Resolução: 720*1280
Área ativa: 63,72*113,28mm
Interface: MIPI
Ângulo de visão: IPS
Brilho: 450 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

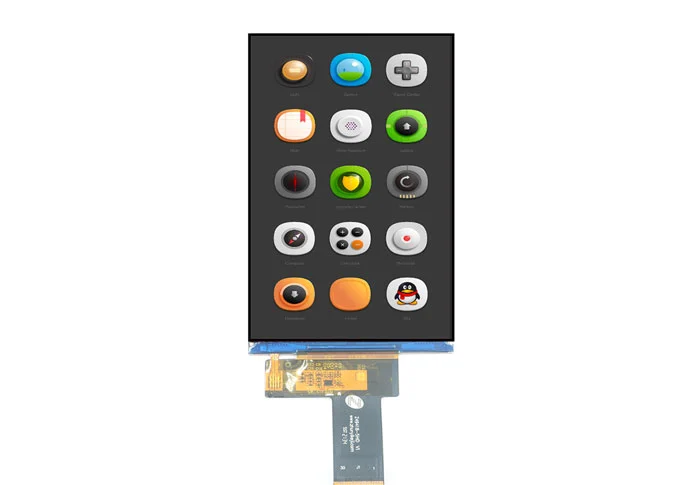

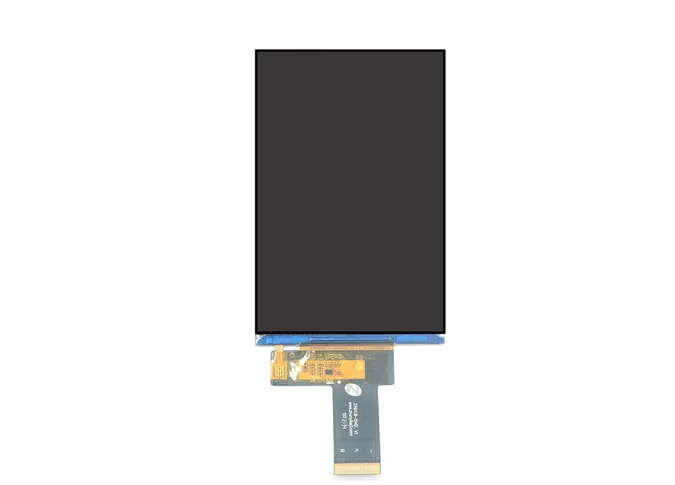

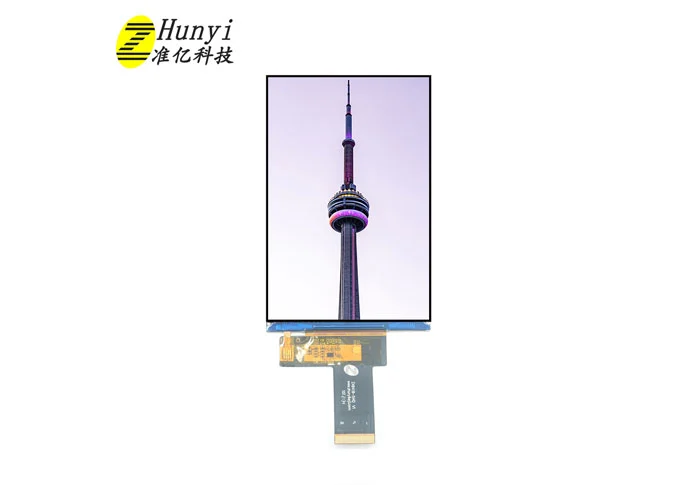

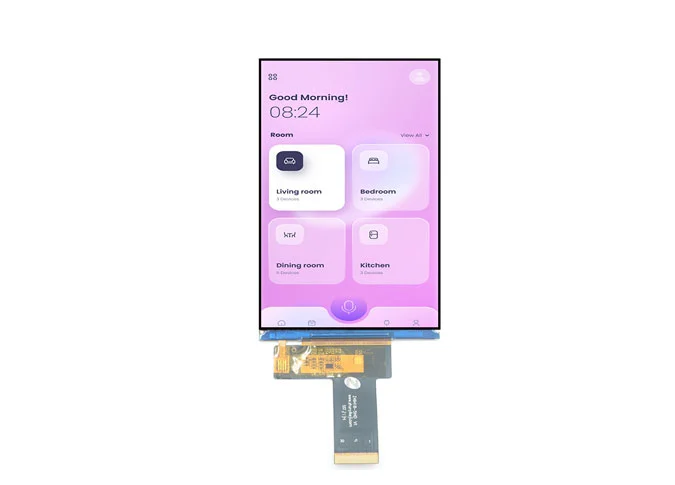

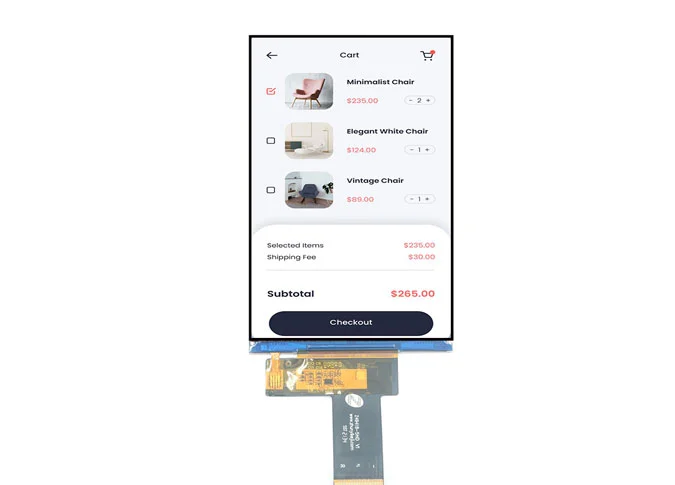

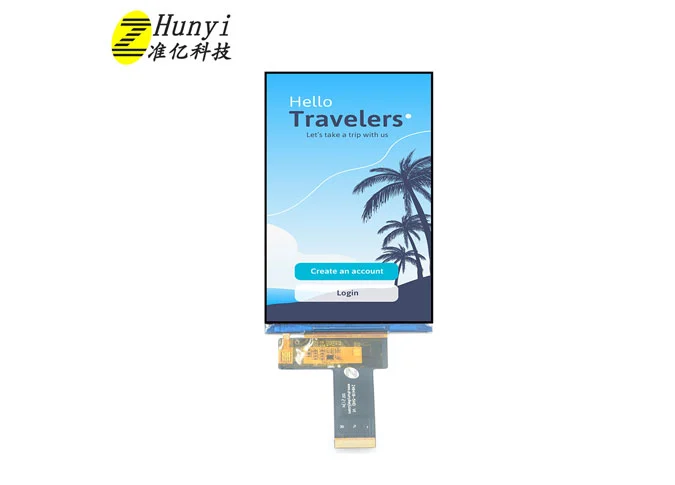

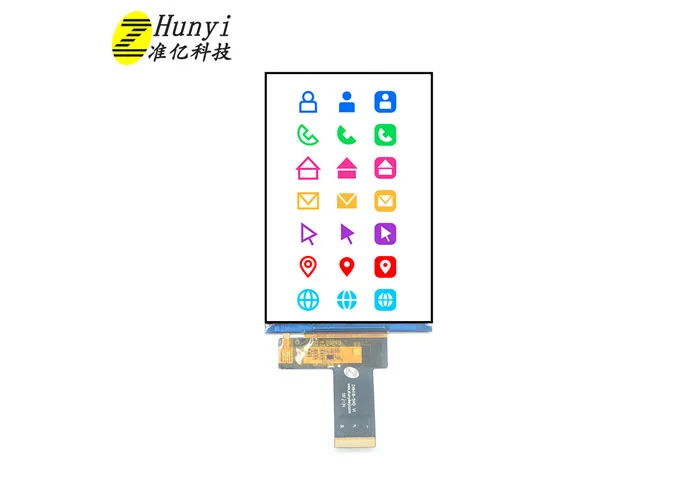

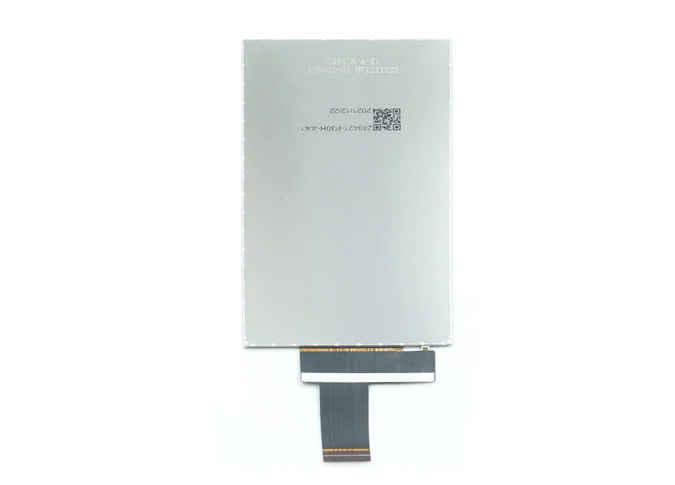

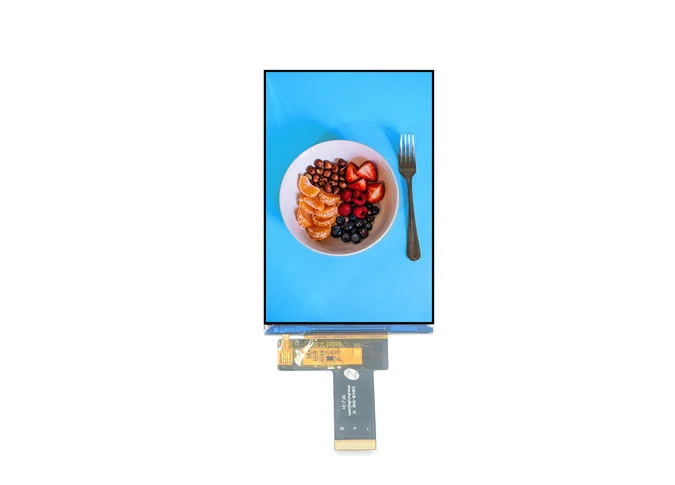

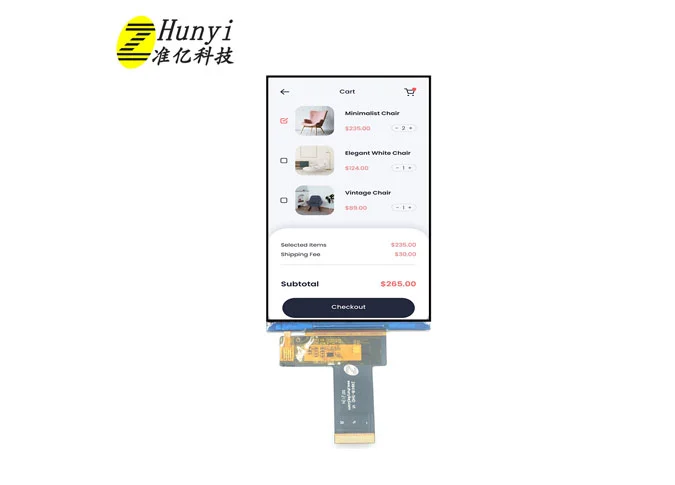

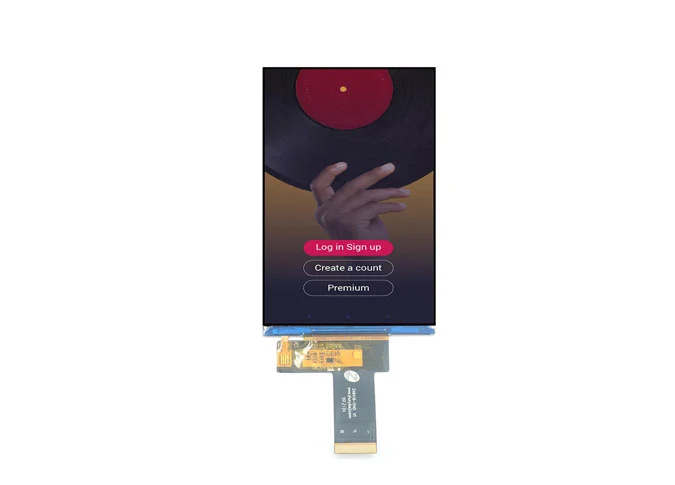

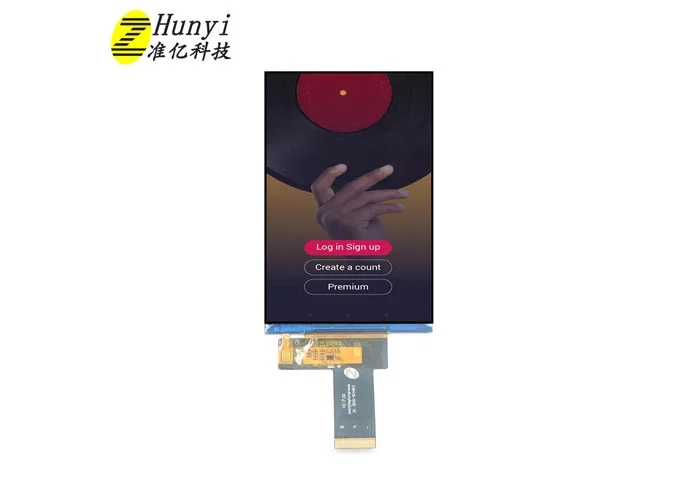

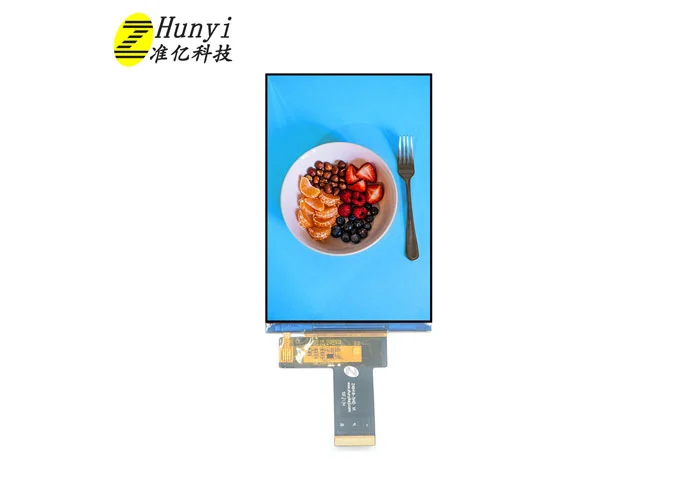

Z49420 é uma tela de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com resolução de 720*1280. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 5 "tenha um ângulo de visão mais amplo. EsteVisor LCD na ChinaÉ driver GH1001 embutido IC. Este módulo a-Si TFT LCD vem com interface MIPI, brilho de 450cd/m².
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, nós podemos fornecerChina módulo de exibição TFT LCDPara você.
Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A alta resolução de 5 polegadasChina tela de toque TFTÉ amplamente utilizado em médicos, campainha visual, carteira E, POS, jogador de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, casa inteligente, indústria, portátil, ao ar livre, HMI, E-bike, veículo, projetor, impressora, dispositivo de áudio, etc.

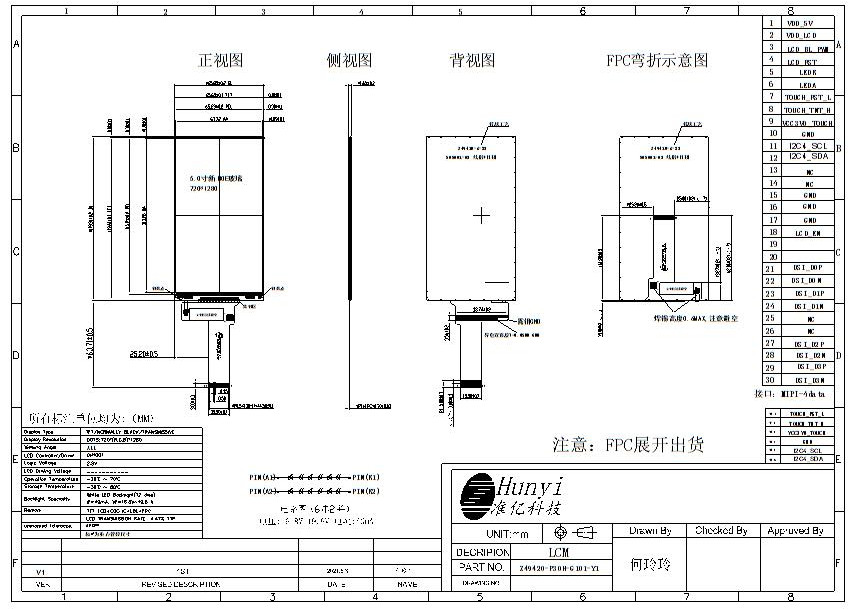

No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.9 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 29.5 (H) × 88.5 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 65.89 (W) × 119.91 (H) × 1.65 (T) | mm |
5 | LCD Outline Dimension | 65.692 (W) × 119.608 (H) × 0.4 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 69.74 (W) × 125.53 (H) × 3.18 (T) | mm |

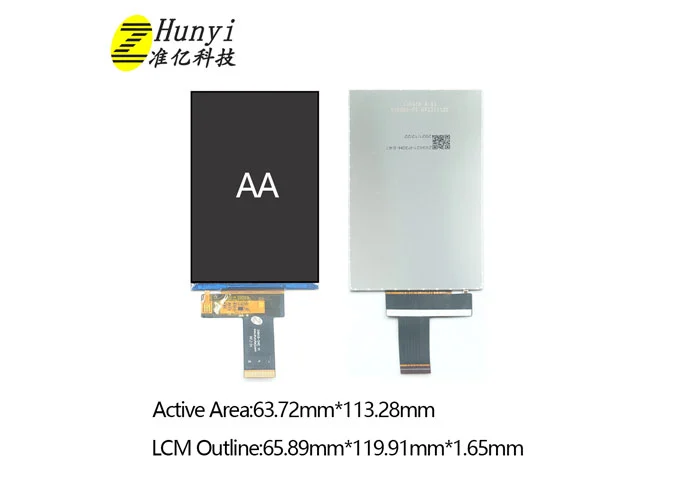

7 | LCD Active Area | 63.72 (W) × 113.28 (H） | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | GH1001 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 3.2% Min: 2.72% | - |
14 | LCD Contrast Ratio | Typ.: 1200 Min: 1000 | - |
15 | FPC Version | Z49420-P30H V1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/6 Series 2 Parallel (10 lights in total) | - |
20 | Luminance | 320 | nit |
21 | Weight | 0.053 | kg |
| PIN NO. | PIN DEF. | FUNCTION DESC. |
| 1 | VDD_5V | POWER SUPPLY (5V） |
| 2 | VDD_LCD | POWER SUPPLY |
| 3 | LCD_BL_PWM | Connecting with the external BL driver |
| 4 | LCD_RST | LCM RESET PIN |
| 5 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
| 6 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
| 7 | TOUCH_RST_L | TP RESET PIN |
| 8 | TOUCH_INT_H | TP Interrupt PIN |
| 9 | VCC3V0_TOUCH | TP POWER SUPPLY (3V) |
| 10 | GND | Ground |
| 11 | I2C4_SCL | TP I2C clock (SCL) clock (SCLK) |
| 12 | I2C4_SDA | TP I2C data (SDA) data input (MOSI) |
| 13-14 | NC | No Connection |
| 15-17 | GND | Ground |
| 18 | LCD_EN | LCM Data enable signal |
| 19 | CLKP | Positive MIPI differential CLOCK input |
| 20 | CLKN | Negative MIPI differential CLOCK input |
| 21 | DSI_D0P | Positive MIPI differential data input |
| 22 | DSI_D0N | Negative MIPI differential data input |
| 23 | DSI_D1P | Positive MIPI differential data input |
| 24 | DSI_D1N | Negative MIPI differential data input |
| 25-26 | NC | No Connection |
| 27 | DSI_D2P | Positive MIPI differential data input |
| 28 | DSI_D2N | Negative MIPI differential data input |
| 29 | DSI_D3P | Positive MIPI differential data input |
| 30 | DSI_D3N | Negative MIPI differential data input |
| RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
