Tamanho: 5 polegadas
Resolução: 480*854
Área ativa: 61,63*109,65mm
Interface: SPI RGB
Ângulo de visão: IPS
Brilho: 530 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

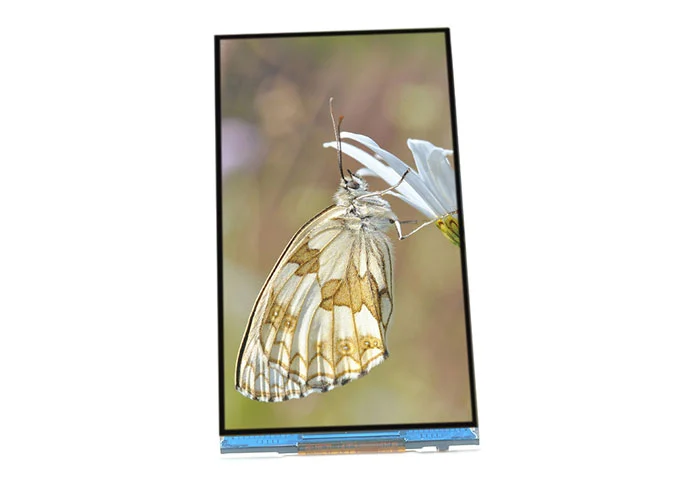

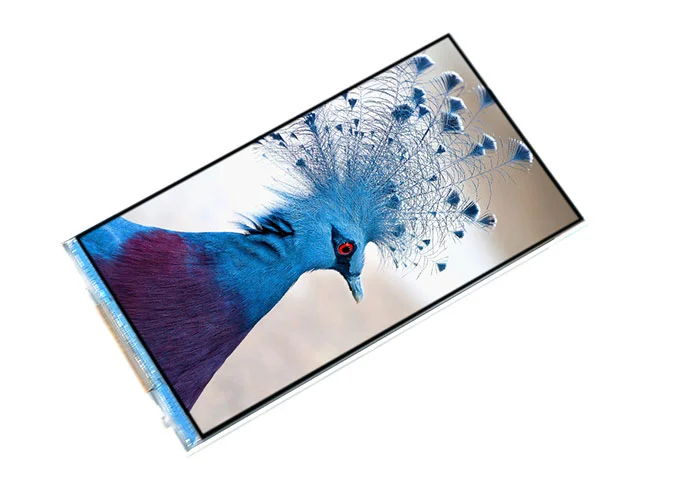

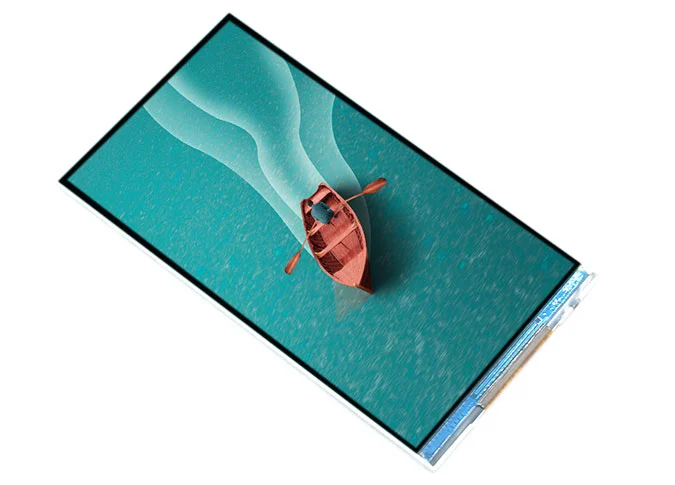

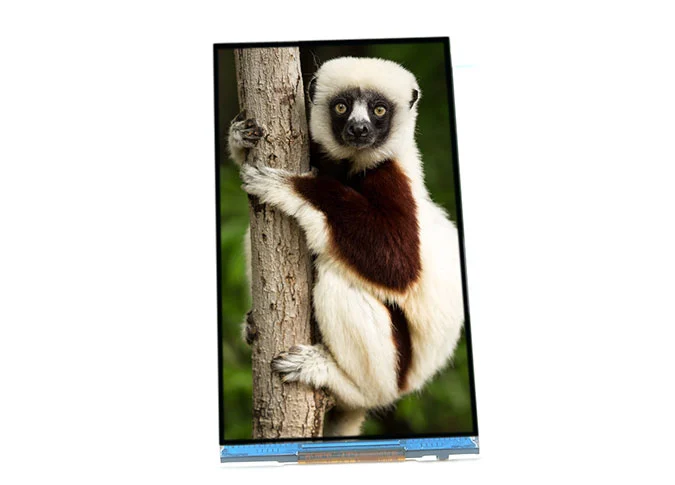

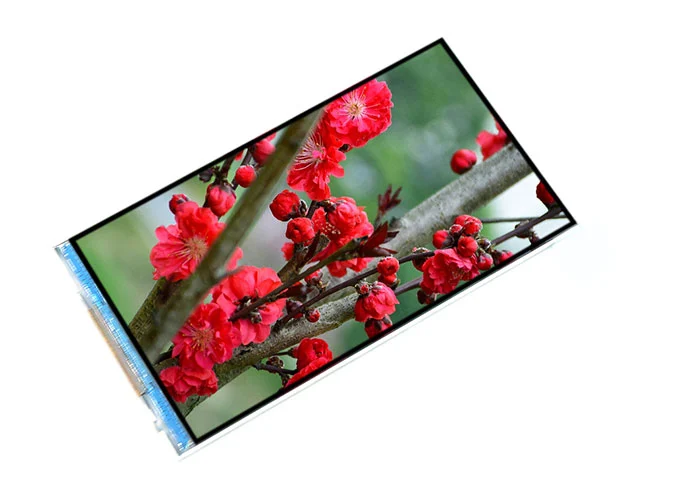

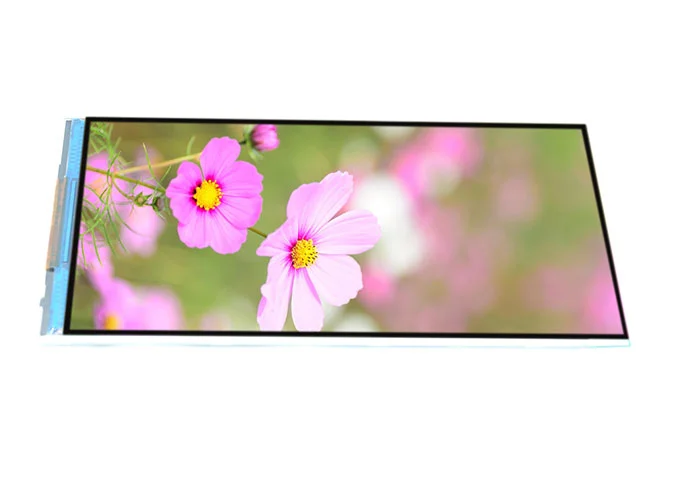

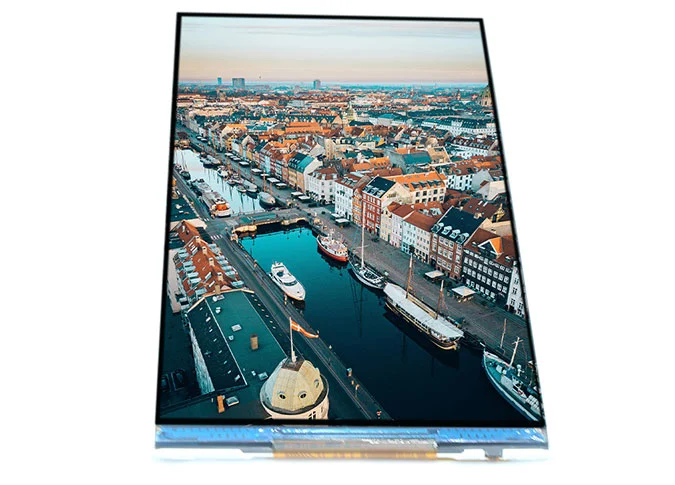

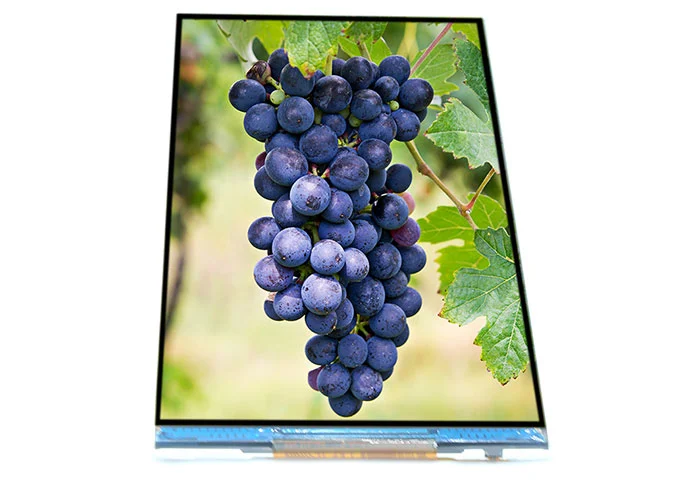

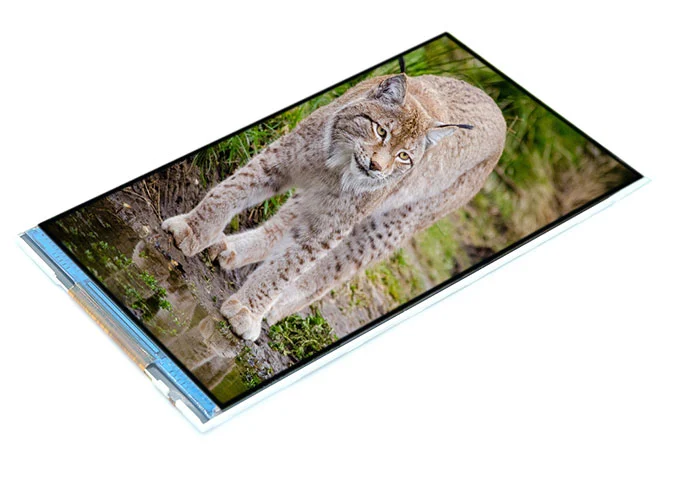

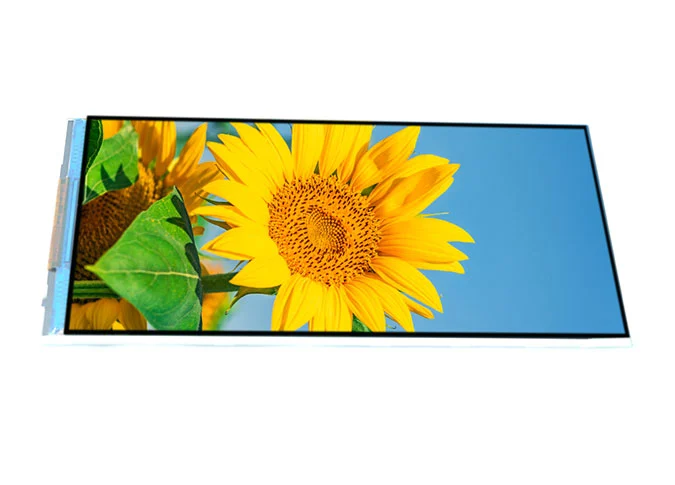

Z49399 é uma tela de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com resolução de 480*854. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 5 "tenha um ângulo de visão mais amplo. Este display LCD é embutido ST7701S-G5 driver IC. Este TFT a-SiLCD quadradoMódulo vem com interface SPI RGB, brilho 530cd/m².
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, como umFornecedor do módulo TFT LCD, Nós também podemos personalizar para você.
Como umFornecedor LCD quadrado, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD de 5 polegadas é amplamente utilizada em médicos, campainha visual, carteira E, POS, jogador de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, casa inteligente, indústria, portátil, ao ar livre, HMI, E-bike, veículo, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 5.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 128.4 (H) × 128.4 (V） | um |

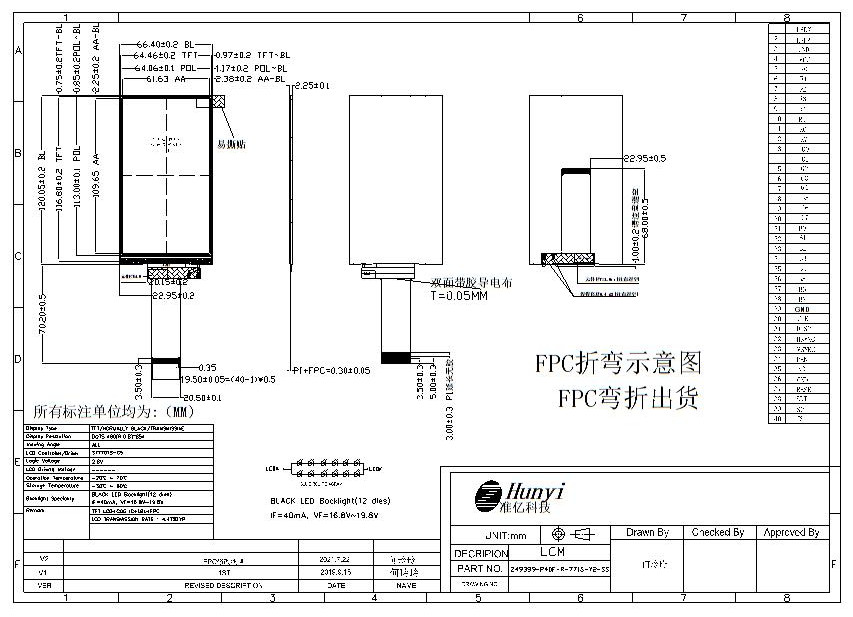

4 | LCM Outline Dimension (Without FPC） | 66.40 (W) × 120.05 (H) ×2.25 (T) | mm |
5 | LCD Outline Dimension | 64.46 (W) × 116.80 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 61.33 (W) × 109.65 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.47% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |

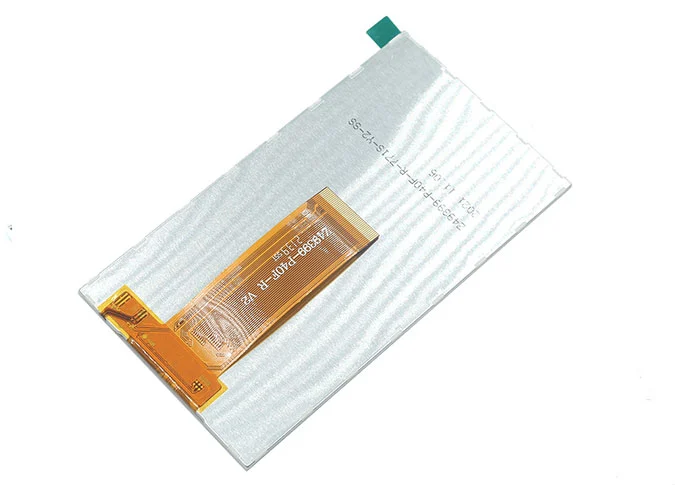

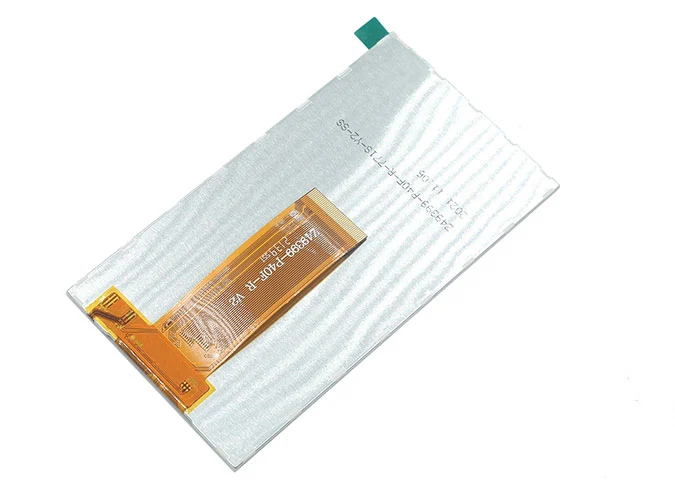

14 | FPC Version | Z49399-P40F-R V2 | - |
15 | Interface | RGB+SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 2 Parallel (12 lights in total) | - |
19 | Luminance | 530 | nit |
20 | Weight | 0.031 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
3 | GND | Ground |
4 | VCC | POWER SUPPLY (3.3V) |
5-12 | R0-R7 | DATA BUS |
13-20 | G0-G7 | DATA BUS |
21-28 | B0-B7 | DATA BUS |
29 | GND | Ground |
30 | CLK | Pixel clock signal in RGB I/F |
31 | DISP | Display on/off |
32 | HSYNC | Horizontal sync. Signal in RGB I/F. |
33 | VSYNC | Vertical sync. Signal in RGB I/F. |
34 | DEN | Data enable |
35 | NC | No Connection |
36 | GND | Ground |
37 | RESET | LCM RESET PIN |
38 | SDI | LCM SPI data (SDI) data input (MOSI) |
39 | SCL | LCM SPI clock (SCL) clock (SCLK) |
40 | CS | Chip Select input PIN |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
