Tamanho: 4.5 polegadas
Resolução: 480*854
Área ativa: 55,44*98,64mm
Interface: MIPI
Ângulo de visão: IPS
Brilho: 400 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

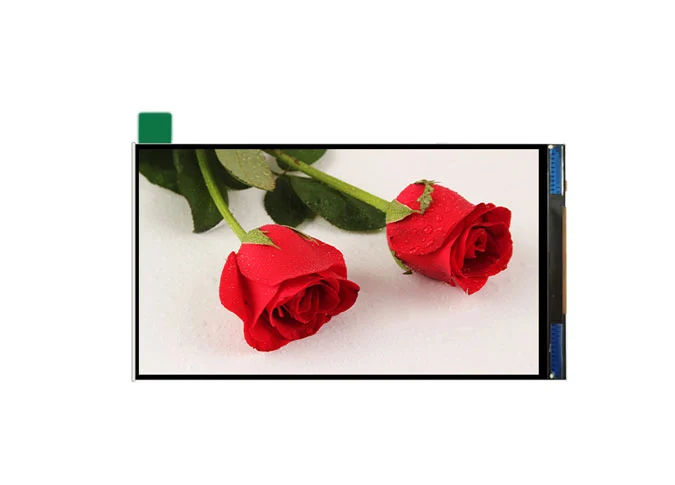

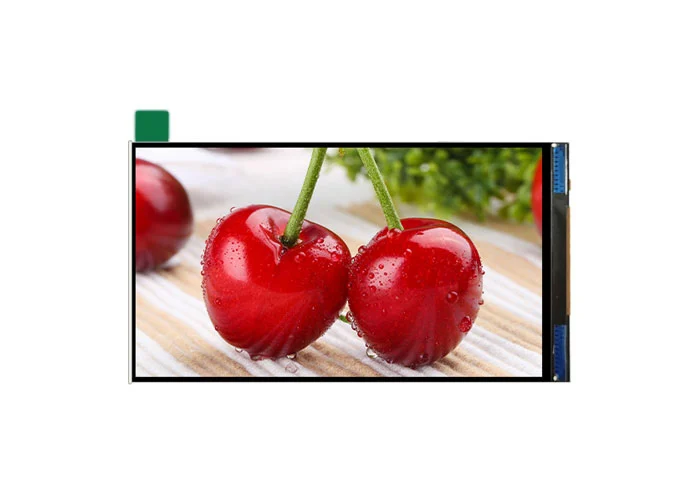

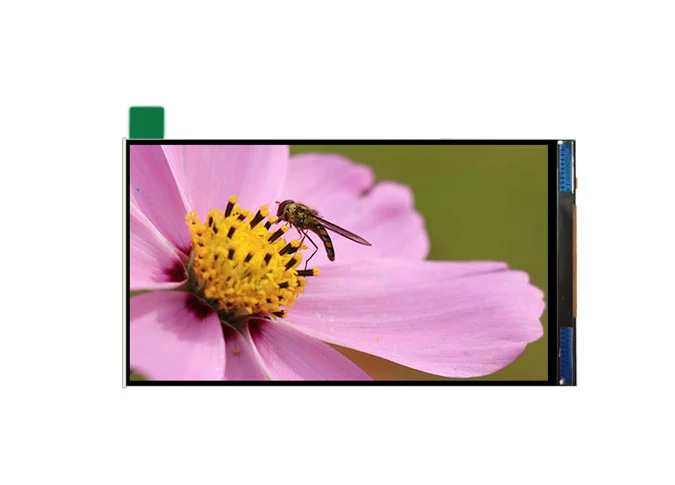

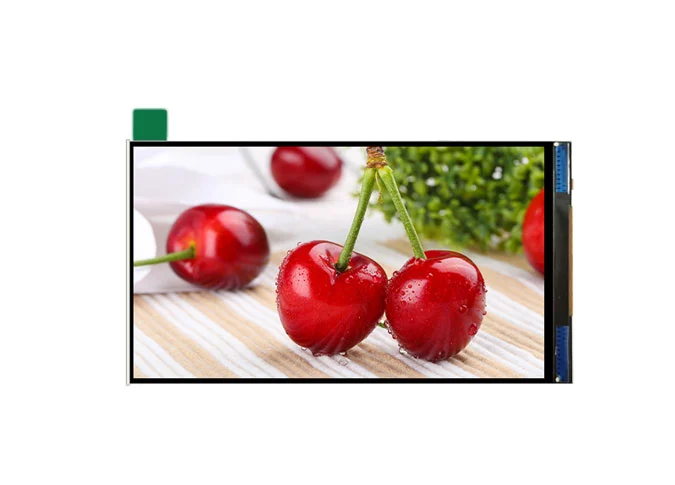

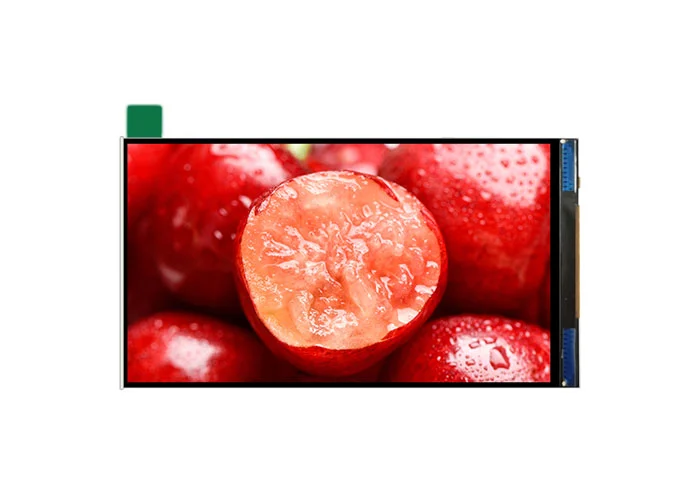

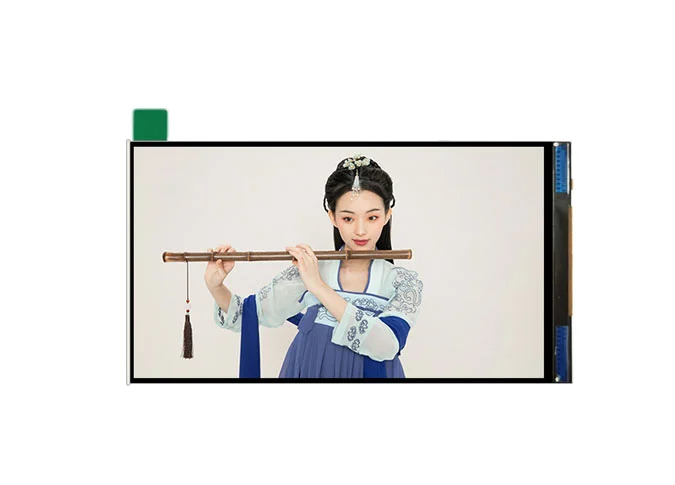

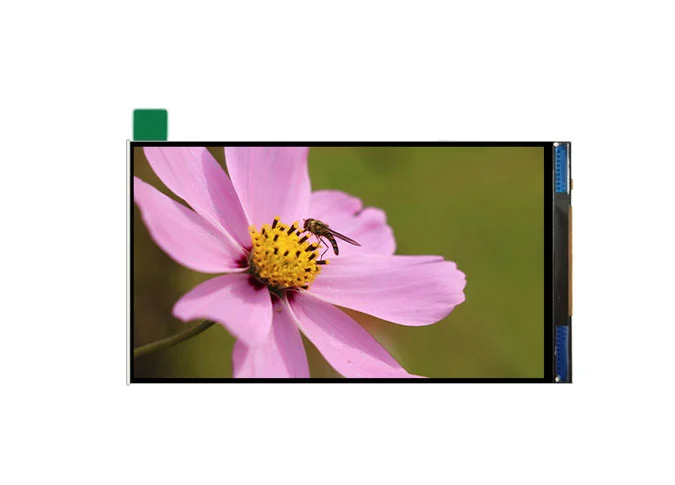

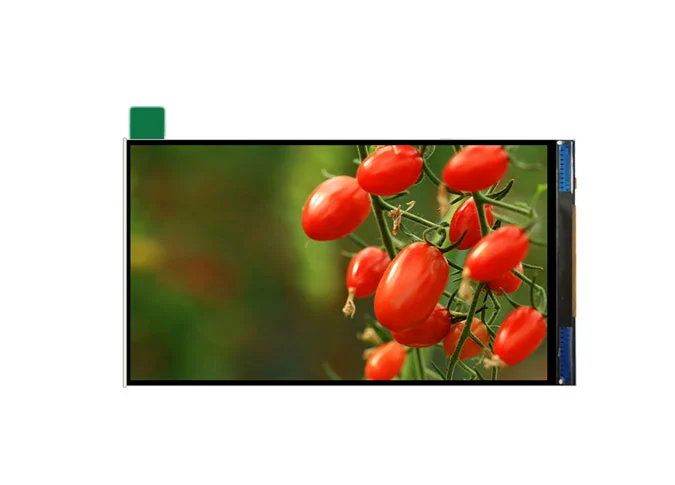

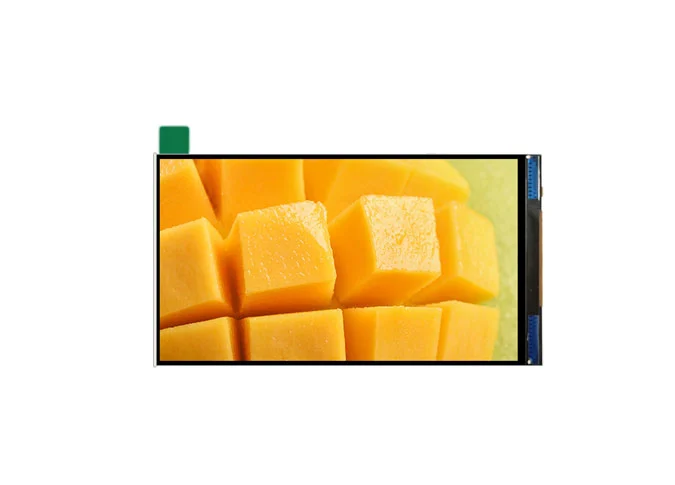

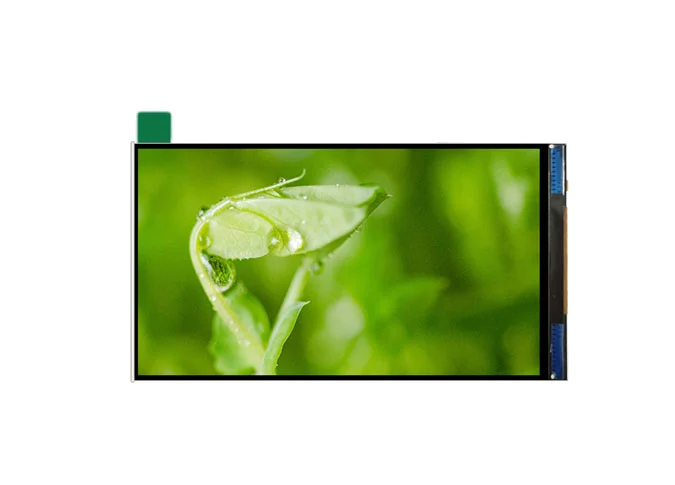

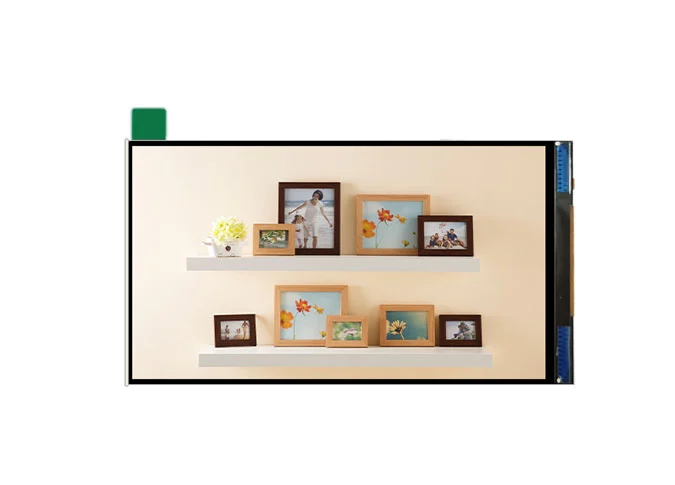

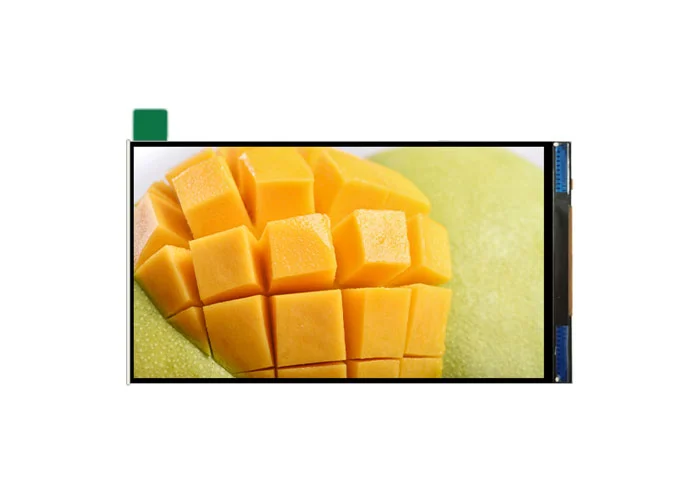

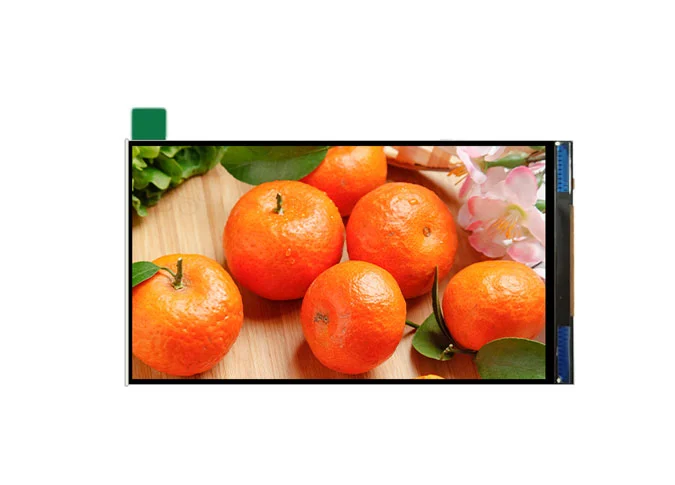

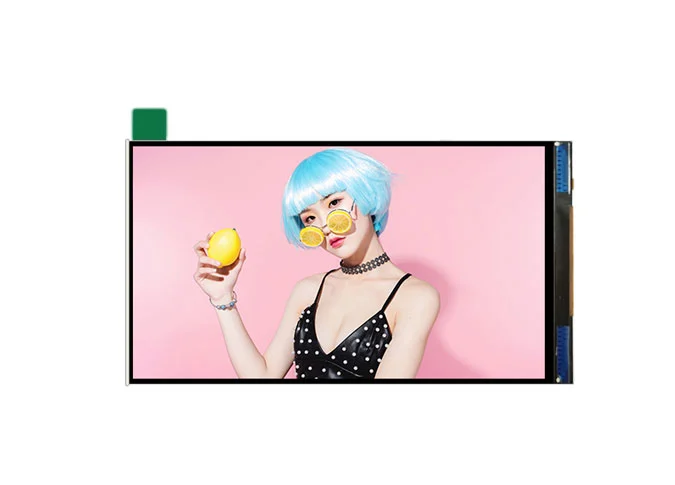

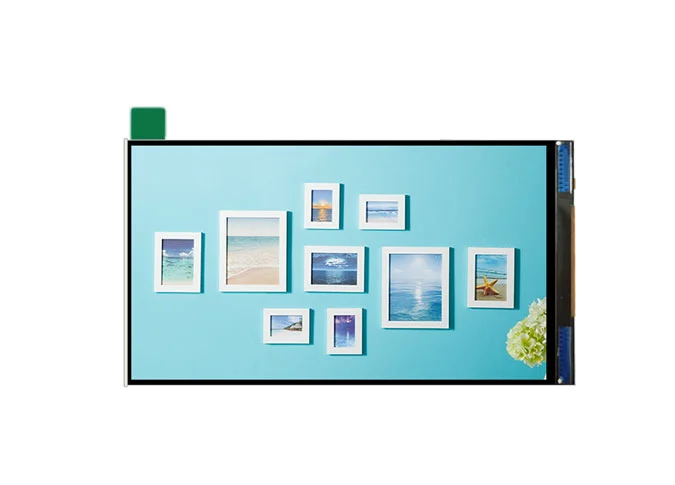

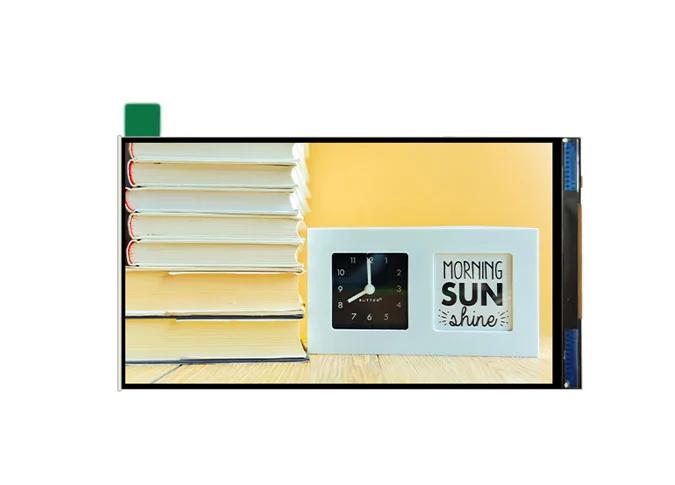

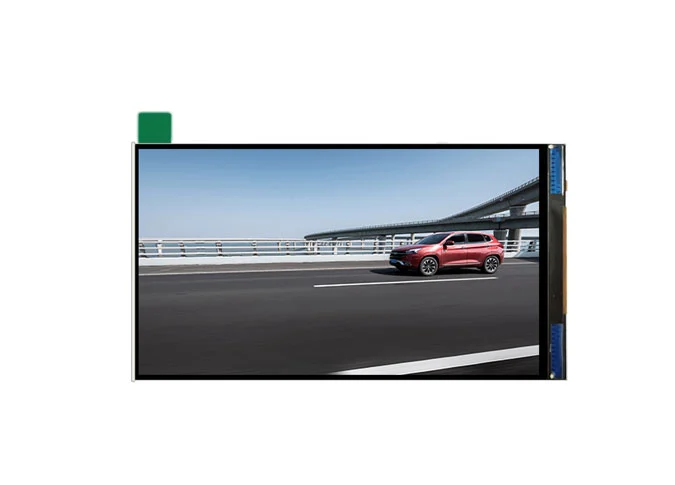

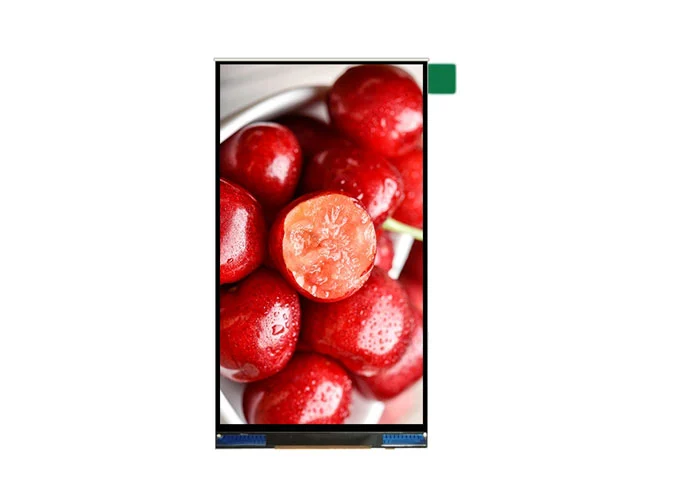

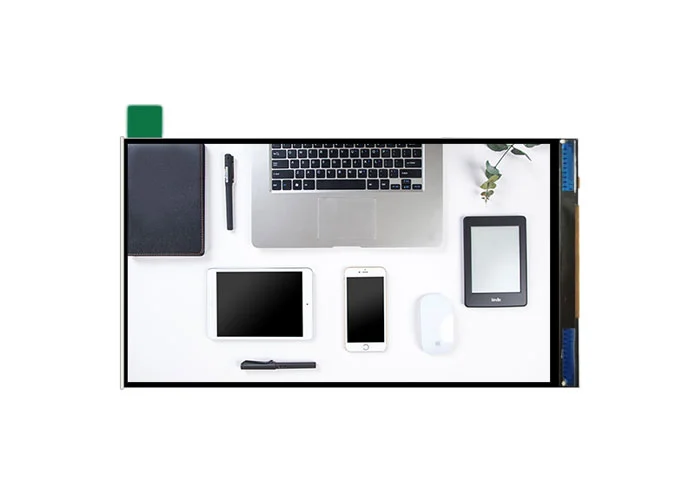

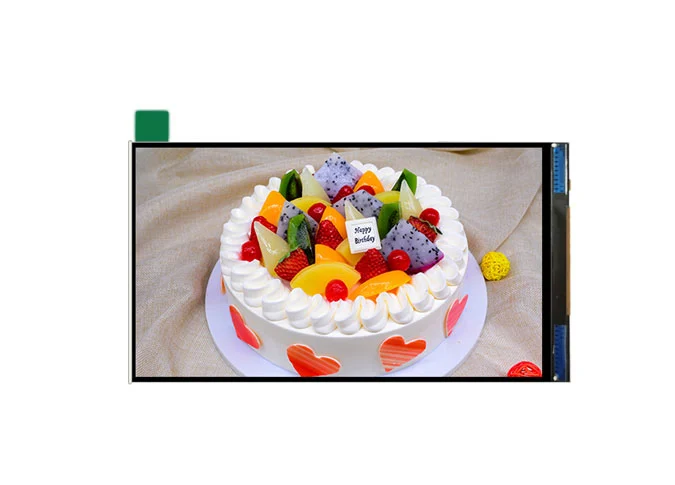

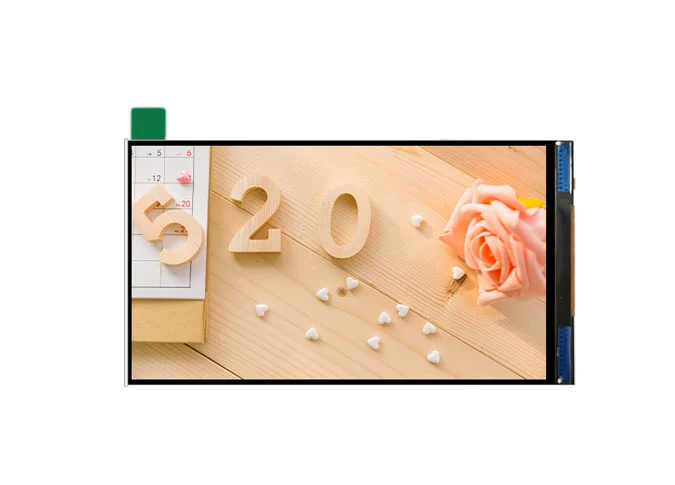

Z45058 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 480*854. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 4,5 "tenha um ângulo de visão mais amplo. Este display LCD é integrado ST7701S driver IC. Este a-Si TFT LCDMódulo amoledVem com interface RGB, 400 cd/m² de brilho.
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, nós podemos fornecerMódulo LCD personalizadoPara você.
Como umChina módulo LCD fabricante, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD de 4,5 polegadas é amplamente utilizada em campainha visual, carteira E, POS, jogador de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, temperatura infravermelha, tradutor, casa inteligente, indústria handheld, ao ar livre, HMI, etc.
Item | Main Display | Unit |
Number of Pixels | 480 * RGB * 854 | Pixel |

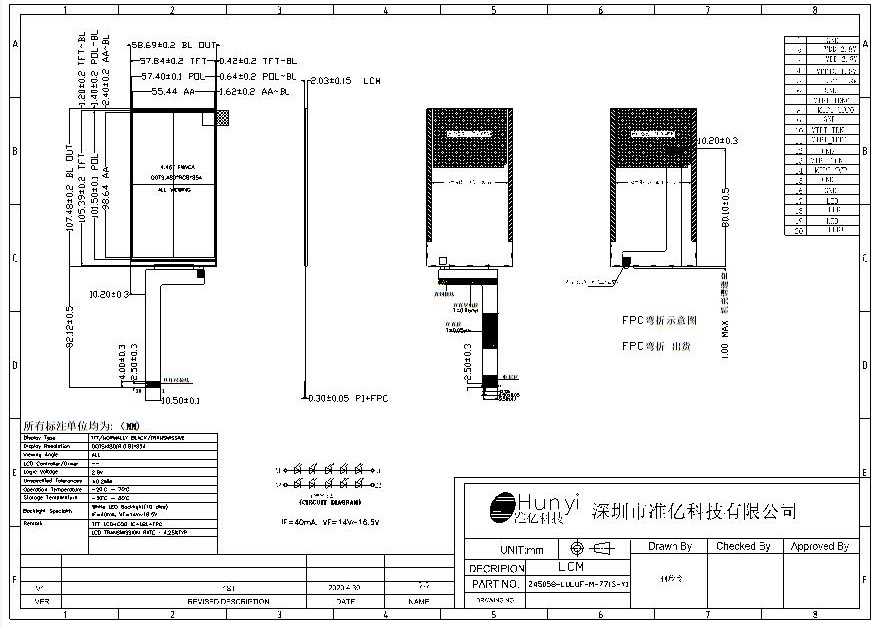

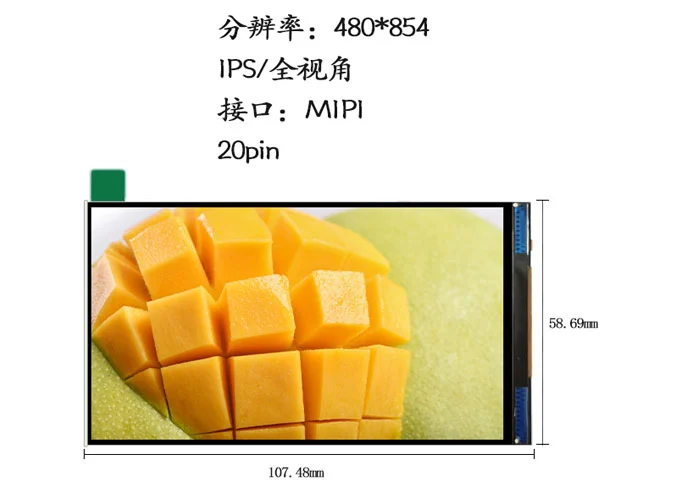

LCM Outline Dimension | 58.69 (W) * 107.48 (H) * 2.03 (T) | mm |
LCD Outline Dimension | 57.84 (W) * 105.39 (H) * 0.5 (T) | mm |
Active Area | 55.44 * 98.64 | mm |
Pixel Pitch | 0.1155 *0.1155 | mm |
Display Mode | Normal Black | |
Pixel Arrangement | R.G.B Vertical Stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | 4.25% (TYP） | |
LCD Contrast Ratio | Typ: 1000; Min: 800 | |

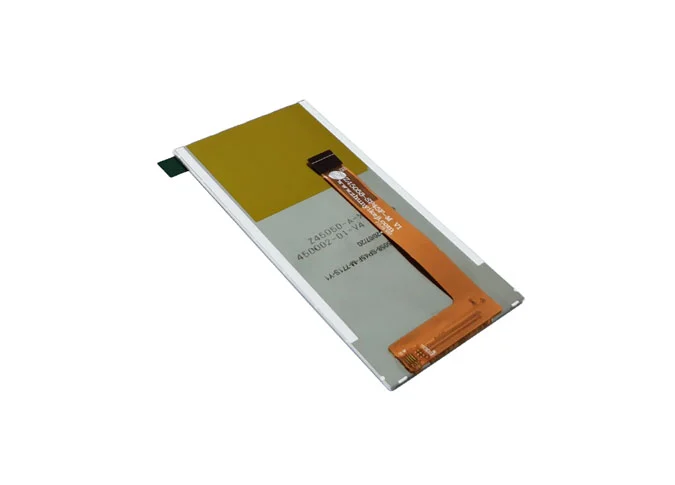

FPC Version | Z45058-LULUF-M V1 | |
Interface | MIPI | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 2 parallel 5series | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | PIN DESC. |
1 | GND | Ground |
2 | VDD | POWER SUPPLY（2.8V） |
3 | VDD | POWER SUPPLY（2.8V） |
4 | IOVDD | I/O POWER SUPPLY（1.8V） |
5 | RESET | RESET PIN（1.8V） |
6 | GND | Ground |
7 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
8 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
9 | GND | Ground |
10 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
11 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
12 | GND | Ground |
13 | CLKN | MIPI-DSI CLOCK differential signal input pin |
14 | CLKP | MIPI-DSI CLOCK differential signal input pin |
15 | GND | Ground |
16 | GND | Ground |
17 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
18 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
19 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
20 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
