Tamanho: 4.3 polegadas
Resolução: 800*480
Área ativa: 95.04*53.86mm
Interface: RGB
Ângulo de visão: IPS
Brilho: 1000 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

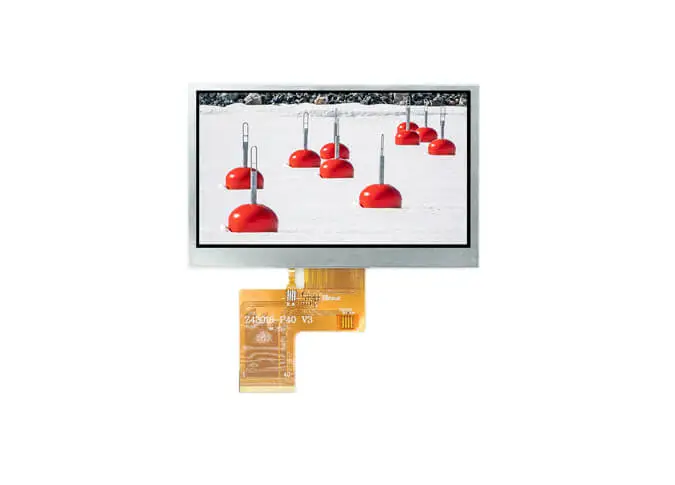

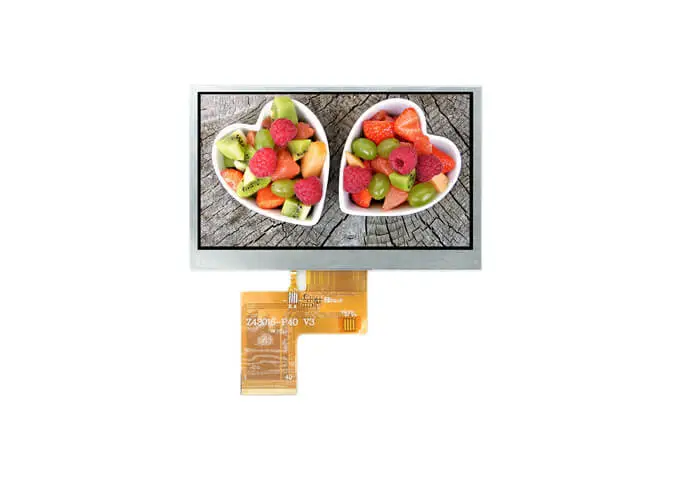

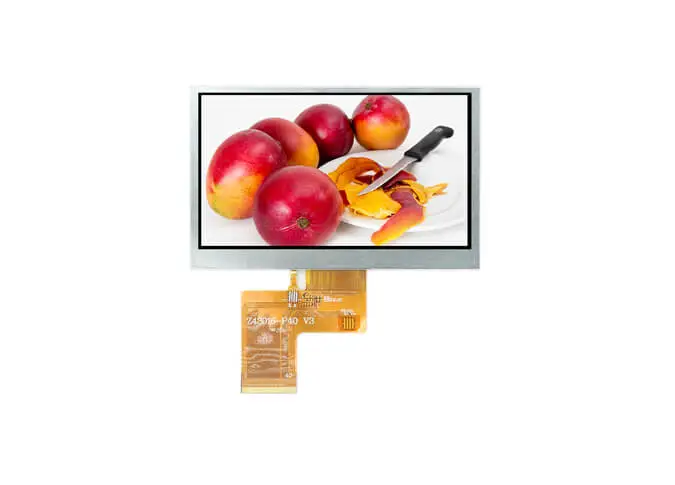

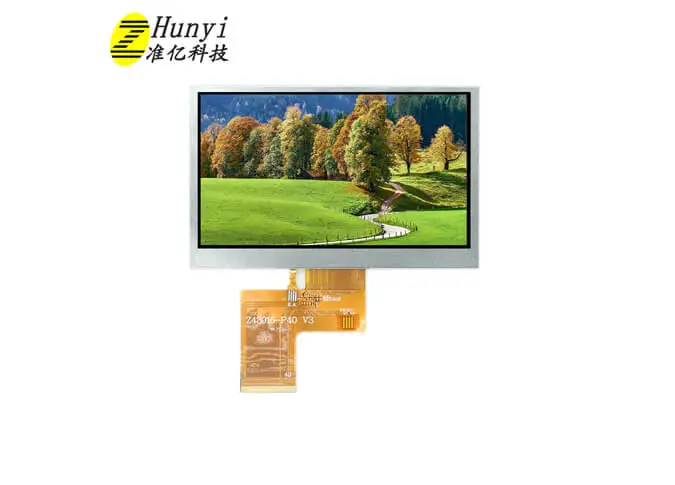

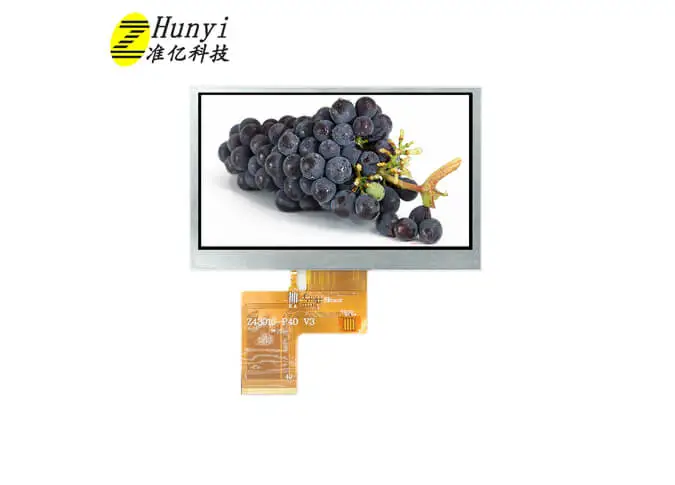

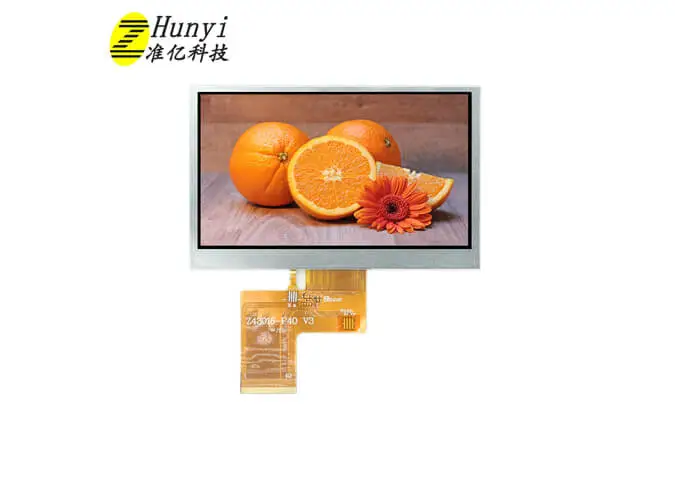

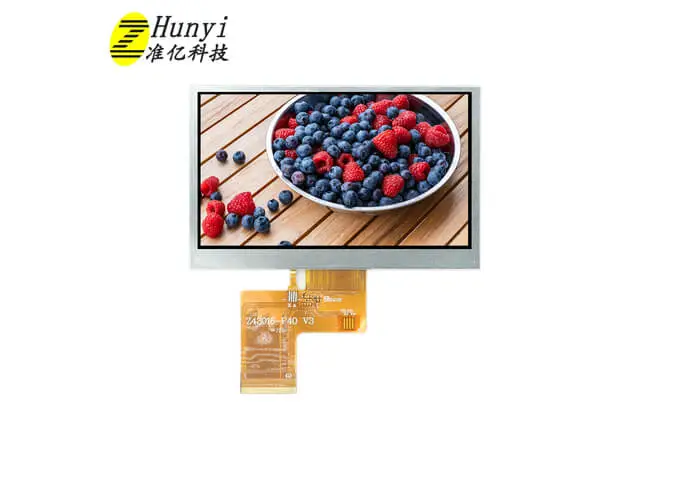

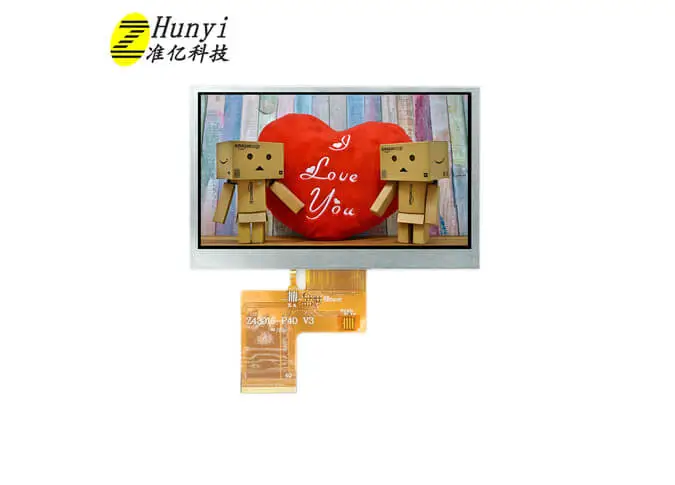

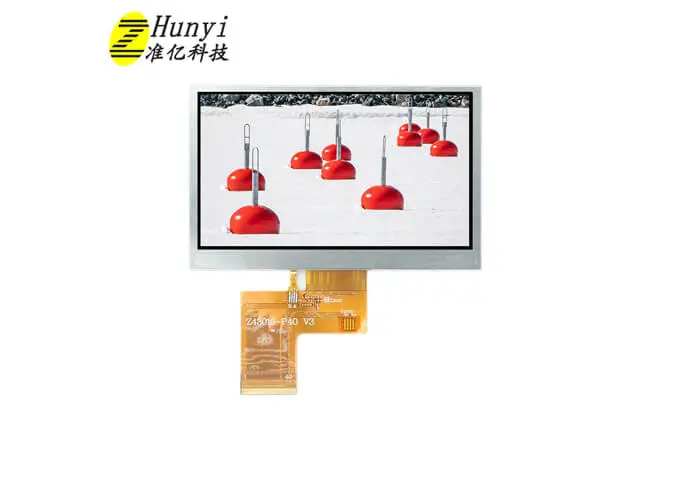

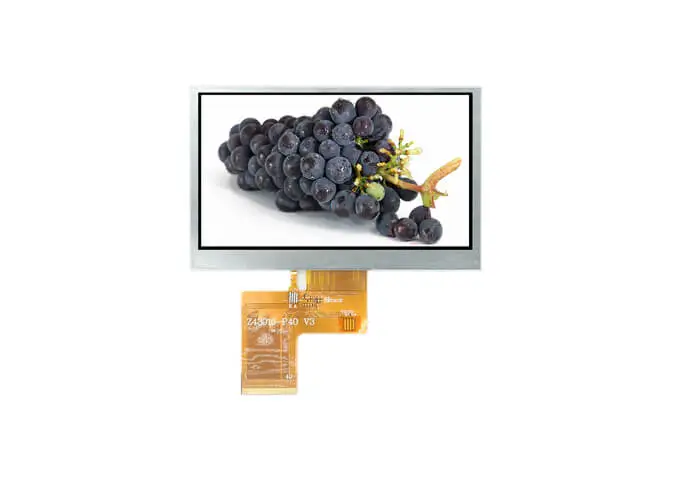

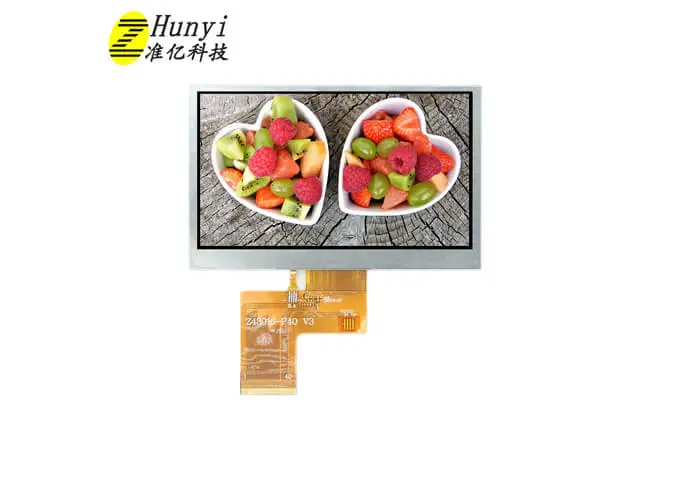

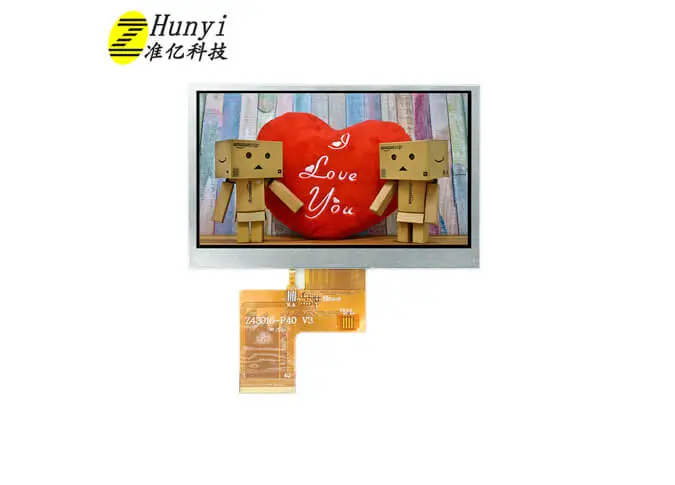

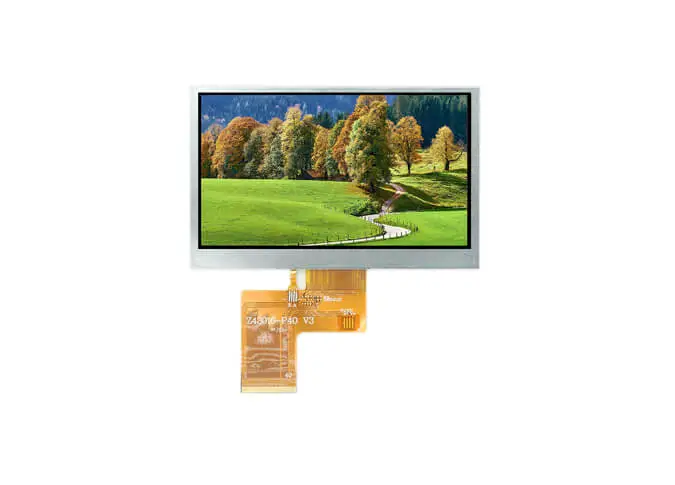

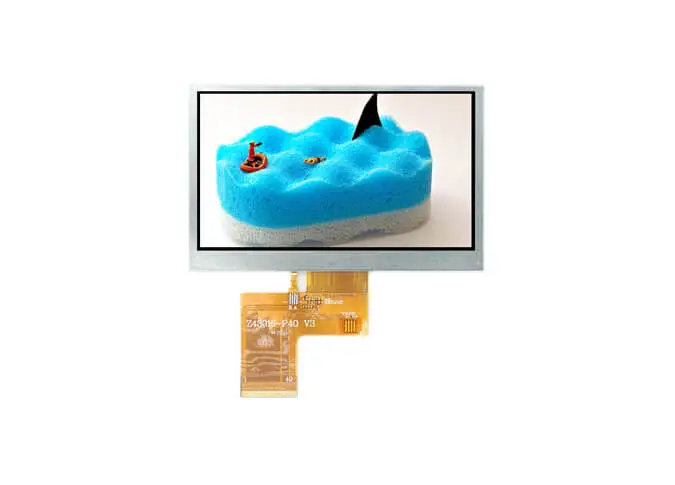

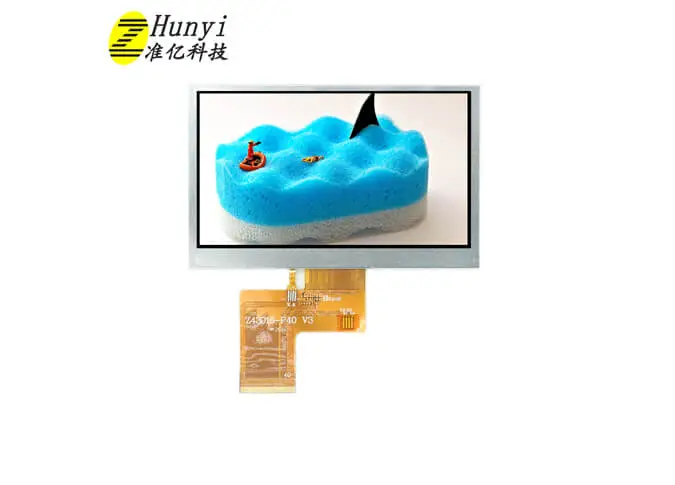

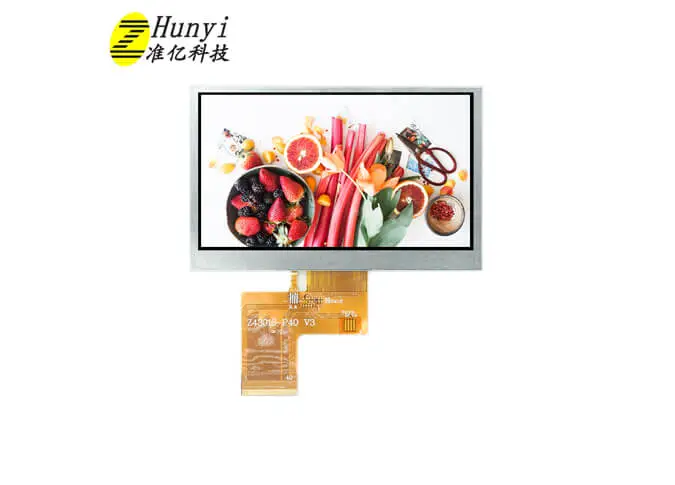

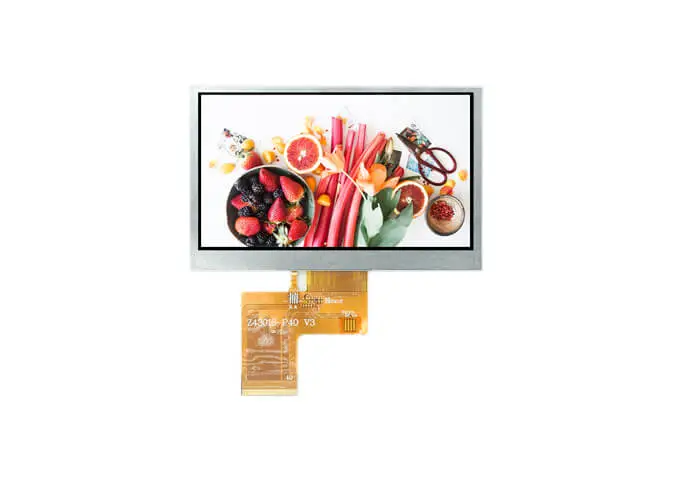

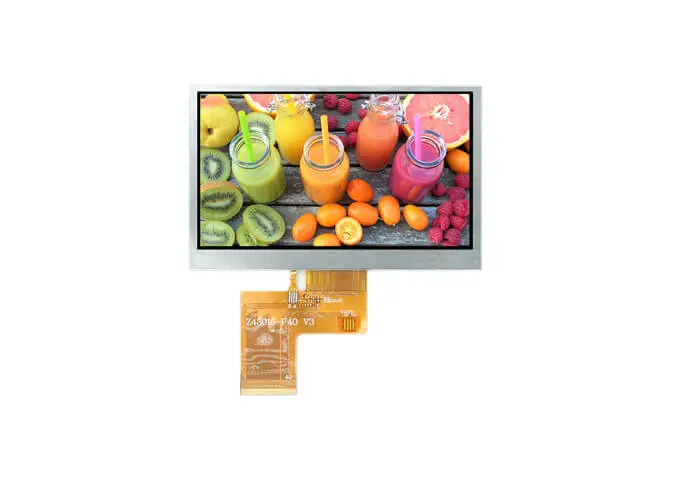

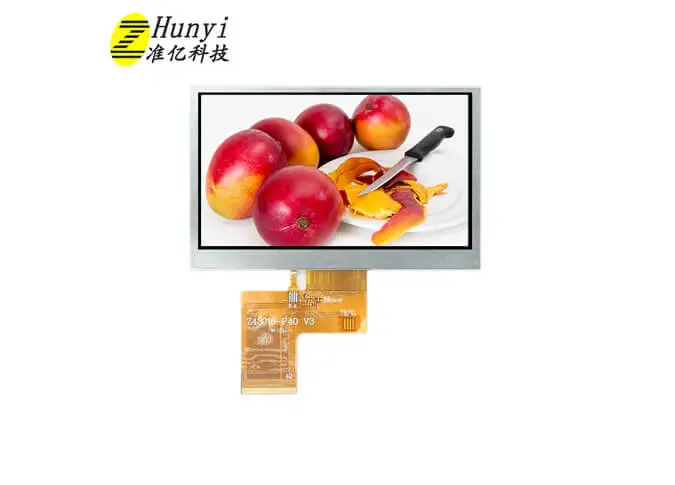

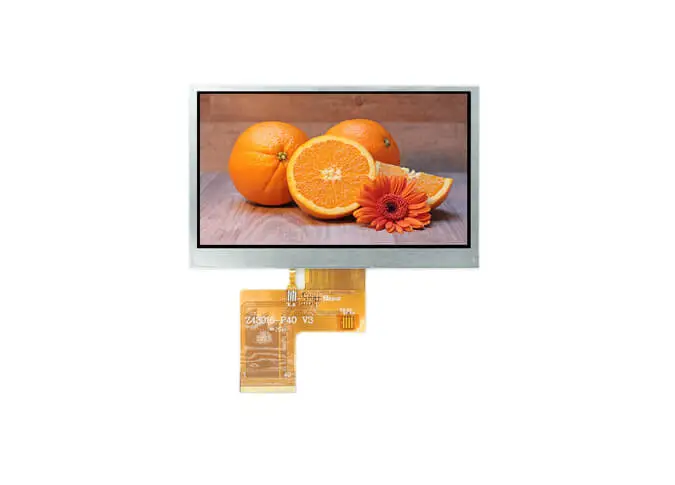

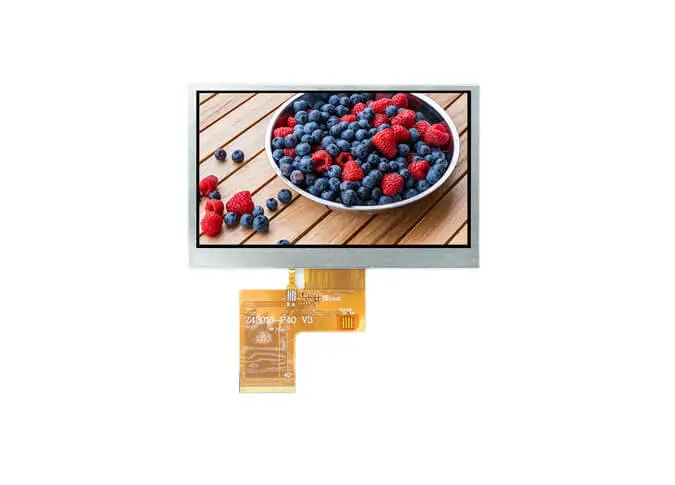

Z43080 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 800*480. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 4,3 "tenha um ângulo de visão mais amplo. Este display LCD é integrado ST7262E43 driver IC. Este a-Si TFT LCDMódulo amoledVem com interface RGB, 1000 cd/m² brilho.
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, nós podemos fornecerMódulo LCD personalizadoPara você.
Como umChina módulo LCD fabricante, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD horizontal de 4,3 polegadas é amplamente utilizada em campainha visual, carteira E, POS, jogador de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, casa inteligente, portátil industrial, ao ar livre, HMI, E-bike, veículo elétrico, painel de instrumentos, velocímetro, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.3 | inch |
2 | Display Resolution | 800 (H) × RGB × 480 (V) | pixels |
3 | Pixel Pitch | 198 (H) × 198 (V) | um |

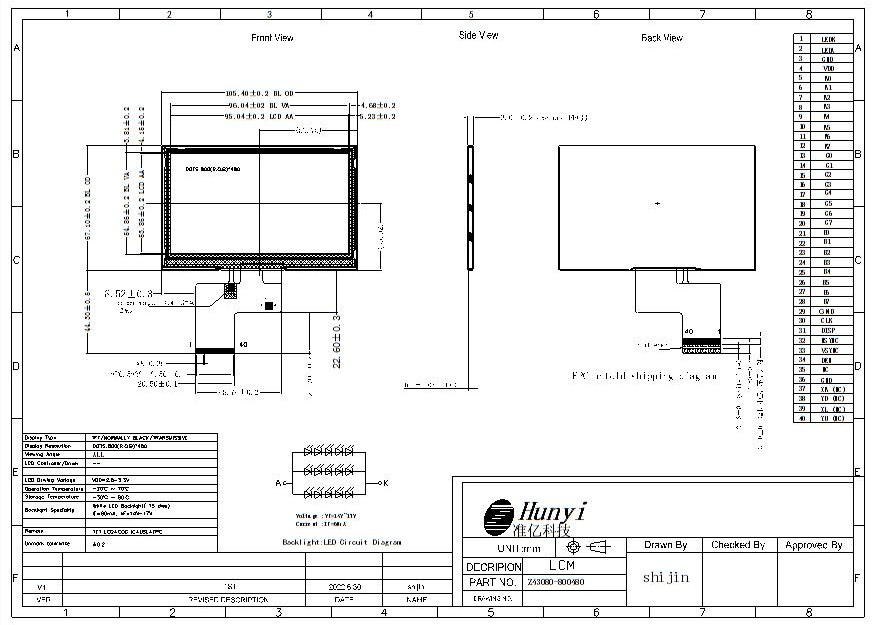

4 | LCM Outline Dimension (Without FPC） | 105.40 (W) × 67.10 (H) ×3.0 (T) | mm |
6 | LCD Active Area | 95.04 (W) × 53.86 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7262E43 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
14 | FPC Version | - | - |
15 | Interface | RGB | - |
16 | Operating Temperature | -30°C~ 80°C | - |
17 | Storage Temperature | -30°C~ 85°C | - |
18 | Backlight Arrangement | LED/5 Series 3 Parallel (15 lights in total) | - |
19 | Luminance | Typ.: 1000 | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | Cathode of LED backlight |
2 | LEDA | Anode of LED backlight |
3 | GND | Power ground |
4 | VCC | Power voltage |
5-12 | R0-R7 | RED DATA BUS |
13-20 | G0-G7 | GREEN DATA BUS |
21-28 | B0-B7 | BLUE DATA BUS |
29 | GND | Power ground |
30 | CLK | Pixel clock |
31 | DISP | Display on/off |
32 | HSYNC | Horizontal sync signal |
33 | VSYNC | Vertical sync signal |
34 | DEN | Data enable |
35 | HDIR | UP/Down sequence control of source driver. |
36 | VDIR | Right/Left sequence control of source driver. |
37-40 | NC | NO connect |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
Zhunyi Tecnologia presta atenção à qualidade e serviço. Bem-vindo para nos visitar e juntar as mãos para um futuro próspero.
