Tamanho: 4.3 polegadas
Resolução: 480*272
Interface LCD: RGB
Interface de toque: IIC
Painel de toque: Capacitivo
Motorista IC: SC7283
Controlador de toque: GT911
Ângulo de visão: IPS
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

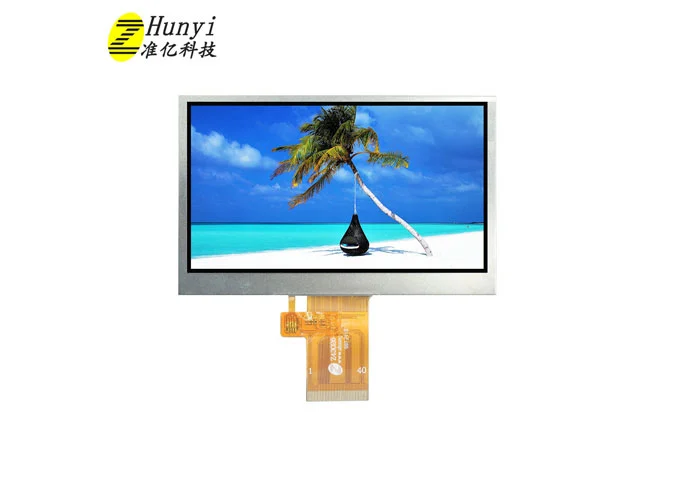

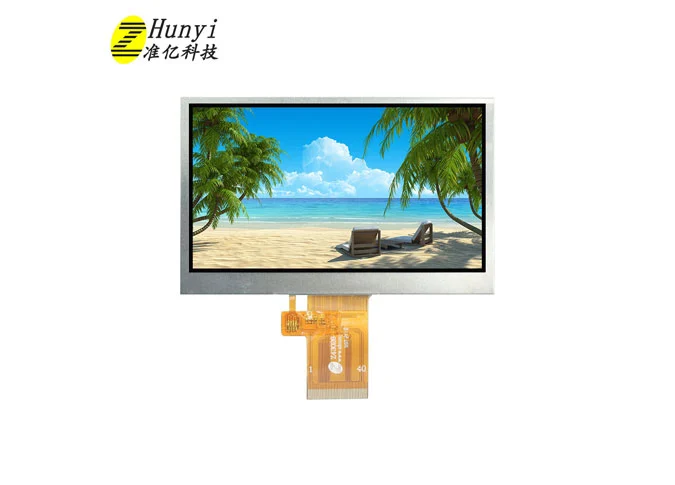

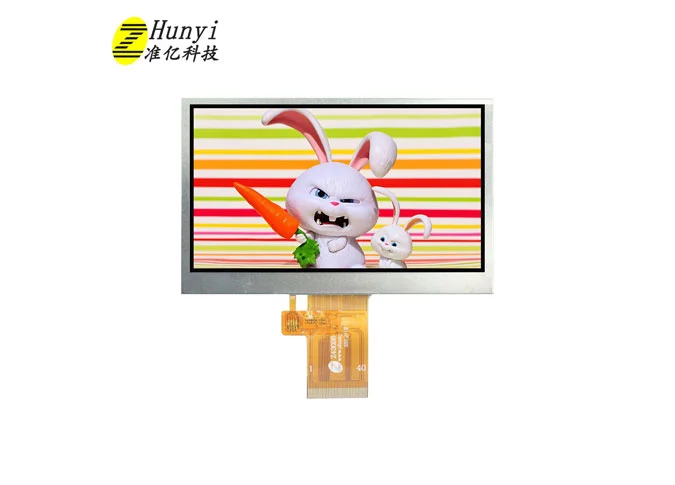

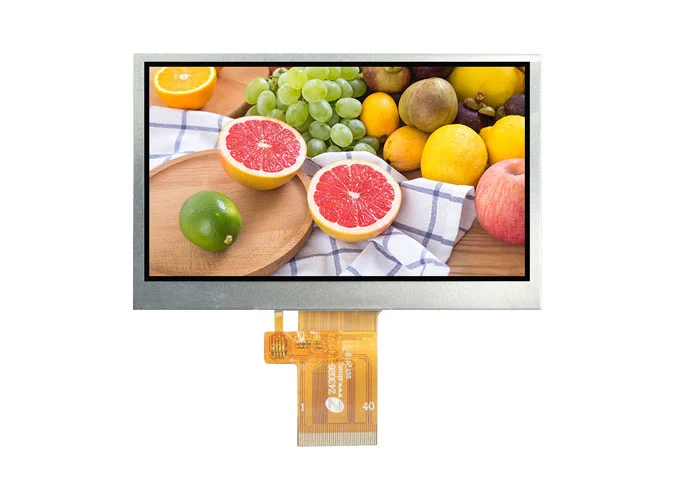

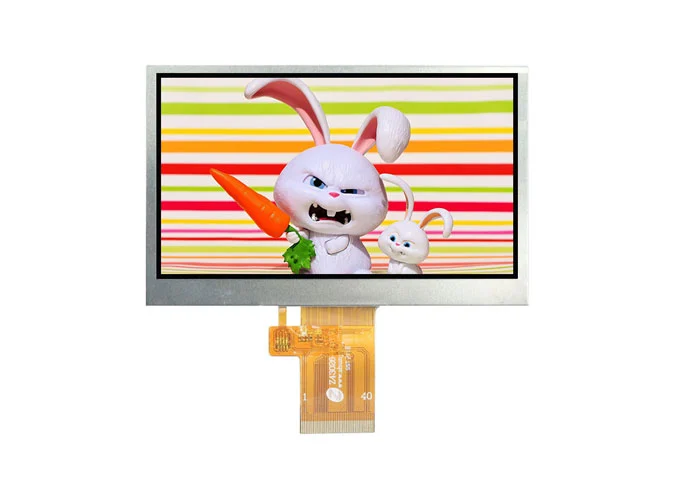

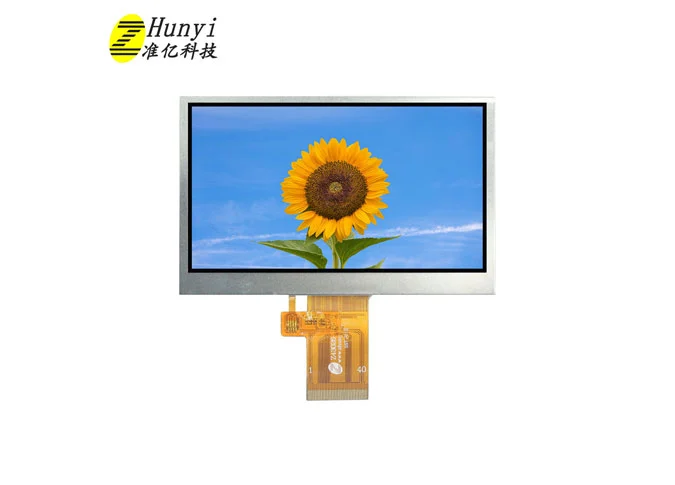

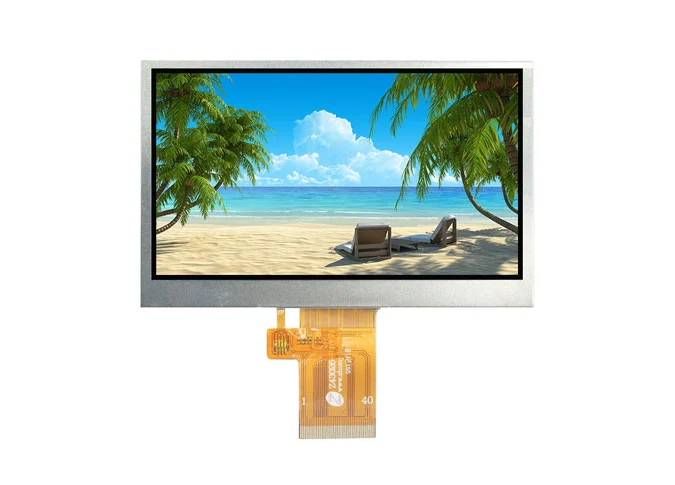

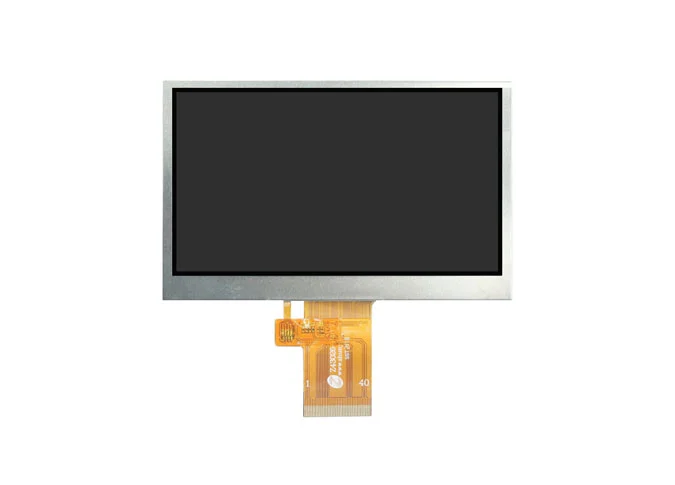

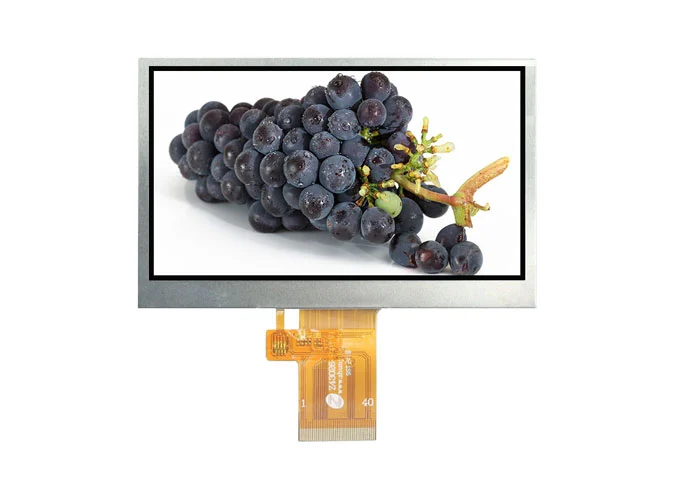

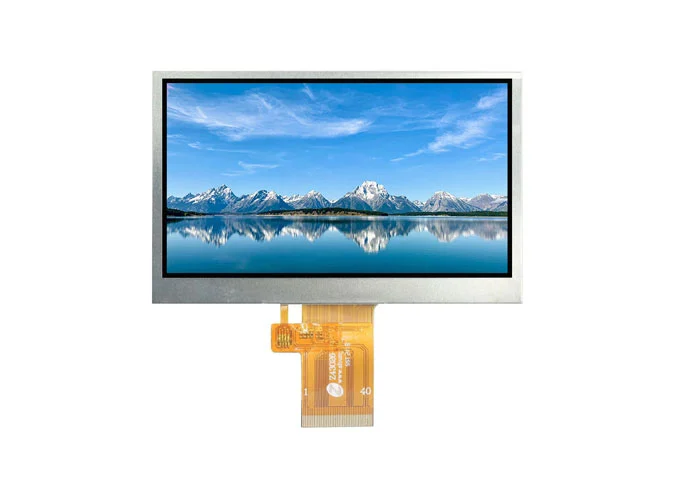

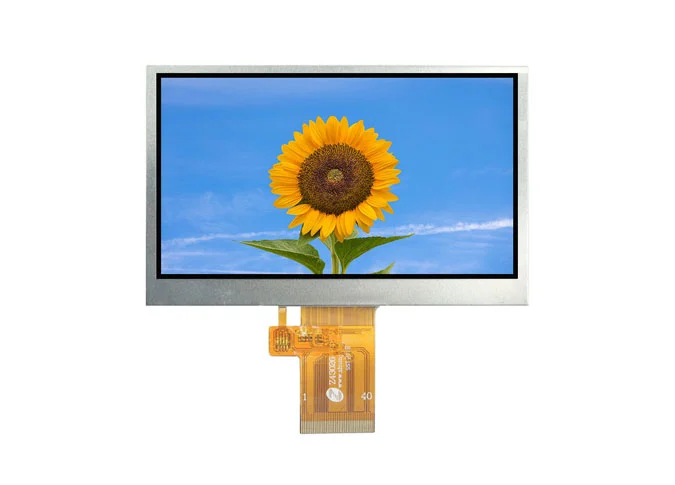

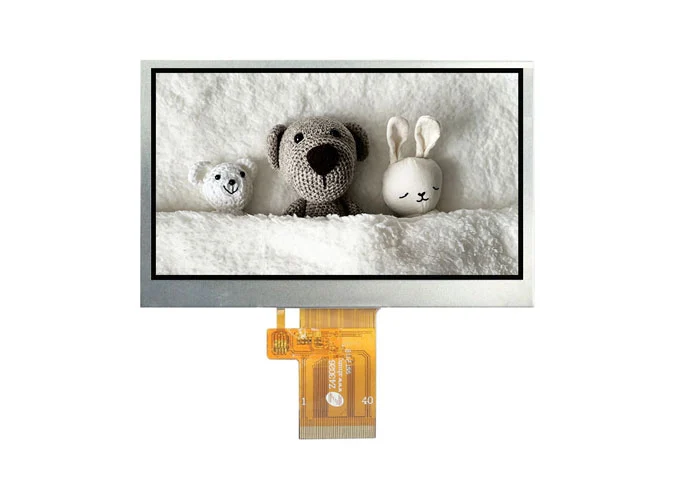

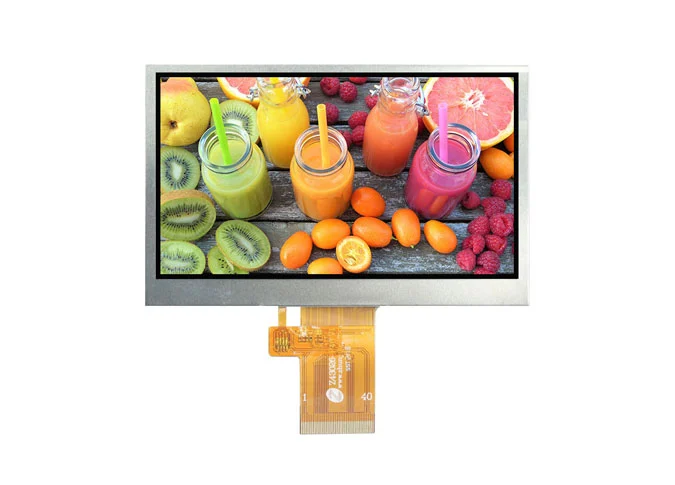

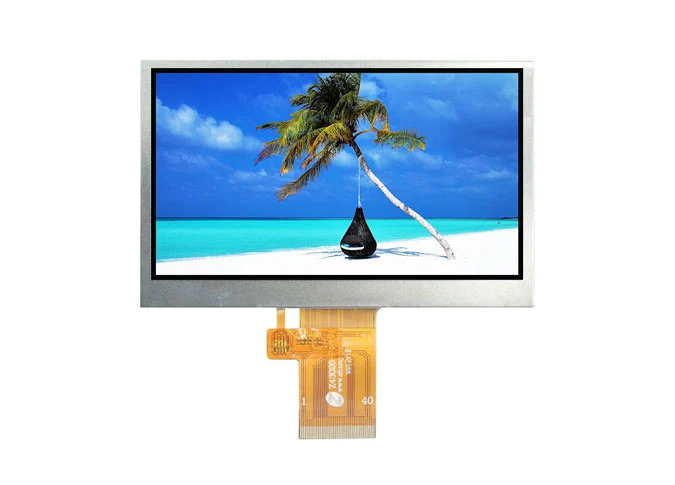

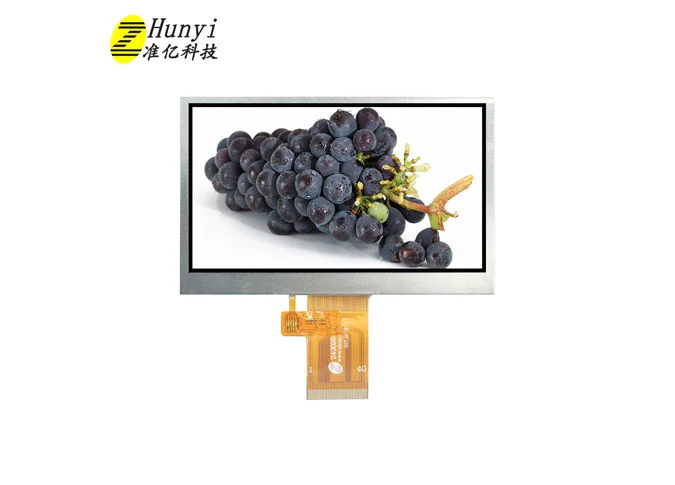

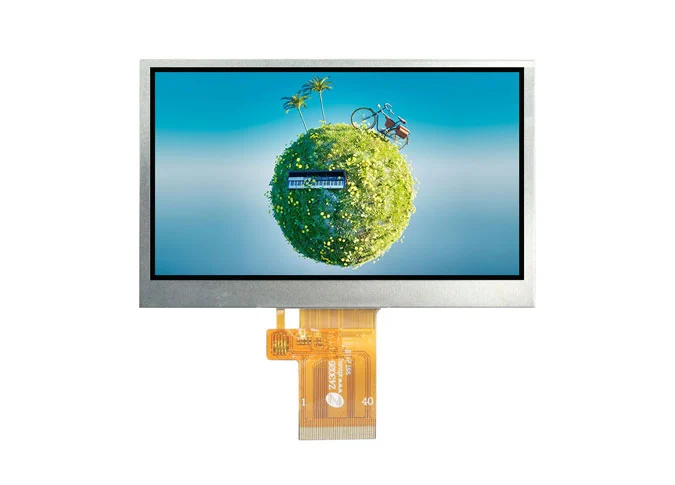

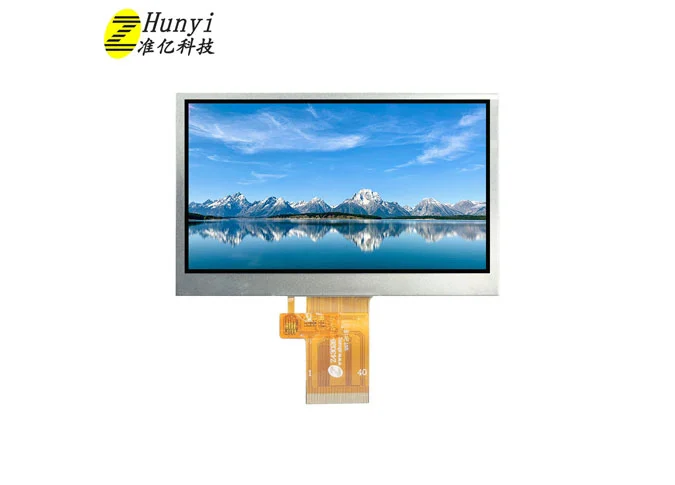

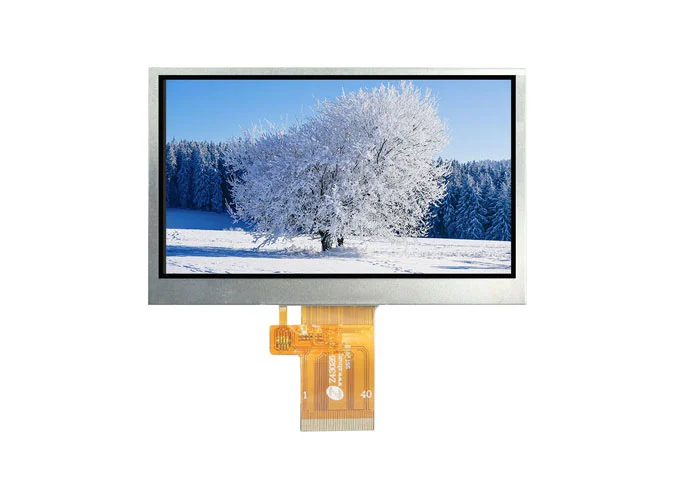

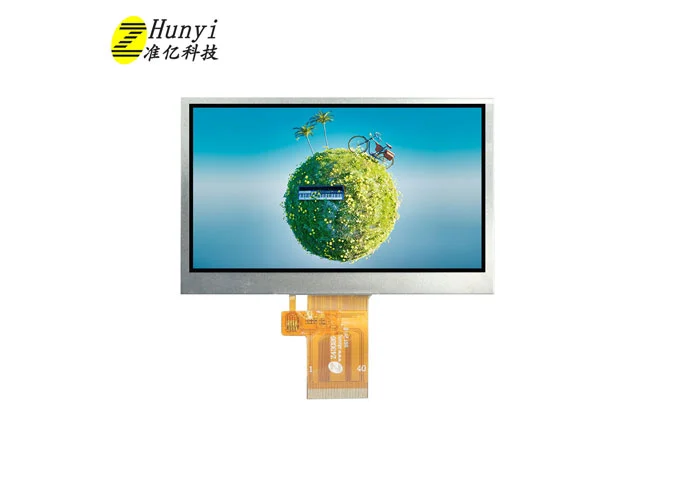

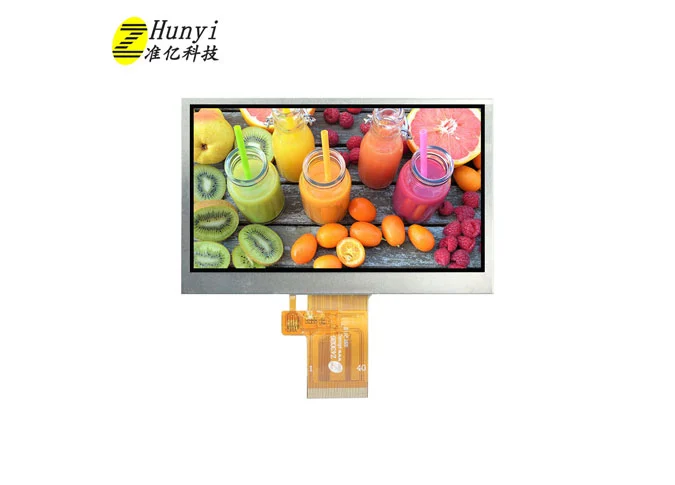

Z43026-ZC é um visor de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com painel de toque capacitivo, QVGA 480*272. EsteAtacado display LCD TFTÉ driver de LCD SC7283 integrado IC e controlador de toque GT911. Este módulo de toque a-Si TFT LCD vem com interface RGB e I2C. Multi-ponto de toque.
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, luz de fundo, brilho, cor etc, como umFornecedor de display LCD personalizado, Nós também podemos personalizar para você.
Como umFábrica de módulo de exibição LCD, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
Esta tela de toque LCD de 4,3 polegadas é amplamente utilizada em campainha visual, carteira E, POS, jogador de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, casa inteligente, portátil industrial, ao ar livre, HMI, E-bike, veículo elétrico, painel de instrumentos, velocímetro, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.3 | inch |
2 | Display Resolution | 480 (H) × RGB × 272 (V) | pixels |
3 | Pixel Pitch | 198 (H) × 198 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 105.46 (W) × 67.16 (H) × 2.75 (T) | mm |
5 | LCD Outline Dimension | 100.16 (W) × 61.86 (H) × 0.8 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 126.04 (W) × 84.86 (H) × 6.75 (T) | mm |
7 | LCD Active Area | 95.04 (W) × 53.86 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | SC7283-G4 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 6.9% Min: 6.2% | - |
14 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |
15 | FPC Version | Z43026-P40 V1 | - |
16 | Interface | RGB | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/5 Series 2 Parallel (10 lights in total) | - |
20 | Luminance | TBD | nit |
21 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | DISP | Display on/off |
3 | VCI | POWER SUPPLY (3.3V) |
4 | IOVCC | I/O POWER SUPPLY (1.8V) |
5-7 | GND | Ground |
8-15 | D0-D7 | BLUE DATA |
16-25 | NC | No Connection |
26 | DEN | Data enable signal in RGB I/F DE mode. |
27 | CLK | Pixel clock signal in RGB I/F |
28 | HSYNC | Horizontal sync. Signal in RGB I/F. |
29 | VSYNC | Vertical sync. Signal in RGB I/F. |
30-34 | NC | No Connection |
35-36 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
37-38 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
39-40 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TP_VDD | TP POWER SUPPLY |
2 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
3 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
4 | TP_INT | TP Interrupt PIN |
5 | TP_RST | TP Reset PIN |
6 | GND | Ground |

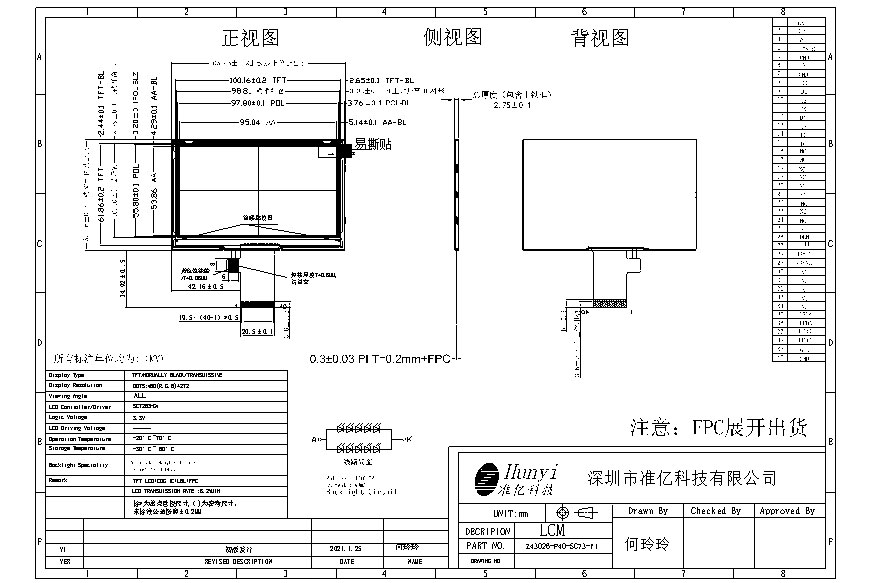

3.1 LCM
