Tamanho: 4.3 polegadas
Resolução: 480*272
Interface LCD: RGB
Interface de toque: IIC
Painel de toque: Capacitivo
Motorista IC: ST7283
Controlador de toque: GT911
Ângulo de visão: IPS
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

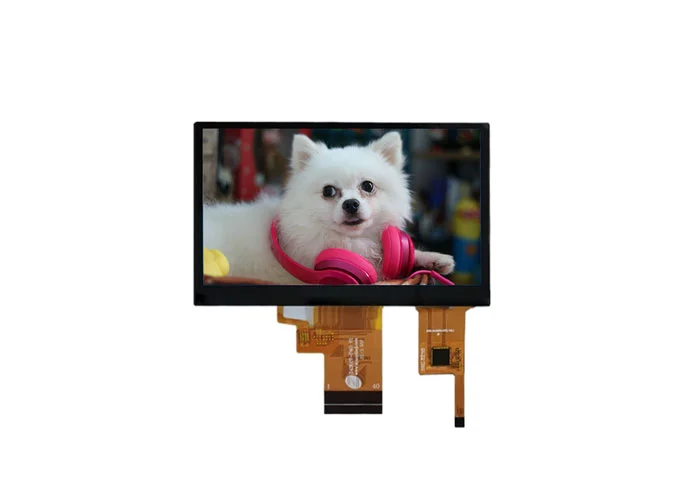

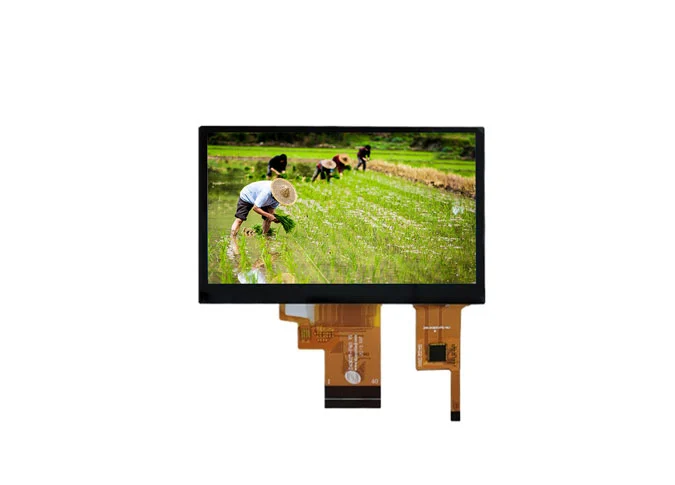

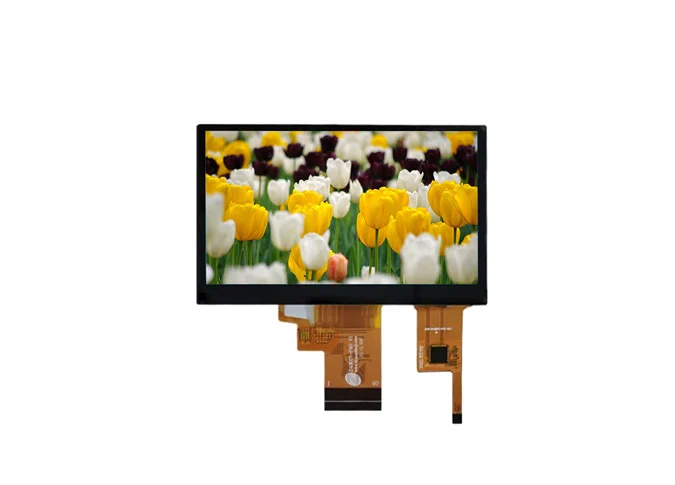

Z43016-ZC1 é um visor de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com painel de toque capacitivo, QVGA 480*272. Este toqueVisor LCD TFT redondoÉ o driver integrado ST7283 LCD IC e controlador de toque GT911. Este módulo de toque a-Si TFT LCD vem com interface RGB e I2C. Multi-ponto de toque. G G estruturador.
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, luz de fundo, brilho, cor etc, como um dosFábricas de módulo de exibição TFT LCD, Nós também podemos personalizar para você.
Como umChina fábrica de tela LCD, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
Esta tela de toque LCD de 4,3 polegadas é amplamente utilizada em campainha visual, carteira E, POS, jogador de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, casa inteligente, portátil industrial, ao ar livre, HMI, E-bike, veículo elétrico, painel de instrumentos, velocímetro, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.3 | inch |
2 | Display Resolution | 480 (H) × RGB × 272 (V） | pixels |
3 | Pixel Pitch | 198 (H) × 198 (V） | um |

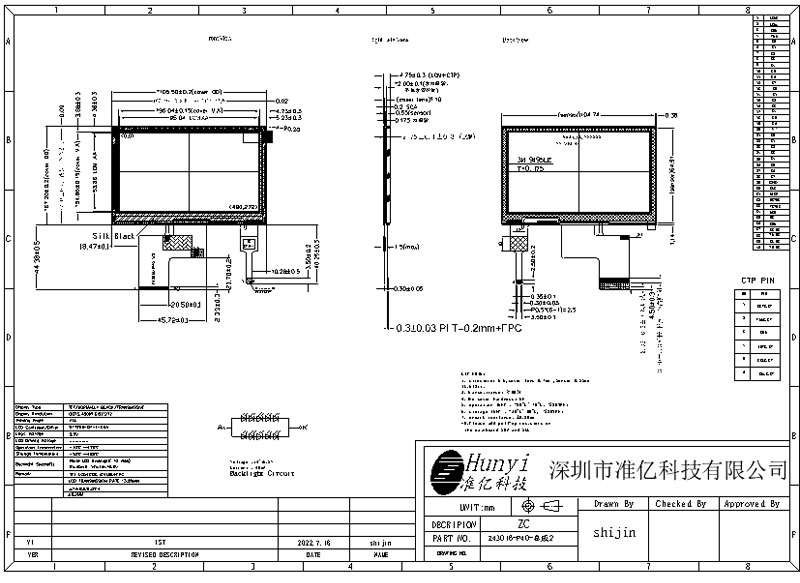

4 | LCM Outline Dimension (Without FPC） | 105.46 (W) × 67.16 (H) × 2.75 (T) | mm |
5 | LCD Outline Dimension | 100.16 (W) × 61.86 (H) × 0.8 (T) | mm |
6 | CG Outline Dimension (Without FPC） | 105.50 (W) × 67.20 (H) × 0.70 (T) | mm |
7 | LCD Active Area | 95.04 (W) × 53.86 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | ST7283-G4-1-E | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 5.8% Min: 5.2% | - |
14 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
15 | FPC Version | Z43016-P40 V3 | - |
16 | Interface | RGB | - |
17 | TP Interface | I2C | |
18 | Operating Temperature | -30°C~ 85°C | - |
19 | Storage Temperature | -30°C~ 85°C | - |
20 | Backlight Arrangement | LED/5 Series 2 Parallel (10 lights in total) | - |
21 | Luminance(LCM) | 450(TYP) | nit |
22 | Weight | 0.040 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
3 | GND | Ground |
4 | VDD | POWER SUPPLY (3.3V) |
5-12 | R0-R7 | DATA BUS |
13-20 | G0-G7 | DATA BUS |
21-28 | B0-B7 | DATA BUS |
29 | GND | Ground |
30 | CLK | Pixel clock signal in RGB I/F |
31 | DISP | Display on/off |
32 | HSYNC | Horizontal sync. Signal in RGB I/F. |
33 | VSYNC | Vertical sync. Signal in RGB I/F. |
34 | DEN | Data enable |
35 | NC | No Connection |
36 | GND | Ground |
37 | XR/NC | LCM XR PIN/No Connection |
38 | YD/NC | LCM YD PIN/No Connection |
39 | XL/NC | LCM XL PIN/No Connection |
40 | YU/NC | LCM YU PIN/No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | RST3.3V | TP RESET PIN (3.3V) |
2 | VDD3.3V | TP Input Power voltage (3.3V) |
3 | GND | Ground |
4 | INT3.3V | TP Interrupt PIN (3.3V) |
5 | SCL3.3V | TP I2C clock (SCL) clock (SCLK)(3.3V) |
6 | SDA3.3V | TP I2C data (SDA) data input (MOSI)(3.3V) |
