Tamanho: 4 polegadas
Resolução: 480*480
Área ativa: 71.856*70.176mm
Interface: MIPI/SPI RGB
Ângulo de visão: IPS
Brilho: 400 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

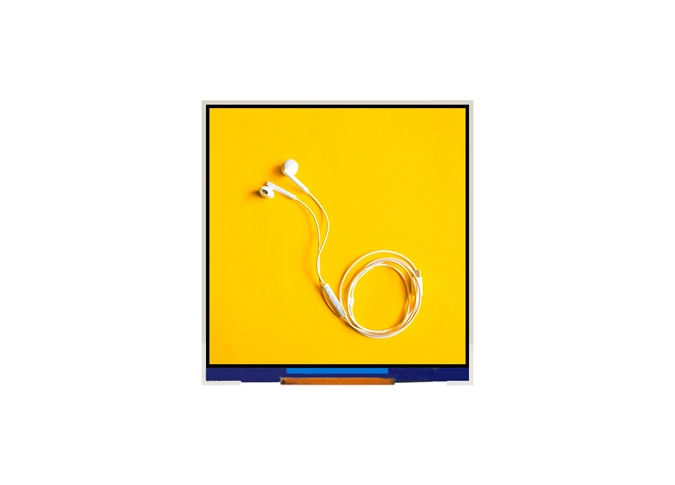

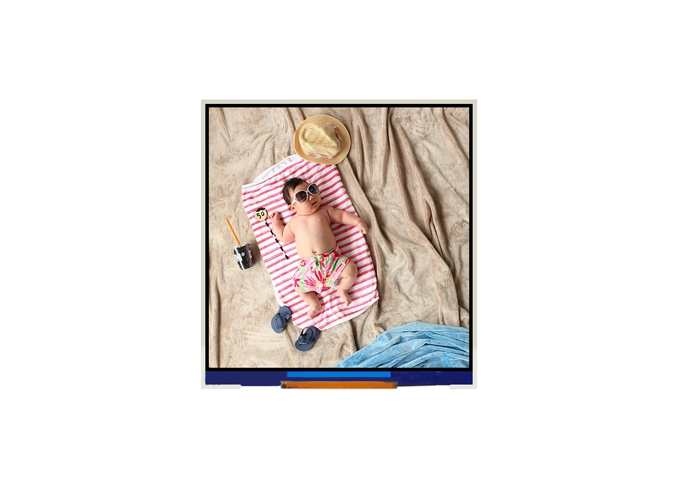

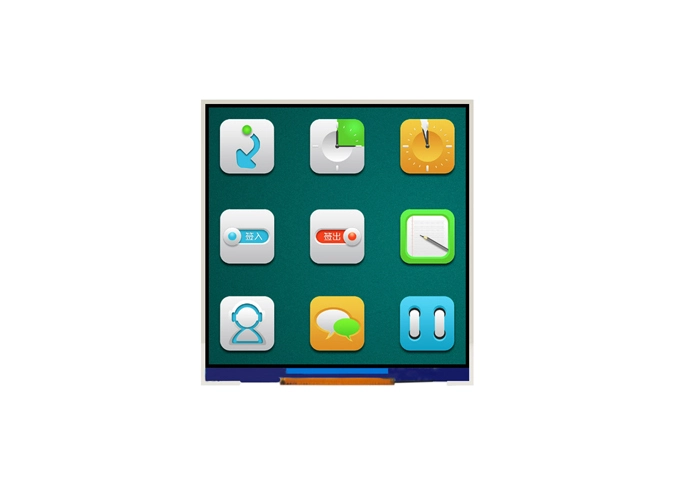

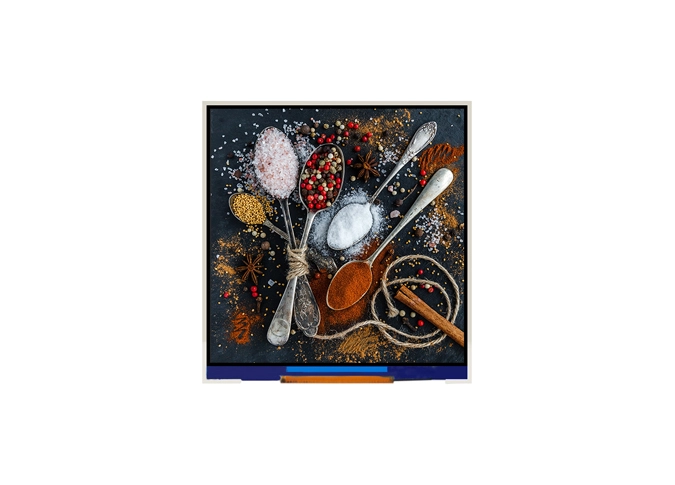

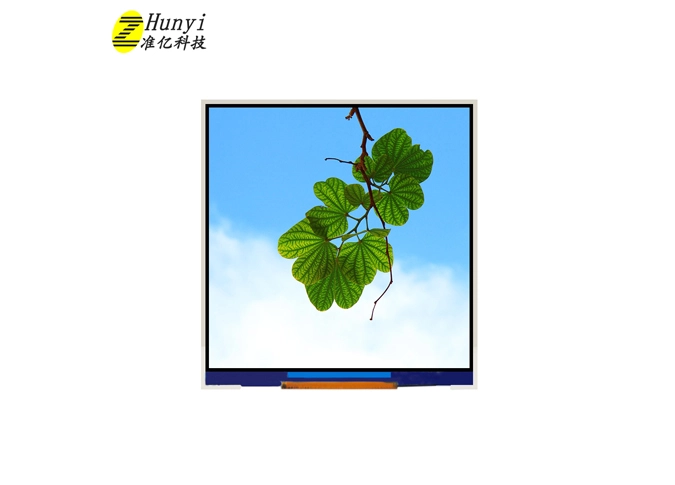

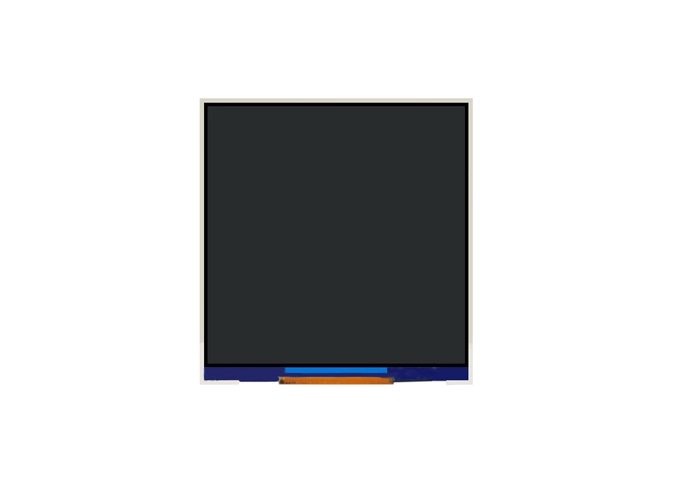

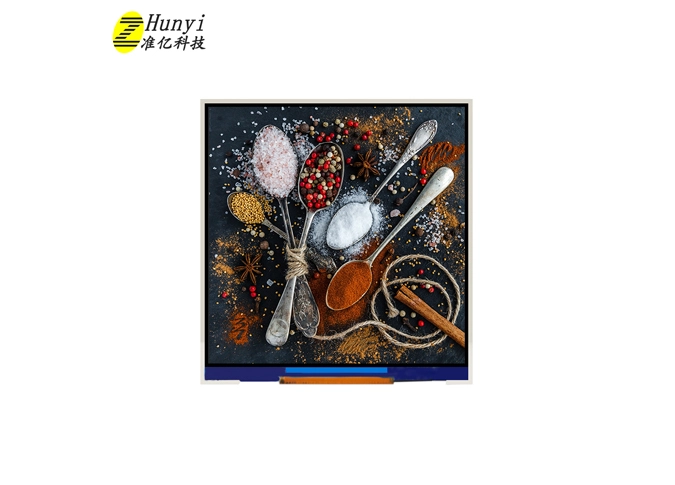

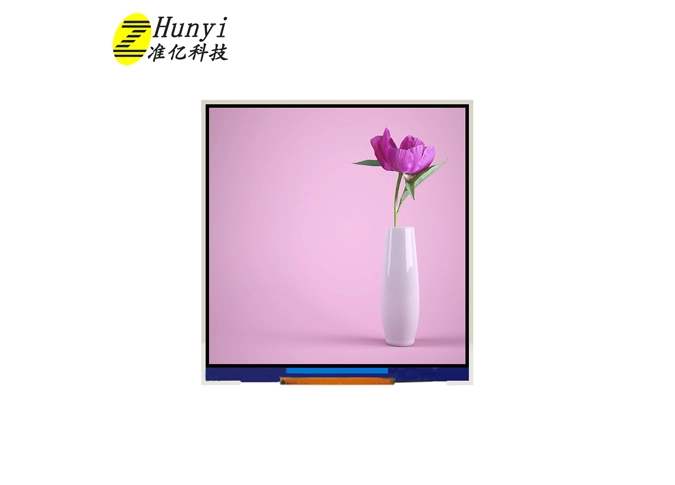

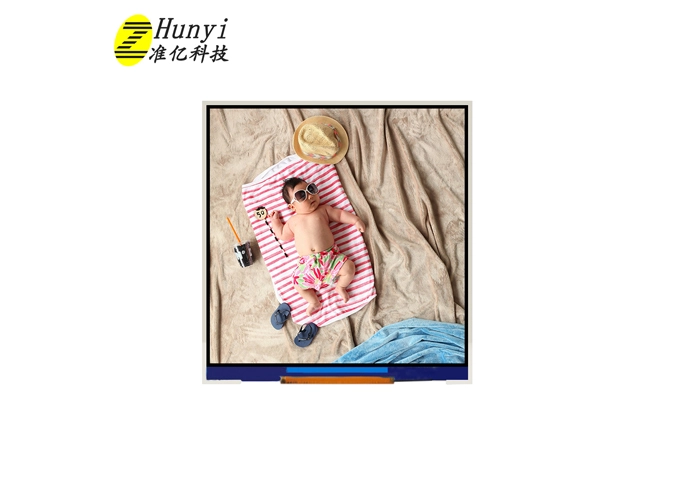

Z40046 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 480*800. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 4 "tenha um ângulo de visão mais amplo. EsteTela de exibição LCD chinêsÉ driver de JD9161Z-JN embutido IC. Este módulo a-Si TFT LCD vem com interface MIPI, 400 cd/m² de brilho.
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, nós podemos fornecerChina display LCD personalizadoPara você.
Como umFábrica de tela LCD quadrada, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD de 4 polegadas é amplamente utilizada em campainha visual, carteira E, POS, jogador de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, temperatura infravermelha, tradutor, casa inteligente, indústria handheld, ao ar livre, HMI, etc.
Item | Main Display | Unit |
Number of Pixels | 480 * RGB * 480 | Pixel |

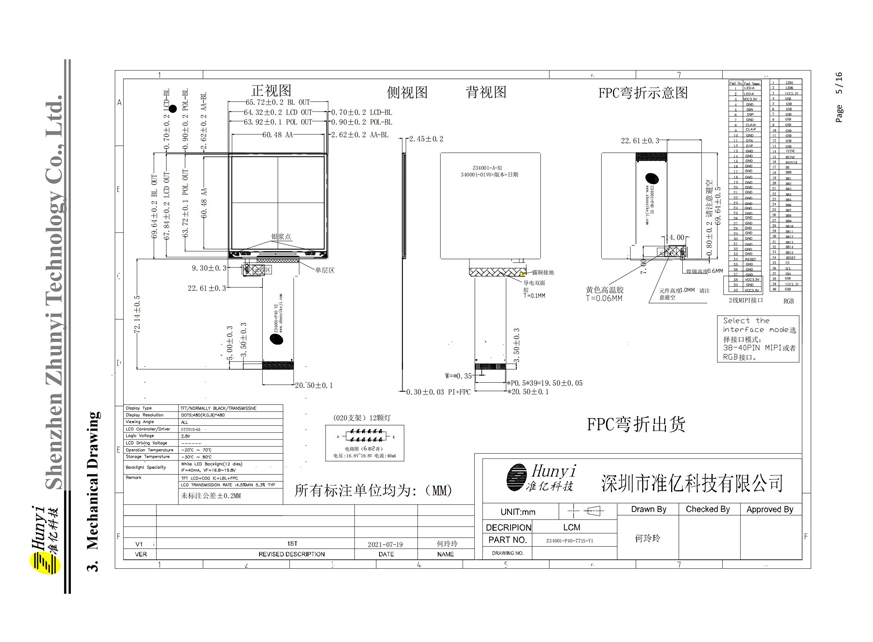

LCM Outline Dimension | 74.83 (W) * 78.98 (H) * 2.12 (T) | mm |
LCD Outline Dimension | 74.26 (W) * 76.18 (H) * 0.8 (T) | mm |
Active Area | 71.86 * 70.18 | mm |
Pixel Pitch | 0.1479 * 0.1462 | um |
Display Mode | Normally Black | |
Pixel Arrangement | RGB vertical stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 4.2% | |
LCD Contrast Ratio | Typ: 800; Min: 640 | |

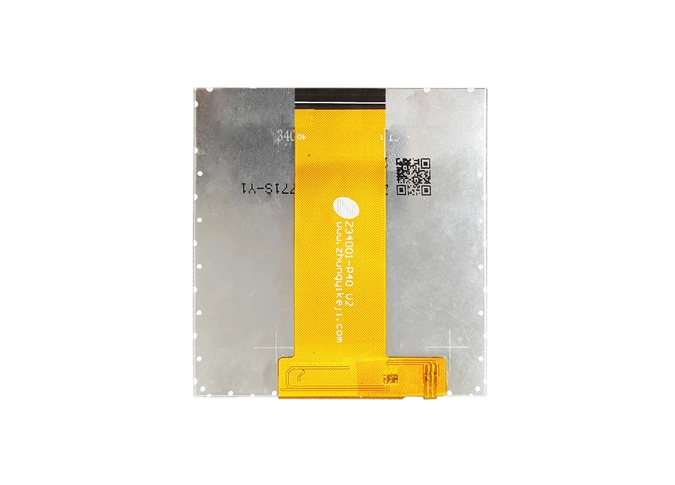

FPC Version | Z40041-P40 V1 | |
Interface | MIPI | |
Operating Temperature | -30℃ ~ 85℃ | |
Storage Temperature | -40℃ ~ 90℃ | |
Backlight arrangement | LED /2 series 5parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | PIN DESC. |
1 | GND | Ground |
2 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
3 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
4 | GND | Ground |
5 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
6 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
7 | GND | Ground |
8 | CLKP | MIPI-DSI CLOCK differential signal input pin |
9 | CLKN | MIPI-DSI CLOCK differential signal input pin |
10 | GND | Ground |
11 | NC | NC |
12 | NC | NC |
13 | GND | Ground |
14 | NC | NC |
15 | NC | NC |
16 | GND | Ground |
17 | GND | Ground |
18 | IOVCC | I/O POWER SUPPLY (1.8V） |
19 | IOVCC | I/O POWER SUPPLY (1.8V） |
20 | ID0 | LCM ID |
21 | ID1 | LCM ID |
22 | NC | NC |
23 | NC | NC |
24 | RES | Reset pin (1.8V） |
25 | NC | NC |
26 | NC | NC |
27 | GND | Ground |
28-29 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
30 | GND | Ground |
31 | NC | NC |
32 | GND | Ground |
33 | GND | Ground |
34 | NC | NC |
35-36 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
37 | GND | Ground |
38 | VCC | POWER SUPPLY (3.3V） |
39 | VCC | POWER SUPPLY (3.3V） |
40 | NC | NC |
