Tamanho: 4 polegadas
Resolução: 480*800
Área ativa: 51,84*86,40mm
Interface: MIPI
Ângulo de visão: IPS
Brilho: 320 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

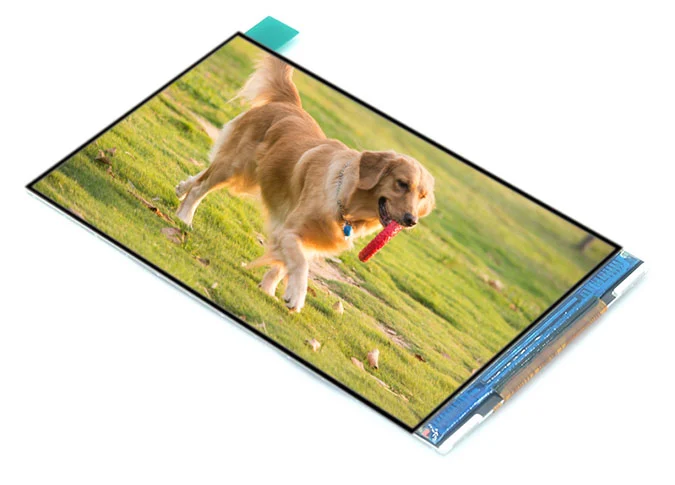

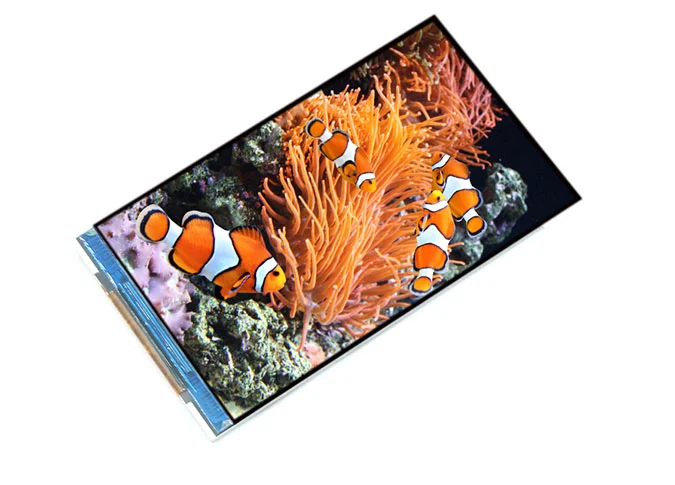

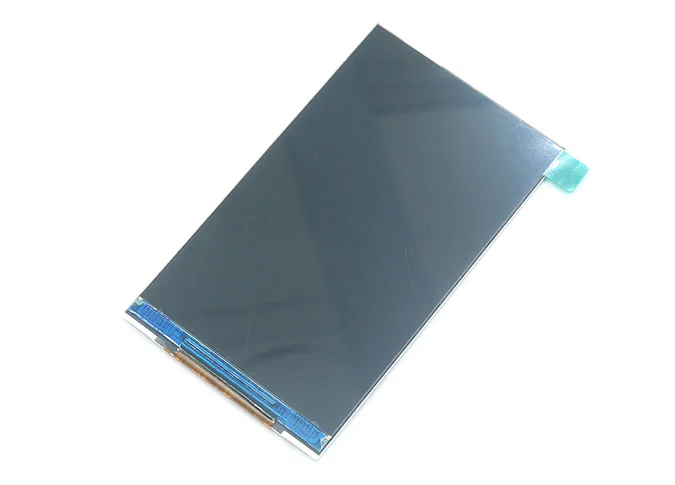

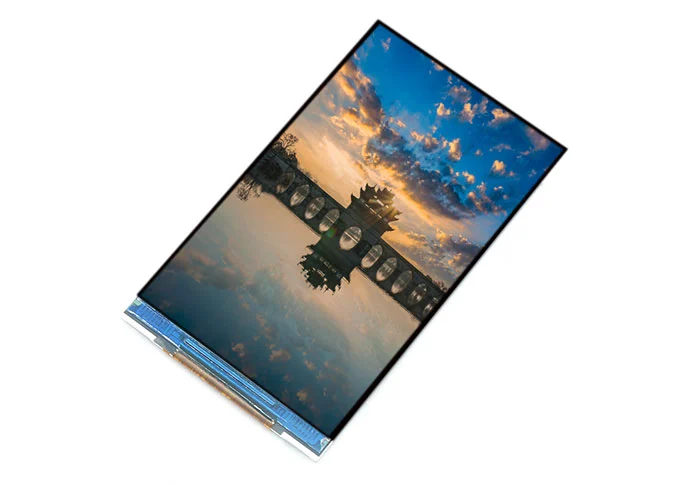

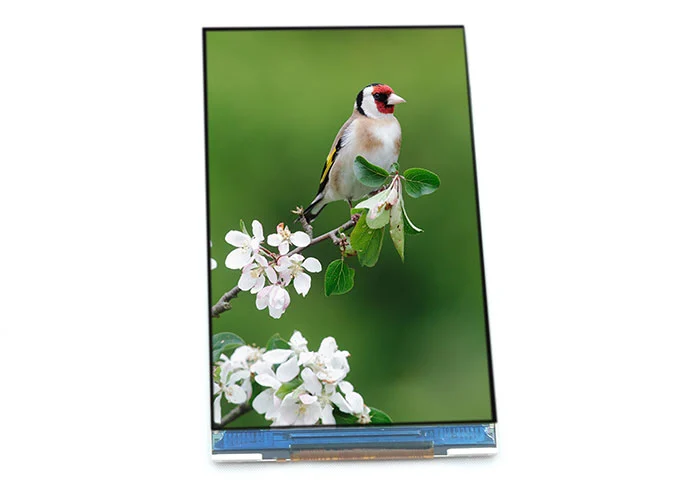

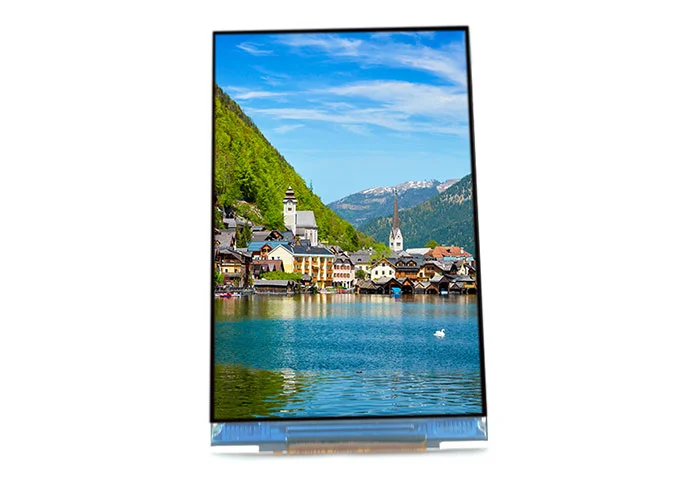

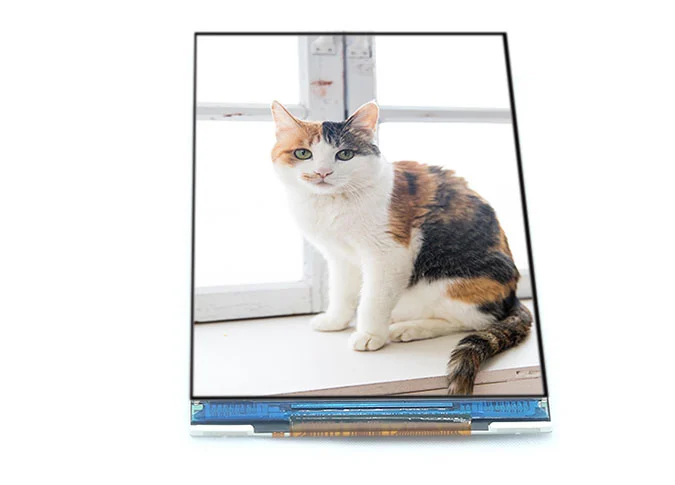

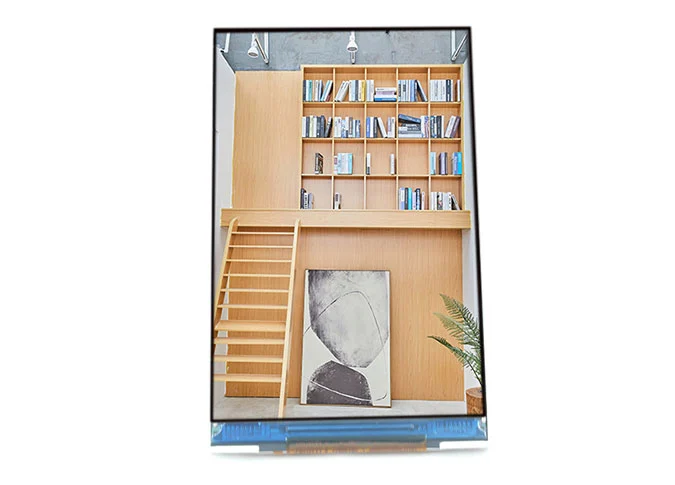

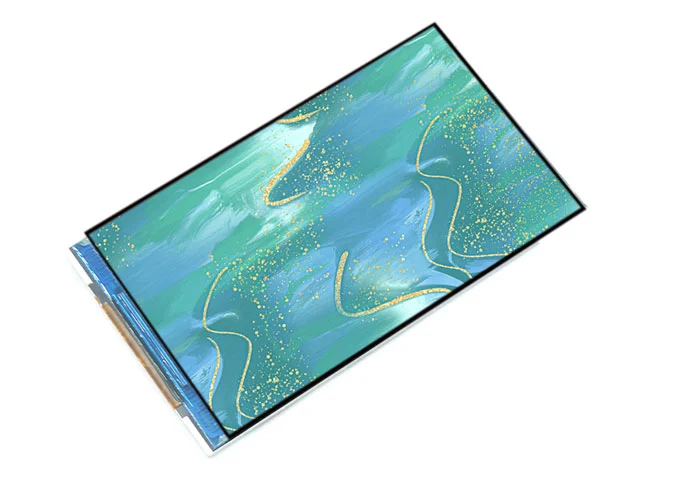

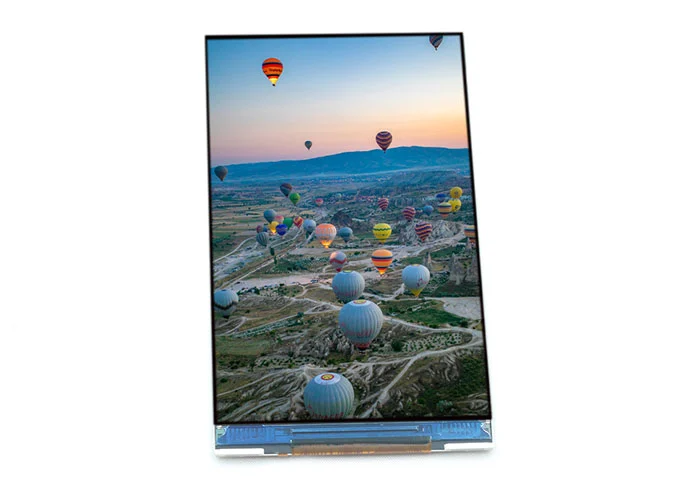

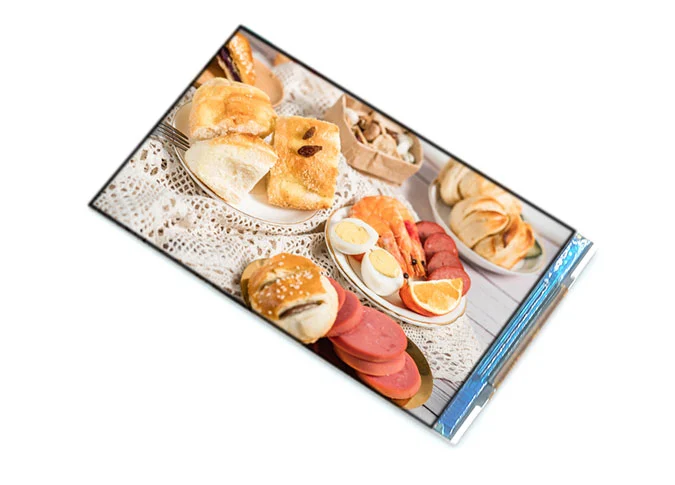

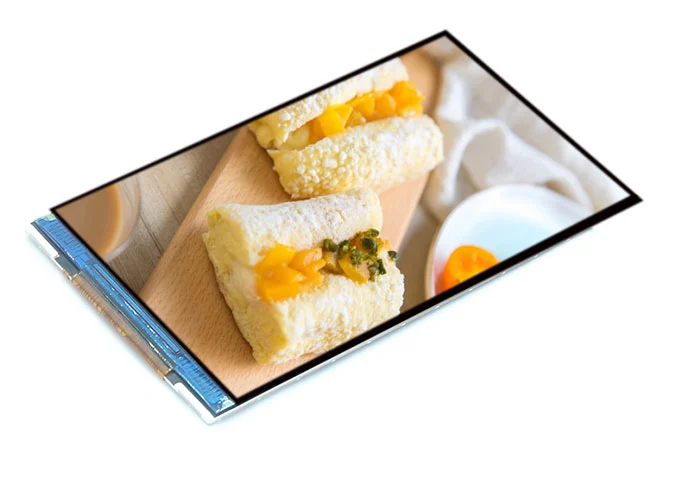

Z40045 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 480*800. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 4 "tenha um ângulo de visão mais amplo. Este display LCD é integrado ST7701S driver IC. Este a-Si TFT LCDMódulo amoledVem com interface MIPI, brilho 320 cd/m².
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, nós podemos fornecerMódulo LCD personalizadoPara você.
Como um dos profissionaisChina LCD fabricantes, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD de 4 polegadas é amplamente utilizada em campainha visual, carteira E, POS, jogador de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, temperatura infravermelha, tradutor, casa inteligente, indústria handheld, ao ar livre, HMI, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 800 (V） | pixels |
3 | Pixel Pitch | 108 (H) × 108 (V） | um |

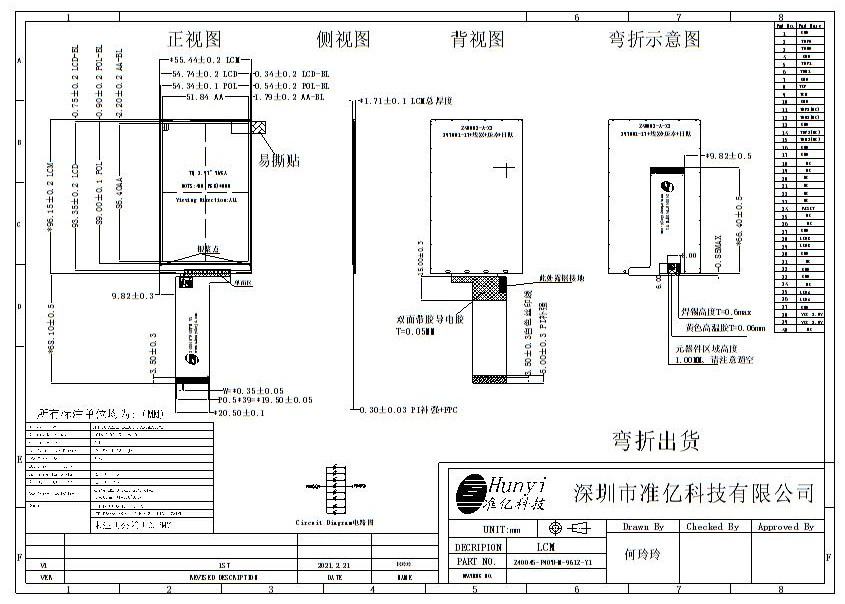

4 | LCM Outline Dimension (Without FPC） | 55.44 (W) × 96.15 (H) ×1.71 (T) | mm |
5 | LCD Outline Dimension | 54.74 (W) × 9335 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 51.84 (W) × 86.40 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.03% Min: 3.4% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |

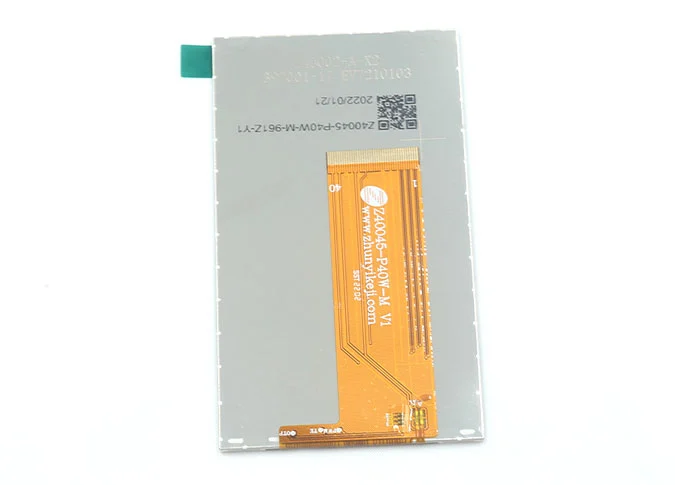

14 | FPC Version | Z40045-P40W-M V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 8 Parallel (8 lights in total) | - |
19 | Luminance | 320 | nit |
20 | Weight | 0.018 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | TDP0 | Positive MIPI differential data input |
3 | TDN0 | Negative MIPI differential data input |
4 | GND | Ground |
5 | TDP1 | Positive MIPI differential data input |
6 | TDN1 | Negative MIPI differential data input |
7 | GND | Ground |
8 | TCP | Positive MIPI differential CLOCK input |
9 | TCN | Negative MIPI differential CLOCK input |
10 | GND | Ground |
11 | TDP2(NC) | Positive MIPI differential data input (No Connection) |
12 | TDN2(NC) | Negative MIPI differential data input (No Connection) |
13 | GND | Ground |
14 | TDP3(NC) | Positive MIPI differential data input (No Connection) |
15 | TDN3(NC) | Negative MIPI differential data input (No Connection) |
16-17 | GND | Ground |
18-23 | NC | No Connection |
24 | RESET | LCM RESET PIN |
25-26 | NC | No Connection |
27 | GND | Ground |
28-29 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
30 | GND | Ground |
31 | NC | No Connection |
32-33 | GND | Ground |
34 | NC | No Connection |
35-36 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
37 | GND | Ground |
38-39 | VCC | POWER SUPPLY (2.8V） |
40 | NC | No Connection |
