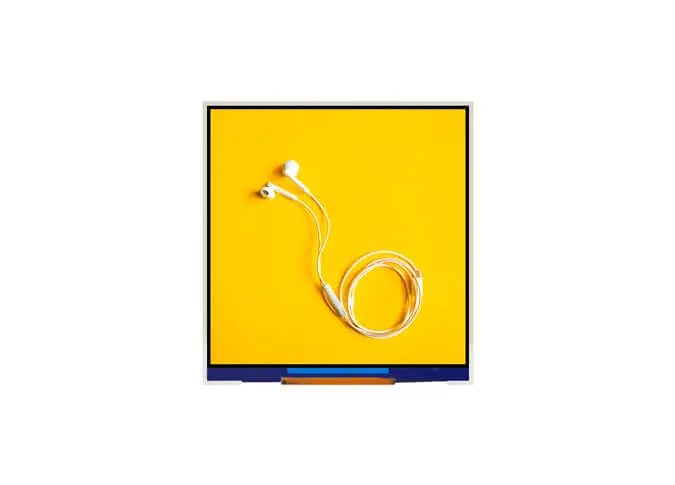

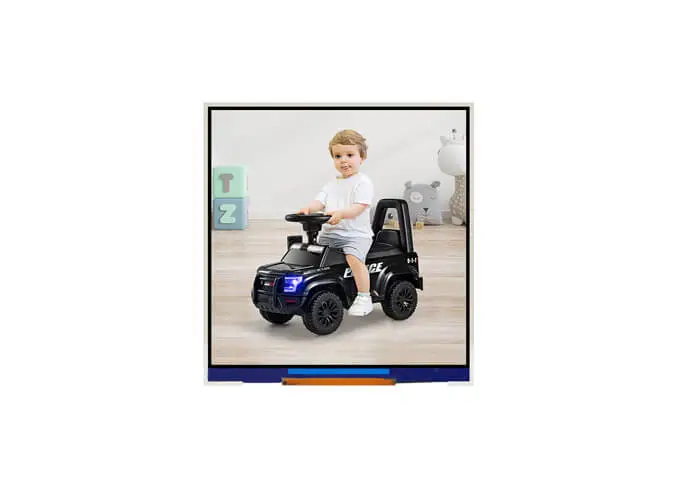

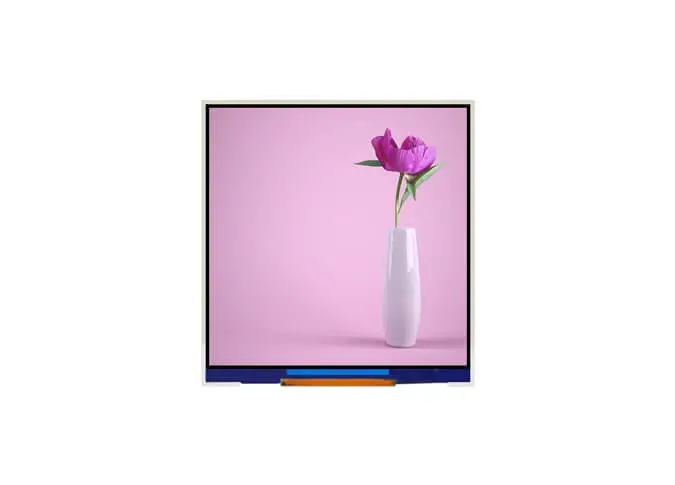

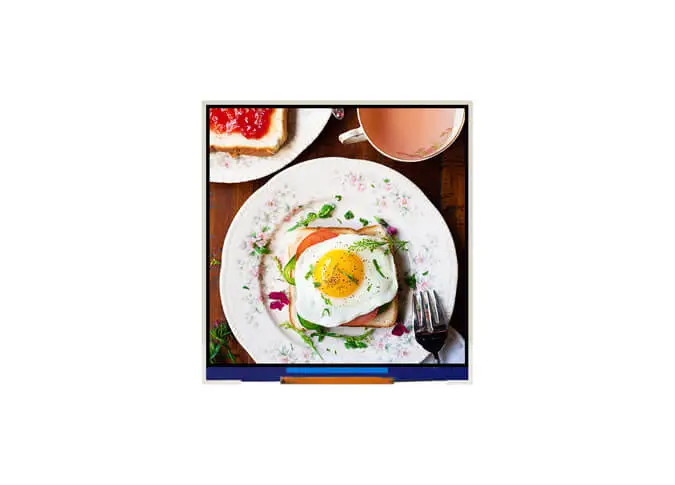

Z40050 Painel LCD personalizado de 4 polegadas 720*720 MIPI Interface de estilo quadrado ST7703 Controlador

  • Tamanho: 4 polegadas

  • Resolução: 720*720

  • Interface: MIPI

  • Motorista IC: ST7701S

  • Ângulo de visão: IPS

  • Brilho: 400 cd/m²

  • Painel de toque: Suporte CTP/RTP

  • Tipo de Fornecimento: Fábrica/Fabricante

  • Certificação: ISO9001, IATF16949, ROHS, REACH

Solicite uma cotação
st7703
st7703
4 inch 720 720 lcd
4 inch square lcd panel
4 inch square lcd
4 inch custom lcd

Visão geral do painel LCD personalizado de 4 polegadas Z40040 720*720 MIPI Interface estilo quadrado ST7703 Controlador

1

Z40040 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 720*720. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 4 "tenha um ângulo de visão mais amplo. Este display LCD é integrado ST7701S driver IC. Este a-Si TFT LCDMódulo amoledVem com interface MIPI, brilho 350 cd/m².

2

Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, nós podemos fornecerMódulo LCD personalizadoPara você.

3

Como um dos profissionaisChina LCD fabricantes, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.

4

A tela LCD de 4 polegadas é amplamente utilizada em switch inteligente visual, E-carteira, POS, jogador de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, casa inteligente, portátil industrial, ao ar livre, HMI, painel do veículo, etc.

Specifications of Z40050 4 Inch Custom LCD Panel 720*720 MIPI Interface Square Style ST7703 Controller


Item

Main Display

Unit

Number of Pixels

720 * RGB * 720

Pixel

LCM Outline Dimension

74.83 (W) * 78.98 (H) * 2.14 (T)

mm

LCD Outline Dimension

73.93 (W) * 78.03 (H) * 0.8 (T)

mm

Active Area

71.93* 71.93

mm

Pixel Pitch

0.0999 *0.0999

mm

Display Mode

Normally Black


Pixel Arrangement

RGB vertical stripe


Viewing Direction

Free


Color Configuration

RGB


LCD Transmittance

Typ: 4.8%; Min: 4.2%


LCD Contrast Ratio

Typ: 1000; Min: 800


FPC Version

Z40040-P40 V1


Interface

MIPI


Operating Temperature

-30℃ ~ 80℃


Storage Temperature

-30℃ ~ 85℃


Backlight arrangement

LED /2 series 5 parallel


Luminance

-


Luminance Uniformity

-


Color chromaticity

-



LCM-Pin Assignments of Z40050 4 Inch Custom LCD Panel 720*720 MIPI Interface Square Style ST7703 Controller


PIN NO.

PIN DEF.

FUNCTION DESC.

1

GND

Ground

2

D0P

MIPI-DSI Data differential signal input pins. (Data lane 0)

3

D0N

MIPI-DSI Data differential signal input pins. (Data lane 0)

4

GND

Ground

5

D1P

MIPI-DSI Data differential signal input pins. (Data lane 1)

6

D1N

MIPI-DSI Data differential signal input pins. (Data lane 1)

7

GND

Ground

8

CLKP

MIPI-DSI CLOCK differential signal input pin

9

CLKN

MIPI-DSI CLOCK differential signal input pin

10

GND

Ground

11

D2P

MIPI-DSI Data differential signal input pins. (Data lane 2)

12

D2N

MIPI-DSI Data differential signal input pins. (Data lane 2)

13

GND

Ground

14

NC

NC

15

NC

NC

16

GND

Ground

17

GND

Ground

18

IOVCC

I/O POWER SUPPLY (1.8V）

19

IOVCC

I/O POWER SUPPLY (1.8V）

20

ID0

LCM ID

21

ID1

LCM ID

22

NC

NC

23

NC

NC

24

RES

Reset pin (1.8V）

25

NC

NC

26

NC

NC

27

GND

Ground

28-29

LEDK

POWER SUPPLY- FOR BACKLIGHT CATHODE

30

GND

Ground

31

NC

NC

32

GND

Ground

33

GND

Ground

34

NC

NC

35-36

LEDA

POWER SUPPLY+ FOR BACKLIGHT

37

GND

Ground

38

VCC

POWER SUPPLY (3.3V）

39

VCC

POWER SUPPLY (3.3V）

40

NC

NC


Popular Topics You May Be Interested in:


Produtos
Entre em contato conosco

Zhunyi Tecnologia presta atenção à qualidade e serviço. Bem-vindo para nos visitar e juntar as mãos para um futuro próspero.

Informações de contato
Envie-nos um e-mail
sales@zhunyikeji.com
Ligue para nós
+86-0755-2790-3035
Endereço
2nd, 3rd and 8th Floor, Dongshan plant, Huafeng First Science Park, Sanwei, Bao'an District, Shenzhen, China
Solicite uma cotação

RELATED IPS TFT LCD Display

Z30083 Vertical 3 polegadas TFT LCD 480*854 Resolução 24PIN MIPI Interface 500 lêndeas Z30083 Vertical 3 polegadas TFT LCD 480*854 Resolução 24PIN MIPI Interface 500 lêndeas
Z57011 Painel de Tela LCD IPS de 5,7 polegadas de alto brilho 640*480 Interface MIPI JD9168S Z57011 Painel de Tela LCD IPS de 5,7 polegadas de alto brilho 640*480 Interface MIPI JD9168S
Z20001 240*320 Módulo de exibição LCD de 2 polegadas MCU/SPI Interface 25PIN Z20001 240*320 Módulo de exibição LCD de 2 polegadas MCU/SPI Interface 25PIN

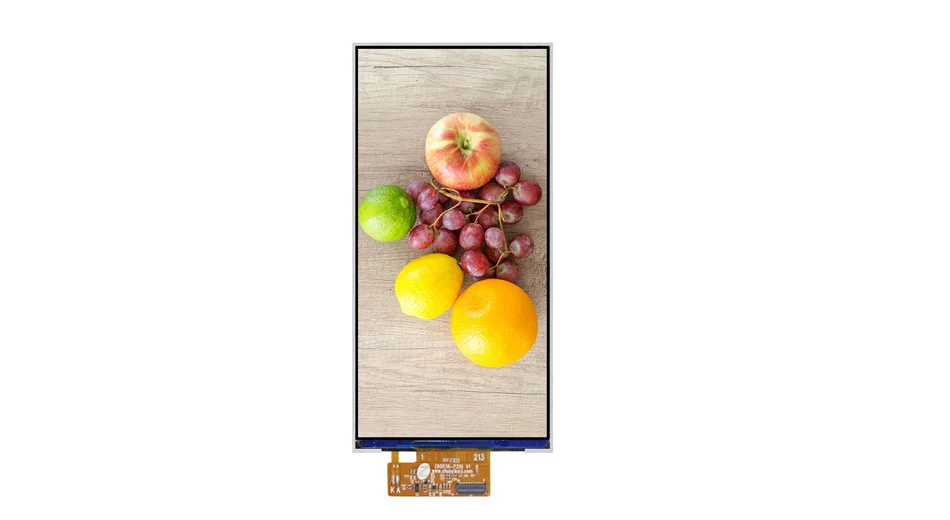

Z60036 6 polegadas 720*1480 TFT LCD Painel 720*1480 Resolução de Interface MIPI Z60036 6 polegadas 720*1480 TFT LCD Painel 720*1480 Resolução de Interface MIPI
