Tamanho: 4 polegadas
Resolução: 480*800
Interface: MIPI
Ângulo de visão: IPS
Brilho: 350 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

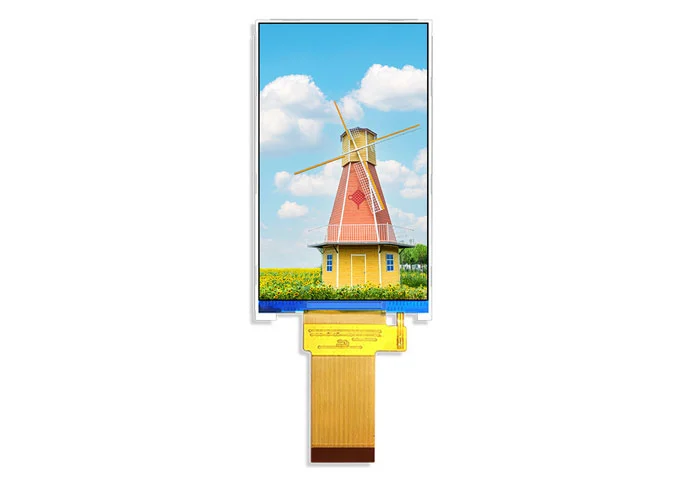

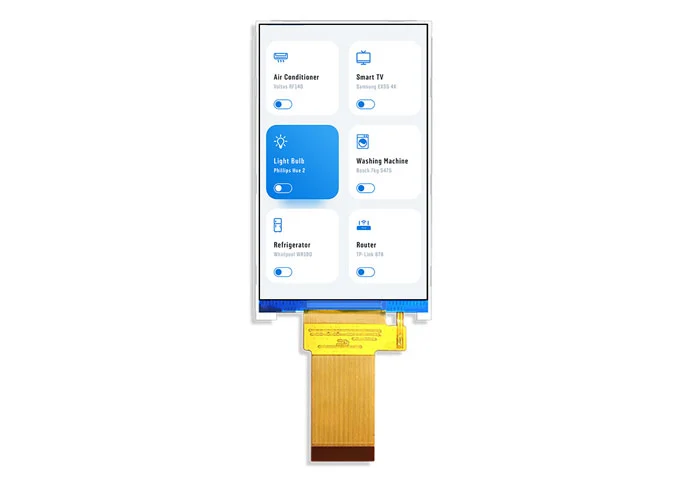

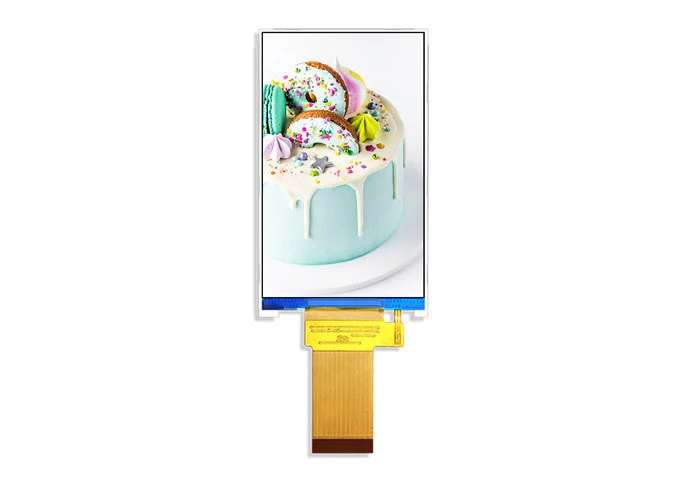

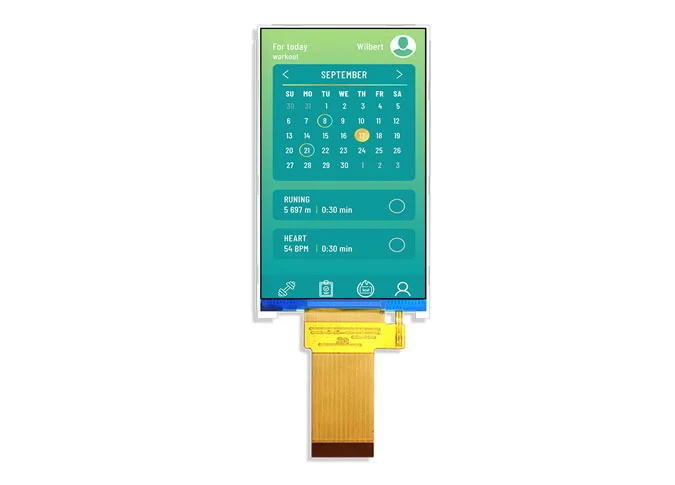

Z40032 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 480*800. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 4 "tenha um ângulo de visão mais amplo. EsteDisplay LCD quadradoÉ driver integrado ST7701S IC. Este módulo a-Si TFT LCD vem com interface MIPI, brilho de 350 cd/m².
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, como umFabricante de tela LCD personalizado, Nós também podemos personalizar para você.
Como um dosAtacado fábricas de tela de toque, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD de 4 polegadas é amplamente utilizada em campainha visual, carteira E, POS, jogador de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, temperatura infravermelha, tradutor, casa inteligente, indústria handheld, ao ar livre, HMI, etc.
Item | Main Display | Unit |
Number of Pixels | 480 * RGB * 800 | Pixel |

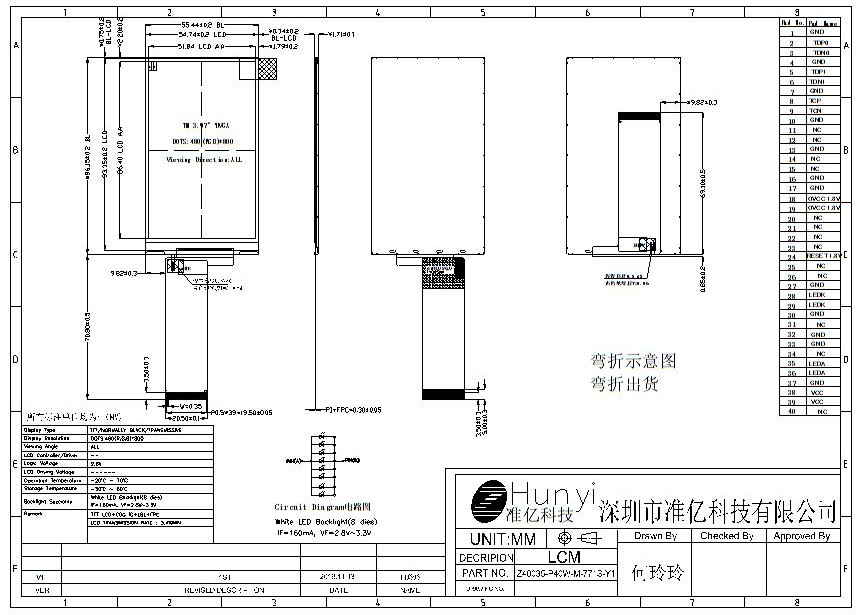

LCM Outline Dimension | 55.44 (W) * 96.15 (H) * 1.71 (T) | mm |
LCD Outline Dimension | 54.74 (W) * 93.35 (H) * 0.4 (T) | mm |
Active Area | 51.84 * 86.4 | mm |
Pixel Pitch | 108 *108 | um |
Display Mode | Normal Black | |
Pixel Arrangement | R.G.B. Vertical Stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 4.03%; Min: 3.4% | |
LCD Contrast Ratio | Typ: 800; Min: 600 | |
FPC Version | Z40035-P40W-M V1 | |
Interface | MIPI | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 8 parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
3 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
4 | GND | Ground |
5 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
6 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
7 | GND | Ground |
8 | CLKP | MIPI-DSI CLOCK differential signal input pin |
9 | CLKN | MIPI-DSI CLOCK differential signal input pin |
10 | GND | Ground |
11 | NC | NC |
12 | NC | NC |
13 | GND | Ground |
14 | NC | NC |
15 | NC | NC |
16 | GND | Ground |
17 | GND | Ground |
18 | IOVCC | I/O POWER SUPPLY（1.8V） |
19 | IOVCC | I/O POWER SUPPLY（1.8V） |
20-23 | NC | NC |
24 | RES | Reset pin（1.8V） |
25 | NC | NC |
26 | NC | NC |
27 | GND | Ground |
28 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
29 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
30 | GND | Ground |
31 | NC | NC |
32 | GND | Ground |
33 | GND | Ground |
34 | NC | NC |
35 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
36 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
37 | GND | Ground |
38 | VCC | POWER SUPPLY（2.8V） |
39 | VCC | POWER SUPPLY（2.8V） |
40 | NC | NC |
