Tamanho: 4 polegadas
Resolução: 480*800
Interface: SPI RGB
Ângulo de visão: IPS
Brilho: 300 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

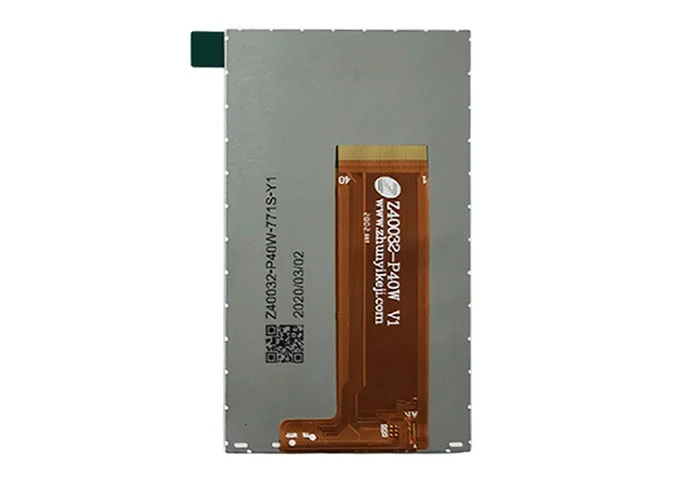

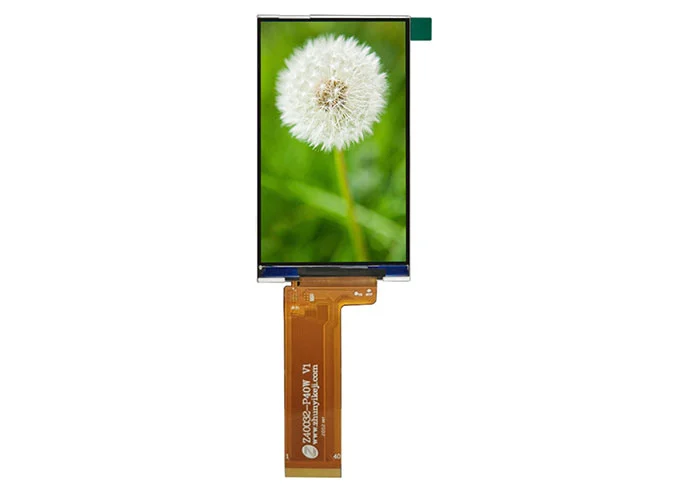

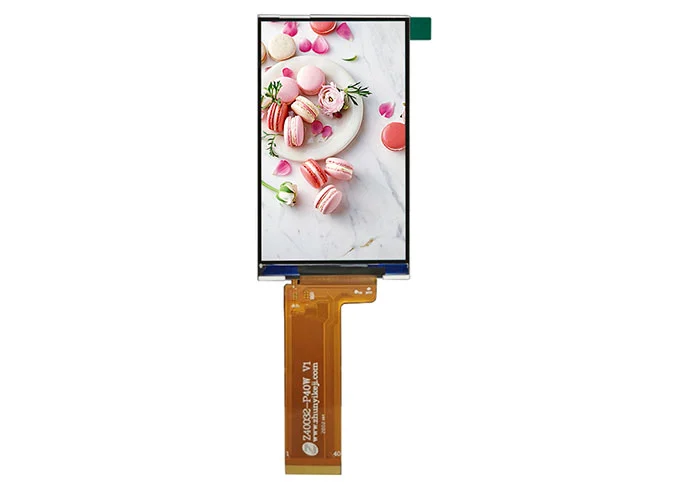

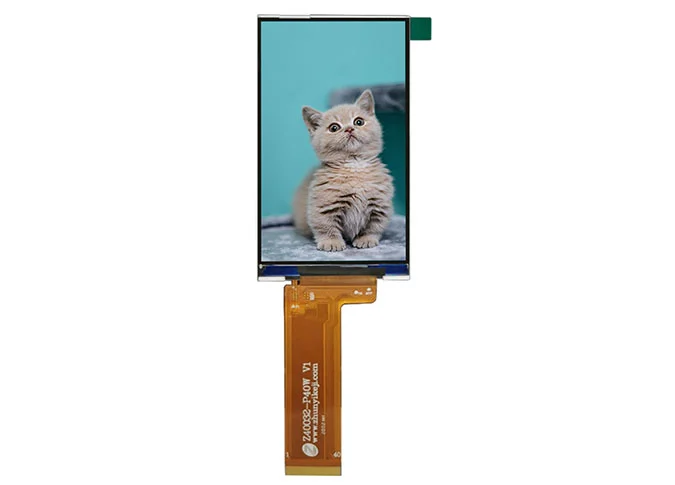

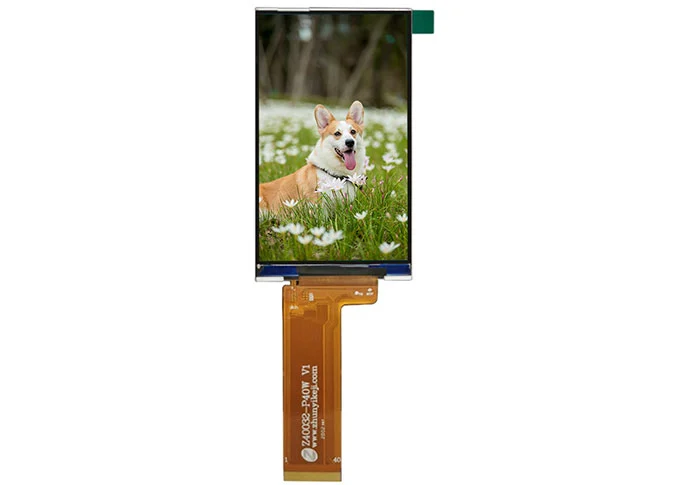

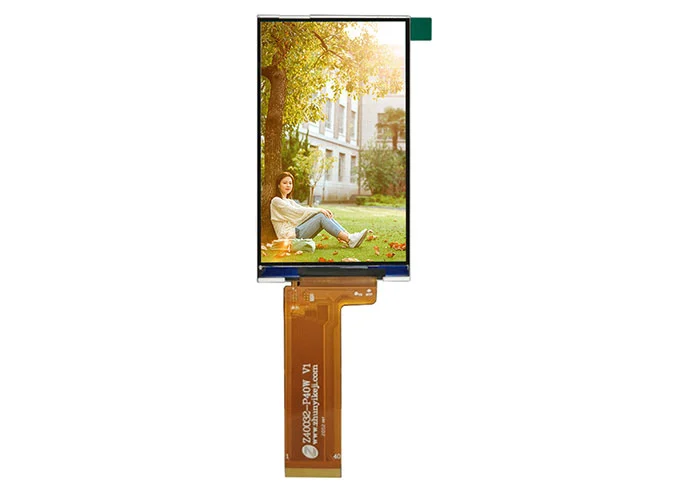

Z40032 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 480*800. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 4 "tenha um ângulo de visão mais amplo. EsteMódulo quadrado TFT LCDÉ driver integrado ST7701S IC. Este módulo a-Si TFT LCD vem com interface SPI RGB, brilho de 300 cd/m².
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, como umFabricante de LCD personalizado, Nós também podemos personalizar para você.
Como um dosFabricantes de módulo TFT LCD, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD de 4 polegadas é amplamente utilizada em campainha visual, carteira E, POS, jogador de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, temperatura infravermelha, tradutor, casa inteligente, indústria handheld, ao ar livre, HMI, etc.
Item | Exibição principal | Unidade |
Número de pixels | 480 * RGB * 800 | Pixel |

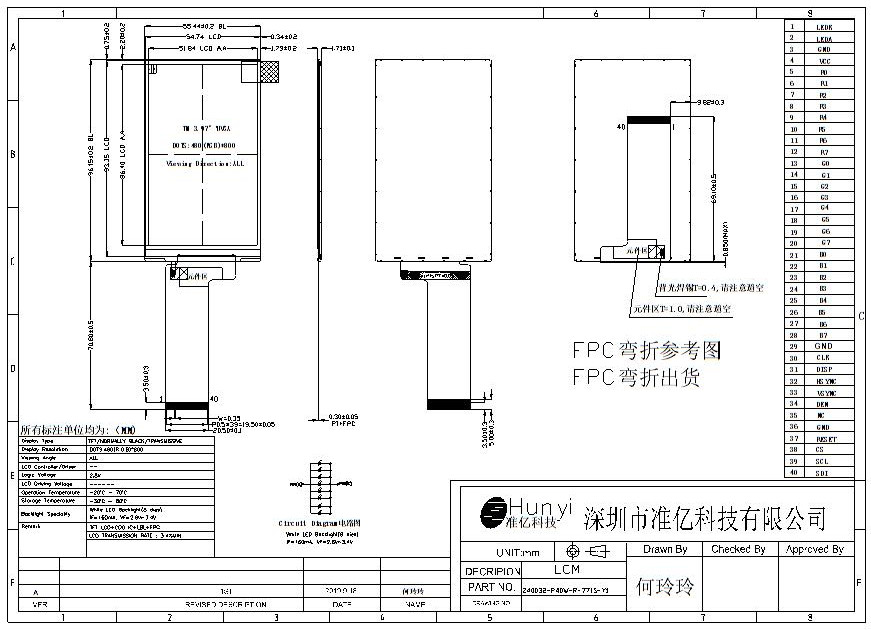

Dimensão do contorno LCM | 55,44 (W) * 96,15 (H) * 1,71 (T) | Mm |
Dimensão do contorno do LCD | 54,74 (W) * 93,35 (H) * 0,4 (T) | Mm |
Área ativa | 51,84*86,4 | Mm |
Passo do pixel | 108*108 | Um |
Modo de exibição | Normal Preto | |
Arranjo de Pixel | R.G.B. Listra vertical | |
Direção de visualização | Livre | |
Configuração de cor | RGB | |
Transmitância LCD | Tipo: 4,03%; Min: 3,4% | |
Relação de contraste LCD | Tipo: 800; Min: 600 | |
Versão FPC | Z40032-P40W V1 | |
Interface | RGB + SPI | |
Temperatura de funcionamento | -20 °C ~ 70 °C | |
Temperatura de armazenamento | -30 °C ~ 80 | |
Arranjo de luz de fundo | LED / 8 paralelo | |
Luminância | - | |
Peso | - |
PIN NÃO. | PIN DEF. | FUNÇÃO DESC. |
1 | LED-K | FONTE DE ENERGIA-PARA BACKLIGHT CATHODE |
2 | LED-A | FORNECIMENTO DE ENERGIA + PARA ANODE DE MOCHILA |
3 | GND | Chão |
4 | VCI | FONTE DE ALIMENTAÇÃO (3.3V) |
5-12 | R0-R7 | Ônibus de dados |
13-20 | G0-G7 | Ônibus de dados |
21-28 | B0-B7 | Ônibus de dados |
29 | GND | Chão |
30 | CLK | Sinal de relógio pixel em RGB I/F |
31 | DISP | NC |
32 | HSync | Sincronização horizontal. Sinal em RGB I/F. |
33 | VSYNC | Sincronização vertical. Sinal em RGB I/F. |
34 | DEN | Os dados permitem o sinal no modo RGB I/F DE. |
35 | NC | NC |
36 | GND | Chão |
37 | RESET | Pino de sinal de reset (3.3V) |
38 | CS | Chip Selecione o pino de entrada. (Baixo ativo) |
39 | SCL | Um sinal de relógio síncrono em SPI I/F |
40 | SDI | Sinal de entrada serial em SPI I/F |
