Z35101 3.5 polegadas 640*480 display LCD 450 lêndeas Visão Completa NV3052C Controlador de Interface RGB

  • Tamanho: 3.5 polegadas

  • Resolução: 640*480

  • Interface: RGB

  • Ângulo de visão: IPS

  • Brilho: 450 cd/m²

  • Painel de toque: Suporte CTP/RTP

  • Tipo de Fornecimento: Fábrica/Fabricante

  • Certificação: ISO9001, IATF16949, ROHS, REACH

Solicite uma cotação
tft 640x480
tft 640x480

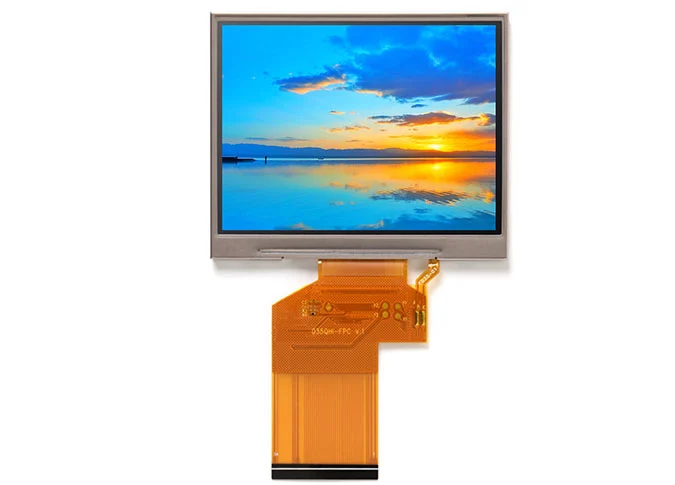

3.5 lcd display

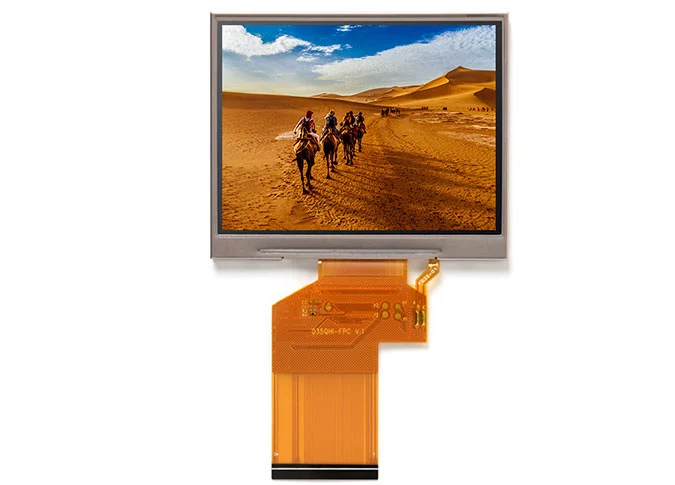

3.5 tft display

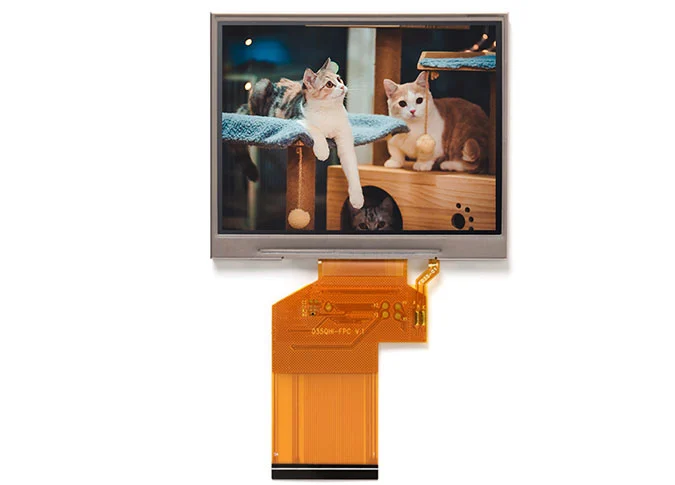

display 3.5

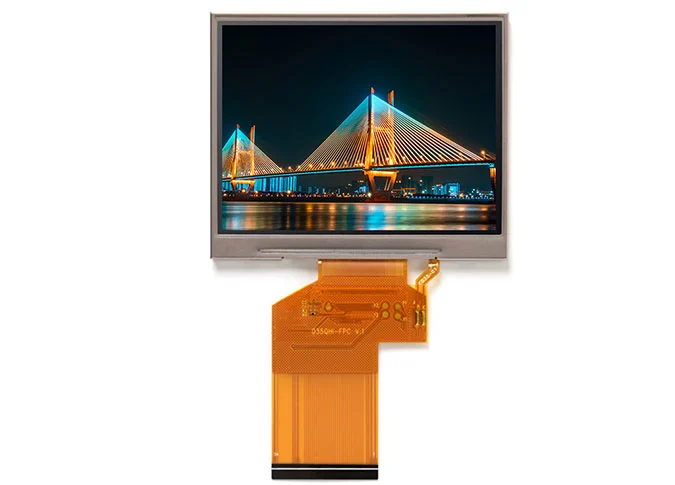

lcd 3.5

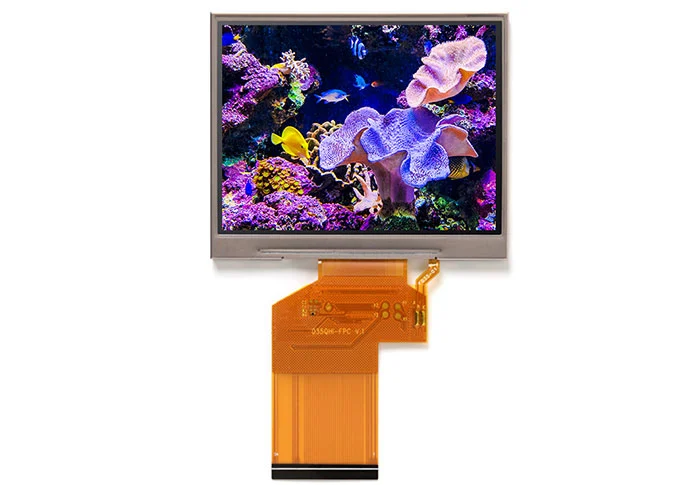

tft lcd 3.5
china 3.5 tft display

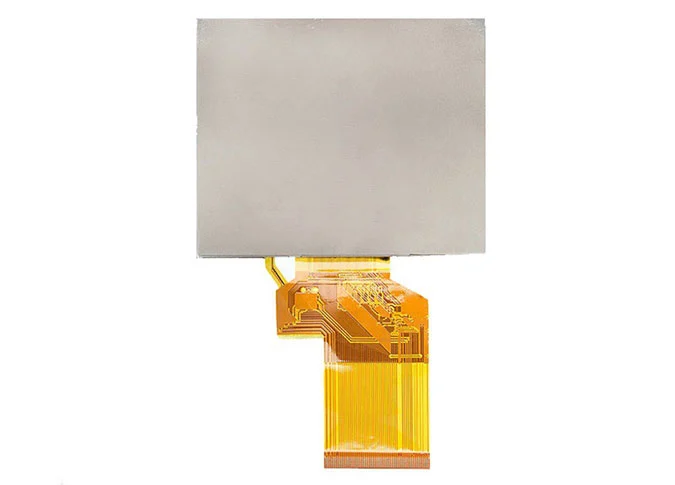

3.5 inch lcd display

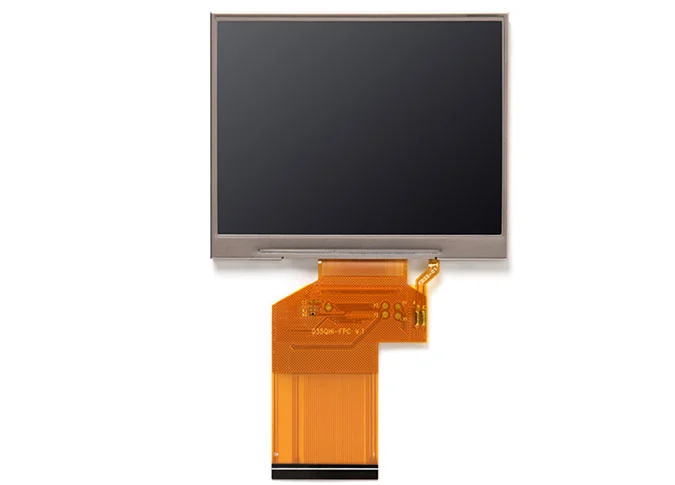

3.5 inch display

Visão geral do visor LCD Z35101 3.5 polegadas 640*480 450nits Full View NV3052C Controlador de Interface RGB

1

Z35101 é uma tela de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com resolução de 640*480. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 3,5 "tenha um ângulo de visão mais amplo. EsteMódulo de exibição LCD atacadoÉ o driver IC NV3052C embutido. Este módulo a-Si TFT LCD vem com interface RGB, 450 cd/m² de brilho.

2

Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, como umFabricante de display LCD personalizado China, Nós também podemos personalizar para você.

3

NossoFábrica de módulo de exibiçãoRealizar o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, Certificação REACH.

4

A tela LCD horizontal de 3,5 polegadas é inteligente, painel veio, POS, jogador de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, temperatura infravermelha, tradutor, leitor de música, casa inteligente, indústria handheld, ao ar livre, etc.

Specifications of 3.5 Inch 640*480 LCD Display 450nits Full View NV3052C Controller RGB Interface


Item

Specification

Unit

Screen Size

3.5 inches

Diagonal

Number of Pixel

640 RGB (H) x 480 (V)

Pixels

Display area

70.08 (H) x 52.56 (V)

mm

Pixel pitch

0.219 (H) x 0.219 (V)

mm

Outline Dimension

76.84 x 63.84 x 3.2 (Typ)

mm

Pixel arrangement

RGB Vertical stripe

――

Display mode

Normally Black/Transmissive

――

Viewing Direction

ALL VIEWING

――

Display Color

16.7M

――

Luminance(cd/m2)

350(TYP)

nit

Contrast Ratio

800

――

Surface treatmen

Antiglare

――

Interface

24bit-TTL


Back-light

LED Side-light type

――

Drive IC

NV3052C-RGB


Operation Temperature

-20~70

℃

Storage Temperature

-30~80

℃

Weight

――

g


PIN Definition of 3.5 Inch 640*480 LCD Display 450nits Full View NV3052C Controller RGB Interface


Pin No.

Symbol

I/O

Function

1-2

LED_K

P

Backlight LED Ground

3-4

LED_A

P

Backlight LED Power

5

NC

-

No connection

6

NC

-

No connection

7

NC

-

No connection

8

RESET

I

Reset pin, This is an active low signal

9

SPENA

I

SPI interface Data Enable Signal

10

SPCLK

I

SPI interface Clock

11

SPDAT

I

SPI interface Data

12-19

B0-B7

I

Blue Data Bit

20-27

G0-G7

I

Green Data Bit

28-35

R0-R7

I

Red Data Bit / DX0-DX7

36

HSYNC

I

Horizontal Sync Input

37

VSYNC

I

Vertical Sync Input

38

DCLK

I

Dot Data Clock

39-40

NC

-

No connection

41-42

VCC

P

Digital Power

43

NC

-

No connection

44

NC

-

No connection

45-47

NC

-

No connection

48

NC

-

No connection

49

NC

-

No connection

50

NC

-

No connection

51

NC

-

No connection

52

DE

I

Data Enable Input

53-54

GND

P

Ground


Popular Topics You May Be Interested in:


Produtos
Entre em contato conosco

Zhunyi Tecnologia presta atenção à qualidade e serviço. Bem-vindo para nos visitar e juntar as mãos para um futuro próspero.

Informações de contato
Envie-nos um e-mail
sales@zhunyikeji.com
Ligue para nós
+86-0755-2790-3035
Endereço
2nd, 3rd and 8th Floor, Dongshan plant, Huafeng First Science Park, Sanwei, Bao'an District, Shenzhen, China
Solicite uma cotação

RELATED IPS TFT LCD Display

Z101024 Interface de 10,1 polegadas IPS LCD 800*1280 31PIN MIPI Z101024 Interface de 10,1 polegadas IPS LCD 800*1280 31PIN MIPI

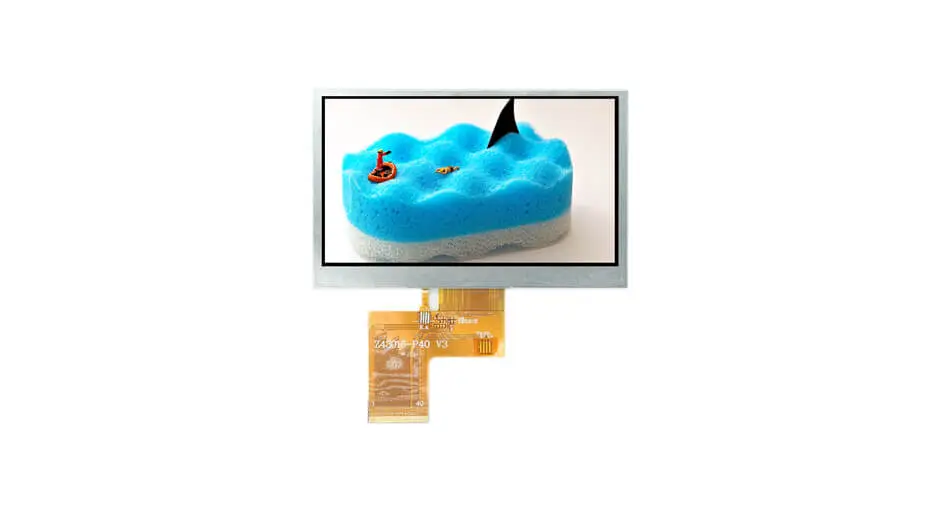

Z43080 tela LCD TFT de 4,3 polegadas 800*480 resolução 1000 lêndeas Interface RGB Z43080 tela LCD TFT de 4,3 polegadas 800*480 resolução 1000 lêndeas Interface RGB
