Tamanho: 3.5"
Resolução: 480*800
Interface LCD: SPI RGB
Interface de toque: IIC
Painel de toque: Capacitivo
Motorista IC: ST7701S
Ângulo de visão: IPS
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001,IATF16949,ROHS,REACH

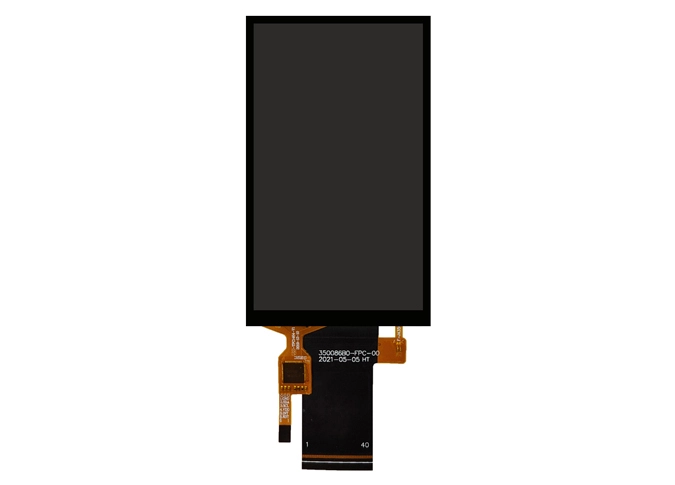

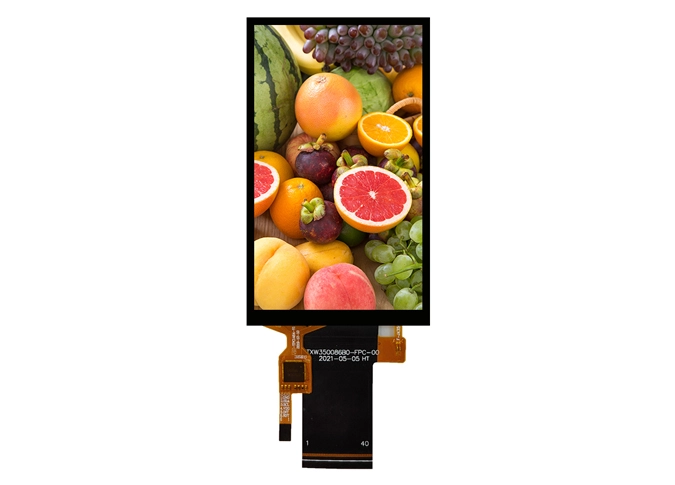

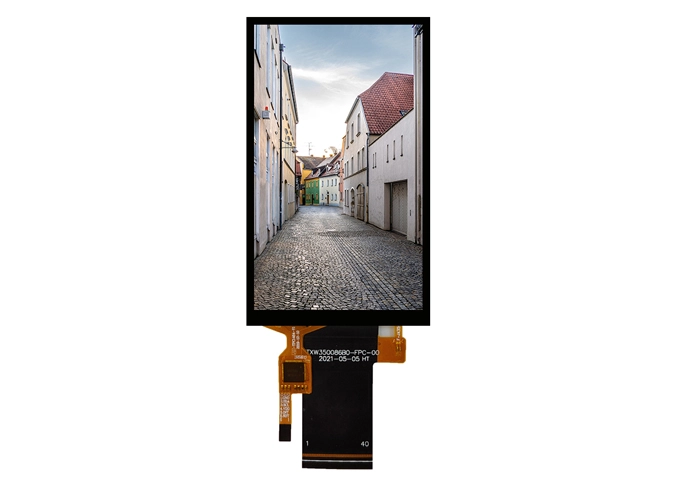

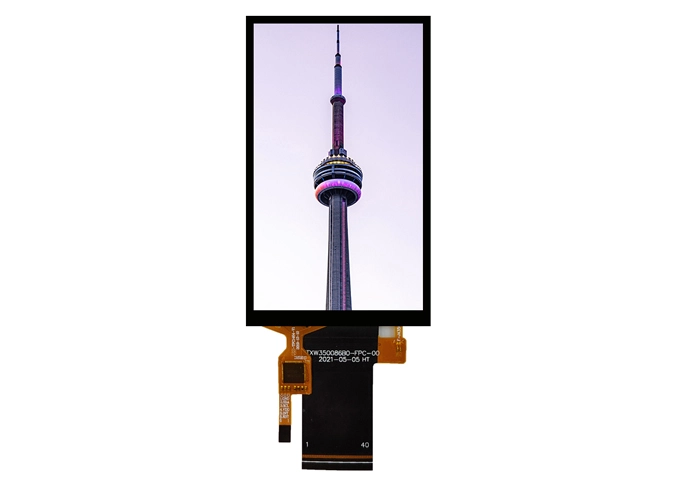

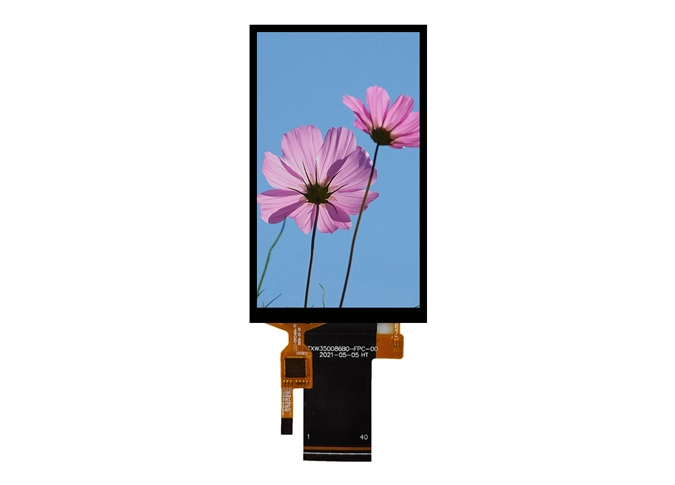

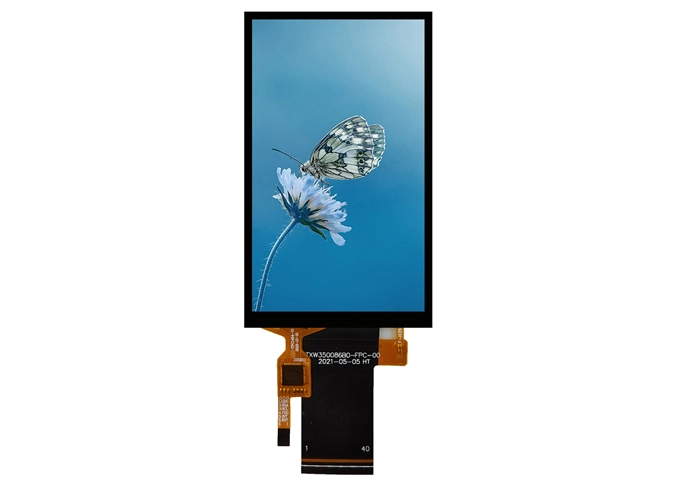

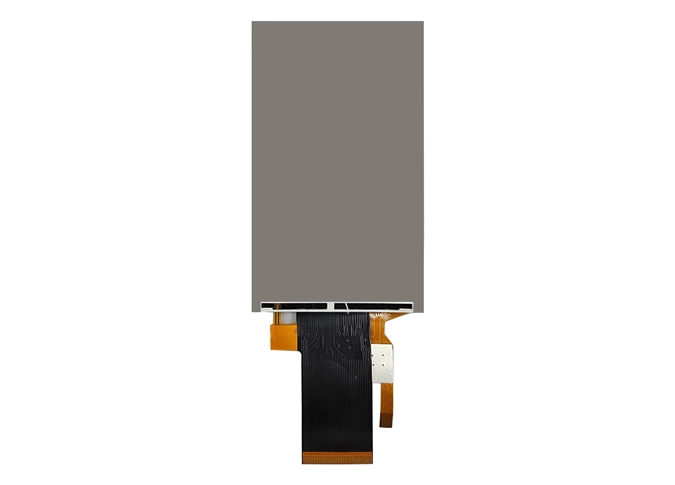

Z35032-ZC é um visor de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com painel de toque capacitivo, QVGA 480*800. Este display de toque TFT é integrado ST7701S driver LCD IC. Este a-Si TFT LCDChina módulo de painel de toqueVêm com interface SPI RGB e I2C.
Se você tem requisitos especiais, como driver IC, interface, FPC, painel de toque, luz de fundo, brilho, cor etc, nós podemos fornecerMódulo de exibição LCD personalizadoPara você.
Como umChina módulo LCD fabricante, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001:2015 e IATF16949: 2016 estritamente, todo o display lcd passou ROHS, certificação REACH
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.5 | inch |
2 | Display Resolution | 480(H) × RGB × 800 (V) | pixels |
3 | Pixel Pitch | 94.5(H) × 94.5 (V) | um |
4 | LCM Outline Dimension (Without FPC) | 50. 1(W) ×85.8 (H) ×2. 1 (T) | mm |
5 | LCD Outline Dimension | 48.96 (W) × 83.20 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 45.36 (W) ×75.60 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.5% Min:4.05% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min:800 | - |
14 | FPC Version | - | - |
15 | Interface | RGB+SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/7 Series 1 Parallel (7lights in total) | - |
19 | Luminance | - | nit |
20 | Weight | 0.017 |
|
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3 | GNG | Ground |
4 | VCC | POWER SUPPLY (2.8V/3.3V) |
5- 13 | GND | Ground |
14 | VS (VSYNC) | Vertical sync. Signal in RGB I/F. |
15 | HS(HSYNC) | Horizontal sync. Signal in RGB I/F. |
16 | DCLK | Dot clock signal for RGB interface operation. |
17 | DE | Data enable signal for RGB interface operation. |
18-22 | DB0-DB4 | BLUE DATA |
23-28 | DB5-DB10 | GREEN DATA |
29-33 | DB11-DB15 | RED DATA |
34 | RST | LCM RESET PIN |
35 | CS | Chip Select input PIN |
36 | SCL | LCM SPI clock (SCL) clock (SCLK) |
37 | SDA | LCM SPI data (SDA) data input (MOSI) |
38 | IOVCC | I/O POWER SUPPLY |
39 | GND | Ground |
40 | IOVCC | I/O POWER SUPPLY |
RST voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | CTP-GND | Ground(3.3V) |
2 | SDA(3.3V) | TP I2C data (SDA) data input (MOSI)(3.3V) |
3 | SCL(3.3V) | TP I2C clock (SCL) clock (SCLK)(3.3V) |
4 | VDD(3.3V) | TP Input Power voltage(3.3V) |
5 | INT(3 3V) | TP Interrupt PIN(3 3V) |
6 | RESET(3.3V) | TP RESET PIN(3.3V) |
Zhunyi Tecnologia presta atenção à qualidade e serviço. Bem-vindo para nos visitar e juntar as mãos para um futuro próspero.
