Tamanho: 3.5 polegadas
Resolução: 320*480
Interface: MIPI
Motorista IC: ILI9488
Ângulo de visão: 12 horas
Brilho: 350 lêndeas
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

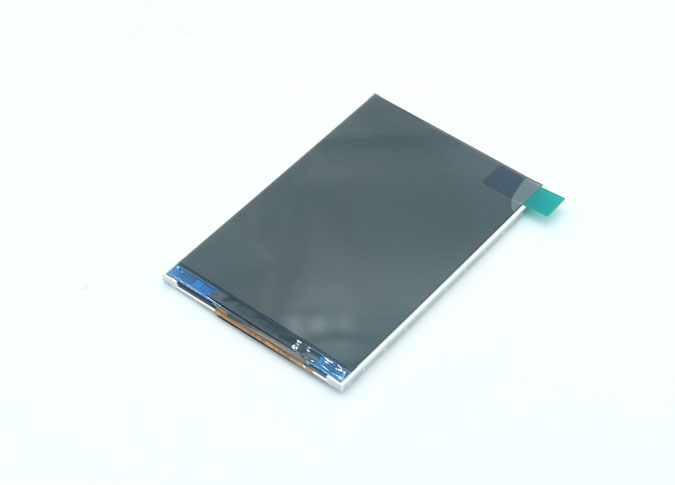

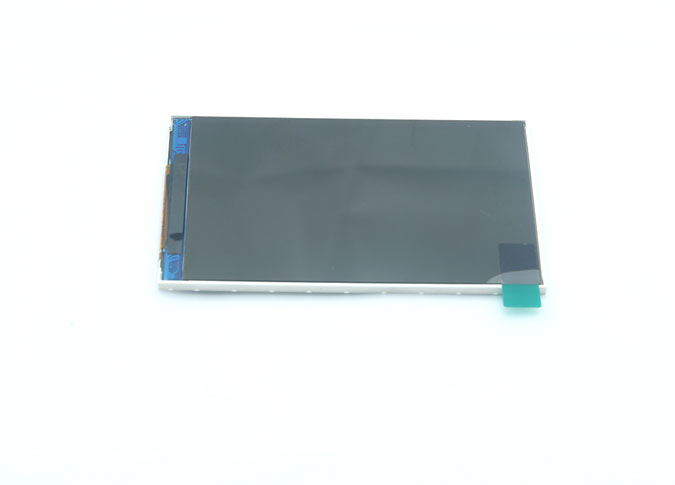

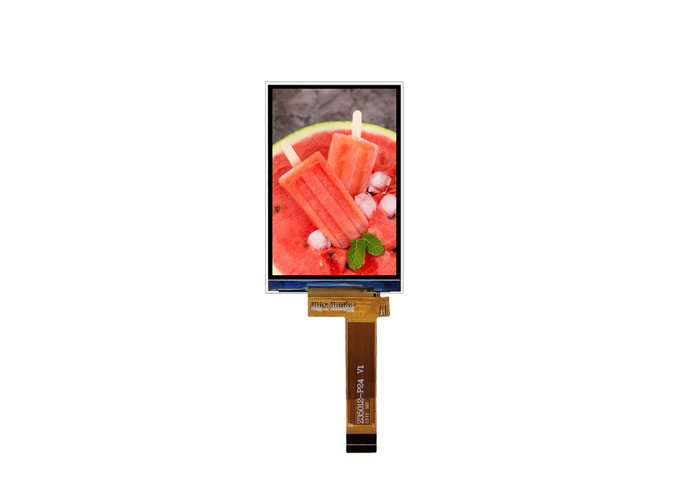

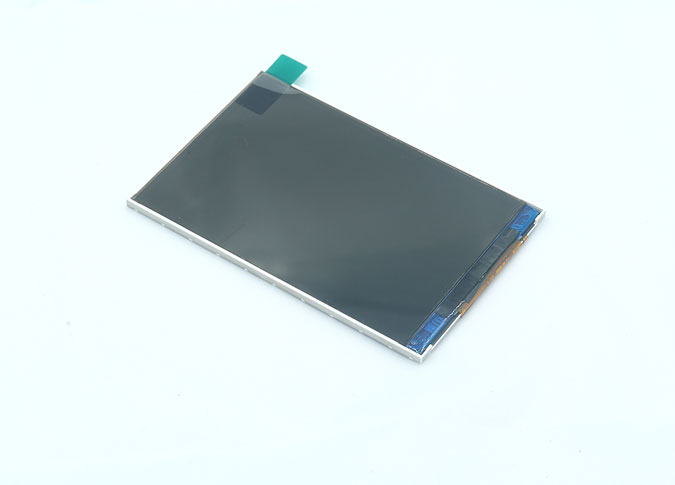

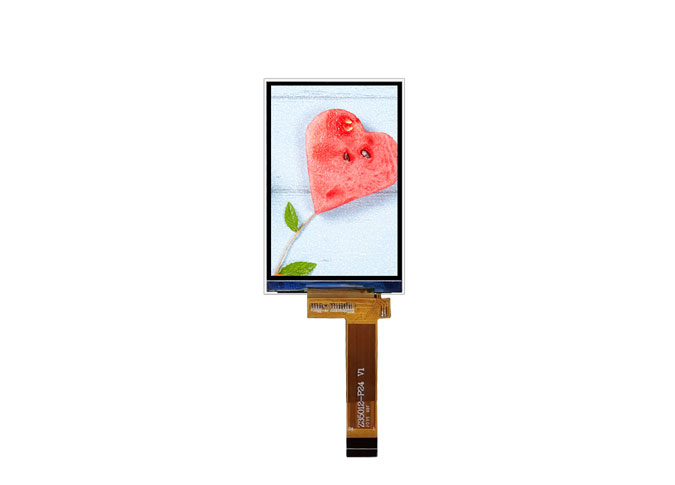

Z35012 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 320*480. Este display LCD é integrado ILI9488 driver IC. Este a-SiMódulo quadrado TFT LCDVem com interface MIPI, 350 cd/m² brightness.12 horas ângulo de visão.
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, como umFornecedor do módulo TFT LCD, Nós também podemos personalizar para você.
Como umFornecedor LCD quadrado, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD de 3,5 polegadas é oxímetro médico, instrumento cosmético, aparelho doméstico, tradutor, leitor de música, casa inteligente, indústria, termômetro infravermelho, hematômetro, balança digital, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.5 | inch |
2 | Display Resolution | 320 (H) × RGB × 480 (V) | pixels |
3 | Pixel Pitch | 153 (H) × 153 (V) | um |

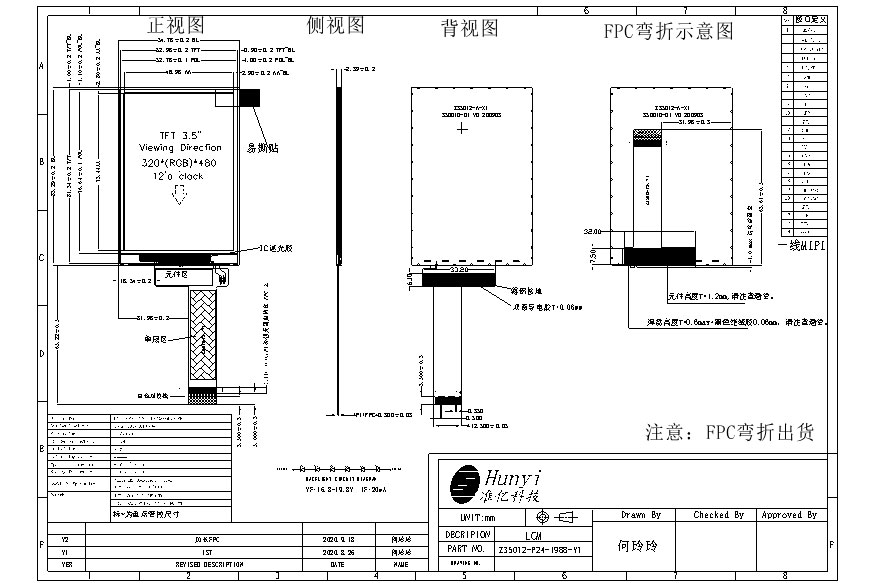

4 | LCM Outline Dimension (Without FPC） | 54.76 (W) × 83.29 (H) × 2.39 (T) | mm |
5 | LCD Outline Dimension | 52.96 (W) × 81.34 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 48.96 (W) × 73.44 (H) | mm |
7 | View Direction (Gray Inversion) | 12'clock | - |
8 | Driver IC | ILI9488 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.50% | - |
13 | LCD Contrast Ratio | Typ.: 500 | - |

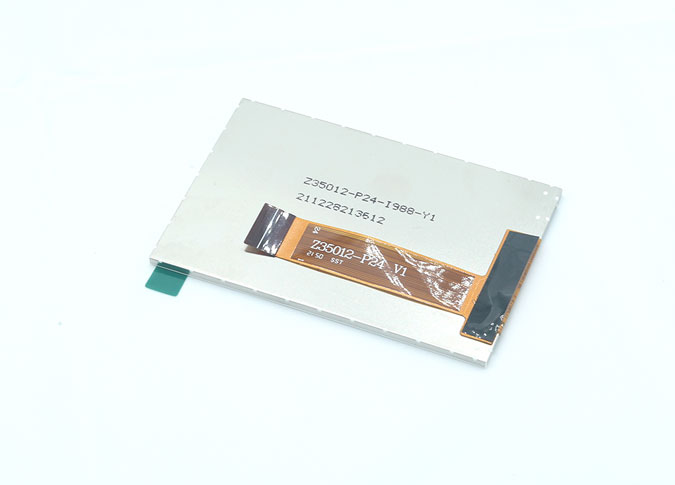

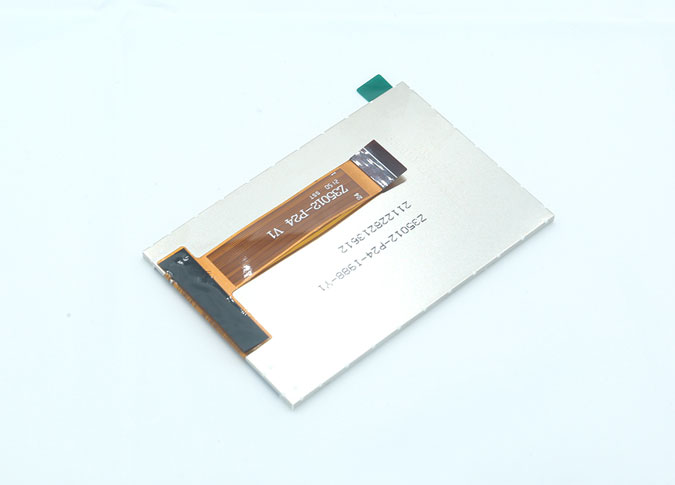

14 | FPC Version | Z35012-P24 V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -30°C~ 70°C | - |
17 | Storage Temperature | -40°C~ 85°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 340 | nit |
20 | Weight | 0.020 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | IM0/NC | LCM IM PIN/No Connection |
2 | DVDD | POWER SUPPLY (2.8V） |
3 | IOVDD | I/O POWER SUPPLY (1.8V） |
4 | IM1/NC | LCM IM PIN/No Connection |
5 | RESET | LCM RESE PIN |
6 | GND | Ground |
7-8 | NC | No Connection |
9 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
10 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
11-12 | GND | Ground |
13-14 | NC | No Connection |
15 | GND | Ground |
16 | TDP0 | Positive MIPI differential data input |
17 | TDN0 | Negative MIPI differential data input |
18 | GND | Ground |
19 | TDP1(NC) | Positive MIPI differential data input(No Connection) |
20 | TDN1(NC) | Negative MIPI differential data input(No Connection) |
21 | GND | Ground |
22 | TCP | Positive MIPI differential CLOCK input |
23 | TCN | Negative MIPI differential CLOCK input |
24 | GND | Ground |
RESET voltage should be consistent with IOVDD voltage, or there probably is black screen fault when power on. | ||
