Tamanho: 3.2 polegadas
Resolução: 240*320
Interface: 4 Linha SPI
Motorista IC: ILI9341
Ângulo de visão: 12 horas
Brilho: 300 lêndeas
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

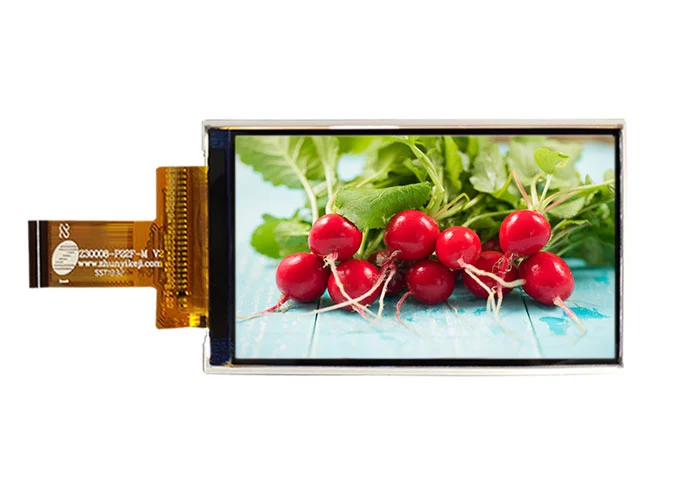

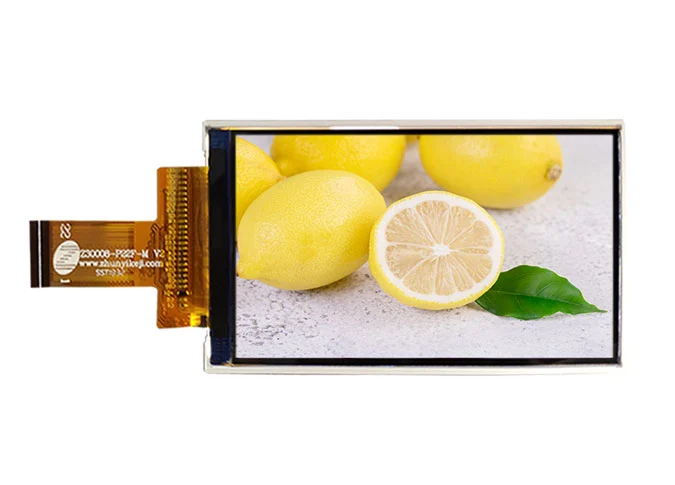

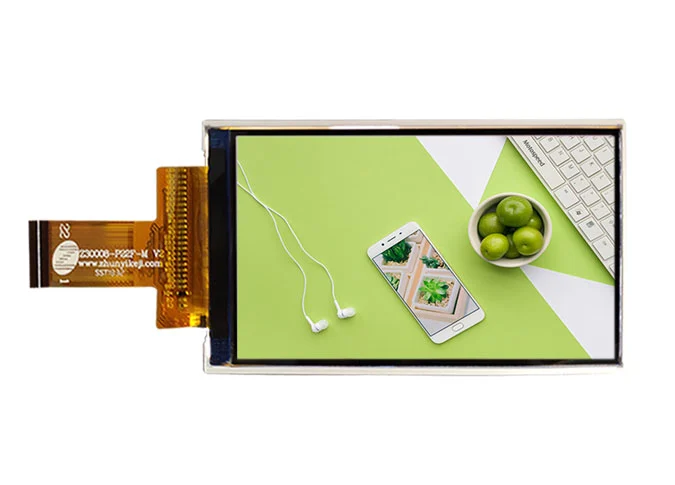

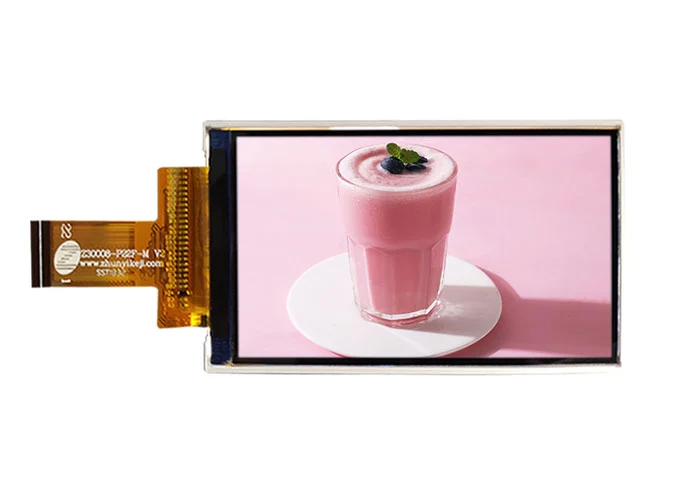

Z32015 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 240*320. EsteAtacado display LCDÉ o driver ILI9341 integrado IC. Este módulo a-Si TFT LCD vem com interface SPI, brilho de 300 cd/m². Ângulo de visão de 12 horas.
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, também podemos fornecerMódulo de exibição lcd personalizadoPara você.
NossoFábrica de módulo de exibiçãoRealizar o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, Certificação REACH.
A tela LCD de 3,2 polegadas é oxímetro médico, instrumento cosmético, aparelho doméstico, tradutor, leitor de música, casa inteligente, indústria, termômetro infravermelho, hematômetro, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.2 | inch |
2 | Display Resolution | 240 (H) × RGB × 320 (V） | pixels |
3 | Pixel Pitch | 153 (H) × 153 (V） | um |

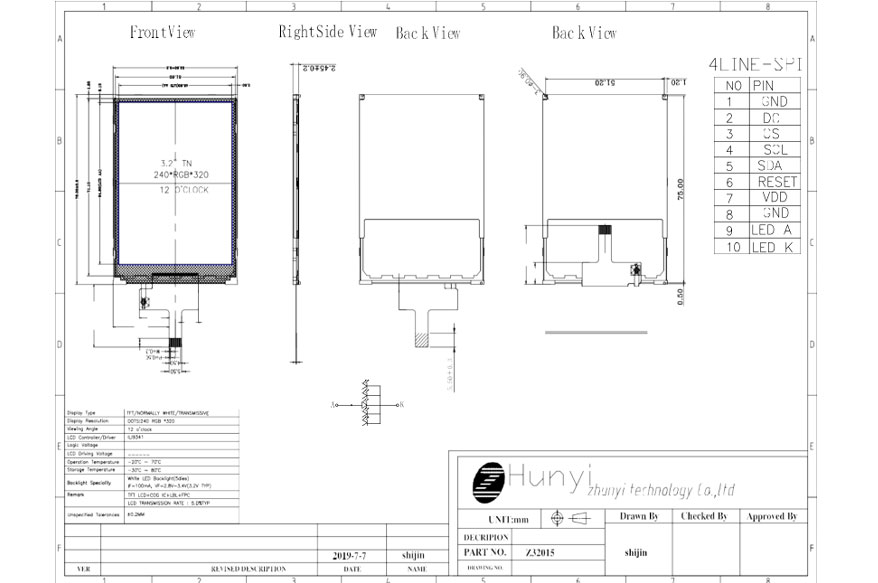

4 | LCM Outline Dimension (Without FPC） | 53.6 (W) ×76.0 (H) ×2.45 (T) | mm |
6 | LCD Active Area | 48.6 (W) × 64.8 (H) | mm |
7 | View Direction (Gray Inversion) | 12 o'clock. | - |
8 | Driver IC | ILI9341 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal White | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: TBD | - |
13 | LCD Contrast Ratio | Typ.: 350 | - |
14 | FPC Version | Z32015-P10 V1 | - |
15 | Interface | 4 line SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 5 Parallel (5 lights in total) | - |
19 | Luminance | Typ.:300 | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Power ground |
2 | RS | Display data/command selection pin |
3 | CS | Chip selection pin |
4 | SCL | |
5 | SDA | Spi interface input/output pin |
6 | RESET | This signal will reset the device and it must be applied to properly |
7 | VDD | Power supply for digitial circuit |
8 | GND | Power ground |
9 | LEDA | Power for LED back light anode |
10 | LEDK | Power for LED back light cathode |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
