Tamanho: 3 polegadas
Resolução: 480*854
Interface: MIPI
Ângulo de visão: IPS
Brilho: 380 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

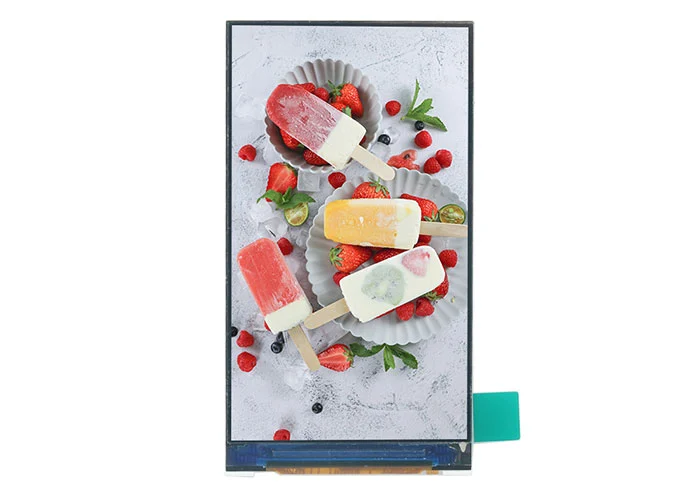

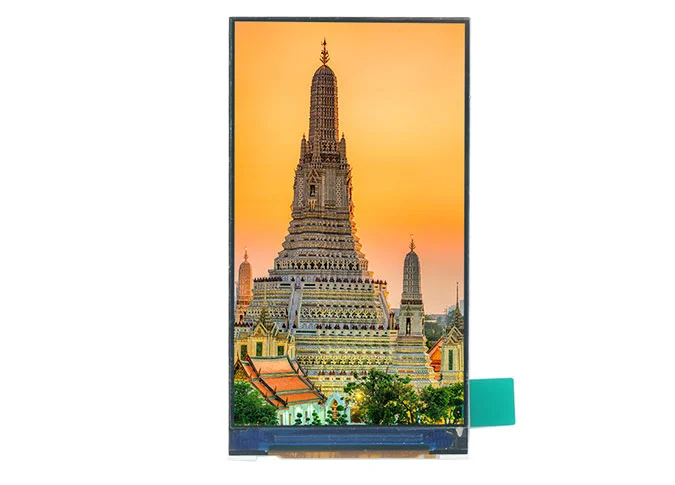

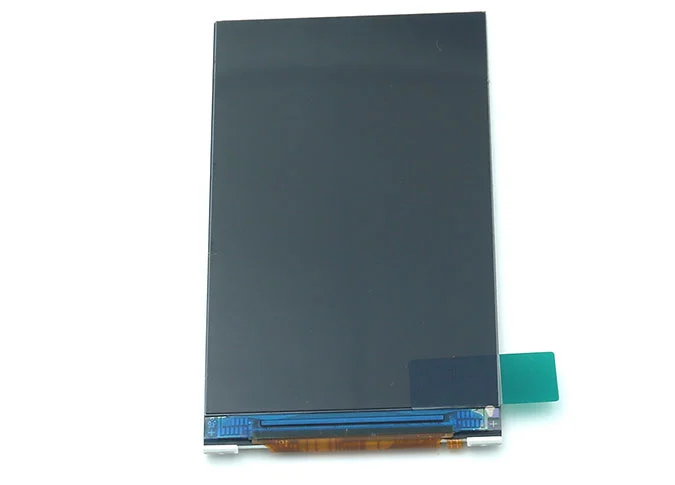

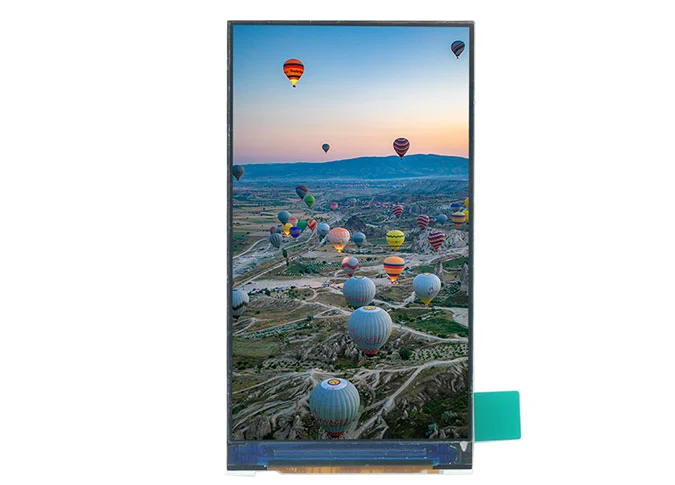

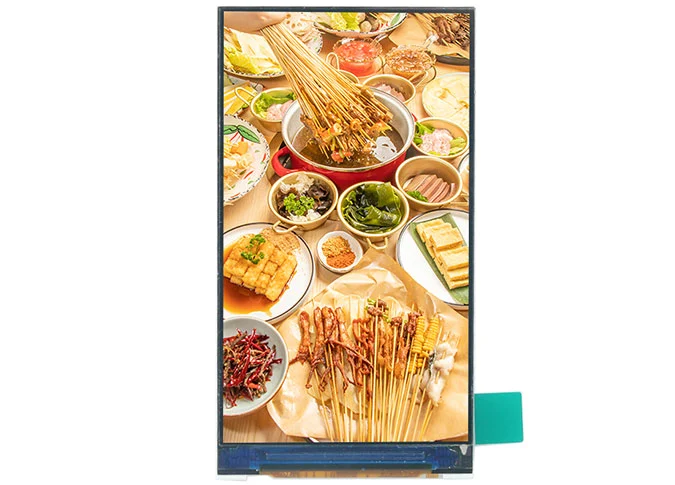

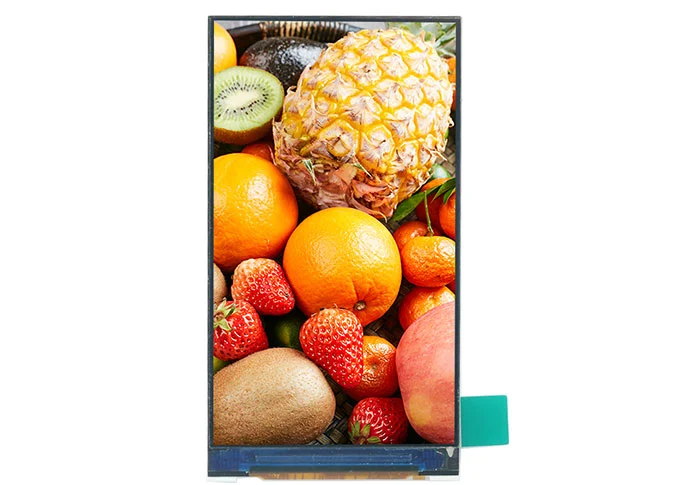

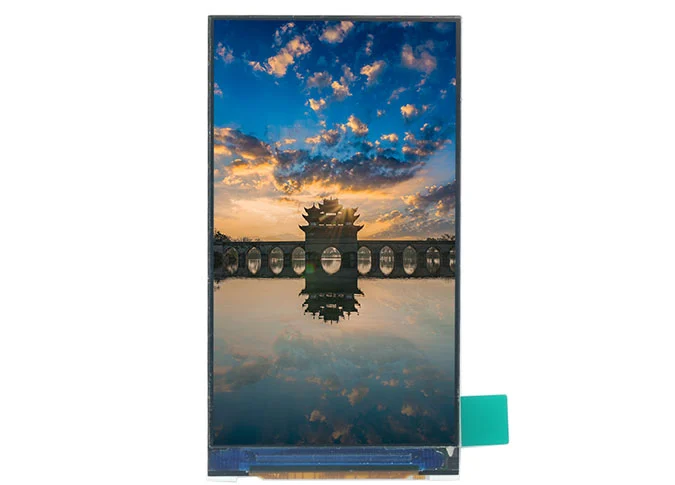

Z30079 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 480*854. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 3 "tenha um ângulo de visão mais amplo. EstePainel quadrado IPS LCDÉ o driver IC JD9161Z embutido. Este módulo a-Si TFT LCD vem com interface MIPI, brilho de 380 cd/m².
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, nós podemos fornecerDisplay LCD em forma personalizadaPara você.
Como umFabricante de tela LCD quadrada, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD de 3 polegadas é médica, veio dash, POS, reprodutor de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, temperatura infravermelha, tradutor, reprodutor de música, casa inteligente, indústria, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |

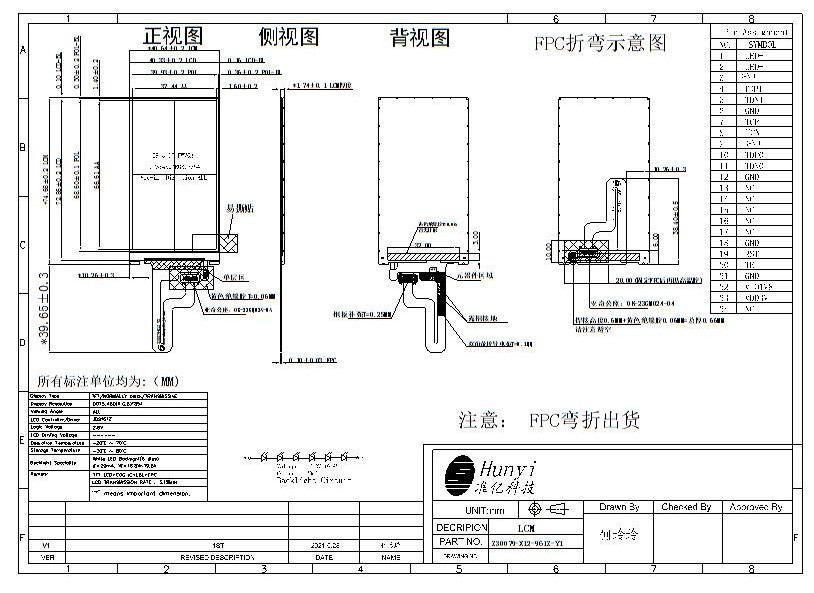

4 | LCM Outline Dimension (Without FPC） | 40.64 (W) × 74.68 (H) ×1.74 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |

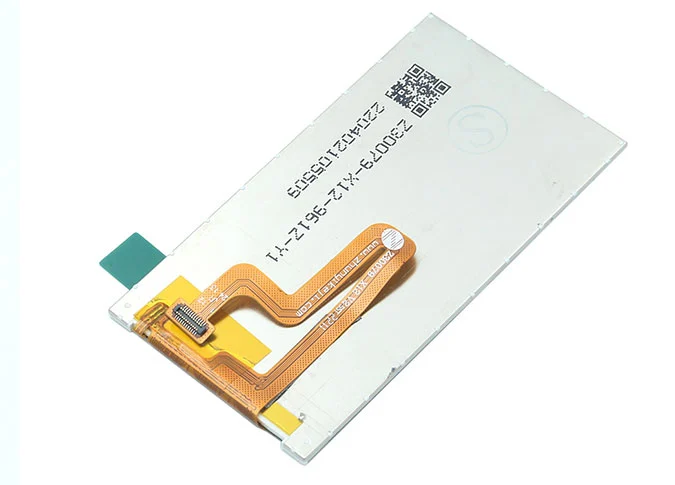

14 | FPC Version | Z30079-X12 V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 380 | nit |
20 | Weight | 0.010 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEKA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3 | GND | Ground |
4 | TDP1 | Positive MIPI differential data input |
5 | TDN1 | Negative MIPI differential data input |
6 | GND | Ground |
7 | TCP | Positive MIPI differential CLOCK input |
8 | TCN | Negative MIPI differential CLOCK input |
9 | GND | Ground |
10 | TDP0 | Positive MIPI differential data input |
11 | TDN0 | Negative MIPI differential data input |
12 | GND | Ground |
13-17 | NC | No Connection |
18 | GND | Ground |
19 | RST | LCM RESET PIN |
20 | TE | Tearing Effect PIN |
21 | GND | Ground |
22 | VIO1V8 | POWER SUPPLY (1.8V） |
23 | VDD3V | POWER SUPPLY (3V） |
24 | NC | No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
Zhunyi Tecnologia presta atenção à qualidade e serviço. Bem-vindo para nos visitar e juntar as mãos para um futuro próspero.
