Tamanho: 3 polegadas
Resolução: 480*854
Interface LCD: MIPI
Interface de toque: IIC
Painel de toque: Capacitivo
Motorista IC: ST7001S
Controlador de toque: GSL169
Ângulo de visão: IPS
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

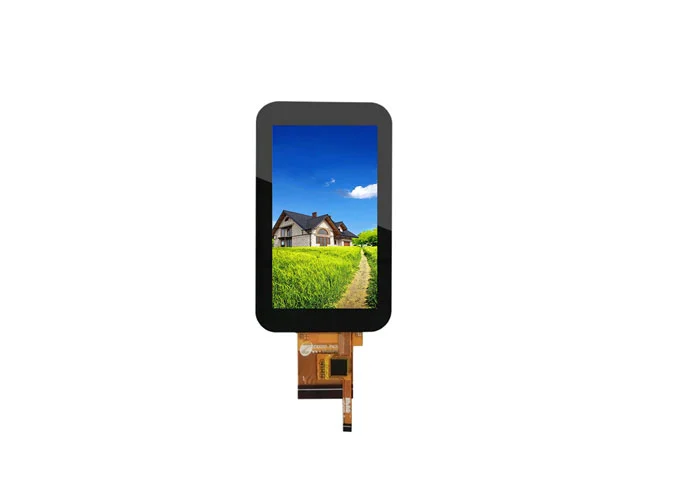

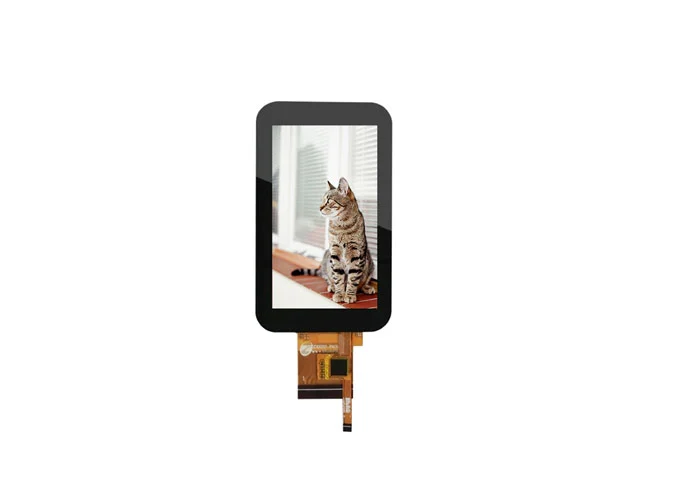

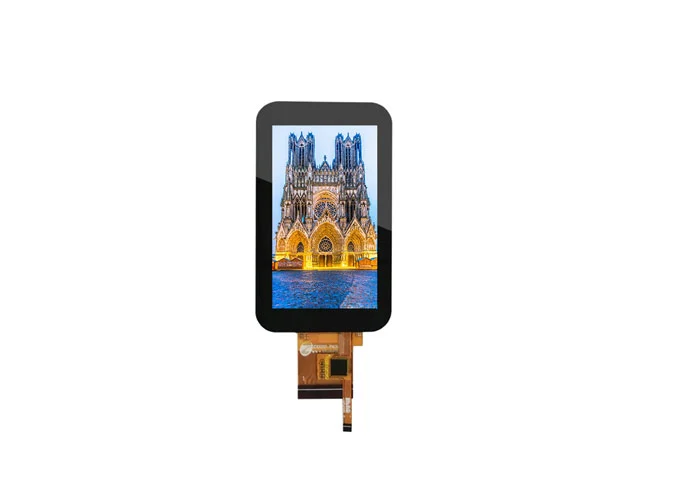

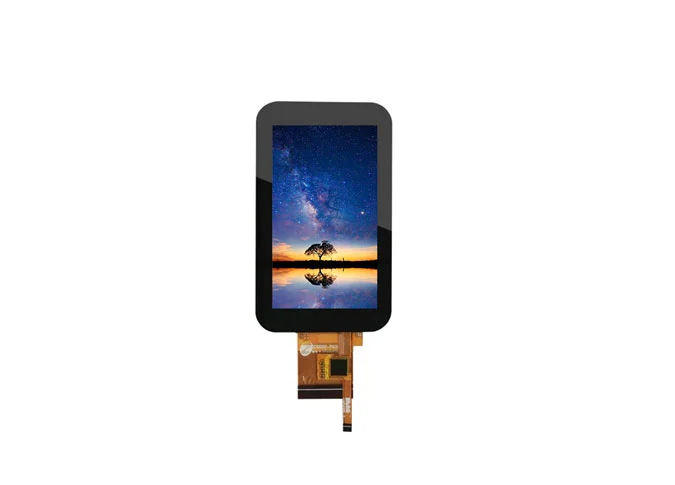

Z30071-ZC é um visor de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com painel de toque capacitivo, QVGA 480*854. Este toque TFTAtacado display LCD TFTÉ o driver integrado ST7701S LCD IC e o controlador de toque GSL1691. Este módulo de toque a-Si TFT LCD vem com interface MIPI e I2C. Multi-ponto de toque.
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, luz de fundo, brilho, cor etc, como um dosFábricas de LCD personalizado, Nós também podemos personalizar para você.
Como umFornecedor de tela LCD quadrado, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
Esta tela de toque LCD de 3 polegadas é amplamente utilizada em oxímetro médico, instrumento cosmético, aparelho doméstico, tradutor, leitor de música, casa inteligente, indústria, termômetro infravermelho, hematômetro, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V) | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 42.70 (W) × 74.70 (H) × 2.45 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
TLCM Outline Dimension (Without FPC） | 49.80 (W) × 85.10 (H) × 3.88 (T) | mm | |
6 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
14 | FPC Version | Z30056-P22F-M V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | TBD | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | GND | Ground |
3 | D0N | Negative MIPI differential data input |
4 | D0P | Positive MIPI differential data input |
5-6 | GND | Ground |
7 | CLKN | Negative MIPI differential CLOCK input |
8 | CLKP | Positive MIPI differential CLOCK input |
9 | GND | Ground |
10 | D1N | Negative MIPI differential data input |
11 | D1P | Positive MIPI differential data input |
12 | RESET | LCM RESET PIN |
13-14 | GND | Ground |
15 | IOVCC | I/O POWER SUPPLY |
16 | VCC | POWER SUPPLY |
17 | GND | Ground |
18 | TE | Tearing Effect PIN |
19 | GND | Ground |
20 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
21 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
22 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | TP_VDD | TP POWER SUPPLY |
3 | TP_INT | TP Interrupt PIN |
4 | TP_SDA | TP I2C data (SDA) data input (MOSI)(1.8V) |
5 | TP_SCL | TP I2C clock (SCL) clock (SCLK)(1.8V) |
6 | TP_RST/WAKE | TP Reset PIN |

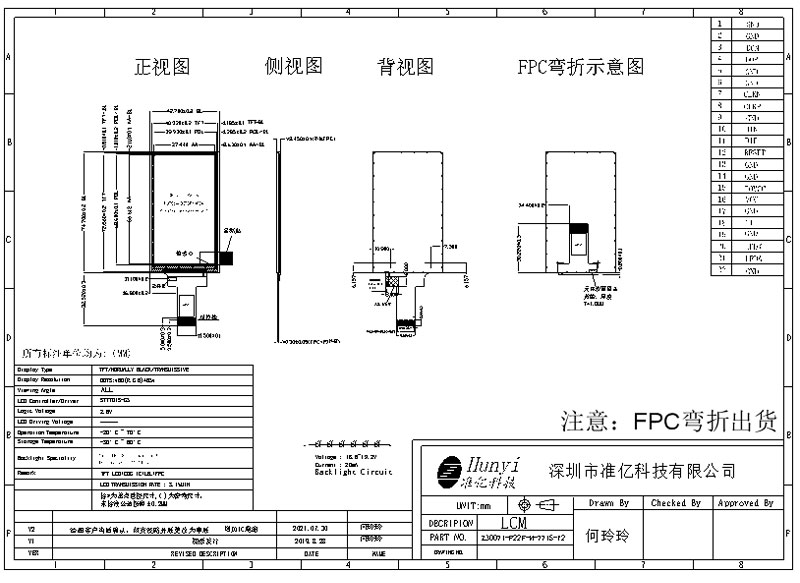

3.1 LCM

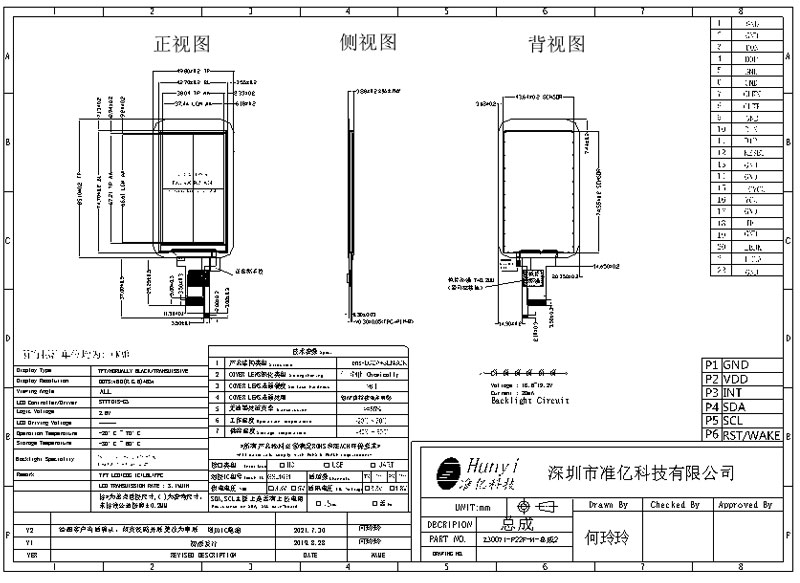

3.2 TLCM
