Tamanho: 3 polegadas
Resolução: 480*854
Interface: MIPI
Ângulo de visão: IPS
Brilho: 400 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

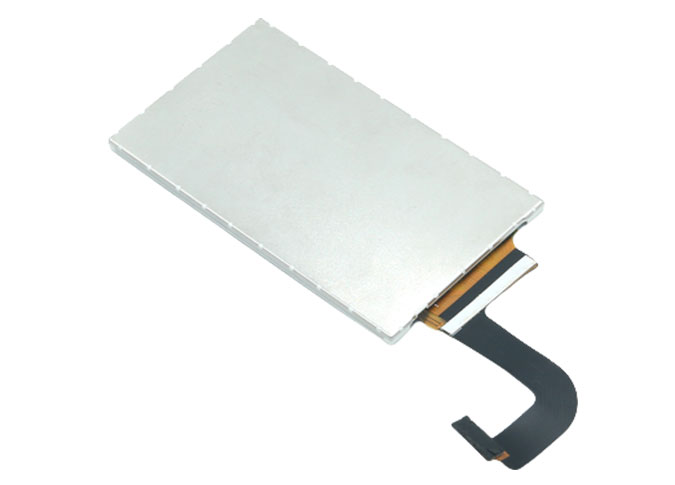

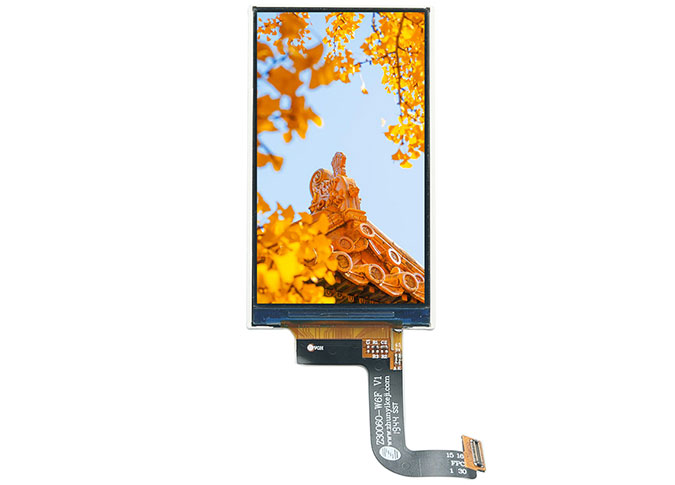

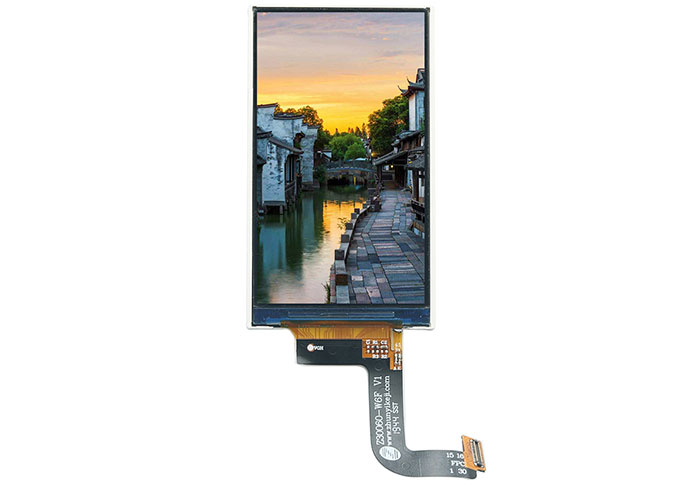

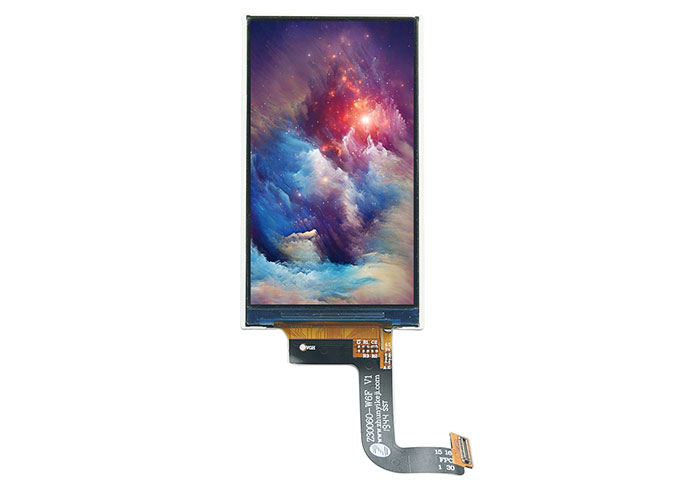

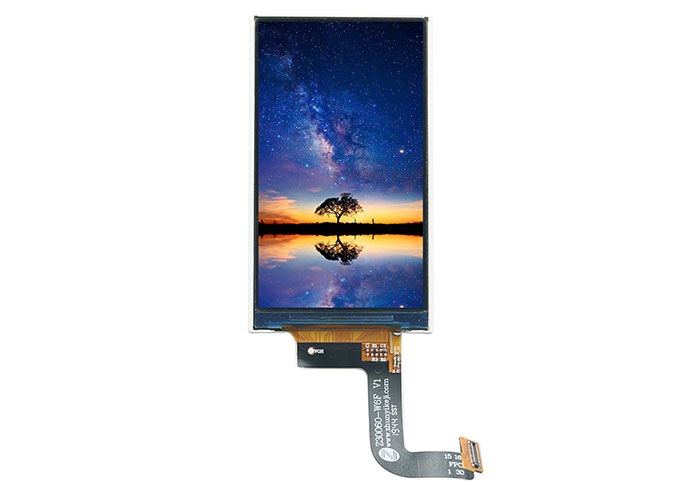

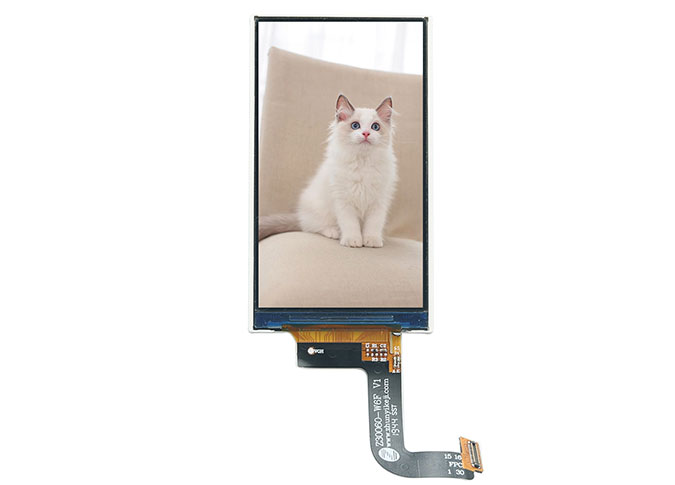

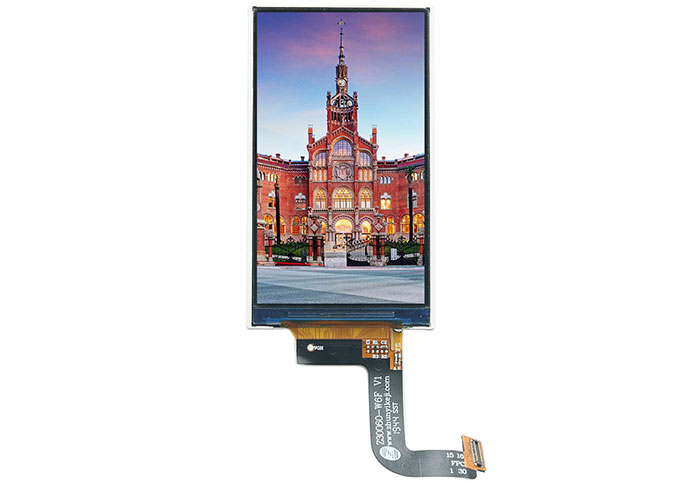

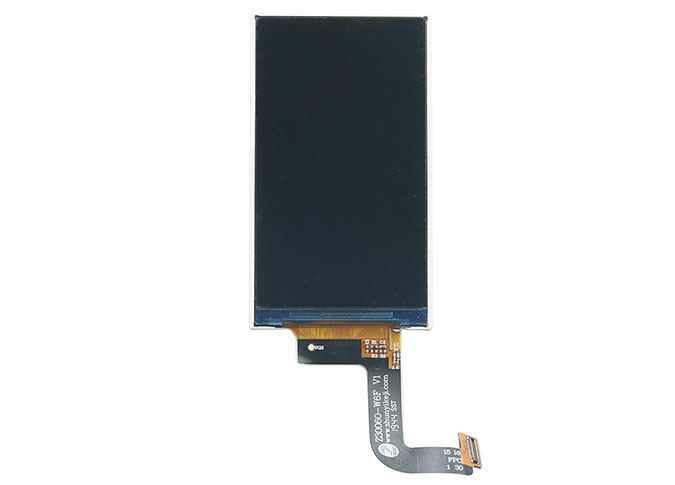

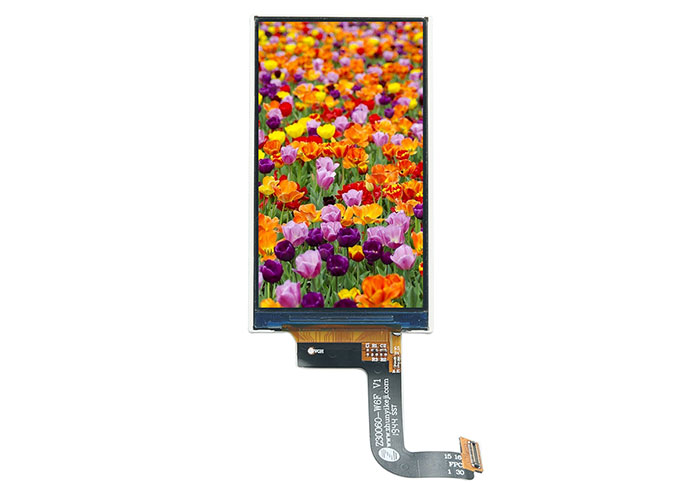

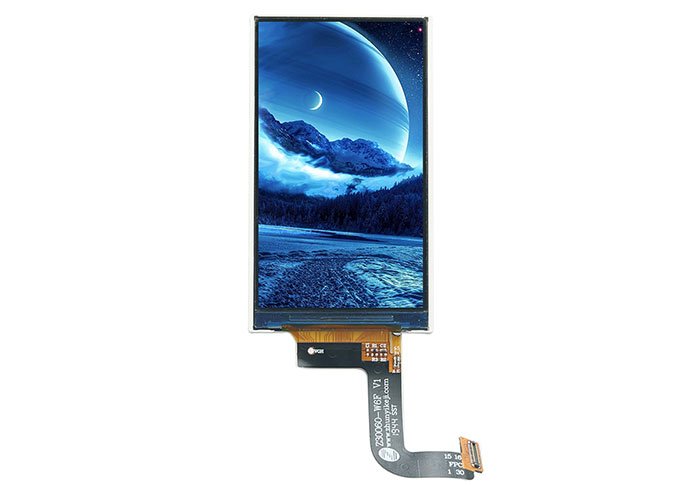

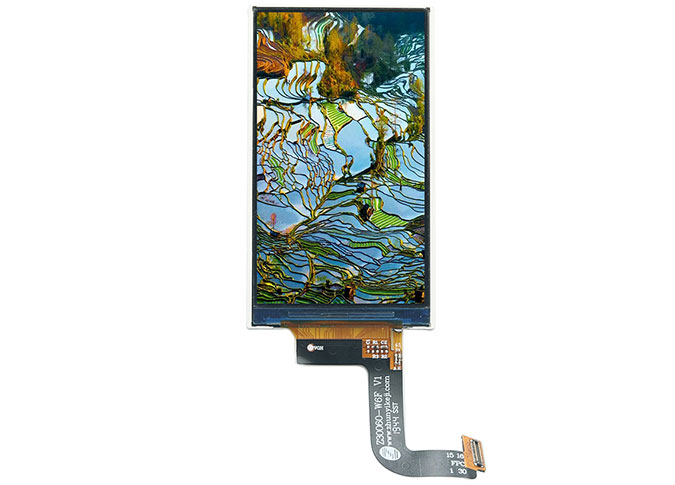

Z30060 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 480*854. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 3 "tenha um ângulo de visão mais amplo. Este display LCD é integrado ST7701S driver IC. Este a-Si TFT LCDChina módulo de painel de toqueVem com interface MIPI, brilho de 400 cd/m².
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, também podemos fornecerTela LCD de forma personalizadaPara você.
Z49421 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução 720*1280. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 5 "tenha um ângulo de visão mais amplo. Este display LCD é embutido GH1001 driver IC. Este a-Si TFT LCDChina módulo de painel de toqueVem com interface MIPI, brilho de 450cd/m².
A tela LCD de 3 polegadas é médica, painel veio, PDV, jogador de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, tradutor, reprodutor de música, casa inteligente, indústria, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |

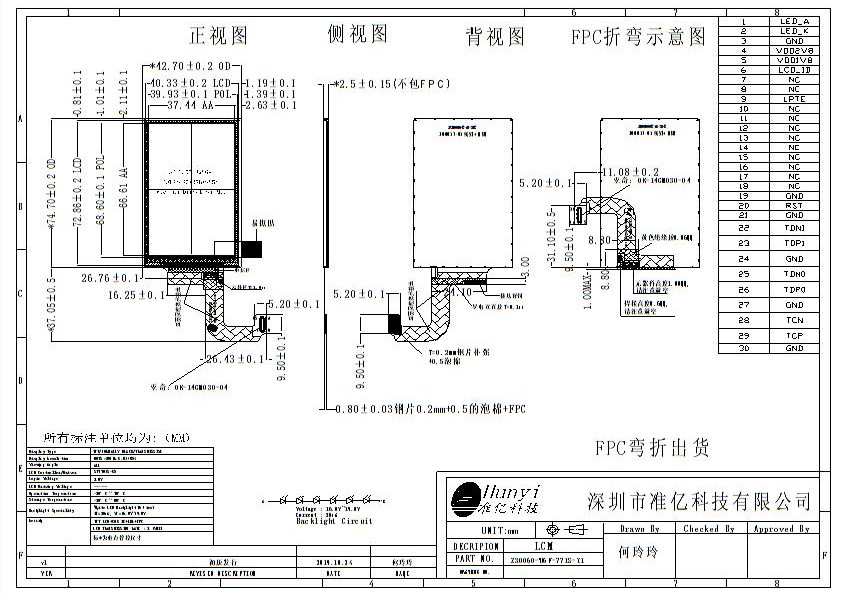

4 | LCM Outline Dimension (Without FPC） | 42.70 (W) × 74.70 (H) ×2.5 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.5%; Min: 3.1% | - |
13 | LCD Contrast Ratio | Typ.: 1000; Min: 800 | - |
14 | FPC Version | Z30060-W6F V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 420 | nit |
20 | Weight | 0.018 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | GND | Ground |
4 | VDD2V8 | POWER SUPPLY (2.8V） |
5 | VDD1V8 | I/O POWER SUPPLY (1.8V） |
6 | LCD_ID | LCM ID PIN |
7-8 | NC | No Connection |
9 | LPTE | Tearing Effect PIN |
10-18 | NC | No Connection |
19 | GND | Ground |
20 | RST | LCM RESET PIN |
21 | GND | Ground |
22 | TDN1 | Negative MIPI differential data input |
23 | TDP1 | Positive MIPI differential data input |
24 | GND | Ground |
25 | TDN0 | Negative MIPI differential data input |
26 | TDP0 | Positive MIPI differential data input |
27 | GND | Ground |
28 | TCN | Negative MIPI differential CLOCK input |
29 | TCP | Positive MIPI differential CLOCK input |
30 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
