Tamanho: 3 polegadas
Resolução: 480*854
Interface: MIPI
Ângulo de visão: IPS
Brilho: 350 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

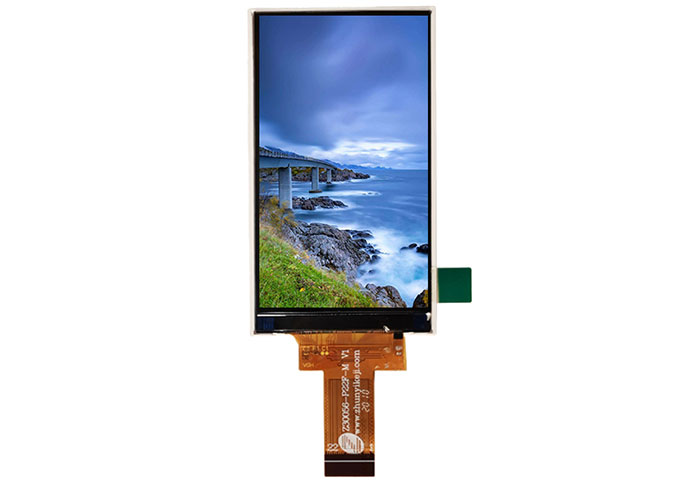

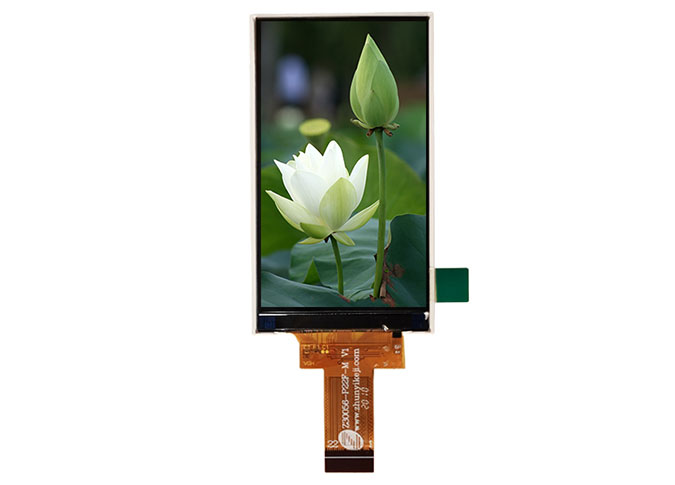

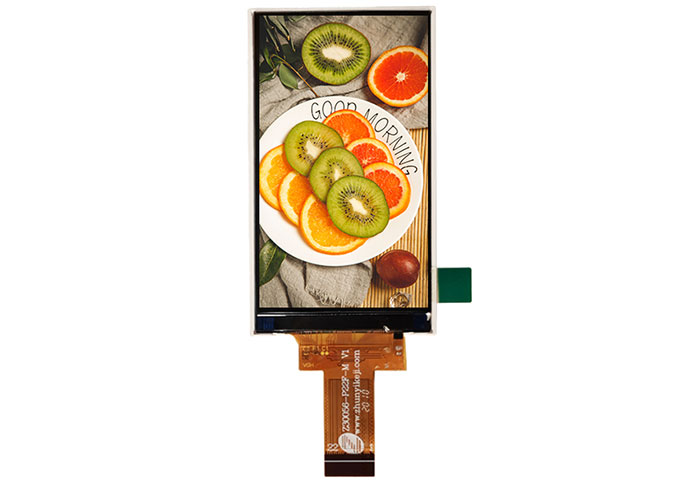

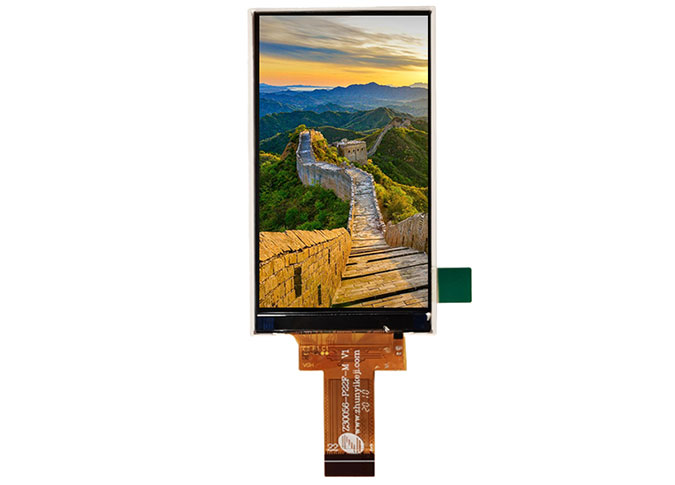

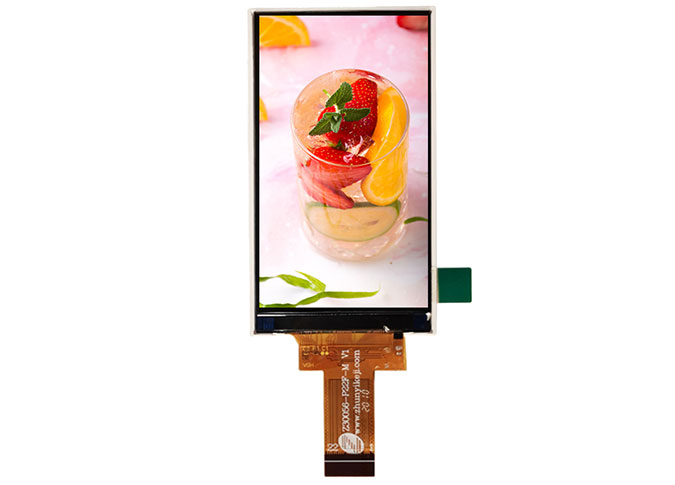

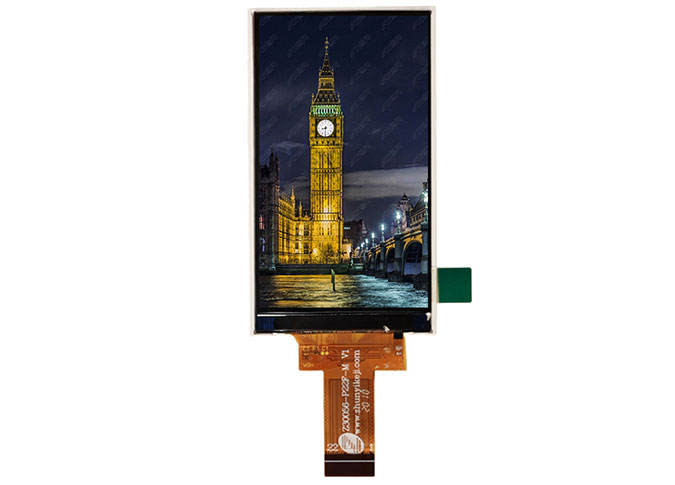

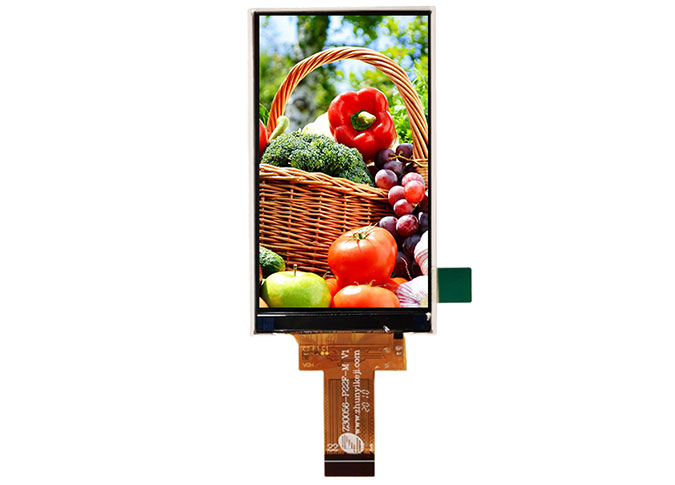

Z30056 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 480*854. A técnica IPS (In-plane Switching) torna isso 3"Módulo quadrado TFT LCDTem um ângulo de visão mais amplo. Este display LCD é integrado ST7701S driver IC. Este módulo a-Si TFT LCD vem com interface MIPI, brilho de 350 cd/m².
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, nós podemos fornecerChina display LCD personalizadoPara você.
Como umFábrica de painel LCD quadrado, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001:2015 e IATF16949: 2016 estritamente, todo o display lcd passou ROHS, certificação REACH
OTela LCD TFT de 3 polegadasÉ médico, veio dash, POS, jogador de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, tradutor, leitor de música, casa inteligente, indústria, etc.
Item | Main Display | Unit |
Number of Pixels | 480 * RGB * 854 | Pixel |

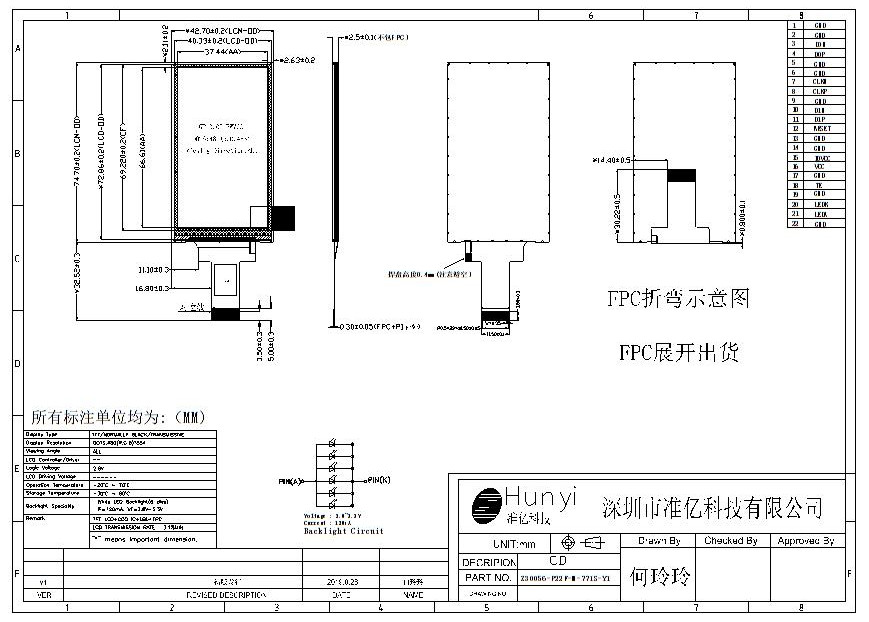

LCM Outline Dimension | 42.7 (W) * 74.7 (H) * 2.5 (T) | mm |
LCD Outline Dimension | 40.33 (W) * 72.86 (H) * 1.0 (T) | mm |
Active Area | 37.44 * 66.61 | mm |
Pixel Pitch | 0.026 * 0.078 | mm |
Display Mode | Normal Black | |
Pixel Arrangement | R.G.B Stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 3.5%; Min: 3.1% | |
LCD Contrast Ratio | Typ: 1000; Min: 800 | |

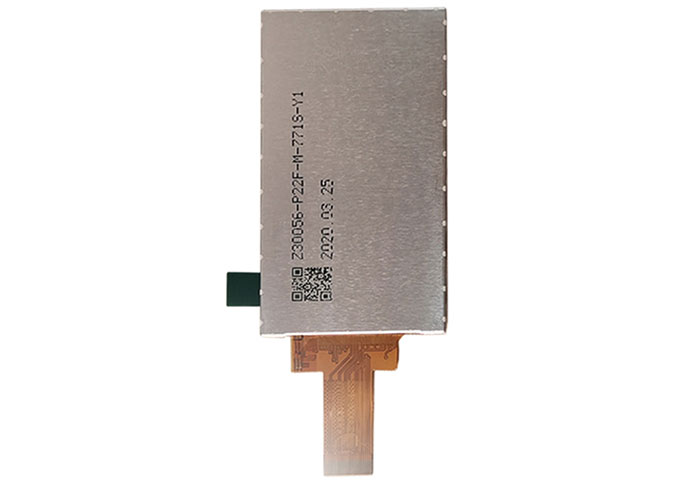

FPC Version | Z30056-P22F-M V1 | |
Interface | MIPI | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 6 parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | GND | Ground |
3 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
4 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
5 | GND | Ground |
6 | GND | Ground |
7 | CLKN | MIPI-DSI CLOCK differential signal input pin |
8 | CLKP | MIPI-DSI CLOCK differential signal input pin |
9 | GND | Ground |
10 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
11 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
12 | RES | Reset pin (1.8V） |
13 | GND | Ground |
14 | GND | Ground |
15 | IOVCC(1.8) | I/O POWER SUPPLY (1.8V） |
16 | VCC(2.8) | POWER SUPPLY (2.8V） |
17 | GND | Ground |
18 | TE | Serves TE (Tearing Effect ) pin on MPU interface |
19 | GND | Ground |
20 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
21 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
22 | GND | Ground |
