Tamanho: 3 polegadas
Resolução: 480*854
Interface: SPI RGB
Ângulo de visão: IPS
Brilho: 400 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

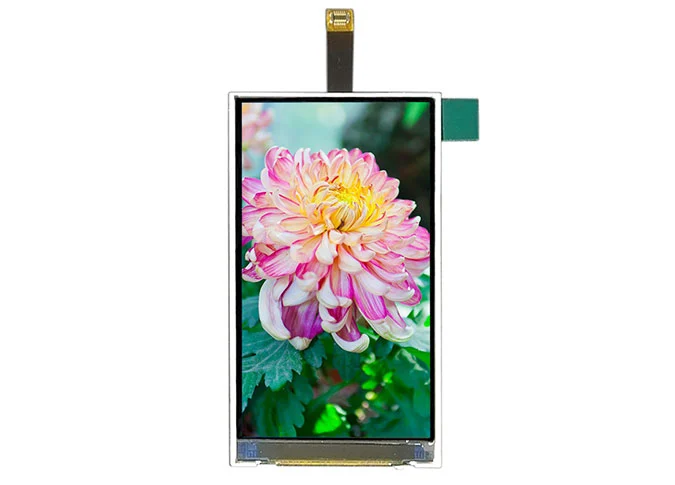

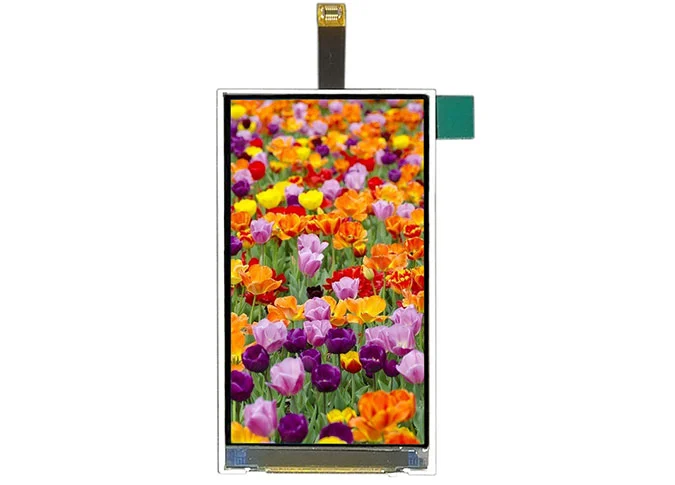

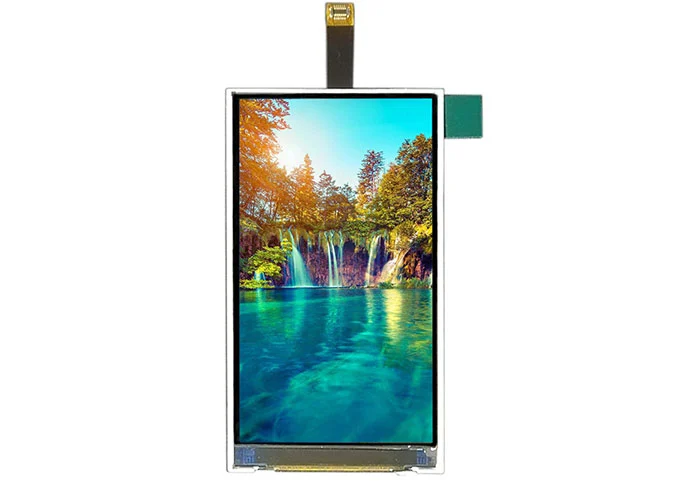

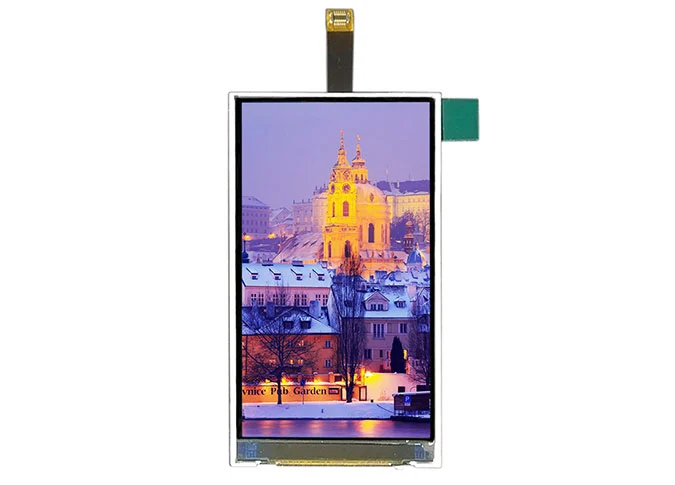

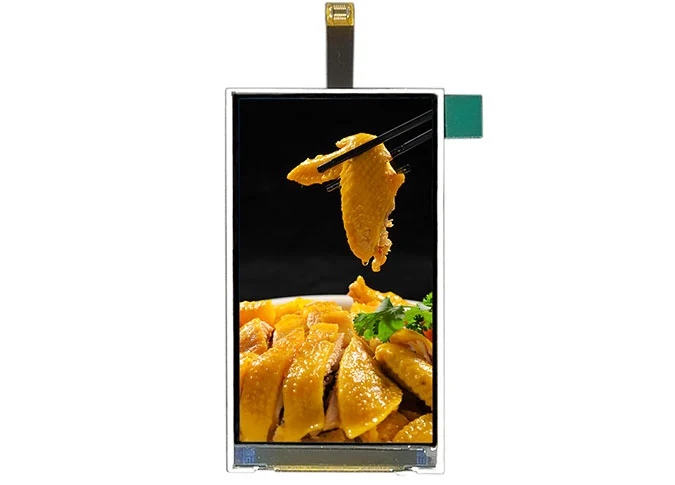

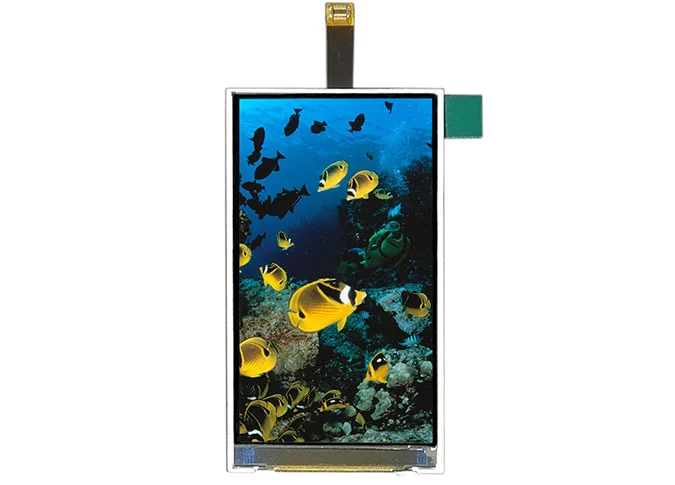

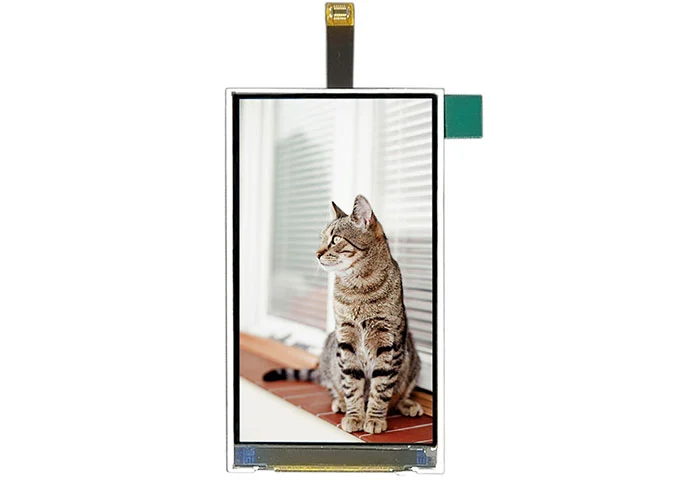

Z30052 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 480*854. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 3 "tenha um ângulo de visão mais amplo. Este display LCD é integrado ST7701S driver IC. Este a-SiMódulo quadrado TFT LCDVem com interface RGB SPI, brilho de 400 cd/m².
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, como umFornecedor de display LCD personalizado, Nós também podemos personalizar para você.
Como um dos principaisFábricas de módulo de exibição LCD, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD de 3 polegadas é médica, painel veio, PDV, jogador de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, tradutor, reprodutor de música, casa inteligente, indústria, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |

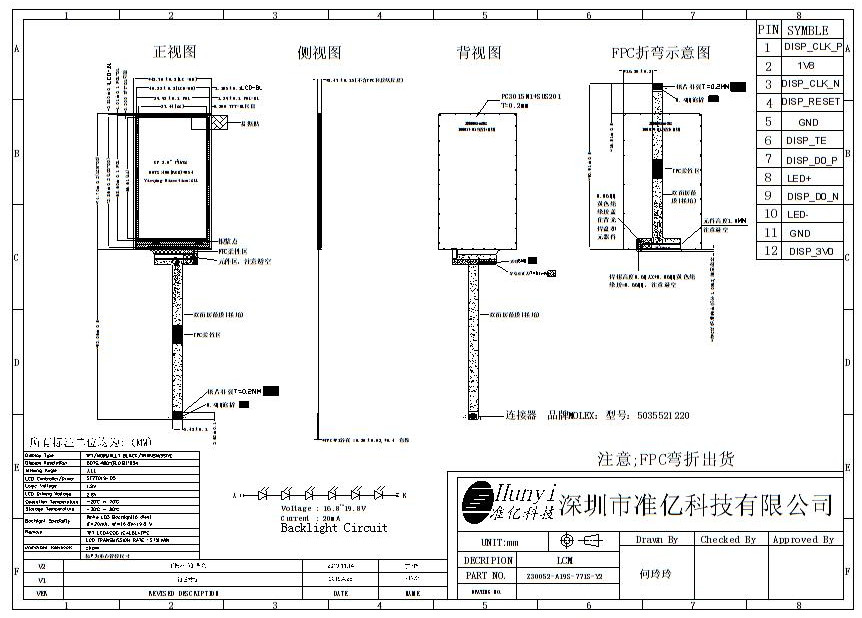

4 | LCM Outline Dimension (Without FPC） | 42.70 (W) × 74.70 (H) ×2.47 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |

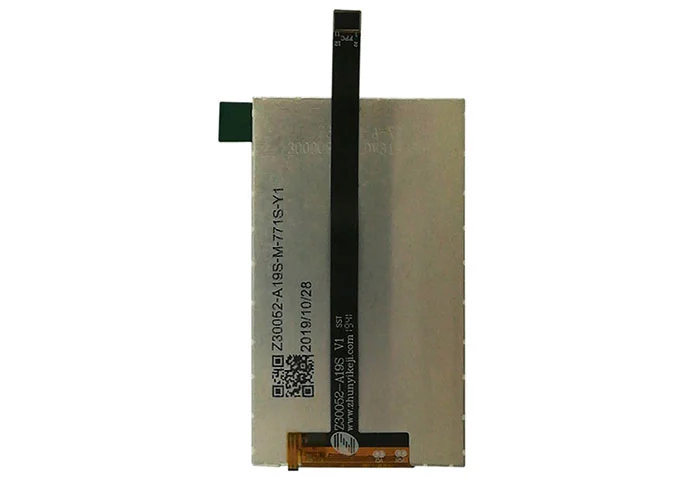

14 | FPC Version | Z30052-A19S V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 390 | nit |
20 | Weight | 0.015 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | DISP_CLK_P | Positive MIPI differential CLOCK input |
2 | 1V8 | POWER SUPPLY (1.8V） |
3 | DISP_CLK_N | Negative MIPI differential CLOCK input |
4 | DISP_RESET | LCM RESET PIN |
5 | GND | Ground |
6 | DISP_TE | Tearing Effect PIN |
7 | DISP_D0_P | Positive MIPI differential data input |
8 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
9 | DISP_D0_N | Negative MIPI differential data input |
10 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
11 | GND | Ground |
12 | DISP_3V0 | POWER SUPPLY (3V） |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
Zhunyi Tecnologia presta atenção à qualidade e serviço. Bem-vindo para nos visitar e juntar as mãos para um futuro próspero.
