Tamanho: 3 polegadas
Resolução: 480*854
Interface LCD: SPI RGB
Interface de toque: IIC
Painel de toque: Capacitivo
Motorista IC: ST7701S
Controlador de toque: GT911
Ângulo de visão: IPS
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

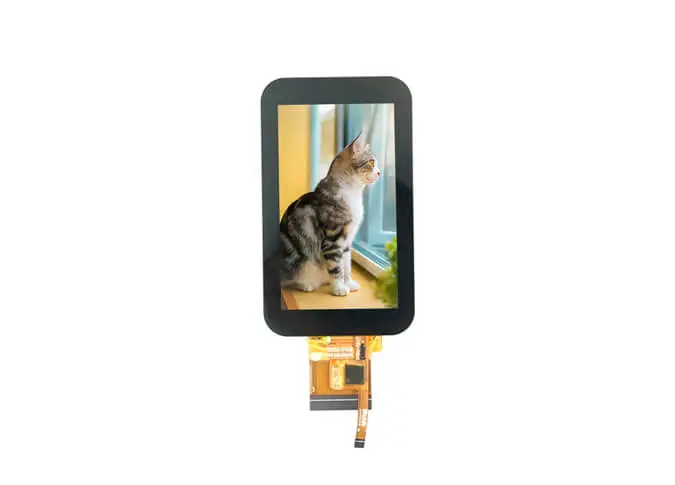

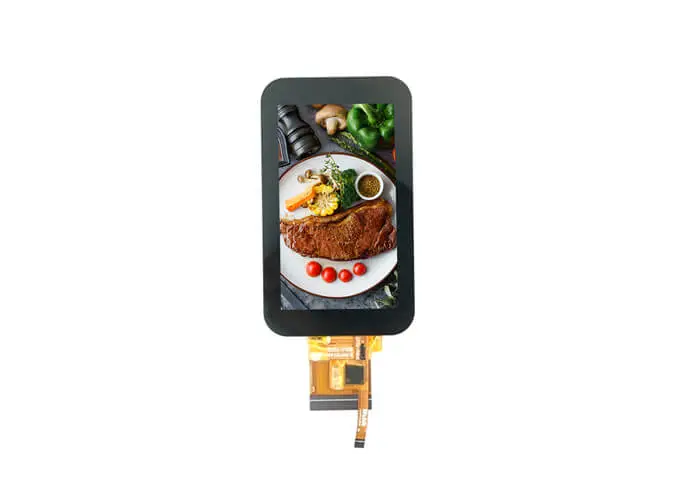

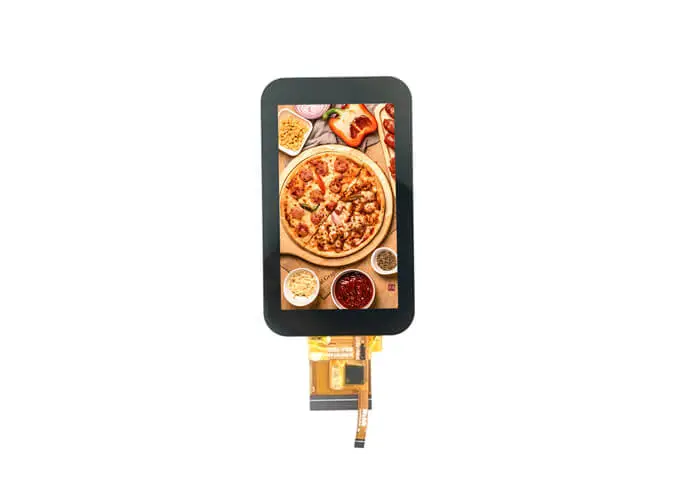

Z30010-ZC é um visor de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com painel de toque capacitivo, QVGA 480*854. Este display de toque TFT é integrado ST7701S driver LCD IC e controlador de toque GT911. Este módulo de toque a-Si TFT LCD vem com interface SPI e I2C. G G estrutura, multi-ponto de toque.
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, luz de fundo, brilho, cor etc, como umFabricante de LCD personalizado, Nós também podemos personalizar para você.
Como um dosFabricantes de módulo TFT LCD, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
Esta tela de toque LCD de 3 polegadas é amplamente utilizada em oxímetro médico, instrumento cosmético, aparelho doméstico, tradutor, leitor de música,Painel LCD de casa inteligente, Indústria, termômetro infravermelho, hematômetro, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V) | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 42.70 (W) × 74.70 (H) × 2.5 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 49.80 (W) × 85.10 (H) × 4.03 (T) | mm |
7 | LCD Active Area | 37.44 (W) × 66.61 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | ST7701S-G5 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
14 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
15 | FPC Version | Z30010-P40F-R V6 | - |
16 | Interface | RGB+SPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
20 | Luminance | 460 | nit |
21 | Weight | 0.029 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3 | VCC | POWER SUPPLY (2.8V/3.3V） |
5-12 | R0-R7 | DATA BUS |
13-20 | G0-G7 | DATA BUS |
21-28 | B0-B7 | DATA BUS |
29 | GND | Ground |
30 | CLK | Pixel clock signal in RGB I/F |
31 | DISP | Display on/off |
32 | HSYNC | Horizontal sync. Signal in RGB I/F. |
33 | VSYNC | Vertical sync. Signal in RGB I/F. |
34 | DEN | Data enable signal in RGB I/F DE mode. |
35 | NC | No Connection |
36 | GND | Ground |
37 | RESET | LCM RESET PIN |
38 | SDI | LCM SPI data (SDA) data input (MOSI) |
39 | SCL | LCM SPI clock (SCL) clock (SCLK) |
40 | CS | Chip Select input PIN |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | VDD | TP Input Power voltage (3.3V) |
3 | INT | TP Interrupt PIN (3.3V) |
4 | SDA | TP I2C data (SDA) data input (MOSI)(3.3V) |
5 | SCL | TP I2C clock (SCL) clock (SCLK)(3.3V) |
6 | RESET | TP RESET PIN (3.3V) |

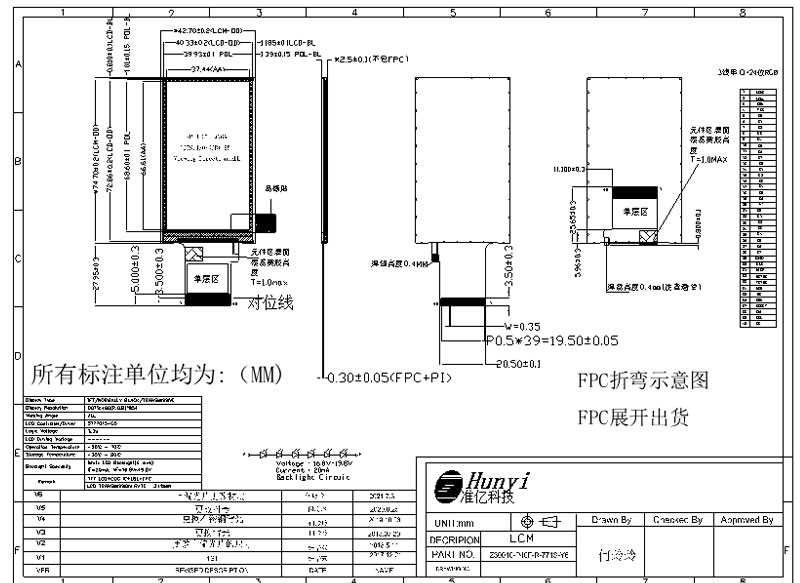

3.1 LCM

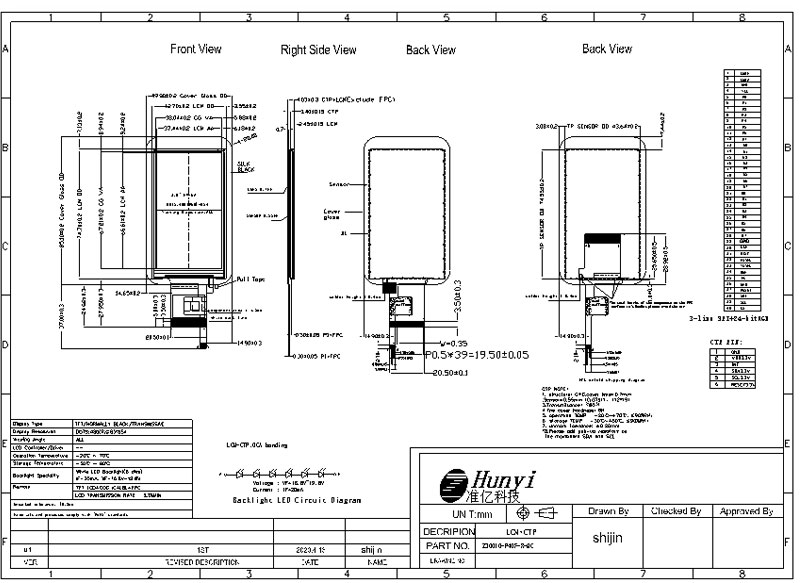

3.2 TLCM
