Tamanho: 3 polegadas
Resolução: 480*854
Interface: SPI RGB
Ângulo de visão: IPS
Brilho: 400 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

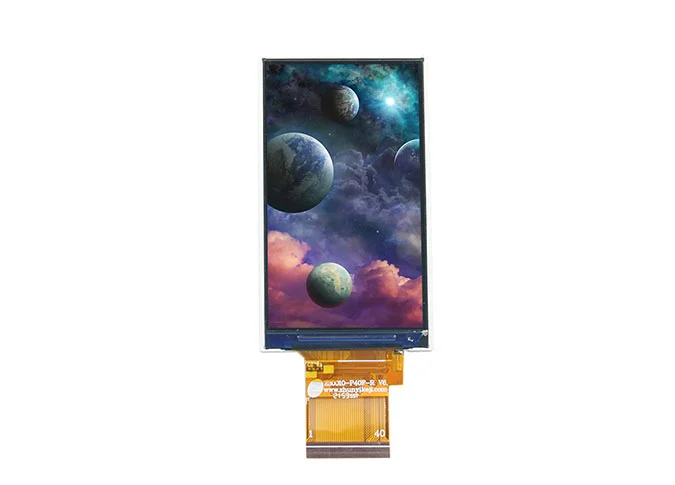

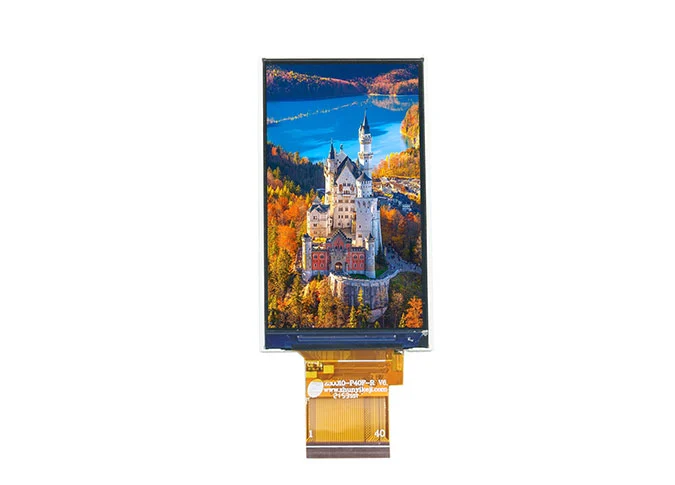

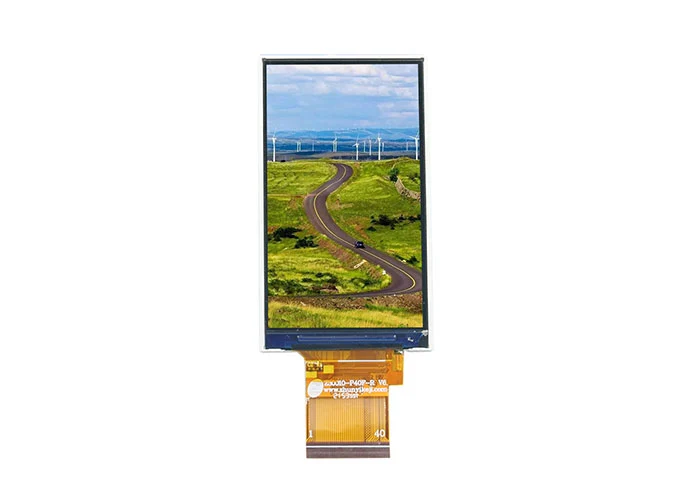

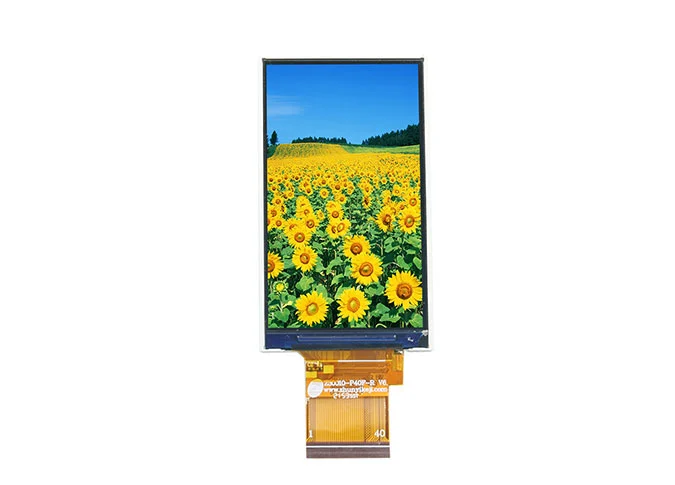

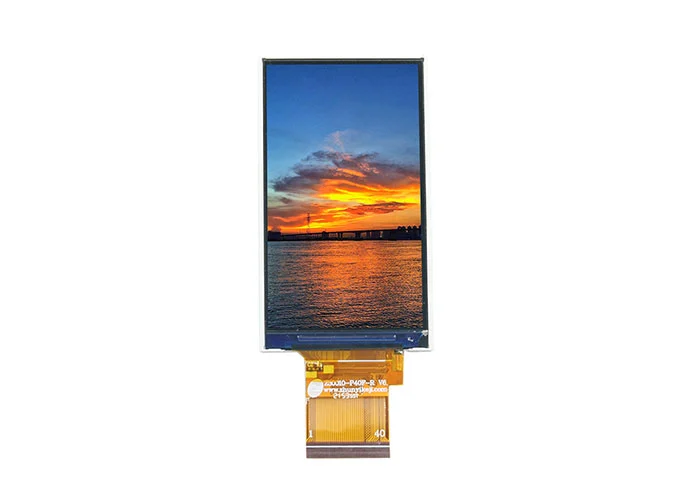

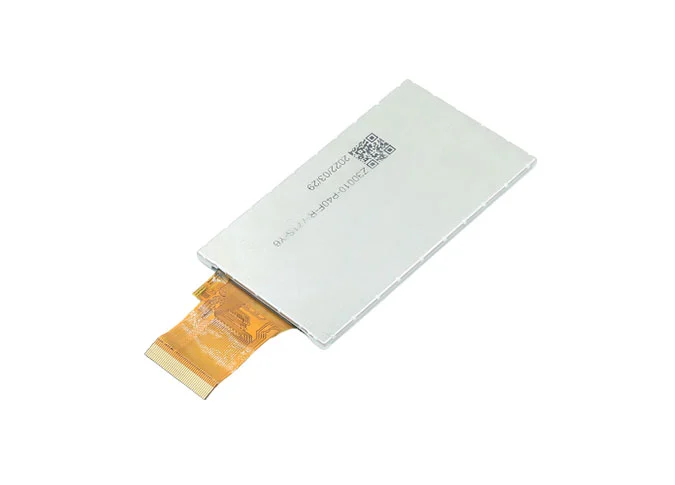

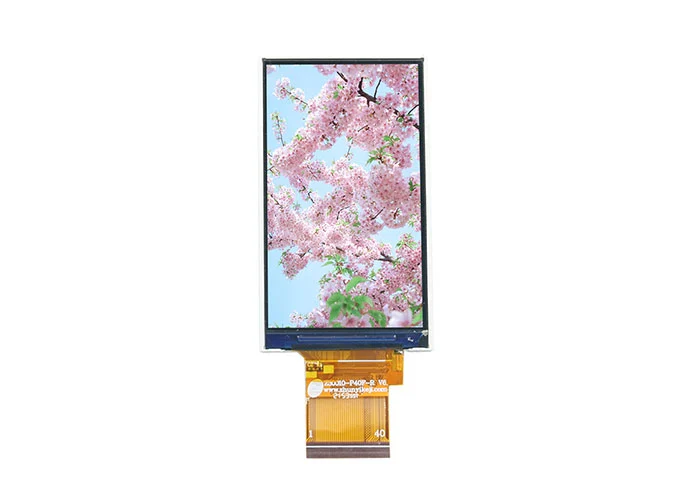

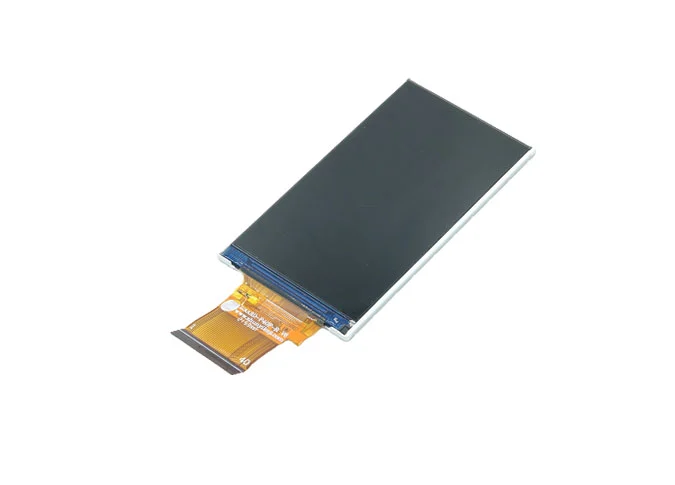

Z30010 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 480*854. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 3 "tenha um ângulo de visão mais amplo. EstePainel LCD quadradoÉ driver integrado ST7701S IC. Este módulo a-Si TFT LCD vem com interface SPI RGB, brilho de 400 cd/m².
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo etc, nós podemos fornecerChina display LCD personalizadoPara você.
Como um dosFabricantes de LCD personalizado, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD de 3 polegadas é oxímetro médico, instrumento cosmético, aparelho doméstico, tradutor, leitor de música, casa inteligente, indústria etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 42.70 (W) × 74.70 (H) ×2.5 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
14 | FPC Version | Z30010-P40F-R V6 | - |
15 | Interface | RGB+SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 400 | nit |
20 | Weight | 0.017 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3 | VCC | POWER SUPPLY (2.8V/3.3V） |
5-12 | R0-R7 | DATA BUS |
13-20 | G0-G7 | DATA BUS |
21-28 | B0-B7 | DATA BUS |
29 | GND | Ground |
30 | CLK | Pixel clock signal in RGB I/F |
31 | DISP | Display on/off |
32 | HSYNC | Horizontal sync. Signal in RGB I/F. |
33 | VSYNC | Vertical sync. Signal in RGB I/F. |
34 | DEN | Data enable signal in RGB I/F DE mode. |
35 | NC | No Connection |
36 | GND | Ground |
37 | RESET | LCM RESET PIN |
38 | SDI | LCM SPI data (SDA) data input (MOSI) |
39 | SCL | LCM SPI clock (SCL) clock (SCLK) |
40 | CS | Chip Select input PIN |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
