Tamanho: 2.8 polegadas
Resolução: 240*320
Interface LCD: SPI
Interface de toque: IIC
Painel de toque: Capacitivo
Motorista IC: ST7789T3
Controlador de toque: GT911
Ângulo de visão: 12 horas
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

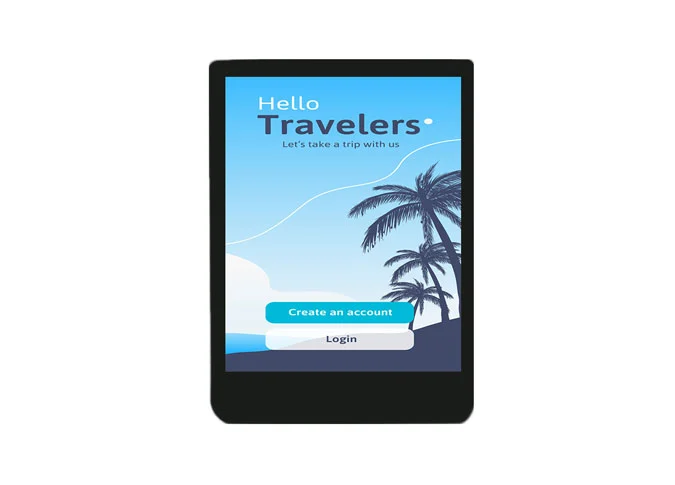

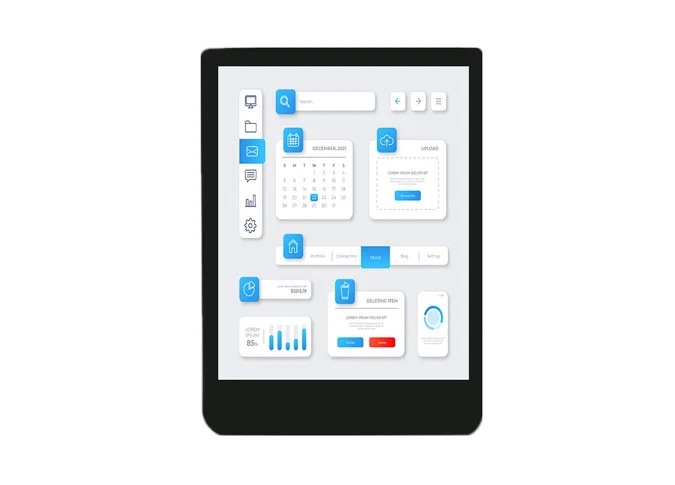

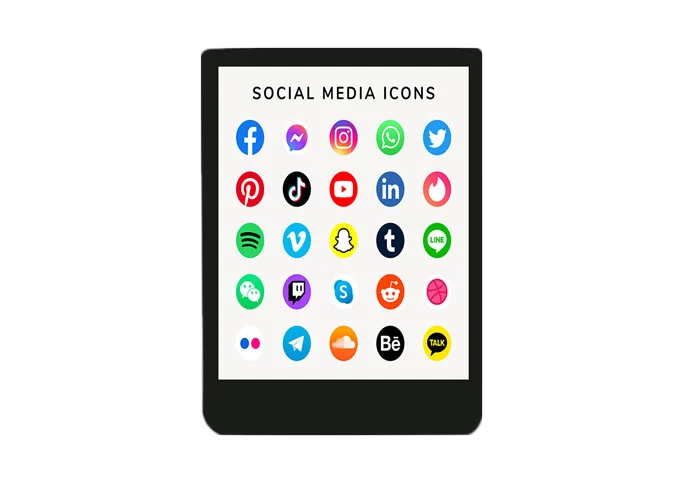

Z28003-ZC é um visor de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com painel de toque capacitivo, QVGA 240*320. Este display de toque TFT é integrado ST7789T3 LCD driver IC e controlador de toque GT911. Este módulo de toque a-Si TFT LCD vem com interface SPI e I2C. Multi-ponto de toque.
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, luz de fundo, brilho, cor etc, como umFornecedor de display LCD personalizado, Nós também podemos personalizar para você.
NossoFábrica de módulo de exibiçãoRealizar o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, Certificação REACH.
Esta tela de toque LCD de 2,8 polegadas, como um tipo deTela de exibição por atacado, É amplamente utilizado em oxímetro médico, instrumento cosmético, aparelho doméstico, tradutor, leitor de música, casa inteligente, indústria, termômetro infravermelho, hematômetro, etc.

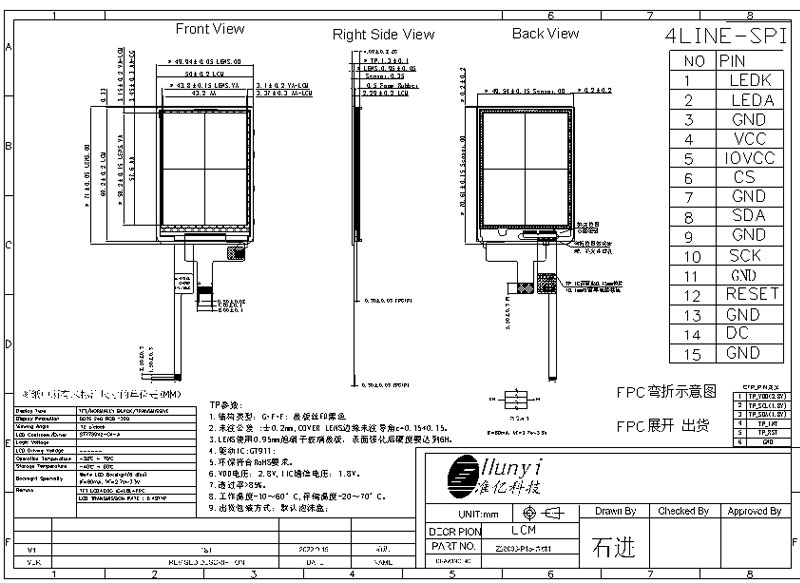

No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.8 | inch |
2 | Display Resolution | 240 (H) × RGB × 320 (V) | pixels |
3 | Pixel Pitch | 60 (H) × 180 (V) | um |
4 | CTP Outline Dimension (Without FPC） | 49.94 (W) × 71 (H) × 4.09 (T) | mm |
5 | LCD Outline Dimension | 46 (W) × 64.65 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 43.2 (W) × 57.6 (H） | mm |
7 | View Direction (Gray Inversion) | 12 o'clock | - |
8 | Driver IC | ST7789T3-G4-1 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal White | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 6.4% | - |
13 | LCD Contrast Ratio | Typ.: 500 | - |
14 | FPC Version | Z28003-P15 V1 | - |
15 | Interface | SPI | - |
16 | Operating Temperature | -30°C~ 70°C | - |
17 | Storage Temperature | -40°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | Typ.: 300 | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3 | GND | Ground |
4 | VCC | POWER SUPPLY |
5 | IOVCC | POWER SUPPLY |
6 | CS | LCM SPI Chip Select PIN |
7 | GND | Ground |
8 | SDA | LCM SPI data (SDA) data input (MOSI) |
9 | GND | Ground |
10 | SCK | LCM SPI clock (SCL) clock (SCLK) |
11 | GND | Ground |
12 | RESET | LCM RESET PIN |
13 | GND | Ground |
14 | DC | LCM Data/Command Control PIN |
15 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TP-VDD | TP Input Power voltage (3.3V) |
2 | TP-SCL | TP I2C clock (SCL) clock (SCLK)(1.8V) |
3 | TP-SDA | TP I2C data (SDA) data input (MOSI)(1.8) |
4 | TP-INT | TP Interrupt PIN |
5 | TP-RST | TP RESET PIN |
6 | GND | Ground |
