Tamanho: 2.8 polegadas
Resolução: 240*320
Interface: MCU
Ângulo de visão: IPS
Brilho: 350 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

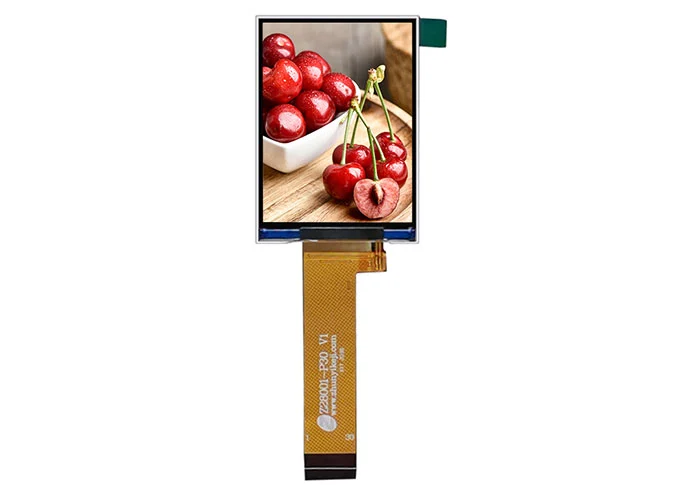

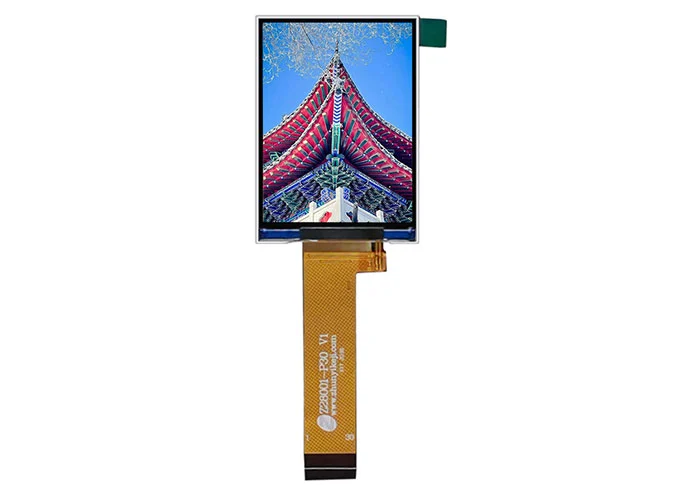

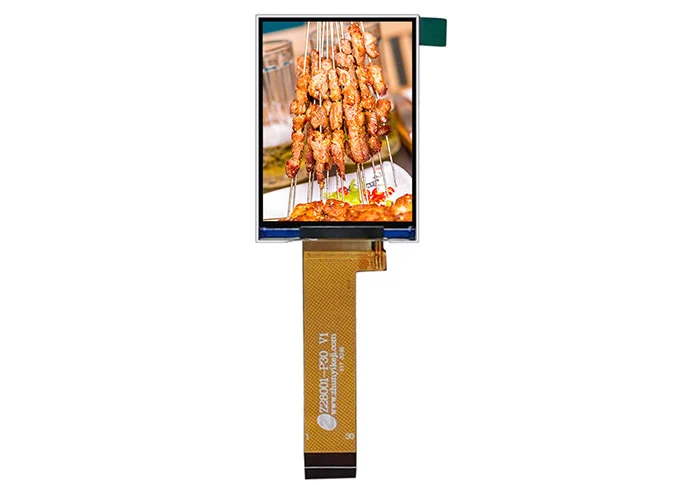

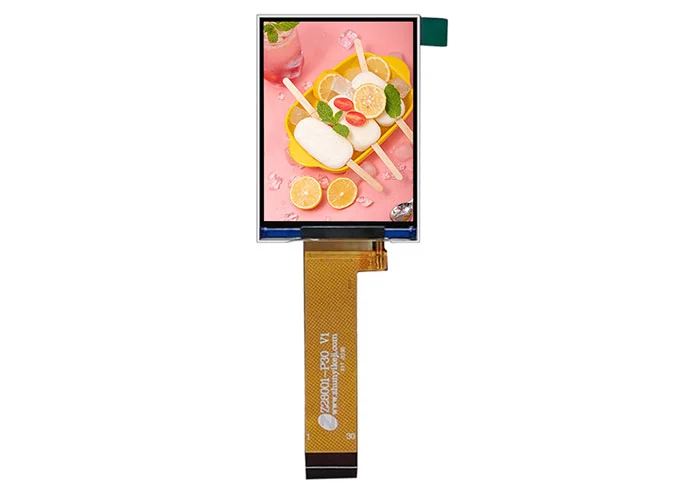

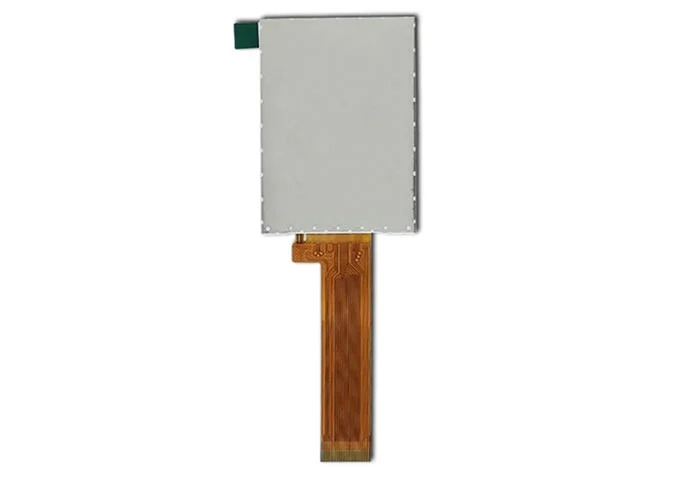

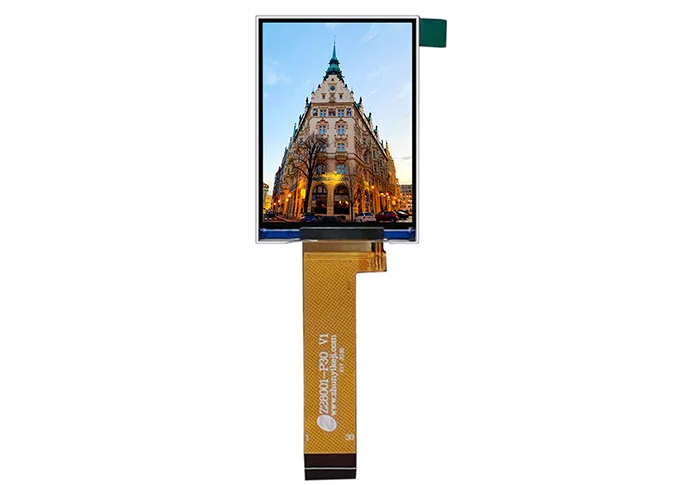

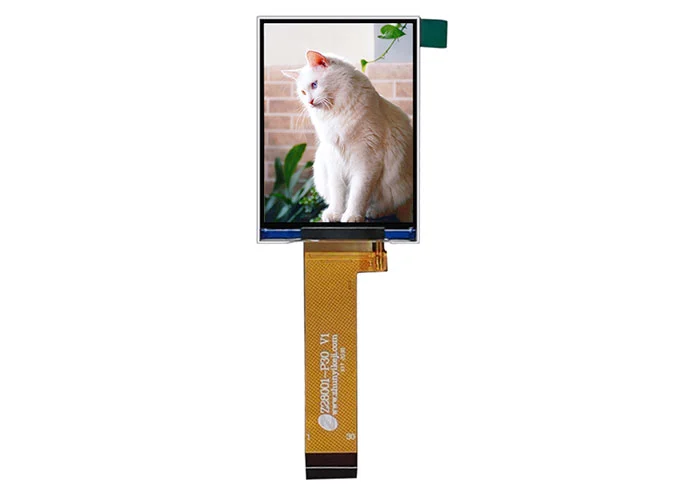

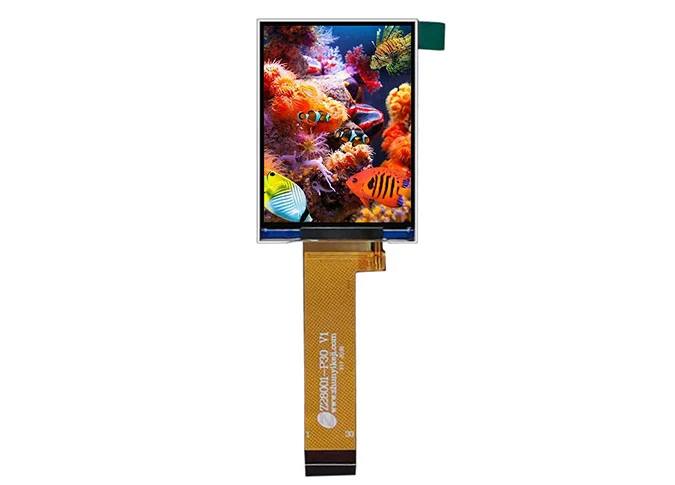

Z28001 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 240*320. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 2,8 "tenha um ângulo de visão mais amplo. EsteMódulo de exibição LCD atacadoÉ driver integrado ST7789V IC. Este módulo a-Si TFT LCD vem com interface MCU, brilho de 350 cd/m².
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo etc, como umFornecedor de display LCD personalizado, Nós também podemos personalizar para você.
NossoFábrica de módulo de exibiçãoRealizar o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, Certificação REACH.
A tela LCD de 2,8 polegadas é oxímetro médico, instrumento cosmético, aparelho doméstico, tradutor, leitor de música, casa inteligente, indústria, etc.
Item | Main Display | Unit |
Number of Pixels | 240 * RGB * 320 | Pixel |

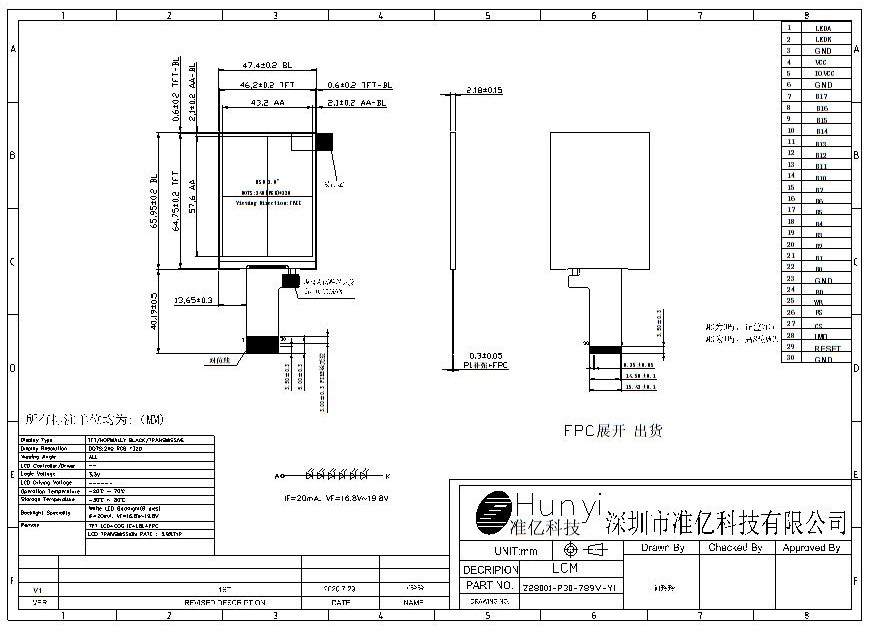

LCM Outline Dimension | 47.4 (W) * 65.95 (H) * 2.18 (T) | mm |
LCD Outline Dimension | 46.2 (W) * 64.75 (H) * 0.8 (T) | mm |
Active Area | 43.2 * 57.6 | mm |
Pixel Pitch | 0.180 * 0.180 | mm |
Display Mode | Normal Black | |
Pixel Arrangement | R.G.B Vertical Stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 3.9% | |
LCD Contrast Ratio | Typ: 800; Min: 600 | |
FPC Version | Z28001-P30 V1 | |
Interface | MCU | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 6 Parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DES. |
1 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
2 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | GND | Ground |
4 | VDD | POWER SUPPLY (3.3V） |
5 | VDDI | POWER SUPPLY (1.8V） |
6 | GND | Ground |
7 | B17 | MCU parallel interface data bus. |
8 | B16 | MCU parallel interface data bus. |
9 | B15 | MCU parallel interface data bus. |
10 | B14 | MCU parallel interface data bus. |
11 | B13 | MCU parallel interface data bus. |
12 | B12 | MCU parallel interface data bus. |
13 | B11 | MCU parallel interface data bus. |
14 | B10 | MCU parallel interface data bus. |
15 | B7 | MCU parallel interface data bus. |
16 | B6 | MCU parallel interface data bus. |
17 | B5 | MCU parallel interface data bus. |
18 | B4 | MCU parallel interface data bus. |
19 | B3 | MCU parallel interface data bus. |
20 | B2 | MCU parallel interface data bus. |
21 | B1 | MCU parallel interface data bus. |
22 | B0 | MCU parallel interface data bus. |
23 | GND | Ground |
24 | RD | Read strobe signal. |
25 | WR | Write strobe signal. |
26 | RS | Ground |
27 | CS | Chip selection signal. |
28 | IM0 | IM0 0, 16 bit MCU (B0-B7, B10-B17) IM0 1, 8 bit MCU (B10-B17), B0-B7 connect GND |
29 | RESET | Reset Signal pin (1.8V） |
30 | GND | Ground |
