Tamanho: 2.4 polegadas
Resolução: 240*320
Interface: MCU
Motorista IC: GC9306N
Ângulo de visão: 12 horas
Brilho: 550 lêndeas
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

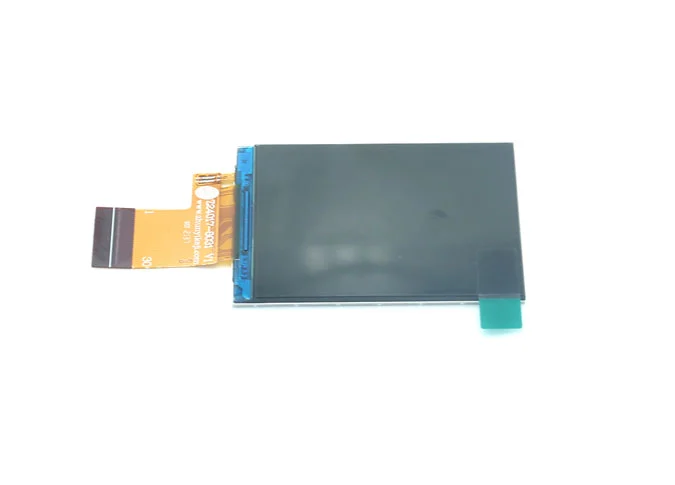

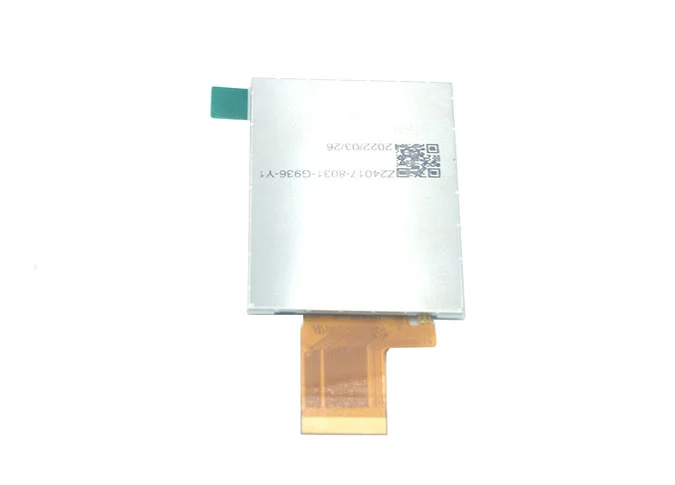

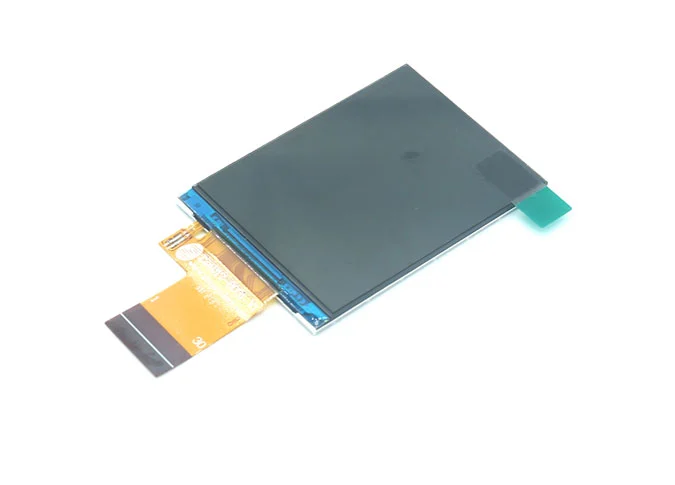

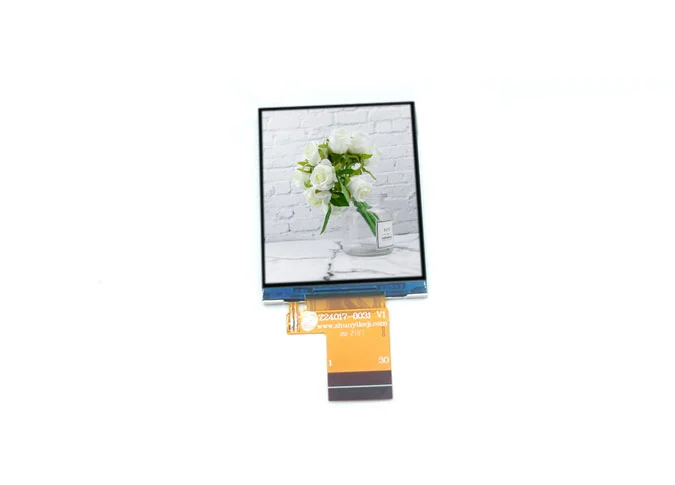

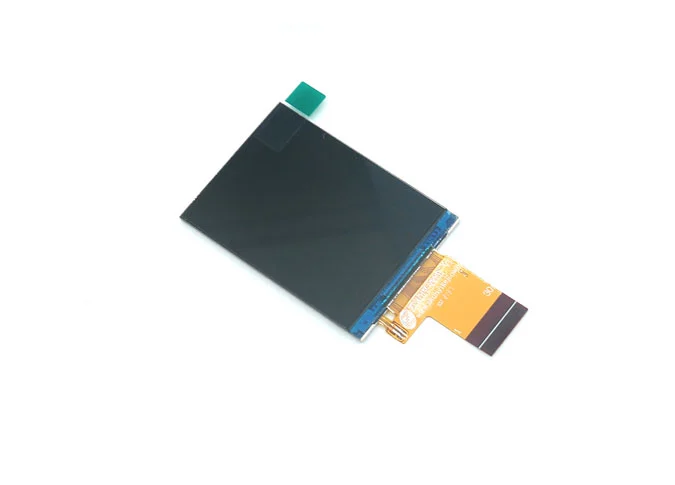

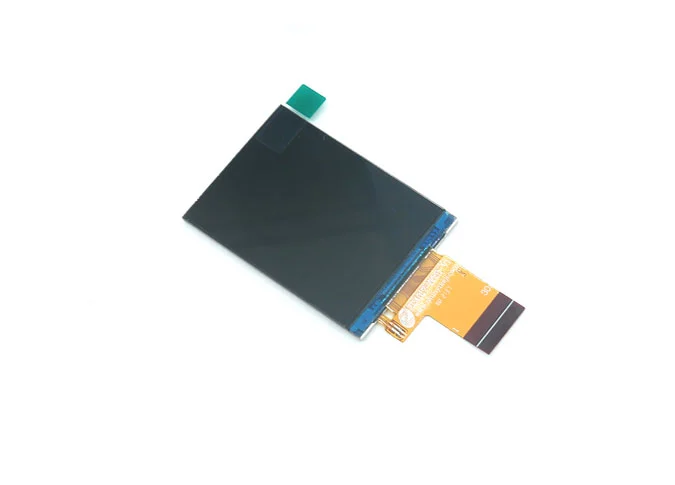

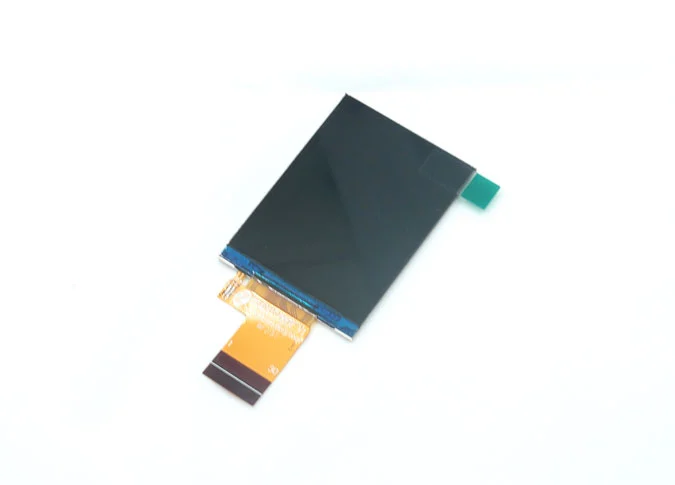

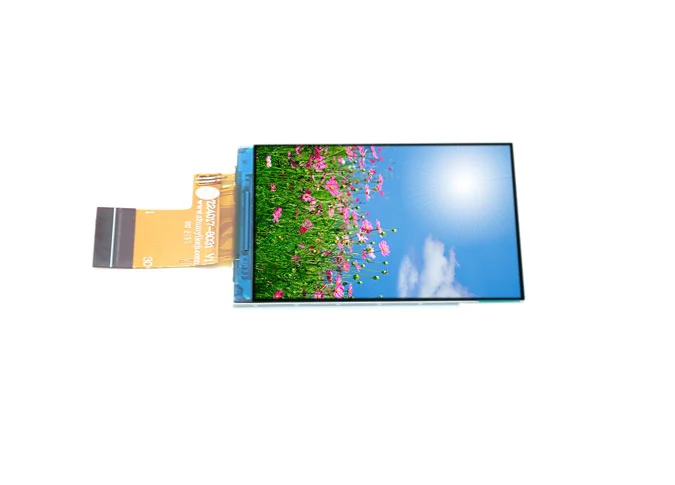

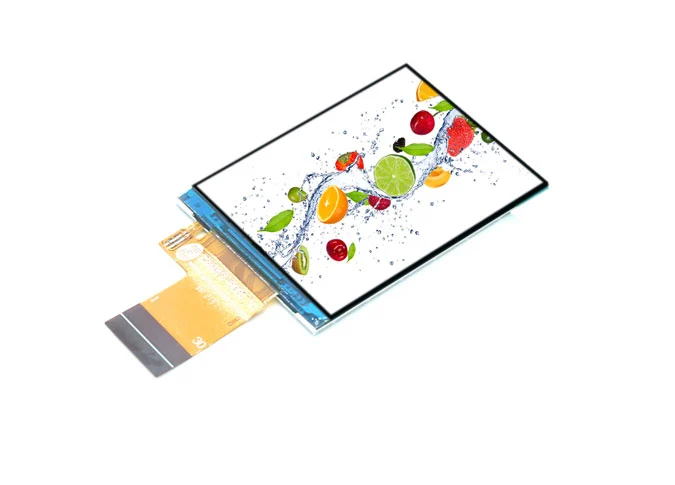

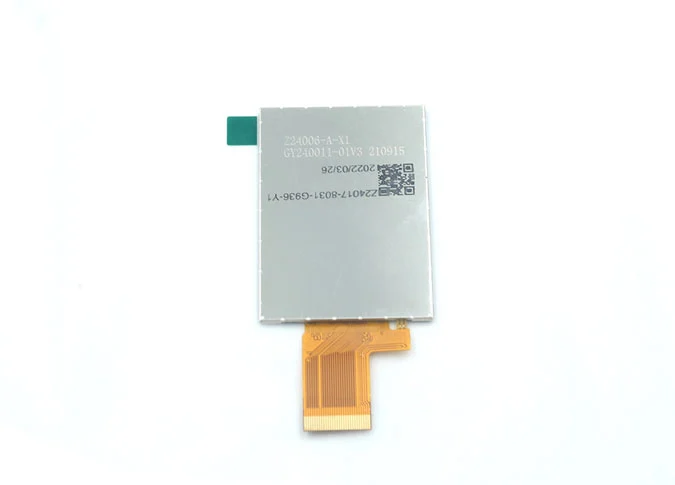

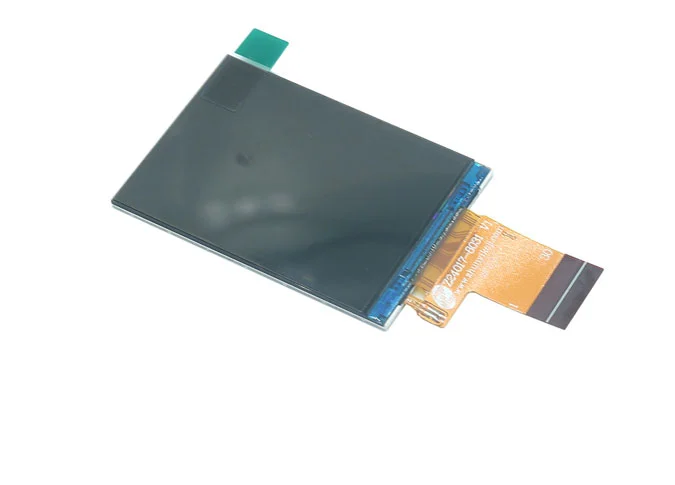

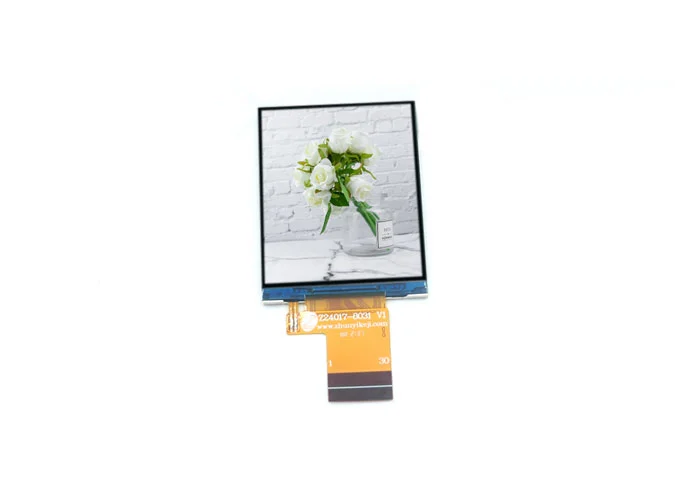

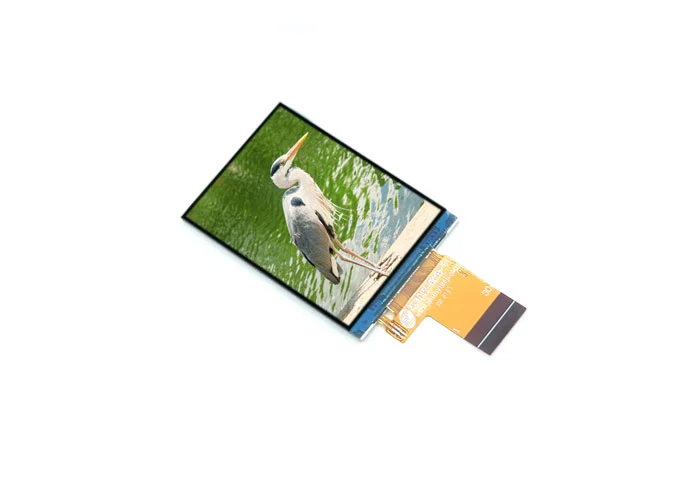

Z24017 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 240*320. EsteMódulo quadrado TFT LCDÉ driver integrado GC9306N IC. Este módulo a-Si TFT LCD vem com interface MCU, brilho de 550 cd/m². Ângulo de visão de 12 horas.
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, como umFabricante de LCD personalizado, Nós também podemos personalizar para você.
Como um dosFabricantes de módulo TFT LCD, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD de 2,4 polegadas é oxímetro médico, instrumento cosmético, aparelho doméstico, tradutor, leitor de música, casa inteligente, indústria, termômetro infravermelho, hematômetro, etc.

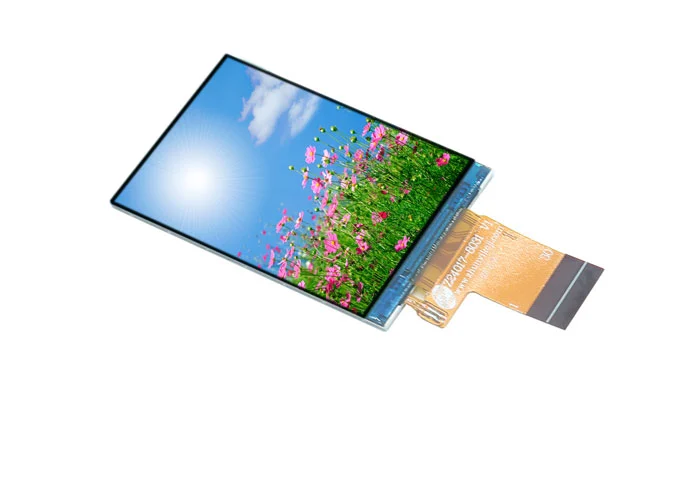

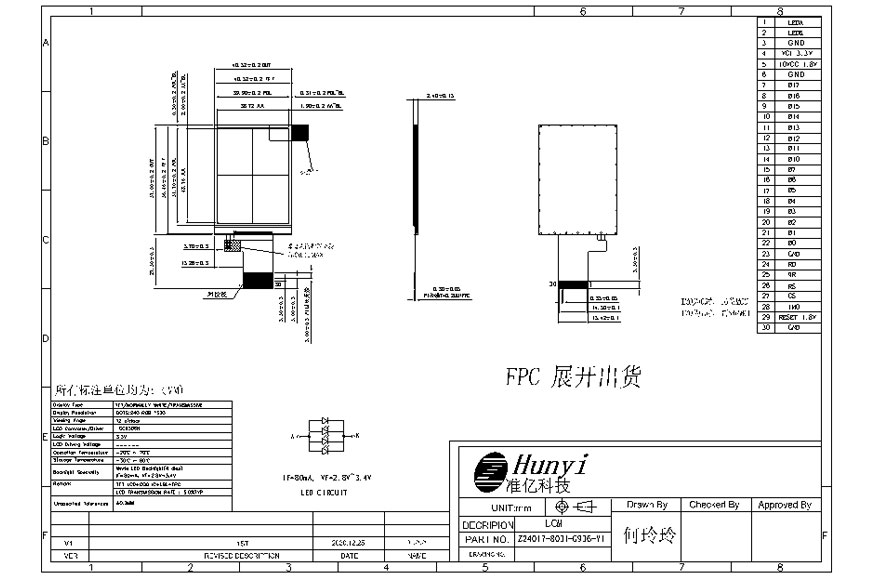

No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.4 | inch |
2 | Display Resolution | 240 (H) × RGB × 320 (V） | pixels |
3 | Pixel Pitch | 51.3 (H) × 153 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 40.52 (W) × 57 (H) × 2.4 (T) | mm |
5 | LCD Outline Dimension | 40.52 (W) × 56.46 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 36.72 (W) × 36.72 (H） | mm |
7 | View Direction (Gray Inversion) | 12 o'clock | - |
8 | Driver IC | GC9306N | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | TN mode | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5% Min: 4.5% | - |
13 | LCD Contrast Ratio | TBD | - |
14 | FPC Version | Z24017-8031 V1 | - |
15 | Interface | MCU | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | 550 | nit |
20 | Weight | 0.011 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | GND | Ground |
4 | VCI | POWER SUPPLY (3.3V） |
5 | IOVCC | POWER SUPPLY (1.8V） |
6 | GND | Ground |
7-22 | B15-B0 | DATA BUS |
23 | GND | Ground |
24 | RD | Read enable in 8080 MCU parallel interface |
25 | WR | Read enable in 8080 MCU parallel interface |
26 | RS | Ground |
27 | CS | Chip selection signal PIN |
28 | IM0 | When IM0 is 0, 16-bit MCU (B0-B7, B10-B15) When IM0 is 1, high 8-bit MCU (B10-B15), B0-B7 connected to GND |
29 | RESET | LCM RESET PIN (1.8V) |
30 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
